Ammattimainen kojeistovalmistaja, joka toimittaa luotettavia tehoratkaisuja
Kojeistot ovat yksi Cotenelen sähkönjakelun ydintuotteista. Tuotevalikoimaamme kuuluvat pienjännitekojeistot,keskijännitekojeistoja rengaspääyksiköt (RMU), joita käytetään laajasti sähköntuotanto-, siirto- ja jakelujärjestelmissä.
Näitä tuotteita käytetään voimalaitoksissa, sähköasemissa, kaivosprojekteissa, teollisuusyrityksissä, kaupunkien asuinalueilla, liikerakennuksissa, datakeskuksissa ja muissa kriittisissä infrastruktuuriympäristöissä.
Pienjännitekojeistot on suunniteltu AC-järjestelmiin 1000V asti (DC 1500V asti), mikä tarjoaa turvallisen ja luotettavan virranjakelun ja suojauksen liittimien tasolla.

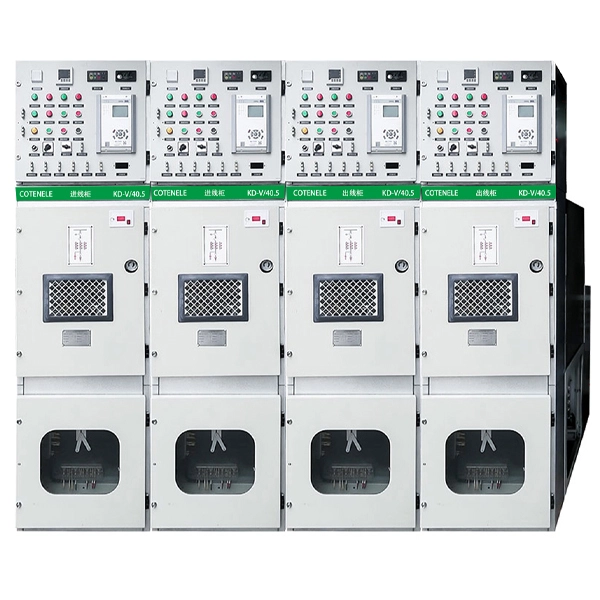

Keskijännitekojeistokattaa jännitetasot 3,6 kV - 40,5 kV, joita käytetään yleisesti 12 kV, 24 kV ja 35 kV järjestelmissä ja jotka toimivat keskeisinä laitteina keskijännitteisissä sähkönjakeluverkoissa.
Kojeistoilla on keskeinen rooli nykyaikaisissa sähköjärjestelmissä pienjännitteisistä loppukäyttäjien jakelusta korkeajännitteisiin voimansiirto- ja muunnosverkkoihin.
Näitä tuotteita käytetään voimalaitoksissa, sähköasemissa, kaivosprojekteissa, teollisuusyrityksissä, kaupunkien asuinalueilla, liikerakennuksissa, datakeskuksissa ja muissa kriittisissä infrastruktuuriympäristöissä.
Pienjännitekojeistot on suunniteltu AC-järjestelmiin 1000V asti (DC 1500V asti), mikä tarjoaa turvallisen ja luotettavan virranjakelun ja suojauksen liittimien tasolla.
Keskijännitekojeistokattaa jännitetasot 3,6 kV - 40,5 kV, joita käytetään yleisesti 12 kV, 24 kV ja 35 kV järjestelmissä ja jotka toimivat keskeisinä laitteina keskijännitteisissä sähkönjakeluverkoissa.
Kojeistoilla on keskeinen rooli nykyaikaisissa sähköjärjestelmissä pienjännitteisistä loppukäyttäjien jakelusta korkeajännitteisiin voimansiirto- ja muunnosverkkoihin.
- View as

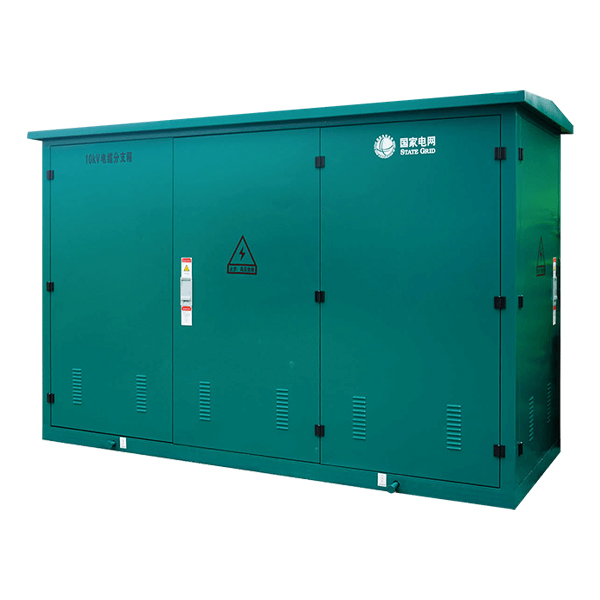

Ulkokaapelin jakolaatikko
Cotenele DFWK -tyyppinen ulkokaapeleiden jakelulaatikko Hyväksyy esivalmistetut, kosketettavat silikonikumiset kaapelipäät, täysin tiivistetty, täysin eristetty, huoltovapaa ja luotettava henkilökohtaisen turvallisuuden takaamiseksi; Kompakti rakenne, kompakti ja kaunis ulkonäkö, ruostumattomasta teräksestä valmistettu kaksikerroksinen laatikko, jonka käyttöikä on yli 20 vuotta; Vaikuttamatta pääverkon toimintaan. Toteuttaa alueellista sähkökatkoshuoltoa sähkökatkojen laajuuden vähentämiseksi; Voidaan varustaa yhdellä tai useammalla SF6-kuorman katkaisijalla. Johdotusmenetelmät ovat joustavia ja monipuolisia, enintään kahdeksan haarajohtoa; Lisävarusteena saatavat salamansuojat, oikosulkuvikailmaisimet, virtaa rajoittavat sulakkeet jne. ovat saatavilla erilaisiin käyttäjien tarpeisiin.

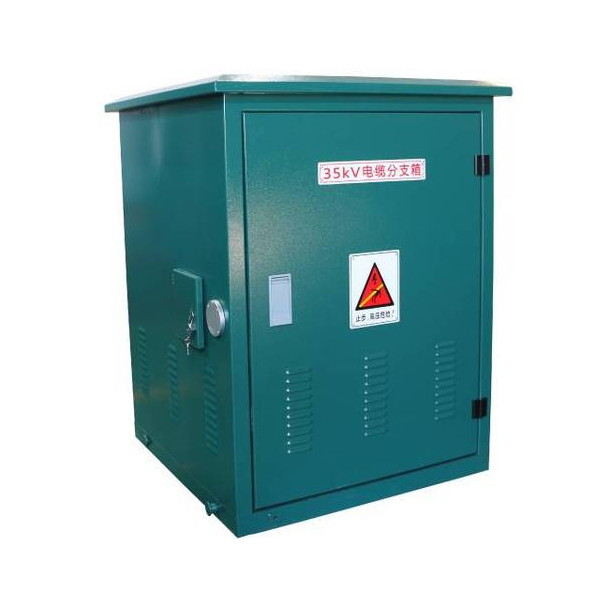

33KV:n sähköliitoskotelon kaapelin jakokytkinlaite
33kV:n jakelujärjestelmässä 33KV Electrical Joint Box Cable Distribution Distribution -kojeisto on erittäin tärkeä sähkölaite, ja Cotenele on erinomainen edustaja näiden laitteiden valmistuksessa. Eurooppalaista tyylistä kaapelinjakokytkinlaitettamme käytetään laajalti kaapelin suunnittelussa sähkönjakeluverkkojärjestelmissä. Sen tärkeimmät ominaisuudet ovat ovien kaksisuuntainen avaaminen, läpivientiholkkien käyttö liitäntäkiskoina ja merkittävät edut, kuten kompakti rakenne, selkeä kaapelijärjestely ja se, että ei tarvita suurivälisiä kolmen johtimen risteyksiä.
22KV johtorasian kytkentäkaapelin jakelupaneeli
Cotenele on suuri keskijännitteisten kaapelihaarojen valmistaja, valmistamamme 22 KV johtorasian kytkentäkaapeleiden jakelupaneeli on vienyt paljon merentakaisiin maihin ja alueisiin. 22 KV johtorasian kytkentäkaapeleiden jakelupaneeli on avainsolmulaite sähkönjakeluverkoissa, jota käytetään pääasiassa tehonsiirtoon ja jakeluun. Sitä käytetään laajalti kaupunkien kaapelointiprojekteissa ja asuinalueiden sähkönjakelussa. Siinä on täysin eristetty, täysin tiivis ja huoltovapaat ominaisuudet.
11KV ulkoinen sähköliitäntäkaapin kaapelin päätelaatikko
Cotenele on merkittävä kaapelitekniikan laitteiden toimittaja Kiinan sähkönjakeluverkkojärjestelmässä. Eurooppalaista tyyliä olevaa 11KV:n ulkopuolista sähköliitäntäkaappikaapelin päätelaatikkoamme on käytetty laajasti valtion verkon jakelujärjestelmien suunnitteluprojekteissa viime vuosina. Outside Electrical Junction Cabin pääpiirteet ovat ovien kaksisuuntainen avaaminen, seinäholkkien käyttö liitäntäkiskoina ja merkittäviä etuja, kuten pieni pituus, selkeä kaapelien järjestely ja se, että ei tarvitse ylittää kolmen johtimisen kaapelia.

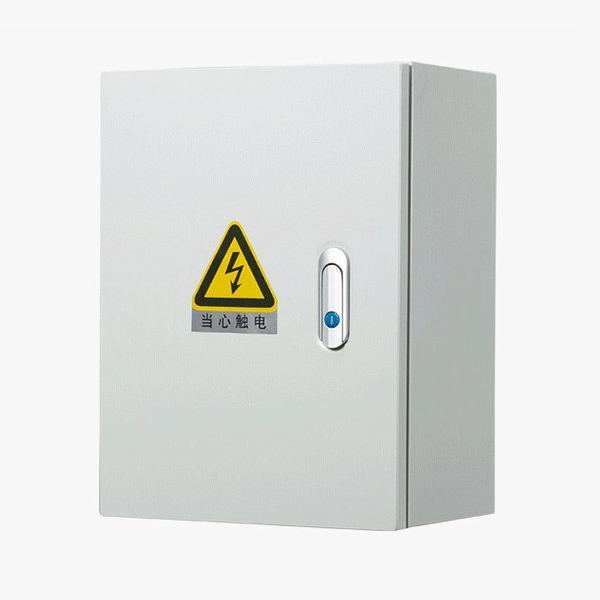

Pienjännitejakelulaatikko
Cotenele on suuri pienjännitejakokoteloiden valmistaja. Pienjännitejakelulaatikoillamme ei ole vain suuri markkinaosuus Kiinassa, vaan ne myös viedään ulkomaille, erityisesti Afrikkaan ja Etelä-Amerikkaan. Euroopassa olemme solmineet pitkäaikaisen ja vakaan yhteistyön joidenkin kreikkalaisten edustajien kanssa. Pienjännitejakelurasia on kriittinen lenkki sähköjärjestelmässä, joka toimittaa virtaa kantaverkosta loppukäyttölaitteisiin. Sitä voidaan pitää virranjakelun lopullisena yhdyskäytävänä. Pienjännitejakelukotelomme ovat asiaankuuluvien kansainvälisten standardien, esimerkiksi IEC 61439, mukaisia.
JP Pienjännitejakelukotelon Pienjännitekojeisto
JP Low Voltage Distribution Box LV Switchgear on teholaitteiden "monitoiminen integroitu asema", joka on suunniteltu sopeutumaan ulkoympäristöihin. Cotenele JP -jakelurasia yhdistää useita toiminnallisia moduuleja tukevaan ulkokoteloon, sisältäen pääasiassa tehonjakelun, tehonmittauksen, suojaustoiminnot sekä ohjaus- ja loistehon kompensoinnin. Ohjaus- ja loistehon kompensointitoiminto on yksi JP-sarjan pienjänniteintegroidun jakokotelon ydintoiminnoista, joka voi automaattisesti kytkeä päälle ja pois päältä kondensaattoripankkien tehokertoimen kompensoimalla tehokertoimen tehokertoimen mukaan. verkkoon, vähentää linjahäviöitä ja parantaa jännitteen laatua.
Mikä on kytkinlaite?
Kojeistot (tunnetaan myös metallikoteloituina kojeistoina tai koottuna jakelulaitteistona) on integroitu sähköjärjestelmä, joka koostuu pääasiassa katkaisijasta ja niihin liittyvistä ohjauslaitteista.
Se yhdistää komponentit, kuten katkaisijat, kuorman katkaisijat, erottimet, sulakkeet, instrumenttimuuntajat, ylijännitesuojalaitteet, virtakiskot ja eristysjärjestelmät metallikotelossa.
Nämä komponentit kootaan määritellyn sähköisen yksilinjaisen kaavion mukaisesti muodostaen standardoidun ja modulaarisen jakeluyksikön.
Kojeiston päätoimintoja ovat:
- Sähköpiirien kytkentä
- Järjestelmän ohjaus ja suojaus
- Sähköisten parametrien mittaus ja valvonta

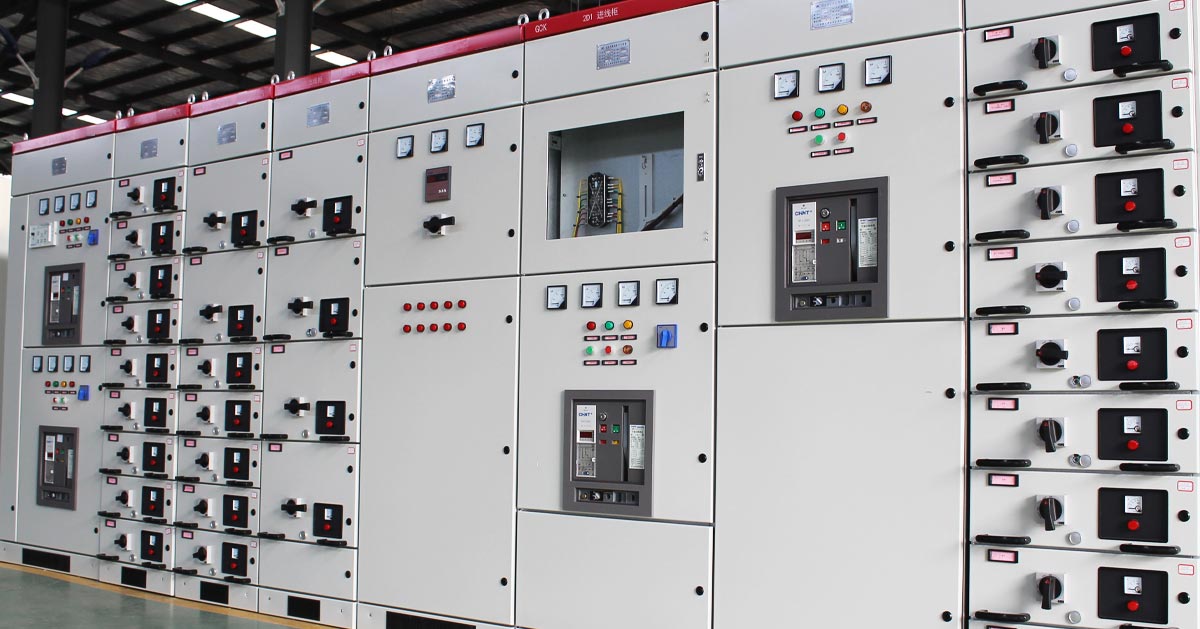

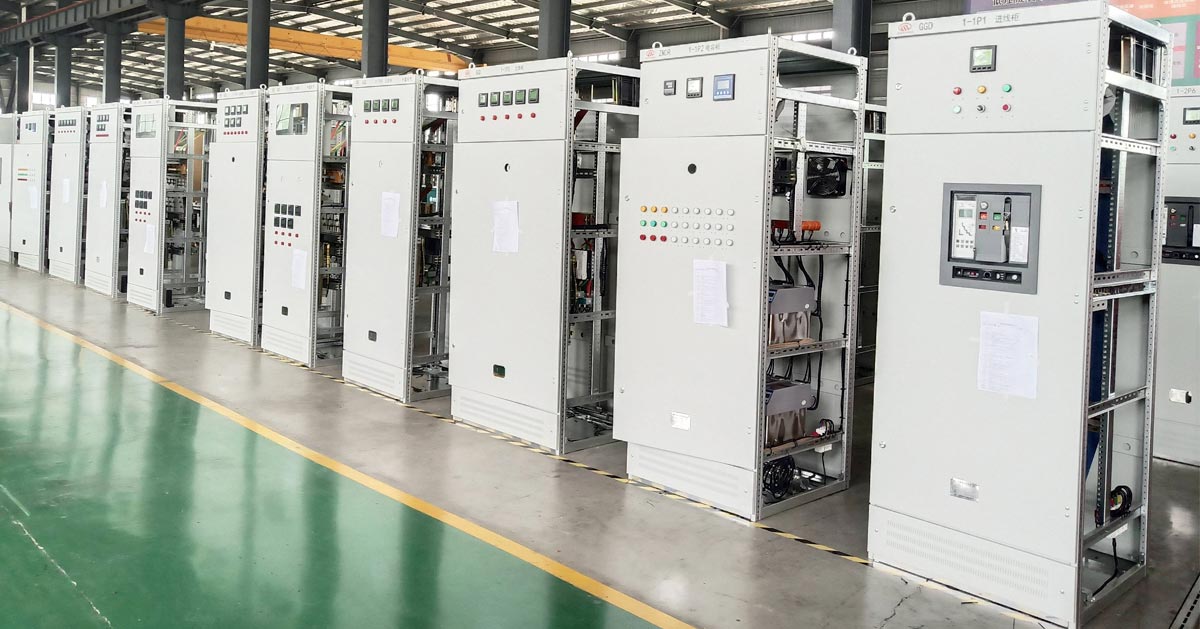

Pienjännitekojeistoja käytetään tyypillisesti jakeluverkoissa aina 1000 V AC asti, kun taas keskijännitekojeistoja käytetään järjestelmissä 3,6 kV - 40,5 kV.
Kytkinlaitteiden tyypit
Kojeistot voidaan luokitella jännitetason, eristystekniikan, rakennesuunnittelun ja käyttötarkoituksen perusteella.
1. Luokittelu jännitetason mukaan
| Aspekti | Pienjännitekytkinlaitteet | Keskijännitekytkinlaitteet |
| Jännitealue | ≤1000V | 3,6kV-40,5KV |
| Ensisijainen tehtävä | Jakelu ja ohjaus (pääte) | Vastaanotto ja suojaus (päälinja) |
| Ydinkomponentti | Valettu kotelon katkaisija (MCCB), ilmakatkaisin (ACB) | Alipainekatkaisin (VCB), SF₆-katkaisija |
| Tyypillisiä malleja | GGD, GCK, GCS, MNS | KYN28,XGN,C-GIS |
| Turvallisuuspainopiste | Iskusuojaus, kaarisalama | Tiukka viiden eston lukitus, eristysetäisyyden säätö |
2. Luokittelu eristysaineen mukaan
Ilmaeristetty kytkinlaite
Se käyttää ilmaa ensisijaisena eristysaineena. Siinä on kypsä rakenne, helppo huoltaa ja sitä käytetään laajasti perinteisissä jakelujärjestelmissä. Tyypillisiä esimerkkejä ovat pienjännitekaapit ja keskijännitemetalliset kojeistojärjestelmät.
Kaasueristetty kytkinlaite
Se sulkee kaikki korkeajännitteiset komponentit suljettuun osastoon, joka on täytetty SF₆:lla, typellä tai kuivalla ilmalla. Se tarjoaa erinomaisen eristyskyvyn, kompaktin rakenteen ja vahvan sopeutumiskyvyn ympäristöön.
Kiinteä-eristetty kytkinlaite
Se käyttää epoksihartsia elävien komponenttien kapseloimiseen ja tarjoaa vahvan kestävyyden ankaria ympäristöjä, kuten kosteutta, pölyä ja saasteita, vastaan.
3. Luokittelu rakenteen mukaan
Kiinteä tyyppinen kytkinlaite
Kaikki komponentit on kiinnitetty kaapin sisään. Siinä on yksinkertainen rakenne ja kustannustehokas rakenne, jota käytetään yleisesti vakiojakelujärjestelmissä.
Irrotettava kytkinlaite
Katkaisija tai toiminnallinen yksikkö asennetaan liikkuvaan vaunuun, mikä mahdollistaa helpon huollon ja vaihdon. Tämä rakenne parantaa modulaarisuutta ja toiminnan joustavuutta. Keskijännitekeskus on tyypillinen esimerkki.
Tyypilliset kytkinlaitteet

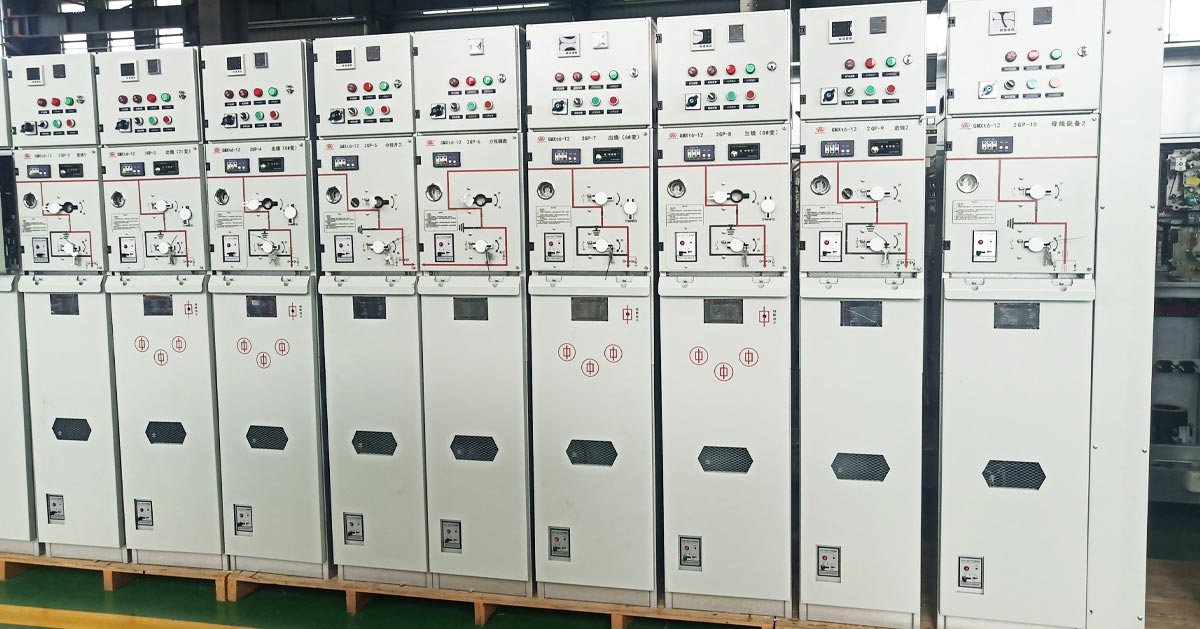

Ring-pääyksikkö
Ring-pääyksiköt ovat kompakteja jakelujärjestelmiä, jotka on suunniteltu rengasverkon virransyöttöön. Ne käyttävät kuorman katkaisukytkimiä yhdistettynä sulakkeesuojaan vikojen ohjaamiseen ja eristämiseen.
RMU:ita käytetään laajasti kaupunkien jakeluverkoissa, asuinyhteisöissä, kaupallisissa rakennuksissa ja teollisuuslaitoksissa. Niitä on saatavana ilma- ja kaasueristetyinä, ja ne tarjoavat kompaktin koon, yksinkertaisen käytön ja luotettavan suorituskyvyn.

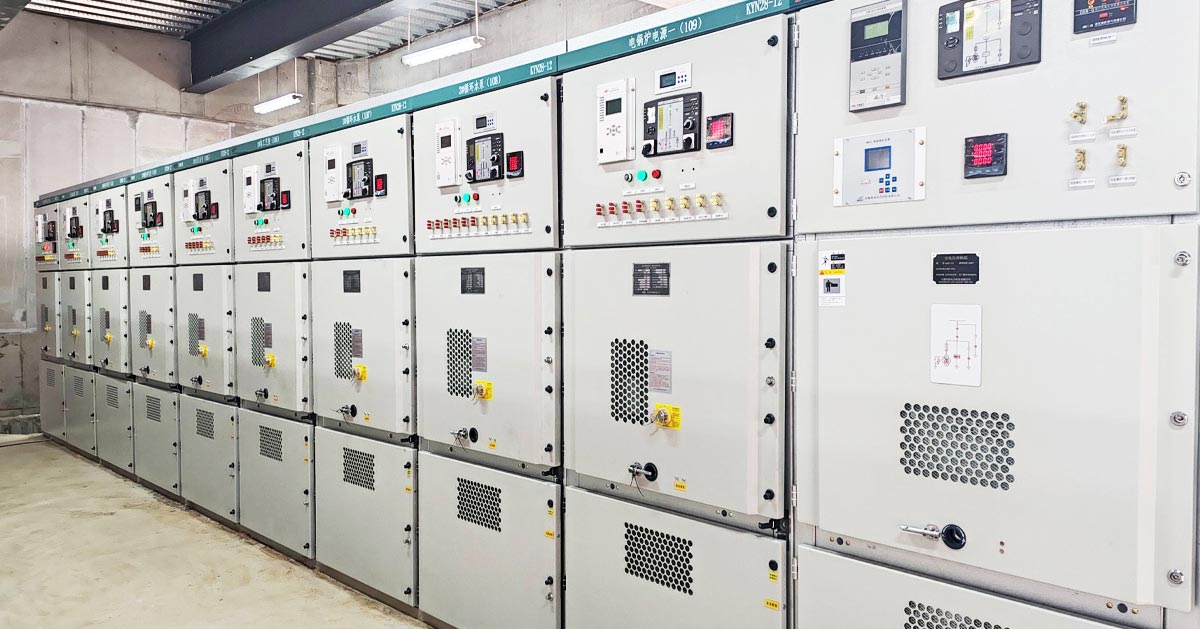

Keskiasennettava kytkinlaite
Keskelle asennettu kojeisto on metallipäällysteinen irrotettava keskijännitteen jakelujärjestelmä, jota käytetään tyypillisesti 3,6 kV–12 kV jännitteellä.
Sen rakenne on jaettu kolmeen osastoon:
- Virtakisko ja instrumenttitila
- Katkaisijakotelo
- Kaapelilokero
Tämä muotoilu parantaa turvallisuutta ja eristystä toiminnallisten yksiköiden välillä. Sitä käytetään laajalti voimalaitoksissa, teollisuuslaitoksissa, sähköasemissa ja suurjännitemoottoreiden käynnistämiseen. Se tukee myös lukitussuojaustoimintoja varmistaakseen järjestelmän turvallisen toiminnan.
Kaasueristetty kytkinlaite
Kaasueristetty kojeisto sulkee kaikki sähkökomponentit tiiviiseen metallikoteloon, joka on täytetty eristävällä kaasulla.
Se kestää hyvin ympäristövaikutuksia, kuten kosteutta, pölyä, saasteita ja syövyttäviä ympäristöjä. Sitä käytetään laajalti kaupunkien rautatieliikenteessä, petrokemian tehtaissa, metallurgiassa ja korkeilla alueilla.
Ilmaeristettyihin järjestelmiin verrattuna C-GIS on kompaktimpi, vaatii huomattavasti vähemmän asennustilaa ja tarjoaa pitkän käyttöiän minimaalisilla huoltotarpeilla.
Kojeiston käyttöalueet
Kojeistoa käytetään laajalti:
- Sähköntuotantojärjestelmät
- Siirto- ja jakeluasemat
- Teollisuus- ja kaivoslaitokset
- Kaupunkien asuin- ja liikerakennukset
- Palvelinkeskukset ja infrastruktuuriprojektit
RMU:ita käytetään yleisesti jakeluverkoissa ja kompakteissa sähköasemissa. Keskiasennettavia kojeistoja käytetään pääasiassa keskijänniteohjaus- ja moottorinkäynnistysjärjestelmissä. Kaasueristeisiä kojeistoja suositellaan ankarissa ympäristöissä, joissa tilaa on rajoitetusti.
| Skenaario | Sopiva kaappityyppi | Tyypillinen käyttö |
| Voimalaitokset, suuret sähköasemat | Keskiasennettava (KYN28), MV-kytkin | Generaattorin toimitus, päämuuntajan vastaanotto |
| Teollisuuspuistot, keskisuuret yritykset | Keskiasennettava, RMU | Jakelu, sähkön vastaanotto |
| Kaupunkien asuinalueet, kerrostalot | RMU,LV jakokaapit | Soittoverkon virtalähde, loppujakelu |
| Korkeat, kosteat, saastuneet alueet | C-GIS | Jakelu ankarissa olosuhteissa |
| Kaivosteollisuus, petrokemianteollisuus, rautatieliikenne | C-GIS | Virtalähde vaikeissa olosuhteissa |
| Liikerakennukset, sairaalat, tietokeskukset | Pienjännitekojeisto (GCK/GCS/MNS) | Valaistus, LVI, laitteiden jakelu |
Kuinka valita sopiva kytkinlaite
Oikean kytkinlaitteen valinta edellyttää useiden avaintekijöiden arviointia:
1. Sähkökäyttöiset käyttöolosuhteet
Jännitteen taso, virtakapasiteetti, taajuus ja kuormitusominaisuudet on otettava huomioon vakaan ja turvallisen toiminnan varmistamiseksi.
2. Ympäristöolosuhteet
Lämpötila, kosteus, korkeus, seisminen taso ja saasteaste vaikuttavat suoraan eristyksen suorituskykyyn ja laitteiden käyttöikään.
3. Oikosulkuvaatimukset
Nimellisen lyhytkestoisen virran ja katkaisukyvyn on vastattava järjestelmän vikatasoja. Keskijännitejärjestelmät käyttävät tyypillisesti 3 sekunnin luokitusta, kun taas pienjännitejärjestelmät käyttävät usein 1 sekunnin luokituksia.
4. Kuorman ominaisuudet
Eri kuormatyypit vaativat erilaisia kokoonpanoja, kuten katkaisijapaneeleja tai kuorman katkaisijajärjestelmiä.
5. Sovellusympäristö
- Yleiset sisämaan alueet: ilmaeristetyt kojeistot
- Rajalliset alueet: kompaktit tai kaasueristetyt järjestelmät
- Toissijainen jakelu: RMU-järjestelmät
- Teollinen laajennus: Käyttää modulaarista ja ulosvedettävää järjestelmää.
6. Projektin tyyppi
Uudet asennukset käyttävät tyypillisesti nykyaikaisia ja tehokkaita järjestelmiä, kun taas jälkiasennusprojektit voivat seurata olemassa olevia kokoonpanoja.
7. Huoltovaatimukset
Laitteen suunnittelun tulee mahdollistaa helppo huolto ja vahva korroosion- ja saastumisenestokyky.

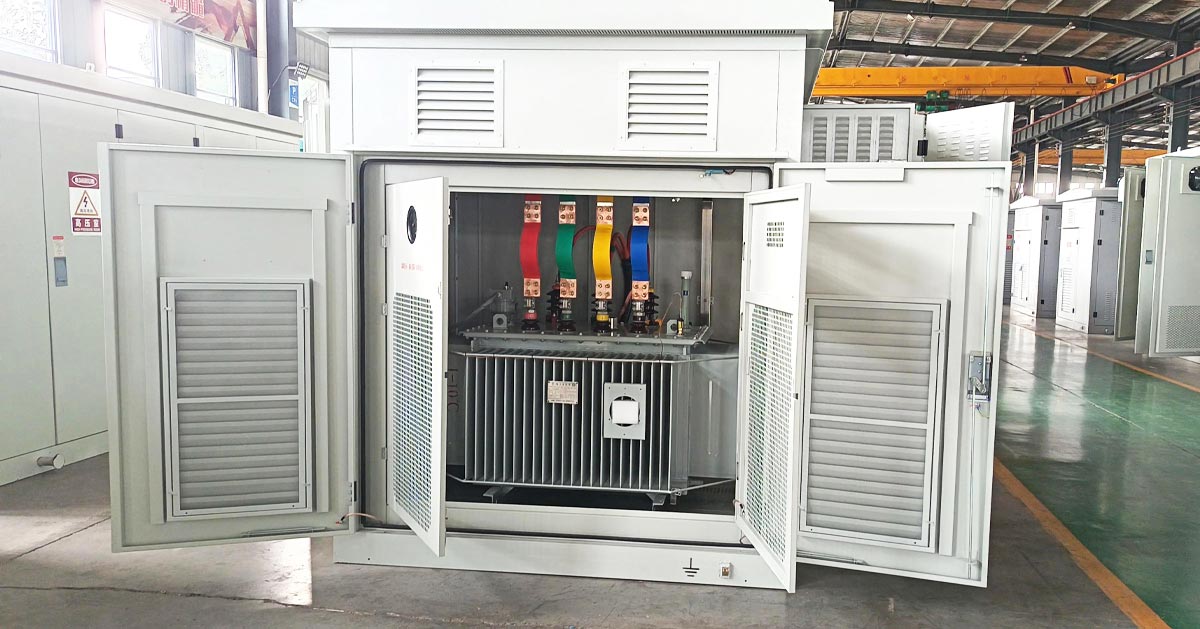

Esivalmistettujen sähköasemien kytkinlaitteet
Esivalmistettu sähköasema yhdistää suurjännitekojeistot, muuntajat, pienjännitekojeistot ja ohjausjärjestelmät kompaktiin koteloon.
Korkeajännitepuoli
Sisältää keskijännitekojeistot, kuten KYN28A-12 tai RMU-järjestelmät, jotka on varustettu suojareleillä ja tietoliikennejärjestelmillä.
Muuntaja
Tyypillisesti käytetään öljy- tai kuivatyyppisiä muuntajia, joilla on pieni häviö ja korkea hyötysuhde.
Pienjännitepuoli
Käyttää ulosvedettävää pienjännitekojeistojärjestelmää helpon huollon ja luotettavan virranjakelun takaamiseksi.
