Kuinka arvioida keskijännitekojeiston laatu ennen ostamista?

Johdanto: Laatu ansaitaan ennen toimitusta, ei havaittu sen jälkeen

Keskijännitekojeistopaneeli näyttää vaikuttavalta esitteessä. Ruostumattomasta teräksestä valmistettu kotelo kiiltää. Tietolomakkeen tekniset tiedot merkitsevät kaikki oikeat ruudut. Mutta ero paneelin, joka toimii luotettavasti 30 vuotta, ja paneelin, joka tuottaa takaisinsoittoja, seisokkeja ja kalliita jälkiasennuksia, välillä ei näy PDF-tiedostossa. Se on upotettu valmistusprosessiin, testauskuriin ja teknisiin päätöksiin, jotka on tehty kauan ennen laitteiden saapumista projektiin.

Hankintaammattilaisille, konsulttiinsinööreille ja omaisuudenhoitajille kytkinlaitteiden laadun arvioiminen ennen ostoa ei tarkoita sen varmistamista, että tyyppikilpi vastaa tilausta. Kyse on sen määrittämisestä, onko valmistajalla prosessit, testauskyky ja laatukulttuuri toimittaakseen laitteet, jotka toimivat luvatusti koko käyttöiän ajan.

Tämä artikkeli tarjoaa jäsennellyn kehyksen keskijännitekojeiston laadun arvioimiseksi ennen ostotilauksen antamista. Se kattaa tärkeimmät osa-alueet – tehtaan tuotantokapasiteetista ja tyyppitestin todentamisesta komponenttien laatuun ja dokumentointikuriin – ja selittää, mitä kussakin pitää etsiä.

1. Aloita tehtaalla, ei tietolomakkeella

Kaikkein paljastavin vaihe kojeiston laadun arvioinnissa on nähdä, missä ja miten se on valmistettu. Tehdaskäynti kertoo valmistajan laatukyvystä enemmän kuin mikään dokumentti voi kertoa. Jos vierailu ei ole mahdollista, yksityiskohtaisten valokuvien ja videoiden pyytäminen tuotantolinjasta, testaustiloista ja äskettäin tehdyistä tilauksista on seuraava paras vaihtoehto.

Kun arvioit tehdasta, keskity prosessiindikaattoreihin vaikutelmien sijaan. Onko tuotantokerros järjestetty selkeästi määritellyiksi työasemiksi vai kootaanko paneeleja sattumanvaraisesti? Käyttävätkö työntekijät momenttiavainta kalibroiduilla asetuksilla vai kiristetäänkö pultteja tunnuksilla? Säilytetäänkö saapuvat komponentit – tyhjökatkaisijat, epoksihartsinapat, suojareleet – valvotuissa olosuhteissa ja voidaanko jäljittää toimittajiinsa? Nämä prosessin yksityiskohdat ovat valmiin tuotteen laadun valtuuskuvia.

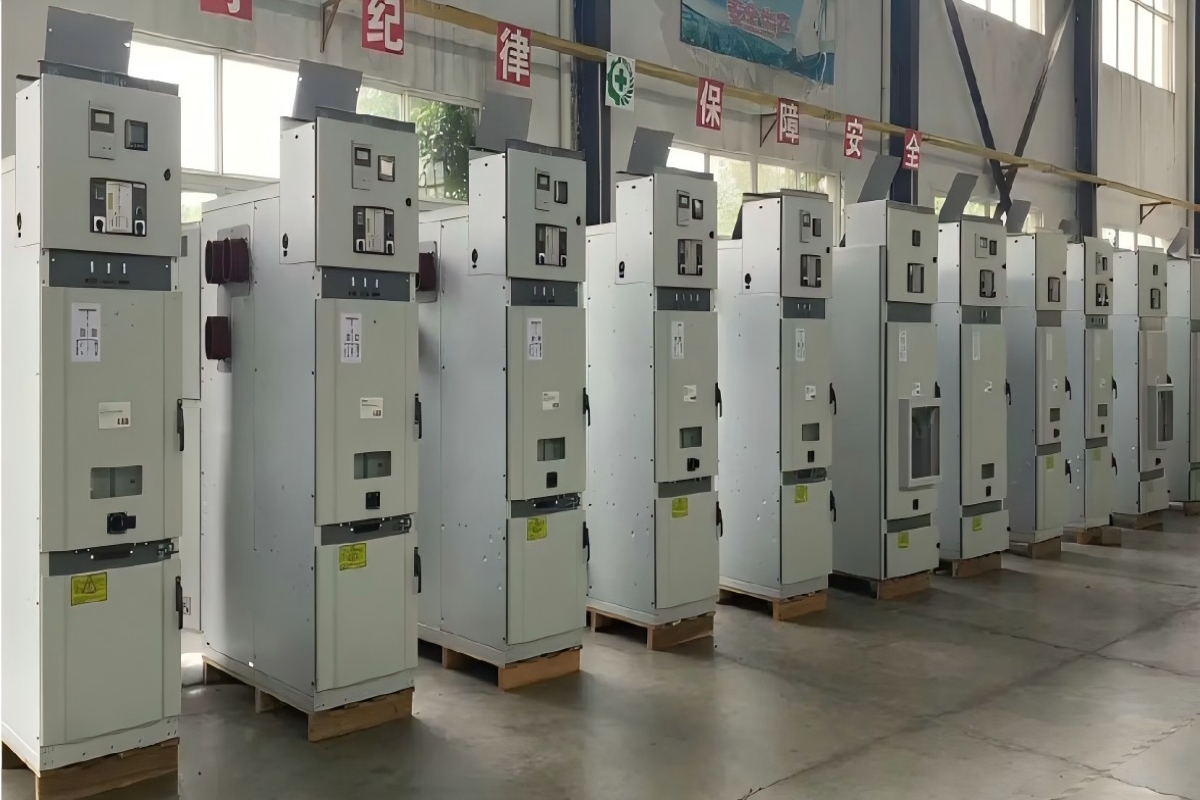

COTENELEn keskijännitekojeistotuotannossa noudatetaan määriteltyjä valmistusjaksoja ja laaduntarkastuksia jokaisessa vaiheessa prosessin aikana. Tyhjiökatkaisijoiden epoksihartsipylväät valetaan talon sisällä automaattisella painegeeliytyslaitteistolla. Ruostumattomasta teräksestä valmistetut säiliöt SF₆-vapaille RMU:ille hitsataan, testataan ja tiivistetään valvotuissa olosuhteissa. Valmiille paneeleille tehdään rutiinitestaus ennen kuin ne lähtevät tehtaalta.

2. Tarkista tyyppitestaus – täysin ja itsenäisesti

Tyyppitestaus standardin IEC 62271-200 mukaan on kytkinlaitteiden laadunvarmistuksen perusta. Se osoittaa, että malli kestää käytössään kohtaamiaan sähköisiä, mekaanisia ja lämpörasituksia. Mutta "tyyppitestattu" on termi, jota käytetään alalla epätarkasti. Kysymys valmistajalta ei ole "onko tämä laite tyyppitestattu?" Kysymys on "voitko toimittaa täydelliset tyyppitestiraportit riippumattomasta IEC:n akkreditoidusta laboratoriosta – juuri nyt?"

Keskijännitekojeiston tyyppitestausohjelma sisältää oikosulkukatkaisut ja -testit, lyhytkestovirtatestit, lämpötilan nousutestit, dielektriset testit ja sisäiset kaaritestit. Jokainen näistä on suoritettava tietylle tarjottavalle paneelikokoonpanolle ja moduuliyhdistelmälle. Valmistaja, joka on suorittanut koko ohjelman, toimittaa raportit epäröimättä. Valmistaja, joka käyttää ilmauksia, kuten "suunnittelu tarkistettu IEC-standardien mukaisesti" tai "testausraportit käynnissä", osoittaa, että dokumentaatiota ei vielä ole olemassa.

Raporttien olemassaolon lisäksi tarkista niiden laajuus. Varmista, että testattu kokoonpano vastaa lainattua kokoonpanoa. Varmista, että oikosulkuluokitus, sisäinen kaariluokitus ja mekaaninen kestävyysluokka täyttävät projektin vaatimukset. Tarkista, että testauslaboratorio on aidosti riippumaton ja IEC-akkreditoitu, ei talon sisäinen laitos.

COTENELE toimittaa IEC 62271-200 tyyppitestitodistukset akkreditoiduilta kolmannen osapuolen laboratorioista jokaisen tarjouksen yhteydessä. Raportit kattavat koko testijakson, ja toimitamme ne ennen tilauksen tekemistä – emme sen jälkeen.

3. Tarkista ytimen kytkentä- ja eristyskomponentit

Tyhjiökatkaisin ja eristysjärjestelmä ovat minkä tahansa keskijännitekojeistopaneelin sydän. Näiden komponenttien laatu määrää laitteiston luotettavuuden, huoltoprofiilin ja käyttöiän.

Tyhjiökatkaisimissa tyhjiökatkaisin on kriittisin komponentti. Arvioi katkaisijan alkuperä ja valmistus sukutaulu. Onko sen valmistanut tunnustettu valmistaja, jolla on kokemusta keskijännitesovelluksista? Mitä kosketusmateriaalia käytetään - kupari-kromi on alan standardi johtavuuden ja kaaren eroosionkestävyyden yhdistelmässä? Onko katkaisin sinetöity koko käyttöiän ajan, eikä se vaadi huoltoa sen käyttöiän aikana, vai vaatiiko suunnittelu säännöllisiä tyhjiön eheyden tarkastuksia?

Eristysjärjestelmä on yhtä tärkeä. Varmista ilmaeristetyissä kojeistoissa, että vaihe-vaihe- ja vaihe-maavarat täyttävät tai ylittävät IEC-vaatimukset. Kaasueristetyissä laitteissa on vahvistettava eristävä väliaine: kuiva ilma tai typpi, jolla ei ole ilmaston lämpenemispotentiaalia, tai vaihtoehto, joka täyttää nykyiset ja odotettavissa olevat ympäristömääräykset. Ruostumattomasta teräksestä valmistettu kaasusäiliö tulee suunnitella ja testata sinetöitynä käyttöikää kestävänä paineastiana, jossa ei vaadita kaasun valvontaa tai täyttöä.

COTENELEn VS1-tyhjiökatkaisijat käyttävät pätevien toimittajien tiiviisti kestäviä tyhjiökatkaisijoita, jotka on yhdistetty talon sisällä valettu epoksihartsinapaeristykseen. SF₆-vapaat RMU:mme käyttävät kuivaa ilmaa eristävänä väliaineena ruostumattomasta teräksestä valmistetuissa säiliöissä, jotka on hitsattu, tiivistetty ja tiivistetty koko 30 vuoden suunnittelun ajaksi.

4. Arvioi toimintamekanismi ja mekaaniset lukitukset

Käyttömekanismi on komponentti, joka liikkuu aina, kun katkaisija avautuu tai sulkeutuu. Sen suunnittelu ja rakentamisen laatu vaikuttavat suoraan laitteen mekaaniseen kestävyyteen ja pitkäaikaiseen luotettavuuteen.

Nykyaikainen keskijännitekatkaisija käyttää energiavarastoitua jousimekanismia. Pieni moottori lataa sulkujousta useiden sekuntien aikana. Kun sulkemiskäsky annetaan, varastoitunut energia vapautuu lähes välittömästi koskettimien sulkemiseksi. Sulkemisen aikana avausjousi latautuu samanaikaisesti, joten katkaisija on välittömästi valmis laukeamaan. Tämän mekanismin pitäisi olla M2-luokan mekaaninen kestävyys – 10 000 toimintoa ilman vikaa – standardin IEC 62271-100 mukaan.

Arvioi mekanismin rakenne. Ovatko jouset, vivustot ja salvat valmistettu materiaaleista, jotka kestävät väsymistä ja korroosiota? Pääseekö mekanismiin tarkastettaviksi irrottamatta katkaisijaa paneelista? Onko mekaaninen toiminta sujuvaa ja johdonmukaista useissa toiminnoissa vai näkyykö siinä merkkejä sitoutumisesta tai vaihtelusta?

Mekaaninen lukitusjärjestelmä, joka varmistaa turvalliset toimintajaksot, on yhtä tärkeä. "Viiden eston" lukituksen - estävät sulkemisen kuormituksen alaisena, estävät erottimen avaamisen kuormituksen alaisena, estävät jännitteellisen maadoituksen, estävät sulkemisen maadoituksella ja estävät pääsyn jännitteisiin osastoihin - on toimittava luotettavasti ilman aputehoa. Testaa näitä lukituksia tehdaskäynnin aikana tai pyydä videonäyttöä lukituksen vahvistamisesta rutiinitestauksen aikana.

5. Tarkasta pienjänniteosasto ja johdot

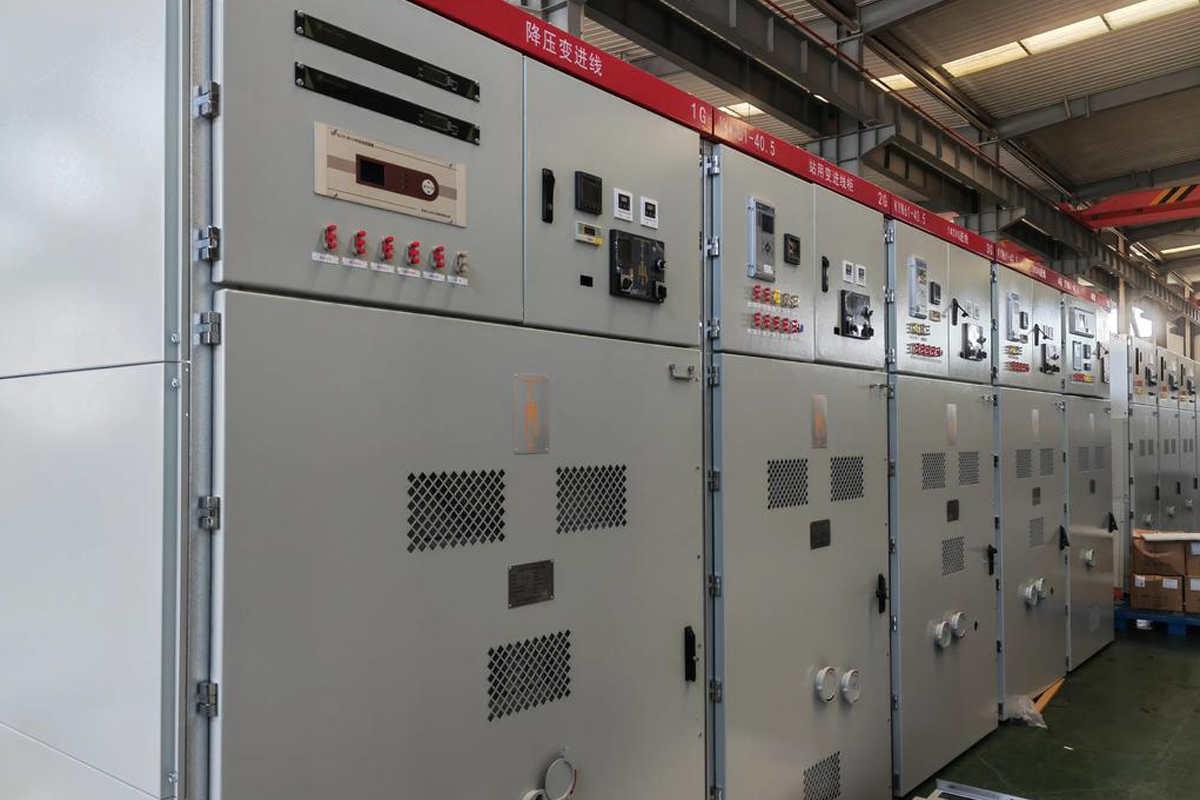

Pienjänniteosastossa on suojareleet, ohjausjohdot, riviliittimet ja tietoliikennelaitteet, jotka antavat kojeistolle sen älykkyyden. Tämän osaston työn laatu on luotettava osoitus valmistajan yleisestä huomiosta yksityiskohtiin.

Avaa pienjänniteluukku ja tarkasta johdot. Onko johtimet reititetty siististi ja kiinnitetty kaapelikanaviin tai kangaspuihin? Onko johdot merkitty molemmissa päissä selkeillä, kestävillä merkeillä? Ovatko liittimien holkkien numerot johdonmukaisia ​​ja luettavia? Ovatko varajohtimet kierretty ja kiinnitetty vai jätetty roikkumaan löysästi? Nämä eivät ole kosmeettisia huolenaiheita. Huonot johdotuskäytännöt johtavat löystyneisiin liitäntöihin, ajoittaisiin vioihin ja painajaisiin, jotka kuluttavat suunnittelutunteja vuosia käyttöönoton jälkeen.

Suojareleen tulee olla oikein asennettu, johdotettu ja konfiguroitu sovellusta varten. Varmista, että releen tyyppi, virtamuuntajan suhteet ja apujännite vastaavat projektin tietoja. Jos kojeistossa on tiedonsiirtomahdollisuus, varmista ennen toimitusta, että tiedonsiirtojohdot ja protokollakonfiguraatiot on dokumentoitu ja testattu.

6. Tarkista dokumentaatiopaketti

Dokumentaatio on osa tuotetta. Kojeiston valmistaja, joka ei pysty tarjoamaan täydellistä, tarkkaa ja hyvin organisoitua dokumentaatiopakettia tarjousvaiheessa, ei todennäköisesti pysty toimittamaan parempaa dokumentaatiota tilauksen tekemisen jälkeen.

Ostoa edeltävän asiakirjapaketin tulee sisältää vähintään riippumattoman IEC:n akkreditoidun laboratorion tyyppitestitodistukset, rutiinitestiraporttimallit, jotka osoittavat, mitä jokaisessa paneelissa testataan ennen toimitusta, vakuutus sovellettavien standardien ja määräysten mukaisuudesta, viiteluettelo vastaavista asennuksista sekä asennus- ja käyttöoppaat. Eurooppalaisiin hankkeisiin tulee sisällyttää asiakirjat, jotka osoittavat EU:n F-kaasuasetuksen noudattamisen, jos laitteet ovat SF₆-vapaita.

Tarkista dokumentaatio kriittisesti. Ovatko testiraportit täydellisiä ja luettavissa vai ovatko ne osittaisia ​​yhteenvetoja, joista puuttuu sivuja? Ovatko referenssiasennukset samanlaisia ​​​​sovelluksia ja maantieteellisiä alueita kuin projektisi? Onko dokumentaatio kirjoitettu selkeällä teknisellä englannin kielellä vai onko siinä merkkejä siitä, että ne on käännetty ilman äidinkielenään puhuvan insinöörin tarkistamaa?

COTENELE toimittaa täydellisen dokumentaatiopaketin jokaisen tilauksen mukana: tyyppitestitodistukset, rutiinitestiraportit, vaatimustenmukaisuusvakuutukset ja käyttöoppaat. Toimitamme samat asiakirjat tarjousvaiheessa, jotta konsultit insinöörit ja laitosten arvioijat voivat suorittaa teknisen tarkastuksensa ennen sopimuksen tekemistä.

7. Arvioi myynnin jälkeinen tuki ja varaosien saatavuus

Kojeiston laatu ulottuu itse laitteiston lisäksi valmistajan kykyyn tukea niitä vuosikymmenien ajan. Ennen kuin ostat, arvioi valmistajan lähestymistapa myynnin jälkeiseen tukeen, varaosien toimittamiseen ja tekniseen tukeen.

Tarjoaako valmistaja käyttöönottotukea joko paikan päällä tai etänä? Onko toimituksen jälkeisille teknisille tiedusteluille määritelty prosessi, jossa on selkeät vastausaikasitoumukset? Onko vakiovaraosia – sulakelinkit, apukoskettimet, ohjauskahvat, relemoduulit – saatavilla varastosta vai valmistetaanko ne tilauksesta pidennetyllä toimitusajalla?

Valmistajan, jolla on vakiintunut vientitoiminta, tulee pystyä lähettämään varaosia kansainvälisen kuriirin välityksellä ja tarjoamaan teknistä tukea englanniksi Euroopan tai Aasian aukioloaikoina. Jos valmistajan päätoimiala on kotimainen ja vienti on murto-osa niiden volyymista, voi kansainvälisten projektien myynnin jälkeinen tuki olla vähäistä.

Johtopäätös: Laatu on prosessi, ei ulkonäkö

Keskijännitekojeiston laadun arvioiminen ennen ostoa edellyttää kiillotetun ulkopuolen tarkastelua valmistusprosessien, testauskurin, komponenttien sukutaulun ja dokumentoinnin tarkkuuden suhteen, jotka määrittävät pitkän aikavälin suorituskyvyn. Tietolomakkeen parametrit ovat lähtökohta, eivät maaliviiva. Ratkaisevaa on se, onko valmistaja rakentanut tuotantojärjestelmän ja laatukulttuurin, joka tarjoaa johdonmukaisesti sen, mitä datalehti lupaa.

Strukturoitu arviointi – tehtaan ominaisuudet, tyyppitestin tarkastus, ydinkomponenttien laatu, mekanismien ja lukituksen arviointi, johdotuksen ammattitaito, dokumentaation täydellisyys ja myynnin jälkeinen tuki – tarjoaa luotettavan perustan toimittajien vertailuun ja laitteiden valitsemiseen, jotka toimivat odotetulla tavalla vuosikymmenien ajan.

COTENELE tukee tätä arviointiprosessia tarjoamalla tyyppitestitodistukset tiedusteluvaiheessa, toivottamalla asiakastarkastukset tervetulleiksi tuotantolaitoksiimme ja toimittamalla täydelliset dokumentaatiopaketit jokaisen tarjouksen yhteydessä. Tyhjiökatkaisijamme ja SF₆-vapaat rengaspääyksikömme on rakennettu määriteltyihin valmistusprosesseihin, testattu IEC-standardien mukaisesti, ja niitä tukee insinööritiimi, joka ymmärtää kansainvälisten projektien vaatimukset.
