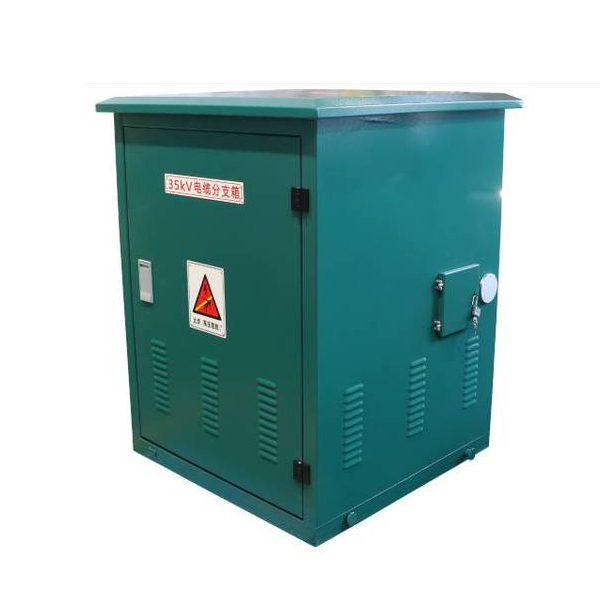

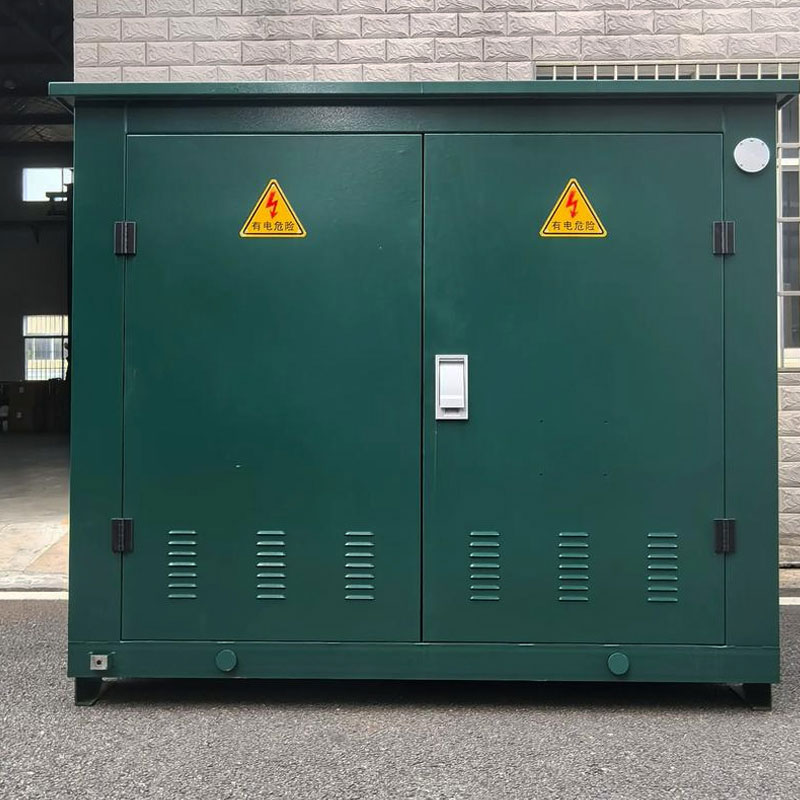

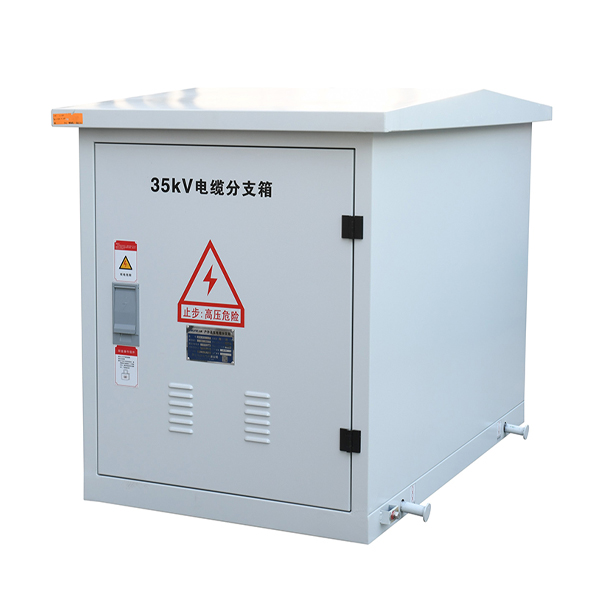

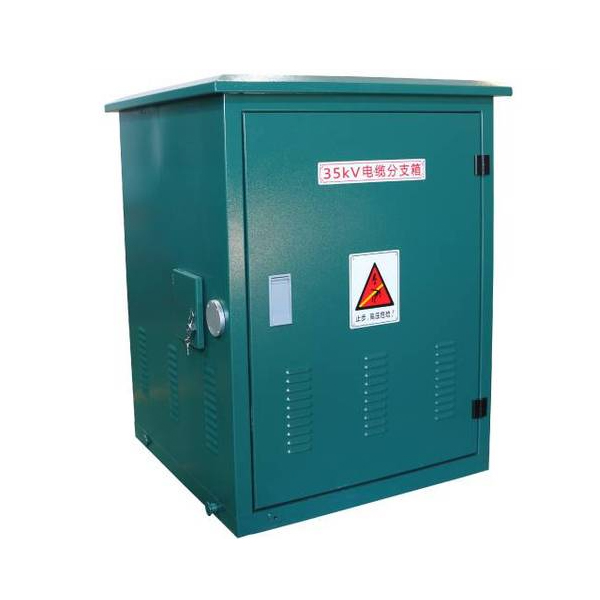

33KV:n sähköliitoskotelon kaapelin jakokytkinlaite

Cotenele on yksi tunnetuista sähkölaitteiden valmistajista Kiinassa, 33KV:n sähköliitoskotelon kaapelinjakelukytkinlaitteistomme on laajalti käytetty ulko- tai sisävirranjakelulaite 33kV siirto- ja jakeluverkoissa. Sen ensisijainen tehtävä on mahdollistaa sähköenergian haaroitus, siirto ja yhdistäminen kaapelilinjoissa sekä (tietyissä malleissa) linjojen segmentointi ja ohjaus. Suurjännitesähköjärjestelmissä se toimii kaapelilinjojen solmupisteenä jakaa tulevan tehon yhdestä pääjohdosta useisiin lähteviin linjoihin, mikä laajentaa virransyötön sädettä, pienentää projektin kokonaiskustannuksia ja parantaa toimitusten joustavuutta.

Tärkeimmät tekniset parametrit

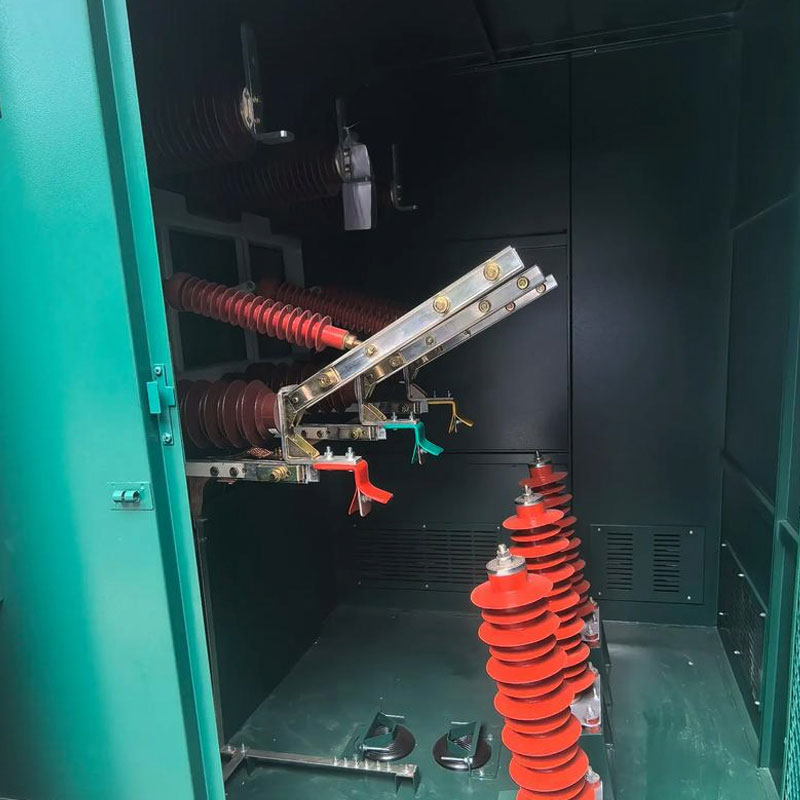

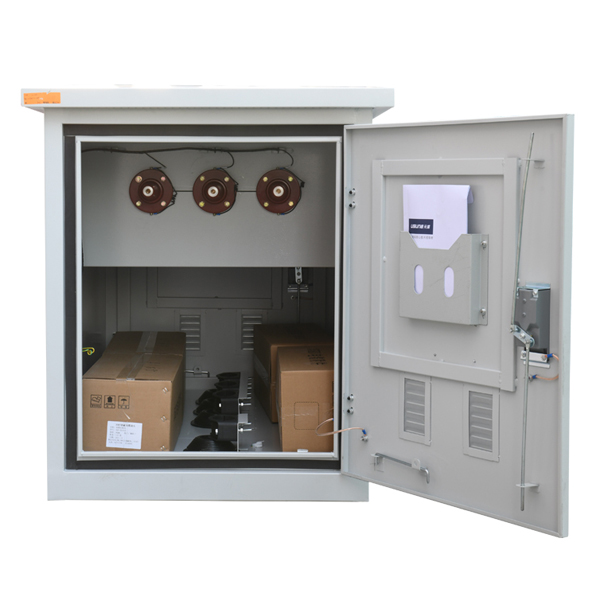

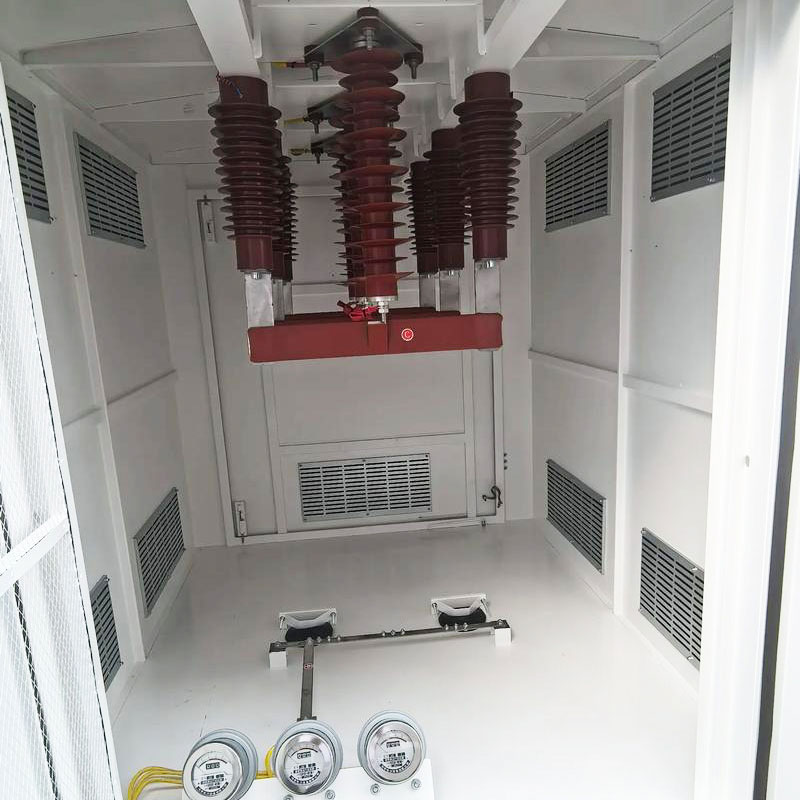

Tuotteen toimintaperiaate

33KV Electrical Joint Box Cable Distribution -kojeiston toimintaperiaate perustuu rinnakkaisten piirien virranjakotoimintaan.

1. Tehonsyöttö: Korkeajännitekaapelit syöttävät sähköä sisään tulevien lisävarusteiden kautta ja syöttävät virtakiskojen (kuparikiskot) tai SF6-kytkimien tuloliittimiä laatikon sisällä.

2. Virtakiskokeräys: Sähköenergia kerätään laatikon sisällä olevaan kolmivaiheiseen virtakiskoon.

3. Haaroituslähtö: Useita lähteviä kaapeleita kytketään samanaikaisesti samaan vaihekiskoon kaapeliliittimien kautta (perustyyppi) tai johdetaan ulos kytkimen lähtöpuolelta (kytkintyyppi).

4. Suojaus ja valvonta: Käytön aikana salamansammutin vaimentaa ylijännitteen reaaliajassa; Jännitteen ilmaisinta ja (valinnainen) vikailmaisinta käytetään piirin tilan valvontaan. Jos se on varustettu kuormanerotuskytkimellä, piiri voidaan irrottaa huollon ajaksi, jolloin muodostuu selkeä erotuspiste.

33KV:n sähköliitoskotelon kaapelinjakokytkinlaitteen toiminta-alue

33 kV jännitetaso määrittää, että tätä laitetta käytetään pääasiassa suurissa sähkönjakelujärjestelmissä:

• Kaupunkien ydinjakeluverkot: 33kV:n rengaspäärasiaan täydennettynä 33KV Electrical Joint Boxia käytetään yleisesti kaapelin jakeluverkon solmupisteenä vilkkailla kaduilla ja kauppakeskuksissa, mikä vähentää maankäyttöä.
• Teollisuus- ja kaivosyritykset: Joissakin suurissa tehtaissa käyttäjät voivat myös jakaa tehon 33 kV:n pääsähköasemalta kunkin konepajan sähköasemille 33 kV:n kaapelihaaroituslaatikoiden kautta.
• Uusiutuvan energian kasvit:

1. Tuulivoima: Tuulivoimalaitoksissa 33KV:n sähköliitoskoteloita käytetään useiden tuuliturbiinien keräyslinjojen yhdistämiseen.
2. Aurinkosähkö: Suurissa aurinkovoimalaitoksissa keskijännitekaapelin haaroitusrasiaa käytetään 33kV laatikkotyyppisen muuntajan ja niiden välisten johtojen liittämiseen sekä kytkentään step-up-sähköasemaan.

• Kuljetus ja infrastruktuuri: 33 kV kaapelin haaralaatikoita käytetään myös pitkän matkan kaapelilinjojen välisiirto- ja jakelupisteinä infrastruktuurirakentamisen voimajärjestelmissä, kuten moottoriteillä, tunneleissa ja lentokentillä.

33KV:n sähköliitosrasian käyttöä koskevat varotoimet

1. Ympäristöön sopeutuvuus:

• Harkitse ulkoisen eristyslujuuden vähentämistä yli 1000 metrin korkeudessa; määritä tasannetyyppinen malli valmistajalle.
• Jos alueella on paljon suolaa tai kosteus, 33KV:n sähköliitoskotelon kaapelin jakokytkinlaitteen kotelon tulee olla 316 litran ruostumatonta terästä, ja kotelon pinnoitetta tulee parantaa korroosionestotoimenpiteillä.

2. Vedeneristys ja upotuksen esto: Vaikka tällä kaapelin haaroitusrasialla on korkea suojaustaso, jos vettä kerääntyy kaapelikaivantoon tai perustuskuoppaan, se voi aiheuttaa kaapelitarvikkeiden liotumisen veteen pitkäksi aikaa, mikä voi johtaa toimintahäiriöihin. Siksi on tarpeen varmistaa tasainen tyhjennys.

3. Estä toimintahäiriöt: 33KV:n sähköliitoskotelon kaapelinjakokytkinlaitteiden, joissa on kuormanerotuskytkimet, on varmistettava piirin nykyinen tila ennen käyttöä. Älä avaa tai sulje erotinta jännitteen ollessa päällä, ellei kytkintä ole suunniteltu katkaisemaan kuorma.

4. Maadoitusvaatimukset: 33KV:n sähköliitoskotelon kaapelin jakokytkinlaitteen kotelon on oltava luotettavasti maadoitettu ja kaapelin suojakerroksen maadoitusjohdon liitännän on oltava oikea ja standardoitu, mikä varmistaa henkilöstön turvallisuuden.

5. Kosteudenesto: 33 KV:n ilmaeristetyissä sähköliitoskotelon kaapelin jakokytkinlaitteistoissa  (paljatut kuparipalkit) on asennettava lämmitys- ja kosteudenpoistolaitteet, jotta estetään tiivistymisen aiheuttamat ryömintät tai oikosulut.

Kuinka valita oikea kaapelinjakokytkin?

Vahvista seuraavat tärkeimmät tekniset parametrit ja kokoonpanot valitessasi:

1. Nimellisjännite : Kaapelijakokytkinlaitteen nimellisjännitteen on vastattava järjestelmän nimellisjännitettä 33KV/35kV (maksimijännite on 40,5kV)

2. Nimellisvirta: 33kV kaapelikojeiston päävirtakiskon nimellisvirta on yleensä 630A, mutta sopiva virta tulisi silti valita todellisen kuormitusvirran perusteella. Jos tarvitset suurempaa virtaa, ota ensin yhteyttä valmistajaan ja mukauta tuotteet tarpeidesi mukaan.

3. Piirien määrä: Määritä tarvittava linjakokoonpano, kuten yksi tulo ja kuinka monta lähtölinjaa tai kuinka monta tuloa ja kuinka monta lähtölinjaa.

4. Pakollinen kytkin vai ei:

• Puhdas kaapelihaaroitus matalalla toimintataajuudella: valitse peruskaapelin haaroitusrasia.
• Vian eristämiseen, rengasverkon virransyöttöön tai eristyspisteiden huoltoon: valitse kuormanerotuskytkintyyppinen kaapelihaaralaatikko.

5. Eristysmenetelmä: t on suositeltavaa käyttää täysin eristettyä ja täysin suljettua eurooppalaista kaapelihaaroitusrasiaa (käyttämällä esivalmistettuja silikonikumi- tai EPDM-liittimiä) korkean turvallisuuden ja ulkokäyttöön soveltuvuuden varmistamiseksi.

6. Vaipan materiaali: Ulkokäyttöön suositellaan yleensä ruostumattomasta teräksestä valmistettuja kaapelihaaroituskoteloita. Erittäin syövyttävälle alueelle on valittava 316 ruostumaton teräskuori.

7. Lisätoiminto: Määritä, tarvitaanko jakeluautomaatioon salamansuojaus, vianilmaisin tai älykäs valvonta (DTU/FTU-liitäntä).

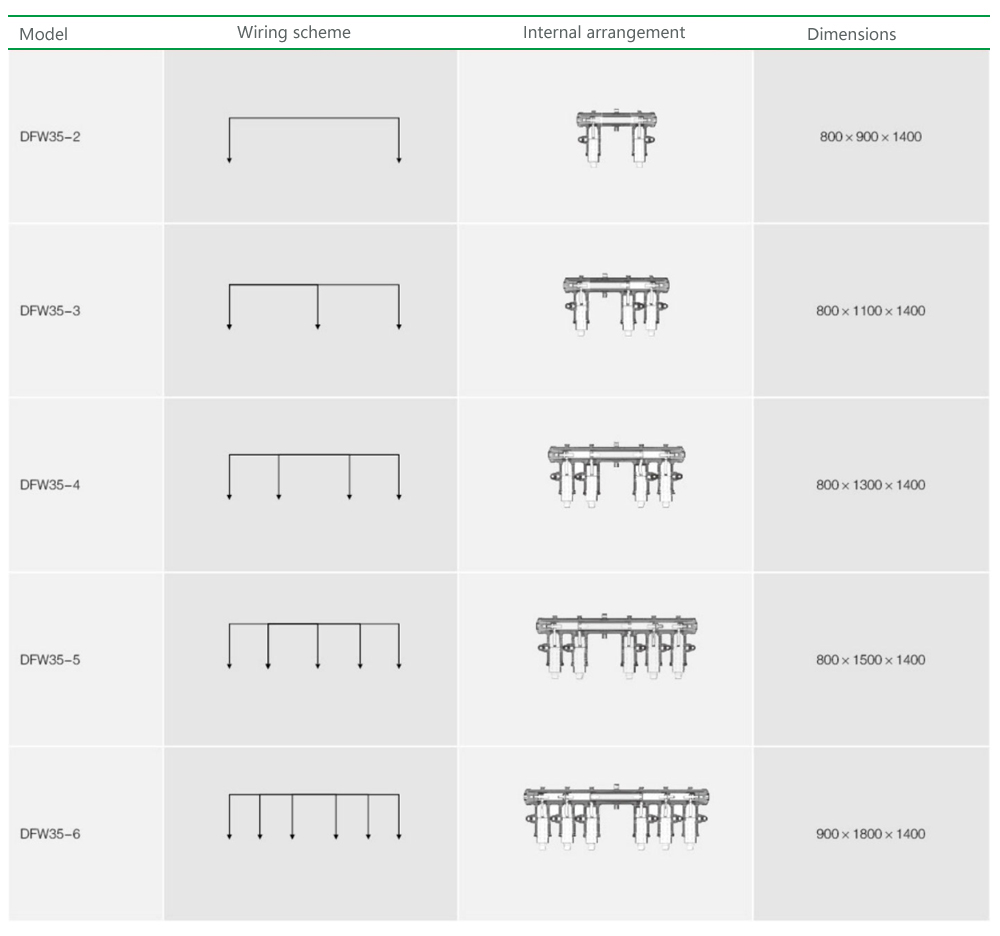

Tilausnumerokaavio:
