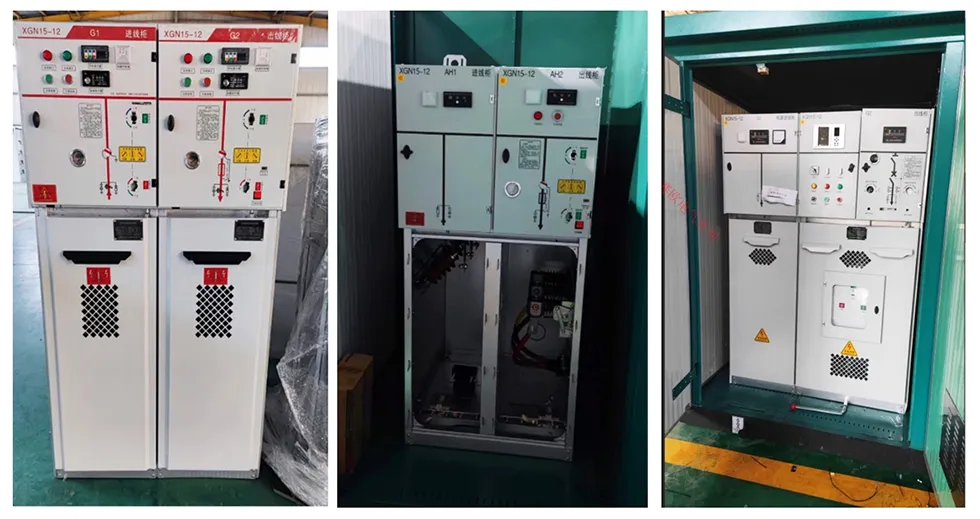

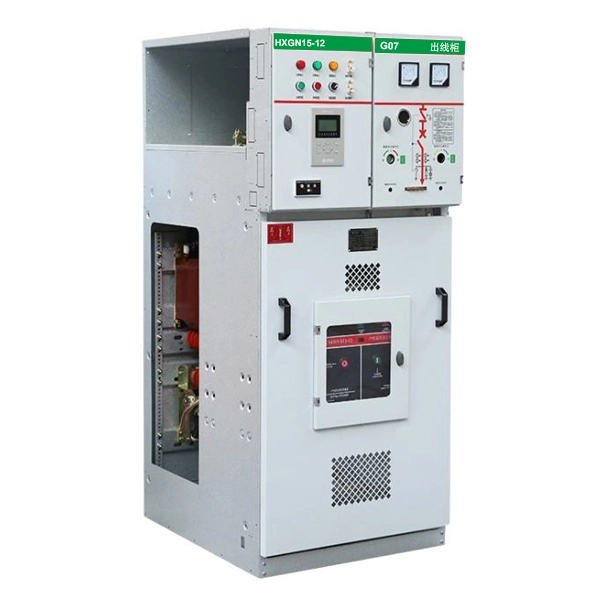

11KV:n keskijänniterenkaan pääyksikön MV-paneelit

Cotenele on yksi tärkeimmistä RMU-valmistajista Kiinassa, valmistamamme HXGN15-12-kompaktirengaspääyksiköt ovat laajalti suosittuja markkinoilla. HXGN15-12 11KV-keskijänniterengaspääyksikön MV-paneelit on kiinteän tyyppinen, metallisuljettu pääyksikkö, jota käytetään yleensä kolmessa renkaassa. Hz sähkönjakelujärjestelmät. Tässä HXGN15-12 RMU:ssa on modulaarisen rakenteen ominaisuudet, joissa on erilliset virtakisko- ja kytkinosastot sekä suljinmekanismi, joka eristää kojeiston kuormankatkaisimen avautuessa, mikä varmistaa turvallisen huollon. Puffer-tyyppinen kuormakytkin tarjoaa luotettavan keskeytyksen, kun taas käyttömekanismi (manuaalinen tai moottorikäyttöinen) sisältää kattavan "viiden eston" lukituksen. Sen edestä taakse kolmivaiheinen järjestely minimoi jalanjäljen. Komponentit on helppo vaihtaa, eikä yksikkö aiheuta palo- tai räjähdysvaaraa. Se soveltuu rengasverkko- ja päätesovelluksiin, mukaan lukien pienikokoiset sähköasemat.

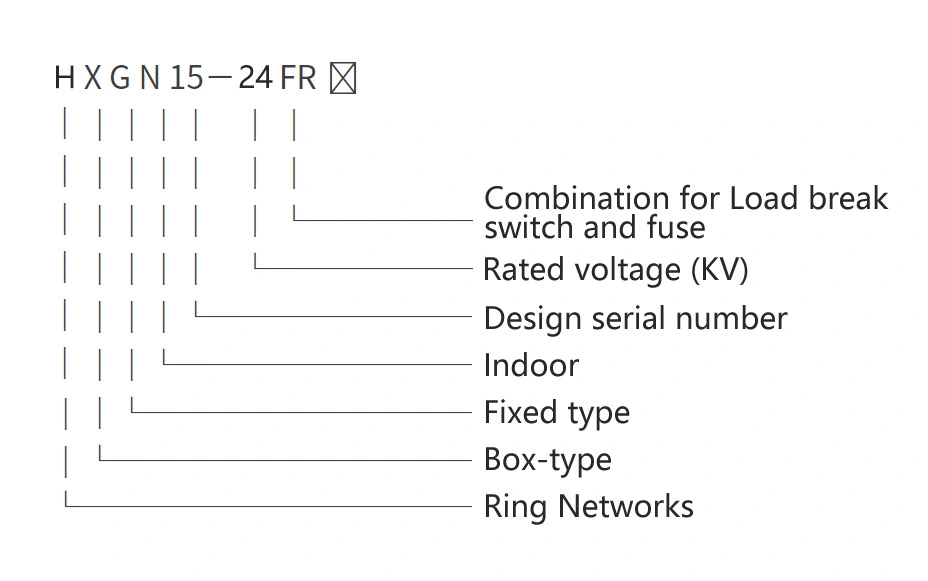

Malli ja merkitykset

Tärkeimmät tekniset parametrit

RMU:n tärkeimmät tekniset parametrit

Sulakkeen suojamuuntajan parametrit

Työolosuhteet

1. Ympäristön lämpötila:-25 ℃ ~ +40 ℃;

2. Korkeus:Ei yli 1000 m merenpinnan yläpuolella:

3. Ympäristön kosteus:Päivittäinen keskimääräinen RH ≤ 95 %: Kuukauden keskimääräinen RH ≤ 90 %

4. Vesihöyryn paine:Päivittäinen keskimääräinen RH≤ 2,2 kPa; Kuukauden keskimääräinen RH≤ 1,8 kPa;

5. Ympäristö:ei tulipalo-, räjähdysvaaraa, vakavaa saastumista, kemiallista korroosiota ja voimakasta tärinää

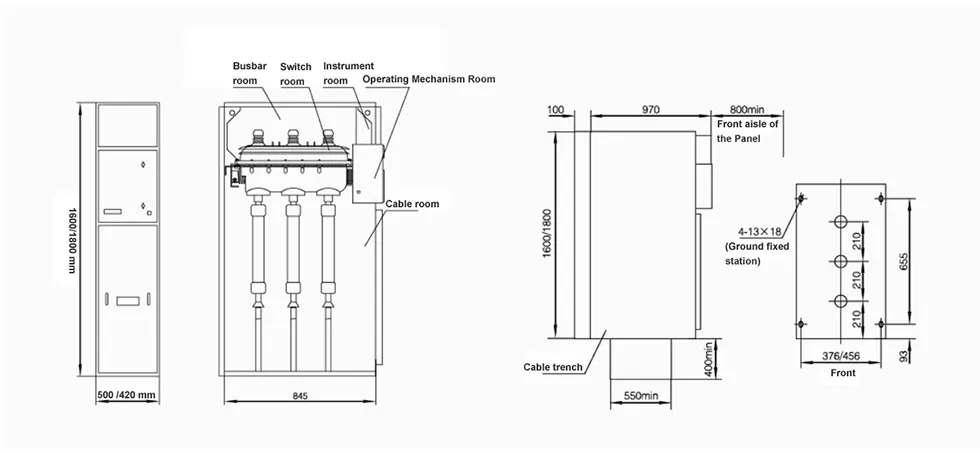

Tuotteen rakenne

HXGN15-12 11KV:n keskijänniterengaspääyksikön MV-paneelit käyttävät metallikoteloitua kiinteää kotelorakennetta. Kotelo on tyypillisesti valmistettu niitatuista galvanoiduista alumiiniteräslevyistä ja koostuu yleensä yläyksiköstä ja alemmasta kaapeliosastosta.

Yksikkö koostuu seuraavista neljästä toiminnallisesta osastosta:

Toimintaperiaate

1. Pääkytkimen kaaren sammutusperiaate

SF6 kuormituskatkaisin RMU:Kytkimen kuori on valmistettu epoksihartsista ja täytetty SF6-kaasulla, joka toimii sekä eristävänä että valokaaren sammutusaineena. Avausprosessin aikana puffer-tyyppinen mekanismi synnyttää kaasuvirran, joka sammuttaa kaaren, mikä voi varmistaa vakaan ja luotettavan keskeytyssuorituskyvyn.

Tyhjiökuorman katkaisija RMU:Käyttää tyhjiökatkaisijaa, jossa tyhjiön korkea dielektrinen lujuus sammuttaa valokaaren. Tämän version etuna on tulipalo- tai räjähdysvaarattomuus ja pitkä sähköinen käyttöikä.

2. Kytkin-sulake-yhdistelmän suojausperiaate

Kuormakytkin voidaan yhdistää sulakkeisiin. Kun mikä tahansa vaihesulake palaa, sen iskuri laukaisee kytkentämekanismin, joka avaa kuormakytkimen, mikä mahdollistaa oikosulkuvirran yhden toiminnan katkaisun muuntajan suojaamiseksi.

3. Soittoverkon virtalähteen periaate

Ring-pääyksiköt voidaan joustavasti yhdistää ja laajentaa rengasverkon virtalähteiksi. Jos yksi saapuva linja epäonnistuu, toinen saapuva linja voi ylläpitää virransyöttöä ja varmistaa käyttäjähaarojen jatkuvan toiminnan.

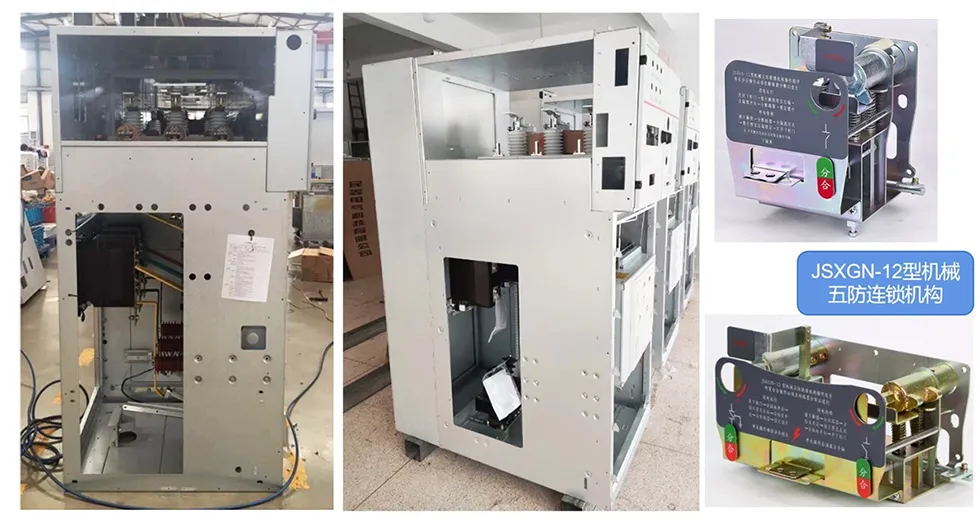

4. Turvalukitusmekanismi

11 kV:n keskijänniterengaspääyksikön MV-paneelit on varustettu kattavalla "viiden varteenotettavalla" mekaanisella lukituslaitteella. Esimerkiksi luukku voidaan avata vasta, kun kuormakytkin on auki ja maadoituskytkin on suljettu; kuormakytkintä ei voi sulkea luukun ollessa auki.

Miksi valita Cotenele?

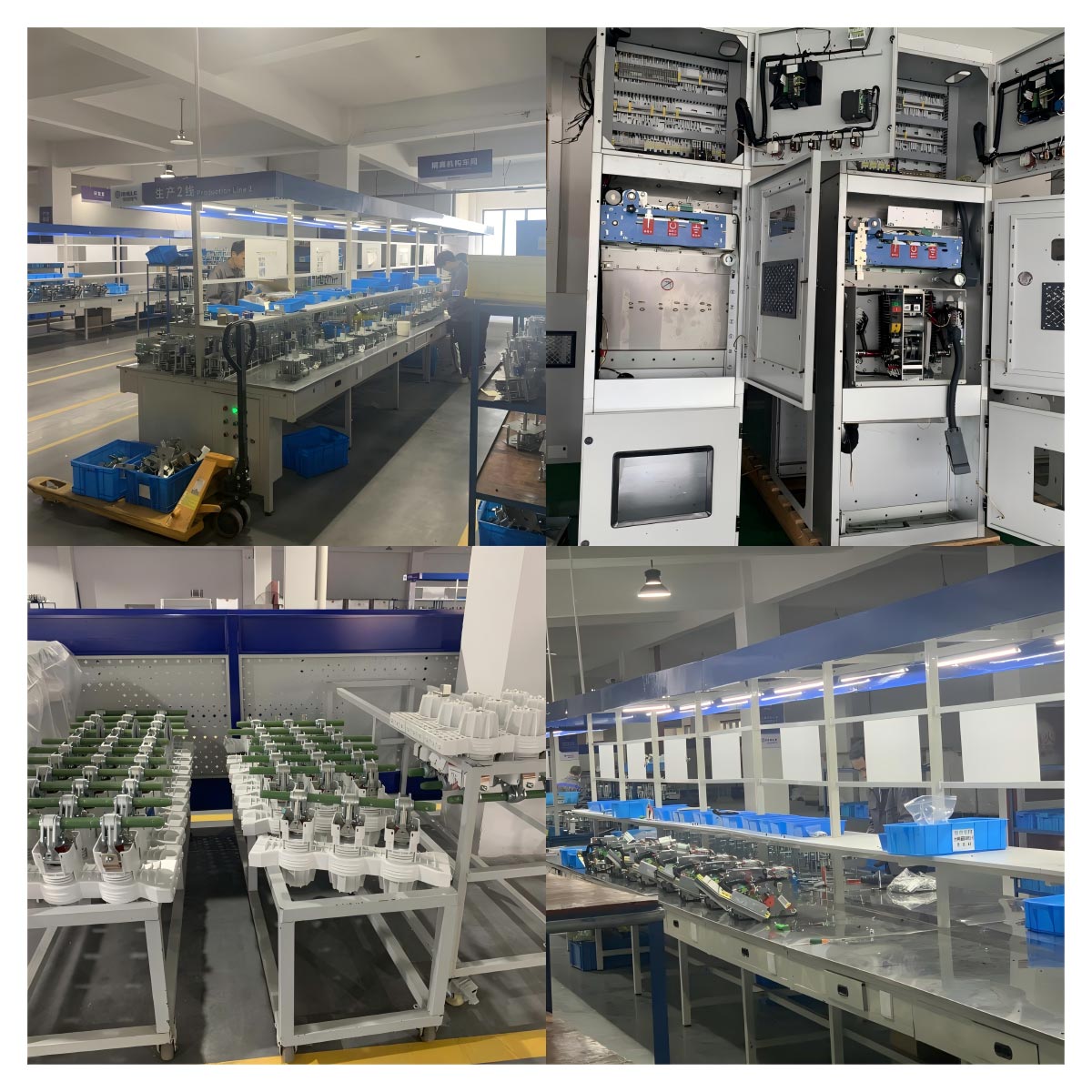

Cotenele International Trade (Wenzhou) Co., Ltd. on teknologiavetoinen valmistaja ja viejä, joka yhdistää oman 30 000 m²:n tehtaan vuosien teknologian kertymiseen 12 kV–40,5 kV kojeiston ydinkomponenteissa.

Olemme panostaneet paljon kaasueristeisten kytkinlaitteiden, ympäristöystävällisten kytkinlaitteiden ja ilmaeristeisten kojeistojen tutkimukseen ja kehittämiseen, ja meillä on myös täydellinen tuotevalikoima, joka kattaa rengaspääyksiköt, esivalmistetut sähköasemat, muuntajat, katkaisijat, eristävät kytkimet ja muut tuotteet. Tuotteemme palvelevat vaativia aloja, kuten rakennus-, rautatie-, maa- ja rautatieteollisuus.

ISO9001-, ISO14001- ja ISO18001-sertifikaattien tukemana toteutamme ERP-hallinnan täysin ja olemme saavuttaneet keskeisiä läpimurtoja ympäristönsuojelussa, kompaktissa suunnittelussa, älykkyydessä ja huoltovapaassa toiminnassa.

Sijaitsemme Kiinan "sähköpääkaupungissa" (Liushi, Yueqing), emme ole vain valmistaja, vaan myös korkealaatuinen integroitu keskijännitekomponenttien toimittaja. Tiimimme kulkee ajan mukana ja on sitoutunut tarjoamaan parhaita tuotteita ja parasta palvelua. Ota yhteyttä ja koe luotettavuus, innovaatiot ja koko sydämellinen tuki.

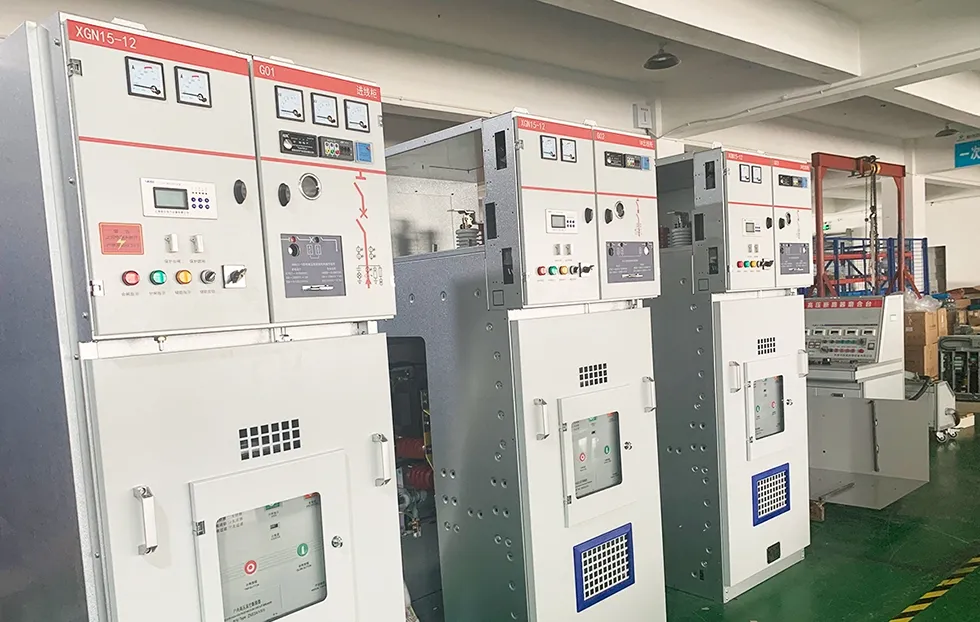

Tuotenäyttelyt
