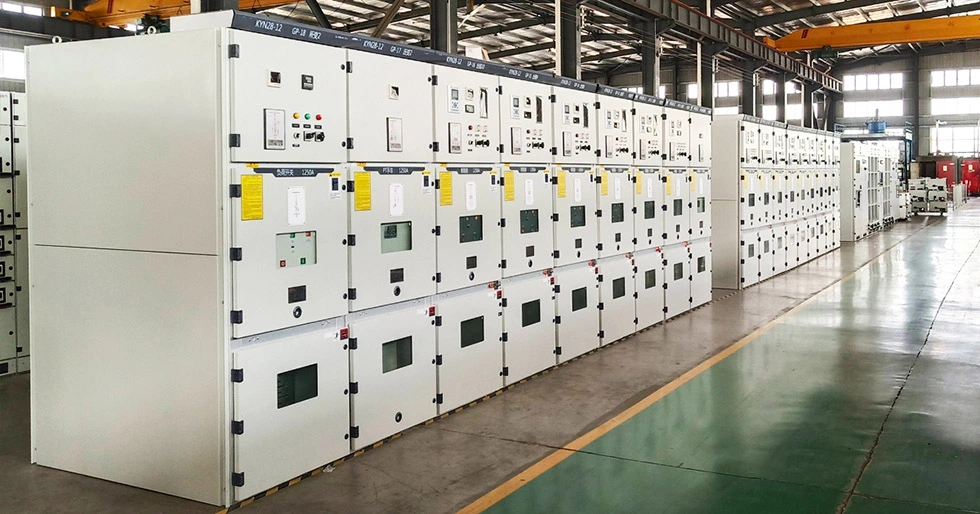

11KV sisäkäyttöinen metallipäällysteinen keskijännitekojeisto
Cotenele on sähköpaneeleja valmistava tehdas, joka sijaitsee Wenzhoun kaupungissa Kiinassa. Tarjoamme kyn28-12-sarjan 11KV sisäkäyttöisiä metallipäällysteisiä keskijännitekojeistoja ja sisäisiä ydinkomponentteja, kuten tyhjiökatkaisija, kuorman katkaisija, virtamuuntaja ja jännitemuuntaja jne., sähkötuotteemme ovat vienyt asiakkaitamme moniin maihin ja alueelta.
Cotenele on kyn28-12-sarjan 11KV-sisäkäyttöisten metallipäällysteisten keskijännitekytkimien päätoimittaja Kiinassa. Tämä keskijännitekojeisto, joka tunnetaan yleisesti nimellä "veto" tai "vedettävä" paneeli, on suunniteltu turvalliseen ja joustavaan virranjakoon. Sen ominaispiirre on irrotettava katkaisijatrukki, joka voidaan rullata "huolto"- tai "testaus/eristetty"-asentoon, mikä mahdollistaa nopean vaihdon ja huollon ilman, että koko kokoonpano katkaistaan.
Vankka metallikoteloitu rakenne, osioidut osastot (katkaisija, virtakisko, kaapeli- ja instrumenttitilat) ja pakolliset mekaaniset lukitukset (viisi suojatoimintoa) varmistavat korkean käyttöturvallisuuden. Näitä yksiköitä käytetään laajalti sähköasemien, teollisuuslaitosten (teräs-, petrokemian, kaivoslaitosten), kaupallisten rakennusten, datakeskusten ja uusiutuvan energian laitosten, kuten aurinkovoimaloiden ja tuulipuistojen, primääri- ja toissijaisissa jakeluverkoissa. Ne täyttävät kansainvälisen standardin IEC 62271-200 sekä kansallisen standardin GB/T 3906 ja DL/T.
Tuotteen malli
Tärkeimmät tekniset parametrit
| ltem | Yksikkö | Tekniset parametrit | |
| Nimellisjännite | KV | 3,6, 7,2, 12 | |
| Nimellistaajuus | Hz | 50 | |
| Katkaisijan nimellisvirta | A | 630、1250、1600、2000、2500、3150 | |
| Kojeiston nimellisvirta | A | 630、1250、1600、2000、2500、3150 | |
| Nimellislyhytkestovirta (4S) | KA | 20, 25, 31,5, 40 | |
| Nimellishuippukestävyysvirta (huippu) | KA | 50, 63, 80, 100 | |
| Nimellinen oikosulkuvirta | KA | 20, 25, 31,5, 40 | |
| Nimellinen oikosulkusulkuvirta (huippu) | KA | 50, 63, 80, 100 | |
| Nimelliseristystaso 1 minuutin tehotaajuuden kestojännite |
Vaiheesta vaiheeseen, Vaiheesta maahan |
KV | 24, 32, 42 |
| Avointen kontaktien välillä | KV | 24, 32, 42 | |
| Salama impulssi Kestää jännitettä (huippuarvo) |
Vaiheesta vaiheeseen, Vaiheesta maahan |
KV | 40, 60, 75 |
| Avointen kontaktien välillä | KV | 46, 70, 85 | |
| Suojausluokka | Kuori on IP4X, ja kun osaston ja katkaisijatilan ovet avataan, se on IP2X. | ||
Työolosuhteet
1. Ympäristön lämpötila: maksimi +40 °C, minimi –15 °C.
2. Suhteellinen kosteus: päivittäinen keskiarvo ≤95 % ja vastaava päivittäinen keskimääräinen vesihöyrynpaine enintään 2,2 KPa; kuukausikeskiarvo ≤90 % vastaavan kuukausittaisen keskimääräisen vesihöyrynpaineen ollessa enintään 1,8 KPa.
3. Korkeus: enintään 1000 m merenpinnan yläpuolella.
4. Seisminen intensiteetti: ei suurempi kuin magnitudi 8.
5. Ympäröivässä ilmassa ei saa olla merkittävää saastumista syövyttävistä tai palavista kaasuista, vesihöyrystä tai vastaavista aineista.
6. Asennuspaikalla ei saa olla voimakasta tärinää.
7. Jos käyttöolosuhteet ylittävät GB3906:ssa määritellyt normaalit rajat, käyttäjän ja yrityksemme tulee sopia keskenään tarvittavista määräyksistä neuvottelemalla.
Mikä on Drawout metallikoteloitu kytkin?
KYN28-12 11KV sisäkäyttöinen metallipäällysteinen keskijännitekytkinlaite on sähkölaite, joka katkaisijatrukki asennetaan kojeiston keskiosastoon. Koko kotelo on jaettu neljään erilliseen osastoon metalliseinillä:
1. Katkaisijalokero (keskellä):Sisältää tyhjiökatkaisijatrukin (esim. VS1 tai VD4). Trukissa on kolme asentoa: huolto, testi/eristys ja poistettu. Se voidaan helposti hyllyttää sisään/ulos, mikä mahdollistaa kätevän huollon - Katkaisijan vaihtaminen ei vaadi koko paneelin jännitteestä irrottamista.
2. Virtakiskotila:Sijaitsee ylemmässä takaosassa. Sisältää päävirtakiskot ja haarakiskot, jotka yhdistävät useita kojeistopaneeleja.
3. Kaapelilokero:Sijaitsee alemmassa takaosassa. Käytetään lähtevien kaapeleiden, ylijännitesuojainten ja maadoituskytkimien liittämiseen.
4. Pienjännite (instrumentti) osasto:Sijaitsee etuosan yläosassa. Talojen suojareleet (mikrotietokonepohjaiset), instrumentit, merkkivalot ja muut toissijaiset komponentit.
Havaintoikkunat:Jokainen osasto on täysin erotettu maadoitetuilla metalliseinillä, mikä estää tehokkaasti yhden osaston sisäisen kaarivian vaikuttamasta viereisiin osastoihin. Etupaneelissa on havaintoikkunat, joista näet trukin sijainnin ja eristyskoskettimen tilan.
| Komponentti | Yhteinen malli | Toiminto |
| Tyhjiökatkaisija | VS1, VD4 | Luo/katkaise normaalit kuormitus- ja oikosulkuvirrat |
| Maadoituskytkin | JN15-12 | Sulje maadoitus kaapelin puoli huollon ajaksi henkilöstön turvallisuuden vuoksi |
| Virtamuuntaja | LZZBJ9-10 | Mittaa virta, anna signaalit suojausta varten |
| Jännitteen muuntaja | JDZ(J)10 | Tarjoa jännitesignaaleja ja ohjaustehoa |
| Ylijännitesuoja | HY5WZ-17/45 | Rajoita salamoita ja kytkentäylijännitteitä |
| Mikrotietokonepohjainen suojarele | esim. RCS-9600-sarja | Ylivirta-, hetkellinen, maasulkusuojaus |
Pääkomponenttien kokoonpano
Mitkä ovat KYN28-12 ulosvedettävien metallikoteloiden kytkinlaitteiden edut?
1. Korkea luotettavuus:Metallipäällysteinen rakenne vahvalla sisäisellä kaarenkestävällä kyvyllä varmistaa turvallisuuden.
2. Helppo huolto:Irrotettava rakenne – katkaisijan vaihto kestää vain minuutteja, mikä vähentää merkittävästi käyttökatkoksia.
3. Viiden estolukitus:Mekaaniset/sähköiset lukitukset estävät viisi toimintahäiriötyyppiä (esim. ei kuorman katkaisukytkentää, ei tahatonta pääsyä jännitteisiin osastoihin).
4. Korkea standardointi:Monien kotimaisten valmistajien kypsä tuotanto, hyvä varaosien vaihdettavuus, alhaiset hankinta- ja ylläpitokustannukset.
5. Joustava kokoonpano:Voidaan koota tulo-, lähtö-, mittaus-, PT-, väyläliitospaneeleiksi jne., mukautuen erilaisiin pääliitäntöihin.
| Ominaisuus | KYN28-12 (vedettävä) | XGN2-12 (kiinteä) | HXGN-12 (rengaspääyksikkö) |
| Katkaisijan tyyppi | Veto (kuorma-auto) | Kiinteästi asennettu | Kuormankatkaisin + sulake yhdistelmä |
| Huoltomukavuus | Erinomainen | Huono | Keskikokoinen |
| Katkaisukyky | Korkea (jopa 40 kA) | Keskikokoinen | Matala (sulakesuojaus) |
| Koko | Suurempi | Suurempi | Pieni |
| Maksaa | Keskikokoinen | Alentaa | Matala |
| Tyypillinen sovellus | Pääjakelu, suuri kapasiteetti | Jälkiasennus, pieni tarve | Loppukäyttäjän jakelu, pieni kapasiteetti |
KYN28-12 Drawout metallikoteloitu kojeisto VS Muut kojeistot

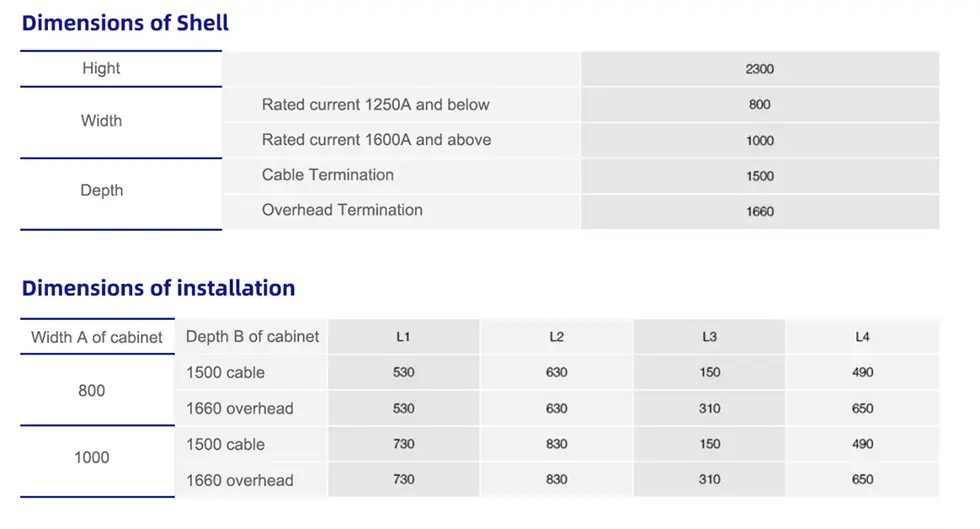

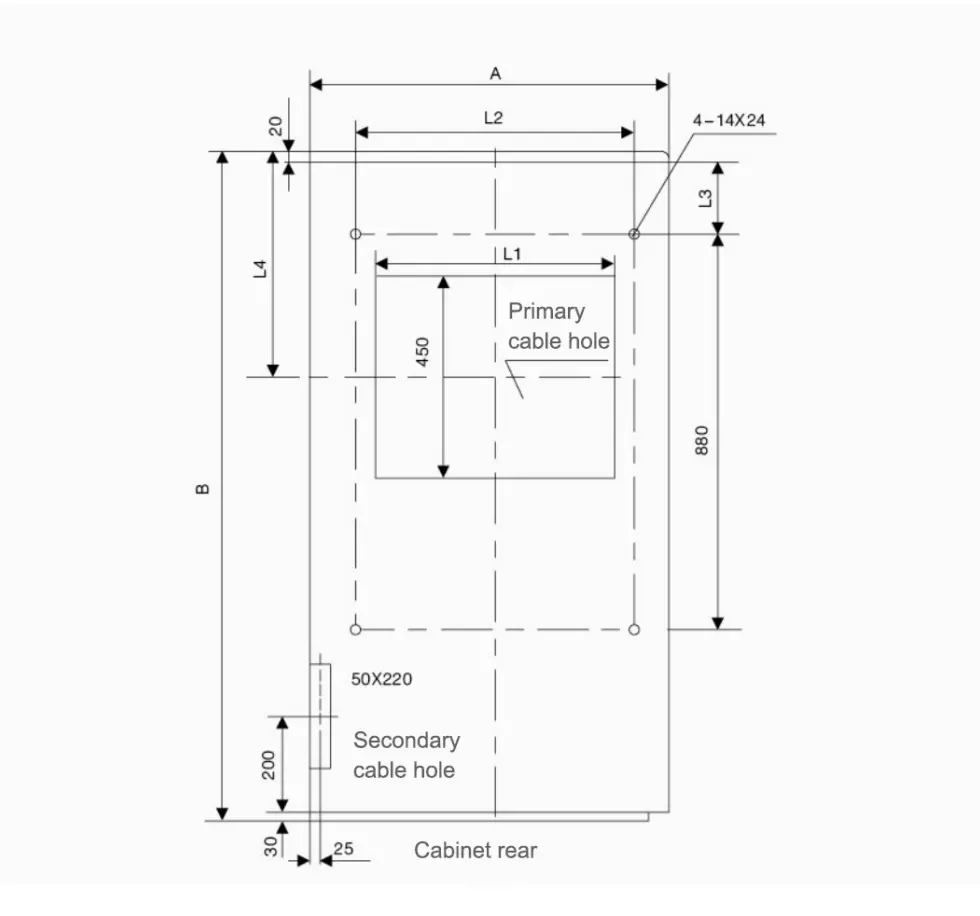

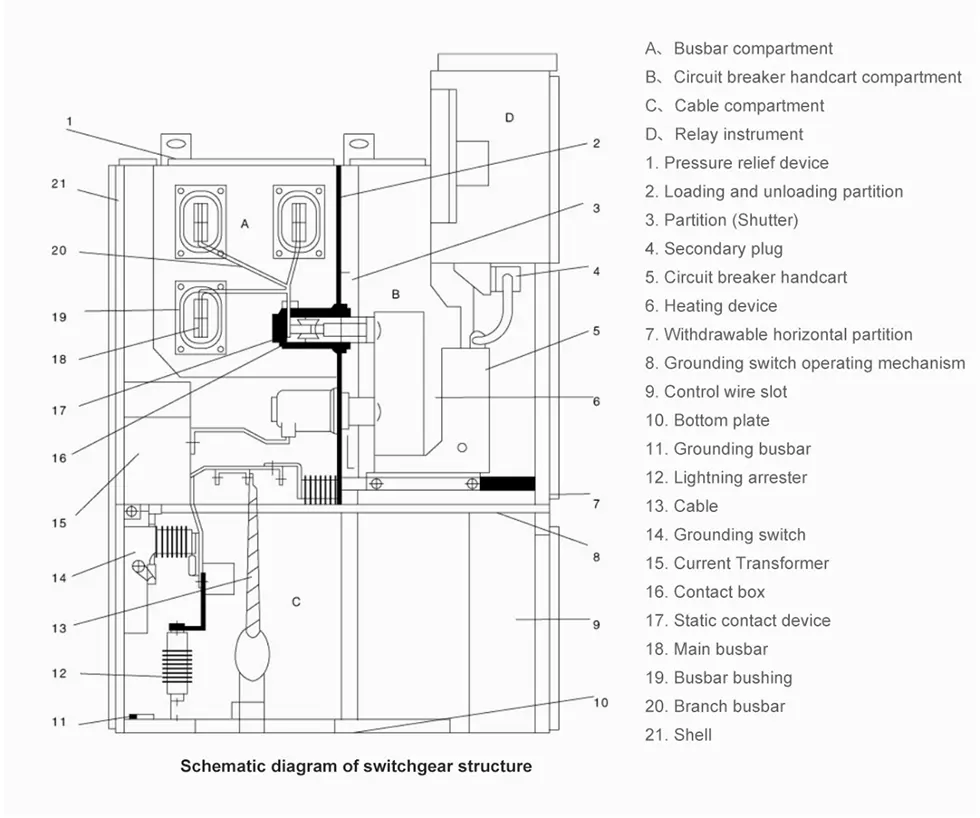

Kaavio kojeiston rakenteesta ja asennuksesta

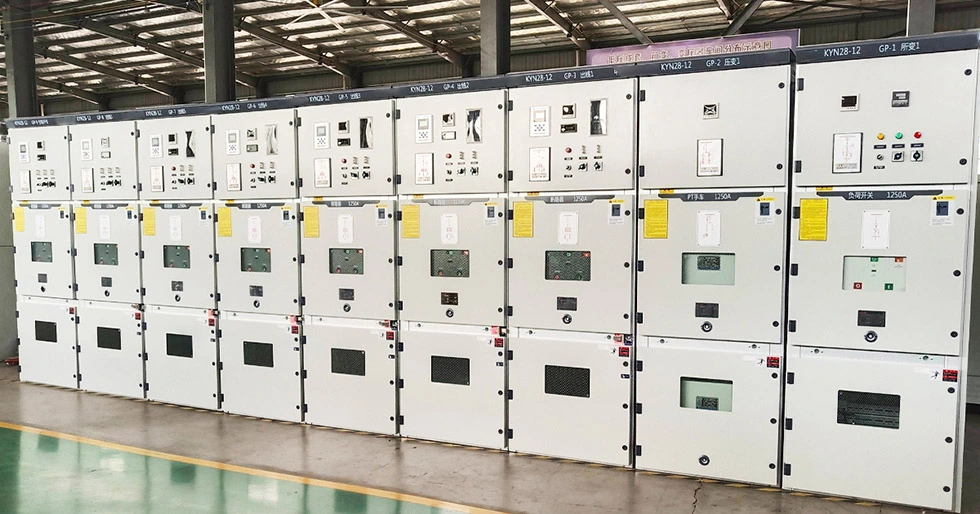

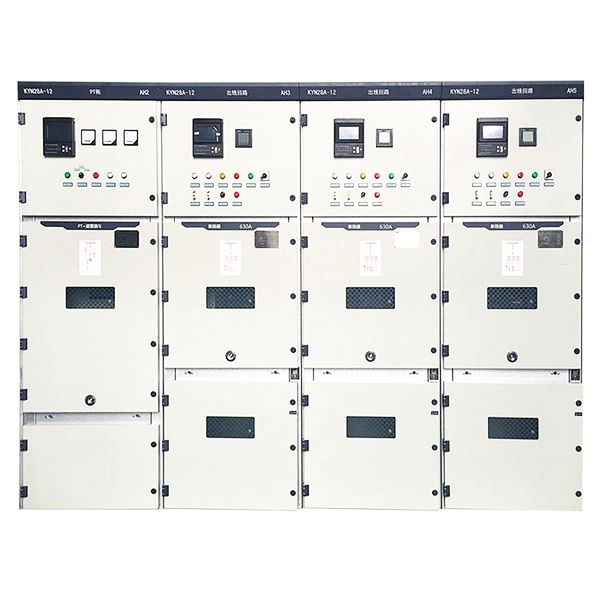

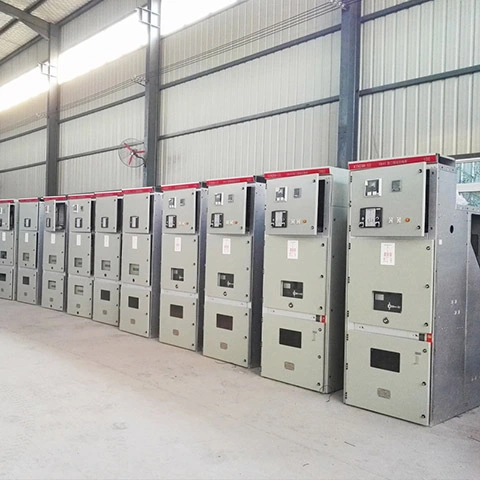

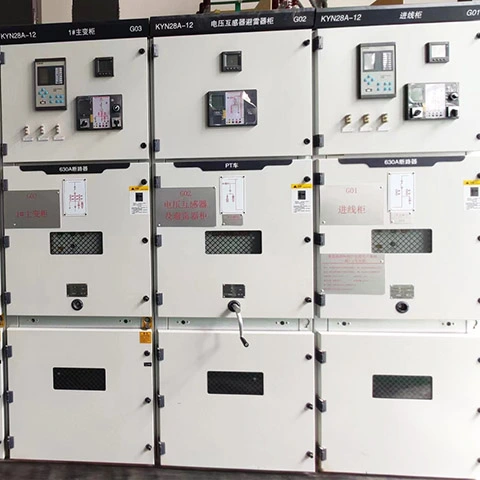

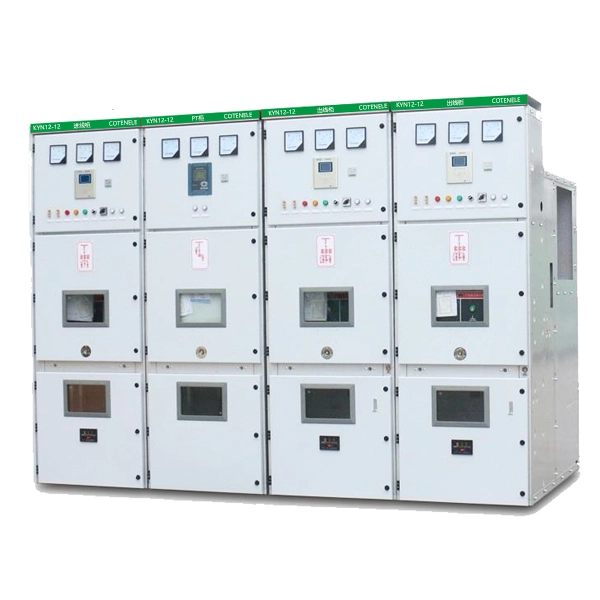

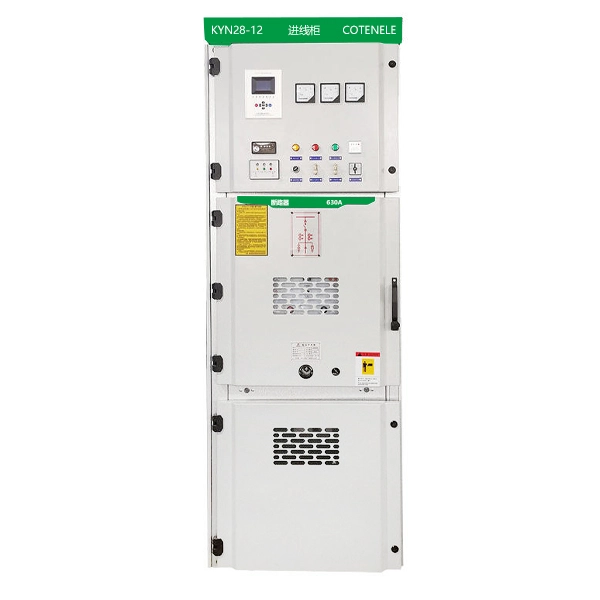

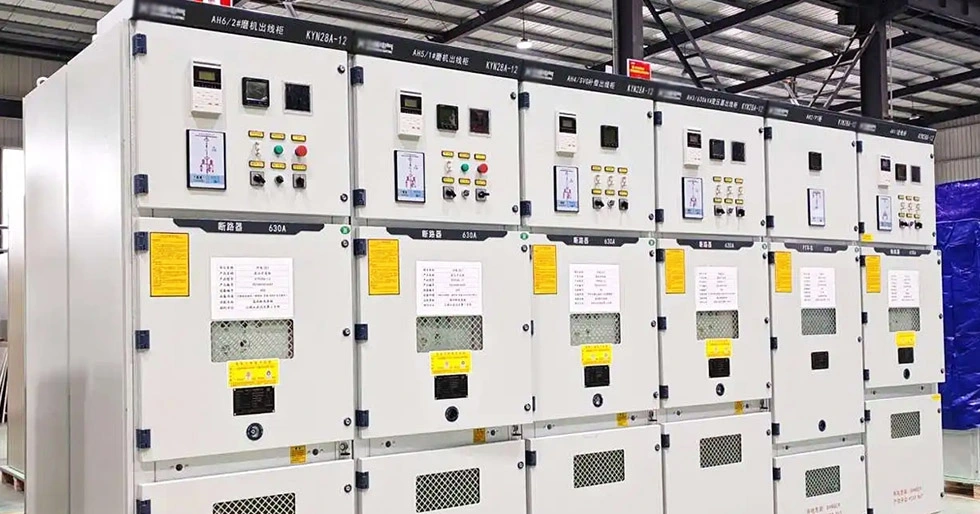

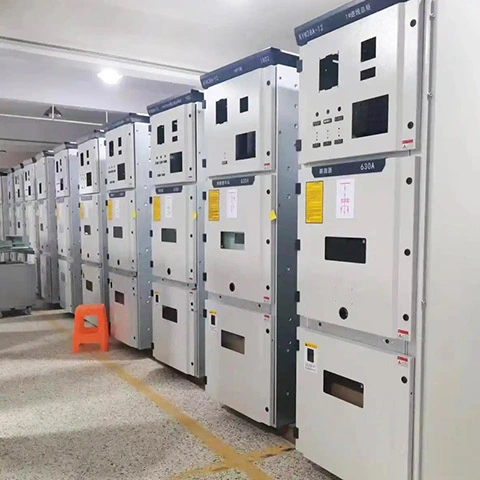

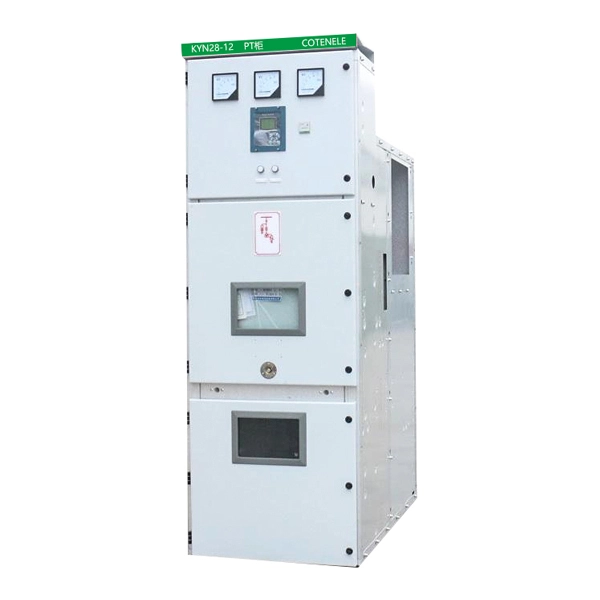

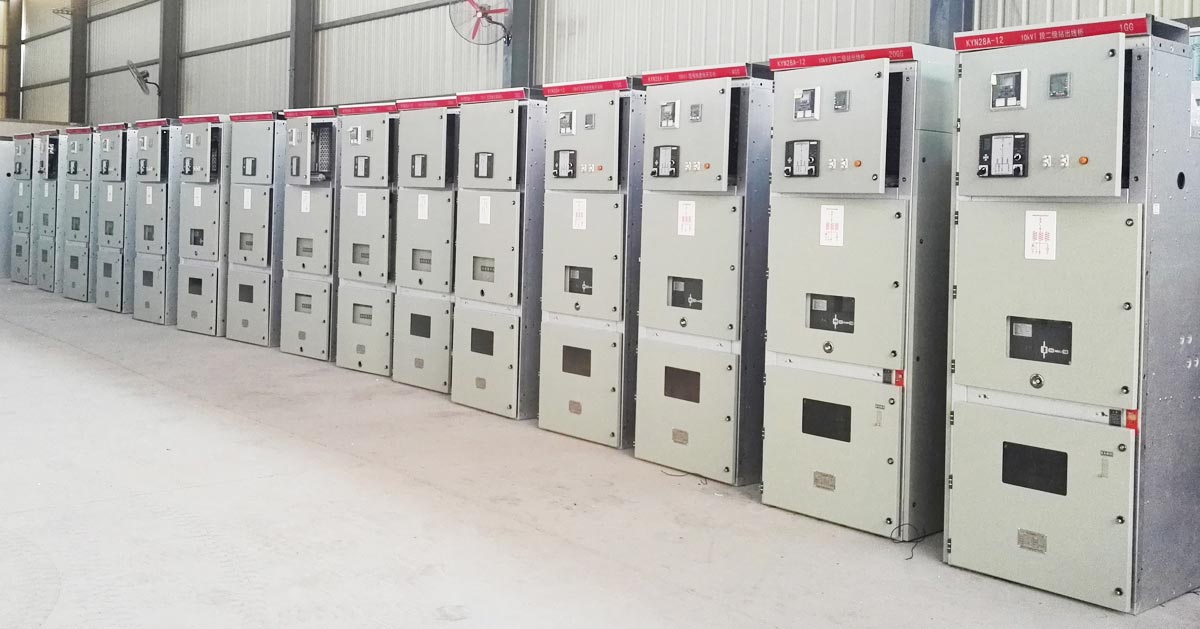

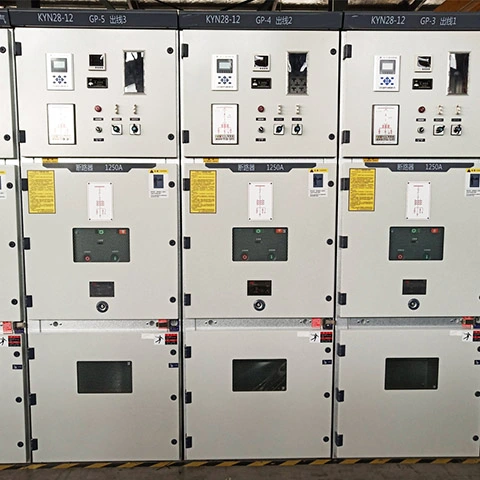

Tuotteet näyttävät
