Laadukkaat rengaspääyksikön komponentit luotettavaan virranjakoon

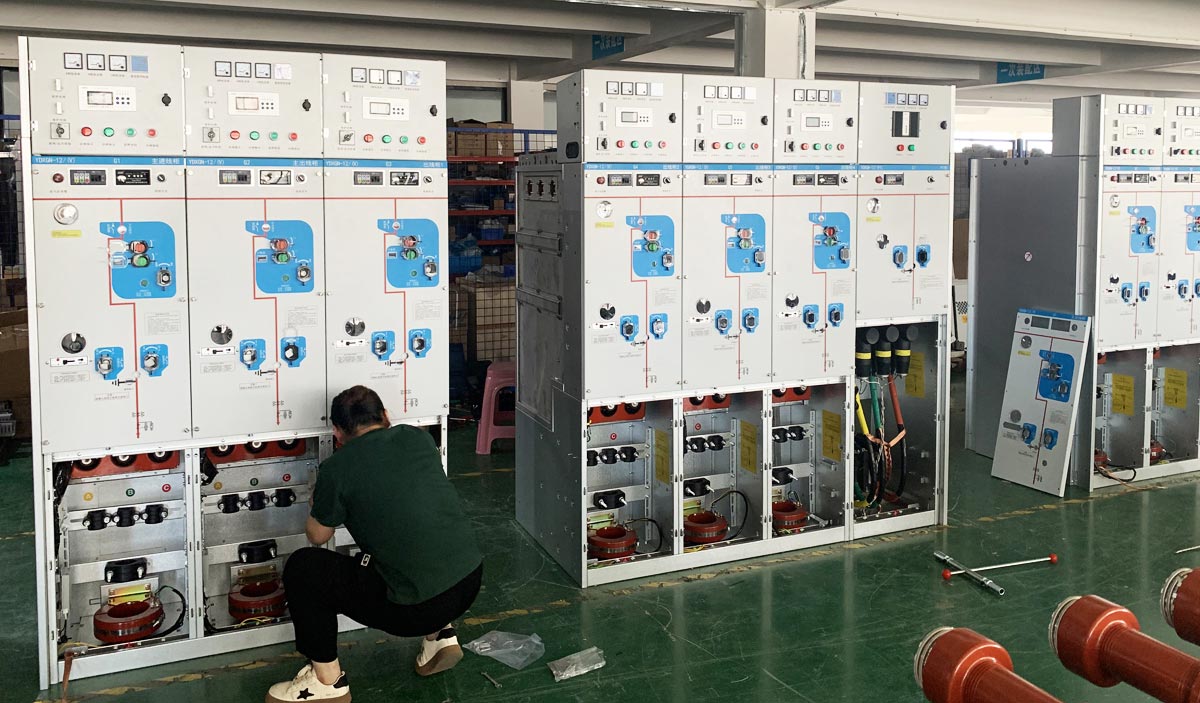

Mitä ovat renkaan pääyksikön komponentit?
Ring-pääyksikön osatovat olennaisia toiminnallisia yksiköitä, jotka muodostavat täydellisen RMU-järjestelmän. Niiden suorituskyky määrää suoraan keskijännitteisen sähkönjakeluverkon turvallisuuden, luotettavuuden ja vakauden.Tyypillinen RMU on suunniteltu nimellisjännitteille 3,6 kV - 40,5 kV ja nimellisvirroille 630 A - 2 500 A. Riippuen erilaisista sovellusskenaarioista, kuten jakeluverkoista, teollisuuskuormista ja liikerakennuksista, Ring-pääyksikön komponenttien kokoonpano voi vaihdella vastaavasti.
- View as
11KV keskijännitekojeiston tyhjiökatkaisijan eristyskytkin
Cotenele on ammattimainen kiinalainen 11KV:n keskijännitekojeiston tyhjiökatkaisijan eristyskytkinten valmistaja, joka on erikoistunut 12kV–40,5kV kytkinlaitteiden ydinkomponentteihin. Tuotteitamme käytetään laajasti sähköasemissa, uusiutuvassa energiassa, teollisuuden sähkönjakelussa ja rautatiejärjestelmissä. Nämä kaksi keskijänniterengaspääyksikön ydinkomponenttia ovat avainasemassa kestävän sähköinfrastruktuurin rakentamisessa teollisuuslaitoksia ja nykyaikaisia älykkäitä verkkoja varten.
11KV keskijännitetyhjiökatkaisija eristyskytkimellä
Cotenelen 11 kV keskijännitetyhjiökatkaisija eristyskytkimellä on luotettava ja huoltovapaa ratkaisu keskijännitteisille sähkönjakelujärjestelmille. Ammattimaisena kiinalaisena kytkinlaitteiden valmistajana tarjoamme korkean suorituskyvyn VCB-yksiköitä, joissa on integroitu eristystoiminto, mikä varmistaa turvallisen toiminnan, kompaktin rakenteen ja pitkän käyttöiän. Laajalti sähköasemissa, rautatiejärjestelmissä ja teollisuuden sähköverkoissa käytetyt tuotteemme tukevat OEM/ODM-räätälöintiä ja täyttävät kansainväliset standardit.

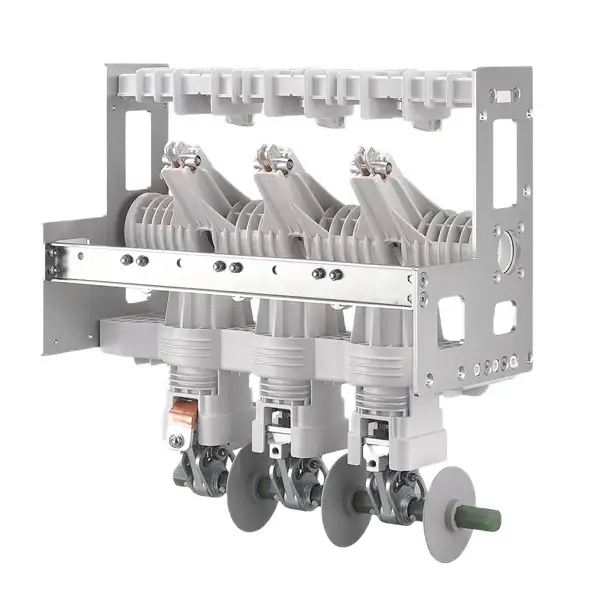

11KV MV tyhjiökatkaisin eristyskytkimellä
Cotenele KDSV-12D/630-20-S 11kV MV tyhjiökatkaisin isolaattorikytkimellä on Kiinassa valmistettu, tehtaalla suoritettu ratkaisu keskijännitekojeistoille. Ihanteellinen teollisuus-, rautatie-, metro- ja petrokemian projekteihin, tämä huoltovapaa, öljytön laite varmistaa korkean turvallisuuden, pitkän käyttöiän ja luotettavan toiminnan.

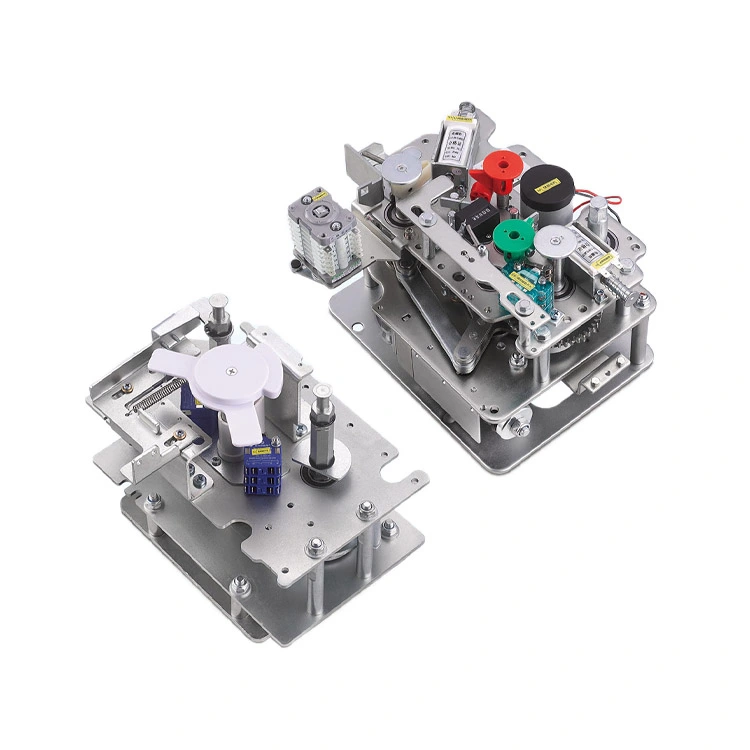

11KV keskijännite VCB-katkaisija eristysmekanismilla
KDSVM-12/630-20-S 11KV-keskijännite VCB-katkaisija eristysmekanismilla on erittäin luotettava, jousikäyttöinen käyttömekanismi, joka on suunniteltu ympäristöystävällisiin kytkinlaitteisiin. Se tarjoaa tarkan, nopean piirin katkaisun ja sulkemisen, ja mekaaninen käyttöikä ylittää 10 000 toimintoa. Yhteensopiva standardien GB1984-2014 ja GB/T1985-2023 kanssa, se on ihanteellinen sähköasemille, teollisuusjärjestelmille, uusiutuvan energian laitoksille ja rautatie-/metroinfrastruktuurille. Cotenele varmistaa tehtaalla testatun laadun, OEM/ODM-räätälöinnin ja nopeat toimitukset globaaleihin projekteihin.

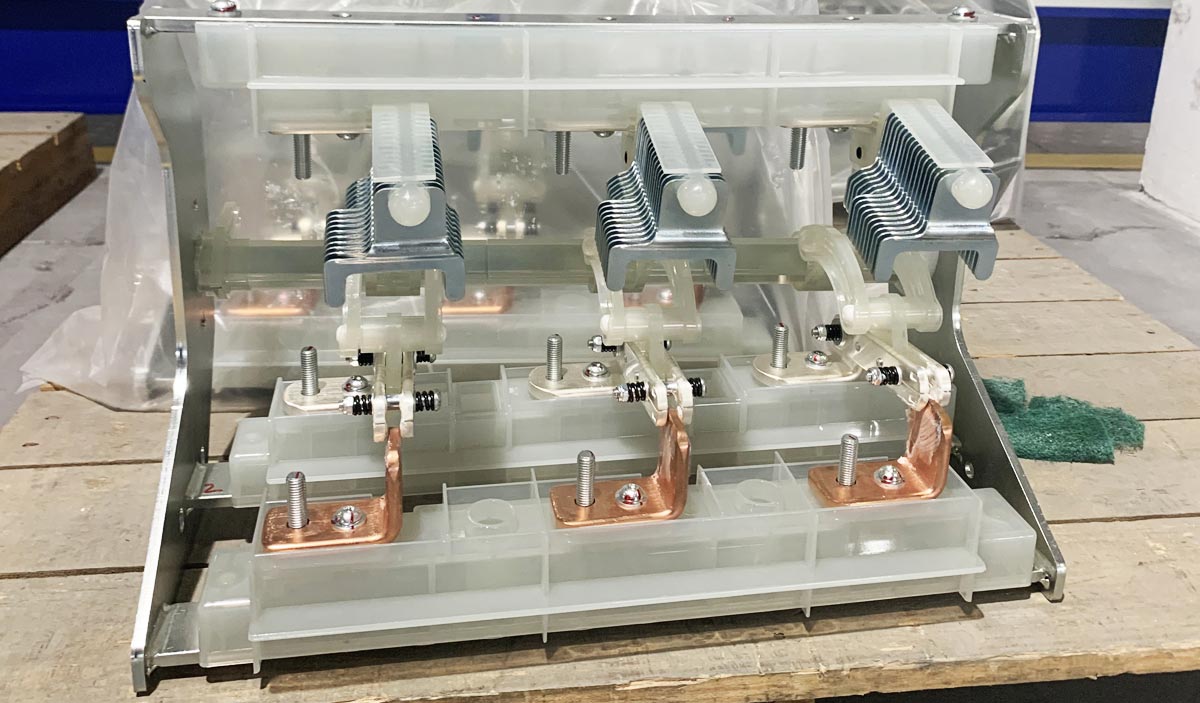

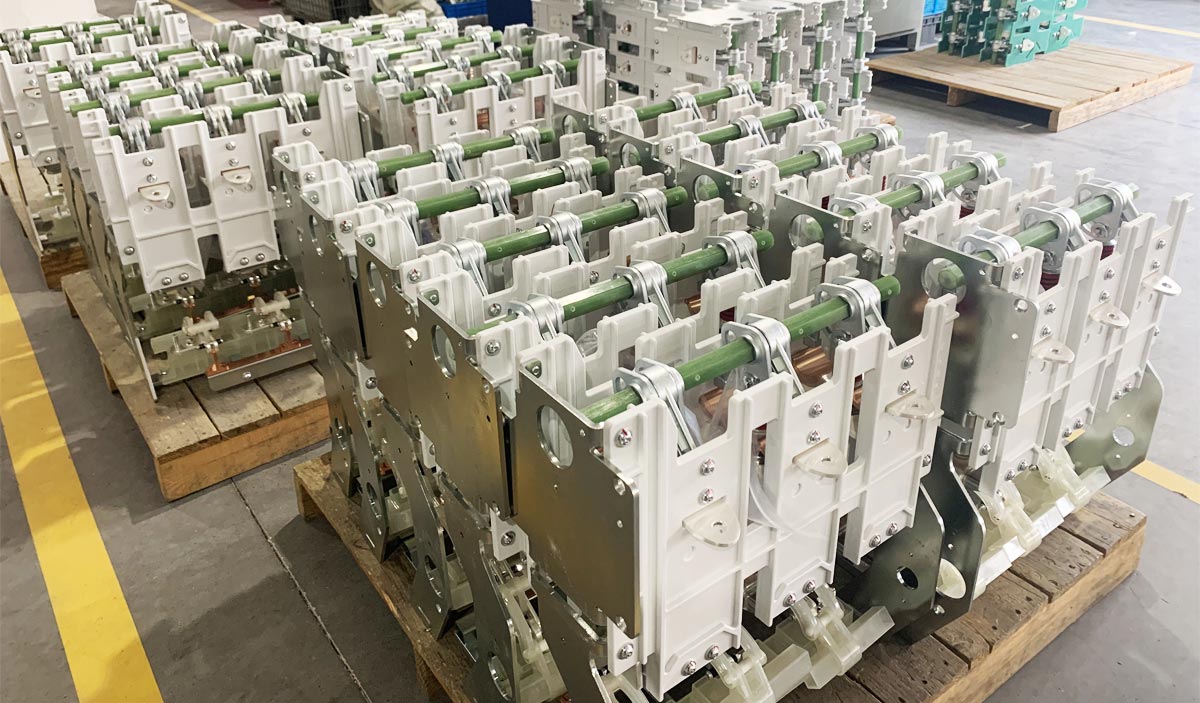

11KV:n keskijännitteen erotuskytkin
KDSG-12D/630-20-sarjan 11 kV:n keskijännitteen erotuskytkin on suunniteltu turvalliseen eristykseen ja luotettavaan kuormituksen kytkentään rengaspääyksiköissä ja kaasueristetyissä kojeistojärjestelmissä. Kiinalaisena valmistajana ja toimittajana Cotenele tarjoaa kompakteja, huoltovapaita, pitkäikäisiä ja vakaita erotuskytkimiä; voit valita tuotteemme luottavaisin mielin.

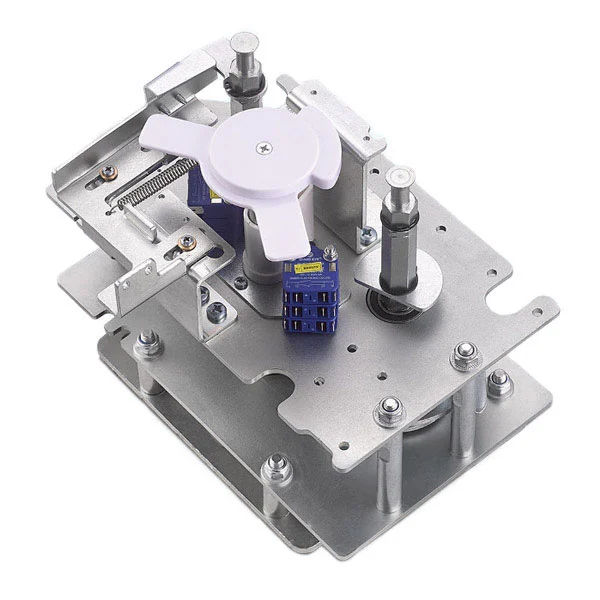

11KV:n erotusmekanismi keskijännitteisille sisäpaneeleille
Cotenelen KDSGM-12D/630-20 11KV eristysmekanismi keskijännitesisäpaneeleille
on jousikäyttöinen kolmiasentoinen erotinmekanismi, joka on suunniteltu erityisesti ympäristöystävällisille GIS-kojeistoille. Siinä on viisi estävää lukitusta turvallista katkaisua ja maadoitusta varten, mikä takaa korkean luotettavuuden, huoltovapaan suorituskyvyn ja käyttöturvallisuuden. Olemme luotettava valmistaja ja toimittaja, joka tarjoaa nopeita toimituksia ja OEM/ODM-räätälöintipalveluita teollisiin, yleishyödyllisiin ja kaupallisiin sähkönjakeluprojekteihin.
Common Ring -pääyksikön osat
Primääripiirin komponentit
- Vacuum Circuit Breaker (VCB)
- Load Break Switch (LBS)
- Erotin (eristin)
- Maadoituskytkin
Suojaus- ja mittauskomponentit
- Virtamuuntaja (CT)
- Jännitemuuntaja (VT)
- Sulakkeet
- Ylijännitesuoja
Ohjaus- ja osoitusosat
- Toimintamekanismi
- Lukitusjärjestelmä
- Jännitteen läsnäolon ilmaisin
- Toissijaiset päätelohkot
Eristys- ja tukikomponentit
- Eristimet
- Holkit
- Kiinteät tai kaasueristeiset rakenneosat
Avainkytkinlaitteet RMU-järjestelmissä
Vacuum Circuit Breaker (VCB)
Vacuum Circuit Breaker käyttää tyhjiötä sekä eristävänä että valokaaren sammutusaineena. Sen ydinkoskettimet on suljettu tyhjökatkaisijan sisään. Kun liikkuva kosketin irtoaa kiinteästä koskettimesta, syntyy sähkökaari. Tyhjiöympäristössä kaari hajoaa nopeasti ja sammuu metallihöyryn tiivistyessä. Valokaari sammuu luonnollisesti virran nollassa, ja dielektrinen lujuus palautuu nopeasti.
Sovellus: VCB:ille on ominaista suuri katkaisukyky, toistuva käyttökyky ja vähäiset huoltotarve. Niitä käytetään laajalti 3–10 kV jakelujärjestelmissä voimalinjojen ja laitteiden suojaamiseen ja ohjaukseen. Ne voivat katkaista sekä normaalin kuormitusvirran että oikosulkuvikavirran, mikä tarjoaa ylikuormitus-, oikosulkusuojauksen ja alijännitesuojan. VCB:t voidaan asentaa sekä ulos vedettäviin että kiinteään tyyppiseen kojeistoon.
Sovellus: VCB:ille on ominaista suuri katkaisukyky, toistuva käyttökyky ja vähäiset huoltotarve. Niitä käytetään laajalti 3–10 kV jakelujärjestelmissä voimalinjojen ja laitteiden suojaamiseen ja ohjaukseen. Ne voivat katkaista sekä normaalin kuormitusvirran että oikosulkuvikavirran, mikä tarjoaa ylikuormitus-, oikosulkusuojauksen ja alijännitesuojan. VCB:t voidaan asentaa sekä ulos vedettäviin että kiinteään tyyppiseen kojeistoon.
Load Break Switch (LBS)
Load Break Switch on kytkinlaite, joka sijaitsee erottimen ja katkaisijan välissä. Se on varustettu yksinkertaisella kaarisammutusmekanismilla ja voi muodostaa ja katkaista normaalin kuormitusvirran ja ylikuormitusvirran, mutta se ei voi katkaista oikosulkuvikavirtaa. Katkaisun jälkeen muodostuu yleensä näkyvä eristysrako.
Sovellus: LBS:ää käytetään sähköpiirien kytkemiseen normaaleissa kuormitusolosuhteissa. Koska se ei voi katkaista vikavirtoja, sitä käytetään yleensä yhdessä suurjännitesulakkeiden kanssa, jotka tarjoavat oikosulkusuojauksen. Sitä käytetään laajalti 10 kV:n ja sitä alemmissa jakelujärjestelmissä muuntajan ohjaukseen.
Sovellus: LBS:ää käytetään sähköpiirien kytkemiseen normaaleissa kuormitusolosuhteissa. Koska se ei voi katkaista vikavirtoja, sitä käytetään yleensä yhdessä suurjännitesulakkeiden kanssa, jotka tarjoavat oikosulkusuojauksen. Sitä käytetään laajalti 10 kV:n ja sitä alemmissa jakelujärjestelmissä muuntajan ohjaukseen.
Erotin
Erottimella on yksinkertainen rakenne. Sen pääominaisuus on selvästi näkyvä eristysrako avaamisen jälkeen, mikä varmistaa, että sähkölaitteet on turvallisesti eristetty virtalähteestä huollon aikana. Sillä ei ole valokaaren sammutuskykyä, eikä sitä saa käyttää kuormitusolosuhteissa.
Käyttö: Sitä käytetään pääasiassa huollon tai tarkastuksen aikana varmistamaan luotettava eristys laitteiden ja jännitteisen järjestelmän välillä, mikä tarjoaa selkeän ja näkyvän turvaerotuskohdan.
Käyttö: Sitä käytetään pääasiassa huollon tai tarkastuksen aikana varmistamaan luotettava eristys laitteiden ja jännitteisen järjestelmän välillä, mikä tarjoaa selkeän ja näkyvän turvaerotuskohdan.
Kytkinlaitteiden vertailu
| Tuote | Tyhjiökatkaisija | Load Break -kytkin | Erotin |
|---|---|---|---|
| Kaaren sammutuslaite | Tyhjiökatkaisija | Yksinkertainen valokaaren sammutuslaite | Ei valokaaren sammutuskykyä |
| Valmistus/katkaisukapasiteetti | Voi katkaista kuormitus- ja oikosulkuvirrat | Voi katkaista vain kuormitusvirran | Kuormavirtaa ei voi katkaista |
| Ensisijainen tarkoitus | Suojaus ja valvonta | Kuorman vaihto | Eristäytyminen |
| Yhteyden katkeaminen Näkyvyys | Ei näkyvää yhteyden katkeamista | Yleensä näkyvä yhteyden katkeaminen | Selkeä näkyvä eristysrako |

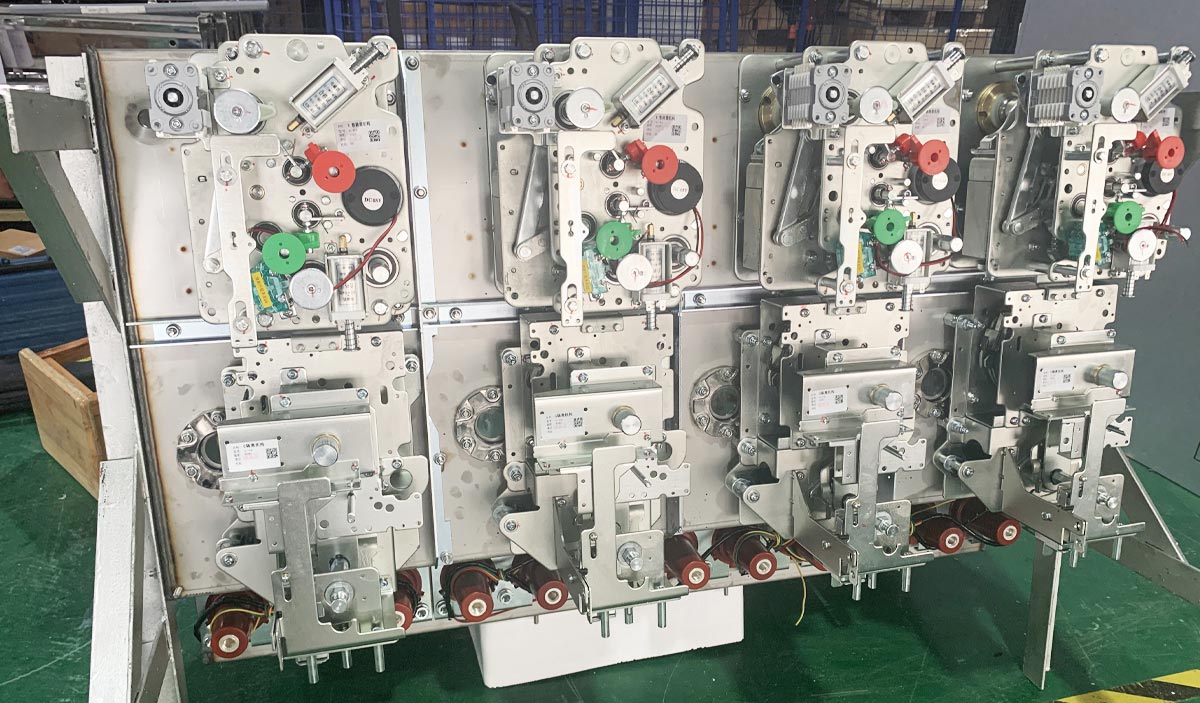

Toimintamekanismi
Toimintamekanismi on olennainen suoritusyksikköRing-pääyksikön osat, joka vastaa pääkytkimien ja maadoituskytkimien avaus- ja sulkemistoimintojen ohjaamisesta. Se muuntaa mekaanisen, sähkömagneettisen tai varastoidun jousienergian tarkaksi mekaaniseksi liikkeeksi varmistaakseen luotettavan kytkentätehon.
Yleiset toimintamekanismit
- Jousikäyttöinen mekanismi: Yleisimmin käytetty tyyppi, joka varastoi energiaa jousessa nopeaan ja luotettavaan toimintaan.
- Magneettinen mekanismi: Yksinkertainen rakenne, korkea luotettavuus ja alhaiset huoltovaatimukset.
- Manuaalinen mekanismi: Käytetään vara- tai edullisena ratkaisuna perusjakelujärjestelmiin.
RMU-yksikkötyypit ja toimintamekanismit
| RMU-tyyppi | Yksikön nimi | Pääkytkinkomponentti | Toimintamekanismin tyyppi | Kuvaus |
|---|---|---|---|---|
| C-yksikkö | Load Break -kytkinyksikkö | Load Break Switch (LBS) | Jousitoiminen mekanismi | Yhden kevään toiminta; valinnainen moottorointi saatavilla |
| F-yksikkö | LBS-sulakkeiden yhdistelmäyksikkö | LBS + sulake | Jousimekanismi laukaisutoiminnolla | Dual jousijärjestelmä; sulakelaukaisin laukaisu |
| V-yksikkö | Tyhjiökatkaisijayksikkö | Vacuum Circuit Breaker (VCB) | Jousi / magneettinen toimilaite | Katkaisee vikavirran; toimii suojareleiden kanssa |
| D-yksikkö | Kiskon nousuyksikkö | Ei pääkytkintä | Ei mitään | Käytetään osien väliseen virtakiskoliitäntään |
Irrotettava kytkinlaite vs RMU
| Tuote | Irrotettava kytkinlaite (KYN28) | Ring-pääyksikkö (RMU) |
|---|---|---|
| Pääkytkinkomponentti | Irrotettava tyhjiökatkaisin | Load Break Switch + sulakkeet tai kiinteä VCB |
| Erottimen toiminto | Vaihdettu ulosvedettävällä trukilla | Integroitu 3-asentoinen kytkin |
| Sulakkeet | Harvemmin yleistä | Yleinen muuntajan suojaukseen |
| Rakenne | Irrotettava muotoilu | Kiinteä kompakti muotoilu |
| Suojaustoiminto | Kehittyneet suojajärjestelmät | Yksinkertaisempi sulakepohjainen suojaus |
| Koko | Suurempi | Kompakti |
