Laadukas rengaspääyksikön valmistaja luotettavaa virranjakelua varten
Ring-pääyksikkö on eräänlainenkeskijännitekojeistotkäytetään sähkönjakeluverkoissa. Se on kompakti, tehtaalla koottu, metallikoteloitu kojeistokomponenttien sarja (kuten kuormankatkaisijat, sulakkeet ja kiskot), joita käytetään tyypillisesti nimellisjännitetasoilla 10 kV - 40,5 kV.
Rengaspääyksiköt voidaan jakaa kaasueristettyihin RMU-yksiköihin ja ympäristöystävällisiin RMU-yksiköihin eristysaineen perusteella. Kaasueristetyt RMU:t käyttävät tyypillisesti SF₆:ta eristys- ja kaarensammutusväliaineena, kun taas ympäristöystävälliset RMU:t käyttävät ympäristöystävällisiä kaasuja, kuten kuivaa ilmaa, N2:ta tai muita vihreän kaasun seoksia, sekä tyhjiön katkaisutekniikkaa. On myös eräänlainen kiinteästi eristetty RMU, joka käyttää yleensä epoksihartsia eristemateriaalina.
Rengaspääyksiköt voidaan jakaa kaasueristettyihin RMU-yksiköihin ja ympäristöystävällisiin RMU-yksiköihin eristysaineen perusteella. Kaasueristetyt RMU:t käyttävät tyypillisesti SF₆:ta eristys- ja kaarensammutusväliaineena, kun taas ympäristöystävälliset RMU:t käyttävät ympäristöystävällisiä kaasuja, kuten kuivaa ilmaa, N2:ta tai muita vihreän kaasun seoksia, sekä tyhjiön katkaisutekniikkaa. On myös eräänlainen kiinteästi eristetty RMU, joka käyttää yleensä epoksihartsia eristemateriaalina.
- View as

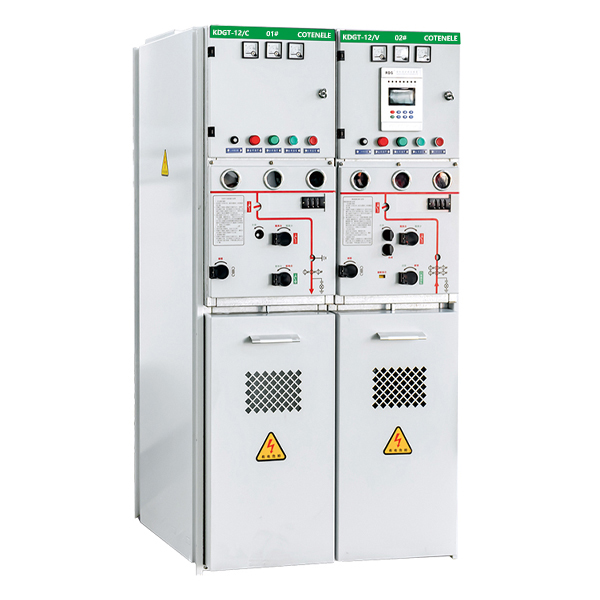

Keskijännitteinen kiinteä eristetty rengaspääyksikkö
Cotenele on useiden vuosien ajan sitoutunut innovaatioihin sekä uusien tuotteiden ja teknologioiden tutkimukseen ja kehittämiseen, ja keskijännitteinen, eristetty rengaspääyksikkö on yksi äskettäin kehitetyistä uusista tuotteistamme. Keskijännitteinen, kiinteästi eristetty rengaspääyksikkö edustaa tärkeää suuntaa älykkään ja integroidun teknologian kehityksessä keskijännitekojeistoille. Sen ydinetuja ovat ympäristöystävälliset eristemateriaalit ja parempi luotettavuus. Jatkuvasti materiaali- ja prosessihaasteiden voittamisen jälkeen siitä on vähitellen tulossa ihanteellinen valinta monissa keskeisissä sovellusskenaarioissa.

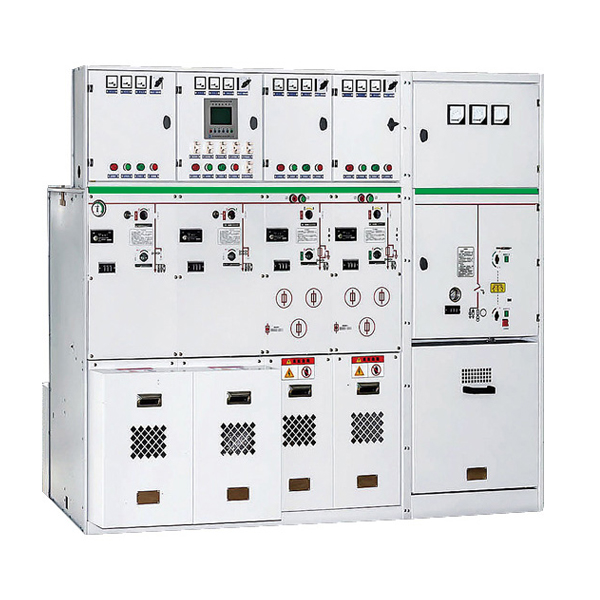

36KV:n ympäristöystävällinen rengaspääyksikkö
Tärkeänä RMU-valmistajana ja viejänä Kiinassa Cotenele on toimittanut lukuisia 36KV:n ympäristöystävällisiä rengaspääyksiköitä jakelujärjestelmiin Euroopassa ja Etelä-Amerikassa useiden vuosien ajan. Näitä ympäristöystävällisiä kaasueristeisiä rengaspääyksiköitä käytetään laajalti kaupunkien jakeluverkoissa, teollisissa ja kaupallisissa sovelluksissa, liikenneinfrastruktuurin rakentamisessa ja muilla aloilla.Tällaisten SF-renkaiden tärkeimmät ominaisuudet ovat, että ne eivät sisällä kuivaa ilmaa. typpeä eristävänä kaasuna, mikä on hyödyllistä ympäristön suojelemiseksi.

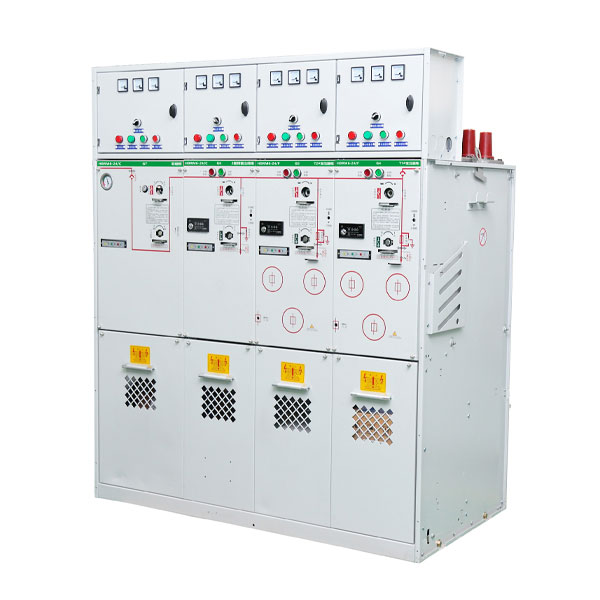

24KV SF6 Ilmainen ympäristöystävällinen kytkinlaite
Cotenele on suuri 24KV SF6 -vapaiden ympäristöystävällisten kytkinlaitteiden valmistaja Kiinassa, 24kV:n ympäristöystävällisten kytkinlaitteiden tärkein ominaisuus on, että tämä keskijännitekojeisto tai rengaspääyksikkö ei enää käytä SF₆:a (rikkiheksafluoridia), perinteistä kasvihuonekaasua, eristeaineenaan. Sen sijaan se käyttää ympäristöystävällisiä kaasuja, kuten kuivaa ilmaa ja typpeä (N₂) tai kiinteitä eristemateriaaleja eristyksen aikaansaamiseksi. 24KV RMU SF6 Free Environmentally Friendly kytkinlaite täyttää asiaankuuluvat kansainväliset standardit, kuten IEC 62271 -sarja, EU:n F-kaasuasetus (EU) 2024/7,507-sarja 2024/2024. UL/NEMA-standardit.

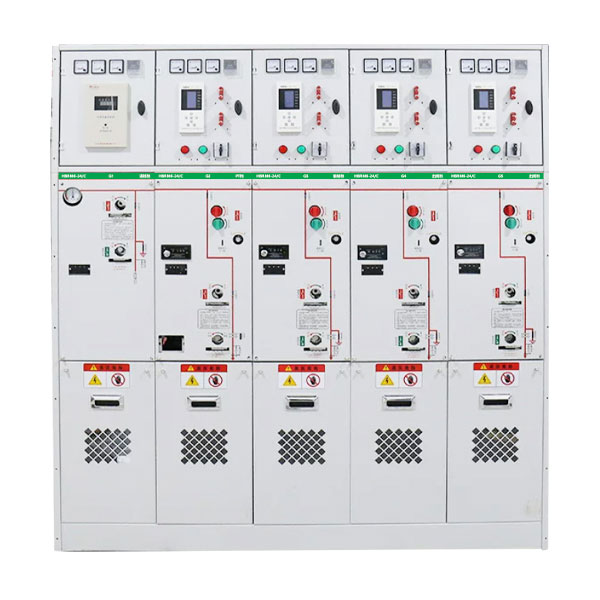

12KV:n ympäristöystävällinen kaasueristetty kytkinlaite
Cotenele on suuri kojeistovalmistaja ja viejä Kiinassa, ja 12KV:n ympäristöystävällinen kaasueristeinen kytkinlaitteistomme on saanut laajaa tunnustusta käyttäjiltä Euroopan ja Etelä-Amerikan markkinoilla. Tämä ympäristöystävällinen kaasueristeinen kojeisto käyttää matalapaineista kuivaa ilmaa ja typpeä ja muita ympäristöystävällisiä kaasuja teollisena sekundaarina, siviilikäyttöisenä eristysväliaineena ja laajalti eristeverkossa. sähköasemat, teollisuus- ja kaivosyritysten sähköasemat, kaupunkien asuinalueet, lentokentät, rautatiet ja muut paikat.

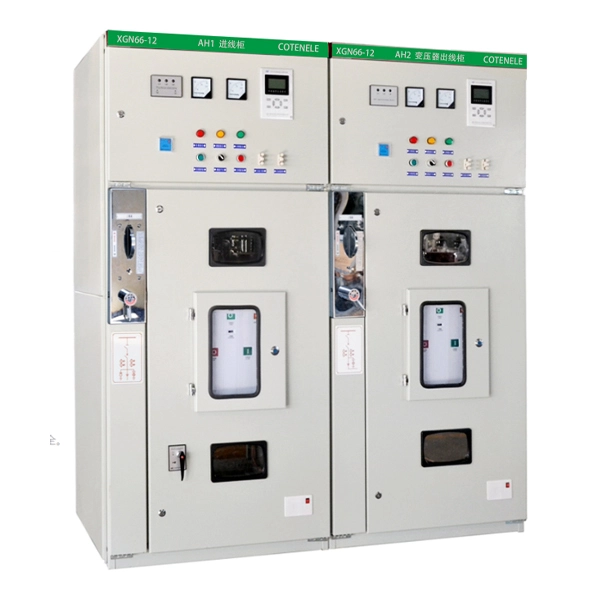

11KV RMU:n keskijänniterengaspääyksikön MV-kytkinlaite
Cotenele on suuri keskijänniterengaspääyksiköiden ja niiden sisäisten ydinkomponenttien valmistaja ja toimittaja Kiinassa.Keskijännite-RMU:mme viedään pääasiassa sellaisille alueille kuin Eurooppaan ja Lähi-itään. XGN66-12-sarjan 11KV RMU-keskijänniterengaspääyksikkö MV-kytkinlaite on sisätiloissa oleva kiinteä AC metallikoteloitu kytkinlaitteisto. kolmivaiheiset sähköjärjestelmät. Sitä käytetään laajalti virranjakelussa, piirien ohjauksessa ja suojauksessa sovelluksissa, kuten sähköasemissa, teollisuuslaitoksissa, korkeissa rakennuksissa, asuinyhteisöissä ja alustaan asennetuissa muuntajissa.

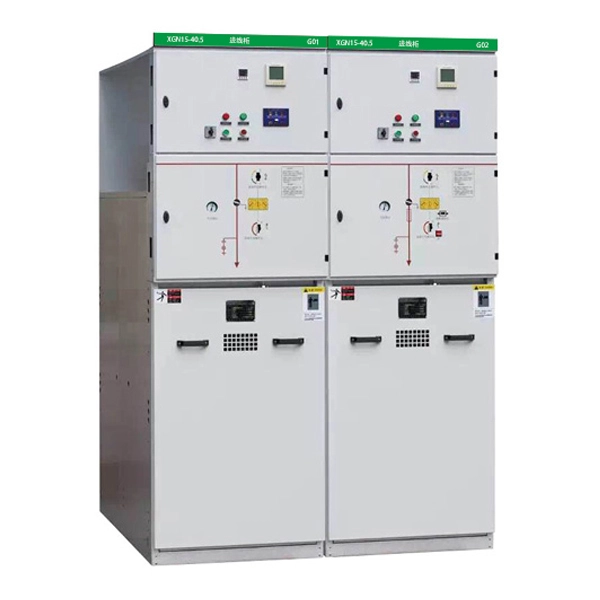

33KV RMU MV Kaasueristetty rengaspääkytkinlaite
Cotenele on yksi HXGN-40.5-sarjan 33KV RMU MV kaasueristeisen rengaspääkytkinlaitteiden tärkeimmistä toimittajista Kiinan State Grid Corporationille. Renkaan pääyksikkötuotteitamme ei myydä vain kotimaassa, vaan myös viedään useisiin maihin ja alueisiin Afrikassa, Euroopassa ja Lähi-idässä. HXGN-40.5-sarjan 35KV-keskijänniterengaspääyksikkö on 50 Hz AC:n kolmivaiheinen sisäkäyttöinen keskijännitejakelulaitteisto. Sillä on turvallisen käytön ominaisuudet, ilmasto ei vaikuta siihen, helppo asennus, vähäinen huolto ja pieni koko, ja se soveltuu asennettavaksi laatikkotyyppisille sähköasemille.
Mikä on Ring-pääyksikkö?
Ring Main Unit (RMU) on joukko keskijännitekojeistoja, joita käytetään jakeluverkoissa. Se integroi avainkomponentit, kuten kuormakytkimet ja sulakkeet metalliseen tai ei-metalliseen koteloon.
Se on nimetty sen yleisen sovelluksen mukaan rengastyyppisissä jakeluverkoissa, jotka tarjoavat korkean virransyötön luotettavuuden. Tällaisessa rengaskokoonpanossa jakelulinjat muodostavat suljetun silmukan, mikä mahdollistaa tehon syöttämisen molemmista suunnista.
Vian sattuessa jollakin linjan osuudella viallinen osa voidaan nopeasti eristää ja sähkö voidaan palauttaa vastakkaiselta puolelta, mikä minimoi katkosalueen.
RMU eristystyypit
- SF₆-kaasueristetty tyyppi (erinomainen suorituskyky, mutta suuri kasvihuonevaikutus, edelleen laajalti käytössä)
- Kiinteä eristetty tyyppi (ympäristöystävällinen ja turvallinen, korvaa asteittain SF₆:n)
- Ilmaeristetty tyyppi (halvemmat, mutta suurempi koko)
- Ympäristöystävällinen kaasueristetty tyyppi (tulevaisuuden kehitystrendi)
RMU:ita käytetään laajasti kaupunkien jakeluverkoissa, kaupallisissa rakennuksissa, teollisuus- ja kaivosyrityksissä, infrastruktuuriprojekteissa ja uusiutuvan energian järjestelmissä.
Sisäiset ydinkomponentit
- Kuorman katkaisija (kuormitusvirran muodostamiseen ja katkaisemiseen)
- Sulake (vikavirran katkaisemiseen)
- Maadoituskytkin (huoltoturvallisuuden vuoksi)
Miksi sitä kutsutaan rengasverkoksi?
Perinteisissä sähkönjakelujärjestelmissä sähkö syötetään säteittäisessä rakenteessa yhdeltä sähköasemalta. Jos vika ilmenee, jatkokäyttäjät kokevat katkoksia.
Rengasverkko yhdistää useita RMU-kaappeja suljetun piirin piiriin. Normaalissa käytössä järjestelmä toimii avoimessa tilassa, mikä mahdollistaa virransyötön molemmista suunnista ilman oikosulkua.
Vian ilmetessä viallinen osa eristetään ja normaalisti avoin kohta suljetaan virran palauttamiseksi vastakkaisesta suunnasta, mikä parantaa luotettavuutta ja joustavuutta.
Rakentaminen ja keskeiset komponentit
Kuorman katkaisukytkin (C-yksikkö)
Voi turvallisesti muodostaa ja katkaista normaalin kuormitusvirran, mutta ei voi katkaista oikosulkuvirtoja.
Sulake (F-yksikkö)
Yhdistetty kuorman katkaisijaan muuntajan suojaamiseksi. Vikatilanteissa sulake toimii ja laukaisee kytkimen.
Katkaisija (V-yksikkö)
Käyttää alipainekatkaisijoita vikavirtojen katkaisemiseen. Käytetään tyypillisesti sisääntuleviin piireihin ja kriittisiin kuormiin.
Täysin eristetty ja tiivistetty muotoilu
Nykyaikaiset RMU:t käyttävät SF₆-kaasua tai ympäristöystävällisiä kaasuja suljetussa säiliörakenteessa. Tämä varmistaa kompaktin rakenteen, korkean luotettavuuden ja pölyn, kosteuden ja saastumisenkestävyyden.
Pääsovellusalueet
- Asuinkompleksit
- Liikerakennukset
- Kaupunkien jakeluverkot
- Teollisuuspuistot ja tehtaat
Renkaan pääyksiköiden luokitus
Eristysväliaineen mukaan
- SF₆-kaasueristetty tyyppi
- Kiinteä eristetty tyyppi
- Ilmaeristetty tyyppi
- Ympäristöystävällinen kaasueristetty tyyppi
| Tyyppi | Eristys Medium | Tärkeimmät ominaisuudet | Ympäristöhuomautus |
| SF₆-eristetty RMU | Rikkiheksafluoridi (SF₆) | Kompakti, täysin tiivis, ei vaikuta ympäristöolosuhteisiin, pitkät huoltovälit. | SF₆:lla on suuri ilmaston lämpenemispotentiaali; laitokset ovat siirtymässä vaihtoehtoihin. |
| Ympäristöystävällinen kaasueristetty RMU | Luonnonkaasut tai matalan GWP:n kaasut (kuiva ilma, typpi, fluoritriili/fluoroketoni-seokset) | Sama kompakti jalanjälki kuin SF₆-yksiköillä, merkittävästi pienempi ympäristövaikutus | Kutsutaan usein "vihreäksi kaasuksi" tai "ympäristöystävälliseksi" RMU:ksi. |
| Ilmaeristetty RMU (AIR) | Ympäristön ilma | Suurempi jalanjälki, pienemmät ennakkokustannukset, helppo visuaalinen tarkastus. | Käytetään tyypillisesti sisätiloissa, joissa tila ei ole kriittinen. |
| Kiinteä-eristetty RMU | Kiinteät dielektriset materiaalit (esim. epoksihartsi) | Ei kasvihuonekaasuja, täysin suljettu kosteudelta ja saastumiselta, kompakti, vähän huoltoa. | Usein luokiteltu ympäristöystävällisyyteen. |
Toiminnallisen yksikön mukaan
- C-yksikkö: Kuormankatkaisukytkinyksikkö
- F-yksikkö: Kytkin-sulakeyhdistelmäyksikkö
- V-yksikkö: Tyhjiökatkaisijayksikkö
- G-yksikkö: Sectionalizer tai eristysyksikkö
| Yksikkötyyppi | Ydinkomponentit | Toiminto |
| C-yksikkö | Katkaisija | Tekee, kuljettaa ja katkaisee sekä normaaleja kuormitusvirtoja että oikosulkuvirtoja. Käytetään syöttölaitteen suojaamiseen, kun tarvitaan toistuvia vikoja. |
| F-yksikkö | Kuormakatkaisin + sulakeyhdistelmä | Kuormankatkaisukytkin käsittelee normaaleja kuormitusvirtoja;sulake tarjoaa oikosulkusuojauksen. Käytetään yleisesti muuntajan syöttöyksiköissä. |
| V-yksikkö | Tyhjiökatkaisija | Samanlainen kuin C, mutta erityisesti tyhjiökatkaisijoita käyttävä. Soveltuu sovelluksiin, jotka vaativat nopeaa ja luotettavaa vianpoistoa. |
| G-yksikkö | Erotin (lsolaattori) | Tarjoaa näkyvän eristyksen ja maadoituksen, mutta ei voi katkaista kuormitusvirtaa tai vikavirtaa. Käytetään saapuvan/lähtevän eristyspisteenä tai osiointiin. |
| SL/S-yksikkö | Kuormituskatkaisin (erillinen) | Tekee ja katkaisee normaaleja kuormitusvirtoja, mutta ei sisällä sulaketta. Käytetään silmukassa oleviin renkaisiin/ulostuloihin. |
RMU vs metallipäällysteinen kytkinlaite
Metallipäällysteisissä kojeistoissa käytetään täysin erotettuja osastoja virtakisko-, katkaisija- ja kaapeliosille, mikä takaa korkean turvallisuuden ja eristyspisteiden näkyvyyden.
RMU:t puolestaan ovat kompakteja, täysin suljettuja järjestelmiä, jotka on suunniteltu jakeluverkkoihin, jotka vaativat luotettavuutta, pientä jalanjälkeä ja vähäistä huoltoa.
| Ominaisuus | Ring-pääyksikkö (RMU) | Metallipäällysteiset kytkinlaitteet (esim. KYN) |
| Jalanjälki | Kompakti;leveys tyypillisesti 300-600 mm | Suurempi;leveys tyypillisesti 800-1000 mm |
| Eristys | Useimmiten kaasueristetyt (SF₆tai vaihtoehdot) suljetuissa säiliöissä | Pääosin ilmaeristetty näkyvillä kiskoilla |
| Ensisijaiset kytkimet | Kuormankatkaisin + sulakkeet (pääasiassa) | Tyhjiökytkimet (pääasiassa) |
| Maksaa | Matalampi, yksinkertaisuuden ja tiiviyden vuoksi | Korkeampi, edistyneemmällä suojauksella |
| Tyypillinen rooli | Toisiojakelu, rengasverkot, kompakti sähköasemat | Ensisijainen jakelu, sähköaseman syöttölaitteet, suurten moottoreiden suora käynnistys |
Miksi valita Cotenele?
Cotenele on Kiinan State Grid Corporationin tärkeä kumppani. Meillä on oma tehdas, jonka pinta-ala on yli 30 000 neliömetriä.
Tuotevalikoimaamme kuuluvat kaasueristeiset kojeistot, ympäristöystävälliset kojeistot ja rengaspääyksiköt, joiden nimellisjännitteet ovat 12 kV - 40,5 kV.
Kaikki sisäiset komponentit valmistetaan itse. Meillä on ISO9001-, ISO14001- ja ISO18001-sertifikaatit.
Tuotteitamme käytetään laajalti sähkö-, rautatie-, petrokemian- ja kunnallisrakennusteollisuudessa. Pääkonttorimme sijaitsee Liushin kaupungissa, Yueqingin kaupungissa Wenzhoussa, joka tunnetaan Kiinan "sähköpääkaupungina".
Ring Main Unit on kompakti ja erittäin luotettava keskijännitekojeistoratkaisu. Se mahdollistaa rengastyyppisen verkkotoiminnan, mikä parantaa virransyötön luotettavuutta ja toiminnan joustavuutta.
Nykyaikainen RMU-tekniikka kehittyy kohti:
- SF₆-vapaat ympäristöystävälliset eristysjärjestelmät
- Integrointi digitaalisiin valvonta- ja kauko-ohjausjärjestelmiin
