Mitkä ovat keskijännitekytkinlaitteiden tyypit?

Keskijännitekojeistoon välttämätön sähkölaite sähkölaitteiden ohjaamiseen, suojaamiseen ja eristämiseen, joiden nimellisjännite on 3,6 kV - 40,5 kV sähkönjakeluverkoissa.

Käyttöön, kustannuksiin ja ympäristöolosuhteisiin perustuvia tyyppejä on useita, mukaan lukien ulos vedettävät (keskiasennetut) kojeistot, kiinteät kojeistot, rengaspääyksiköt (RMU:t), kaasueristeiset kojeistot ja kiinteästi eristetyt kojeistot.

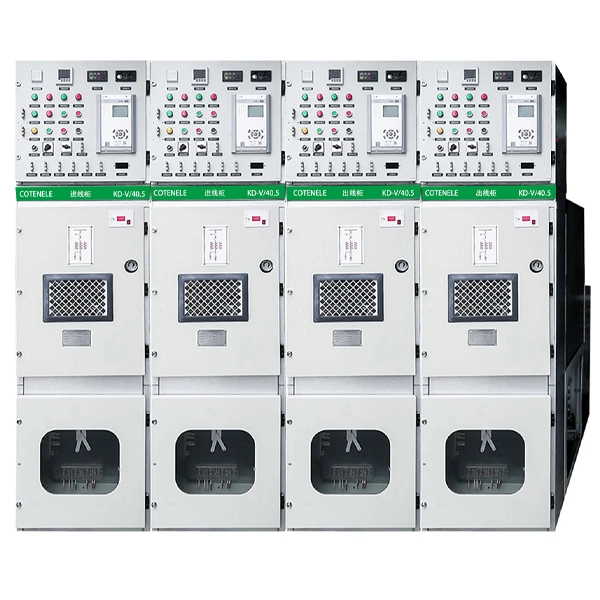

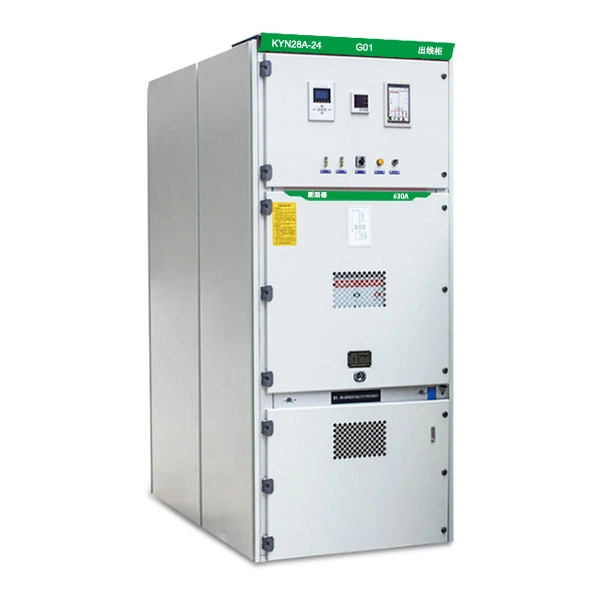

1. Irrotettava kytkinlaite

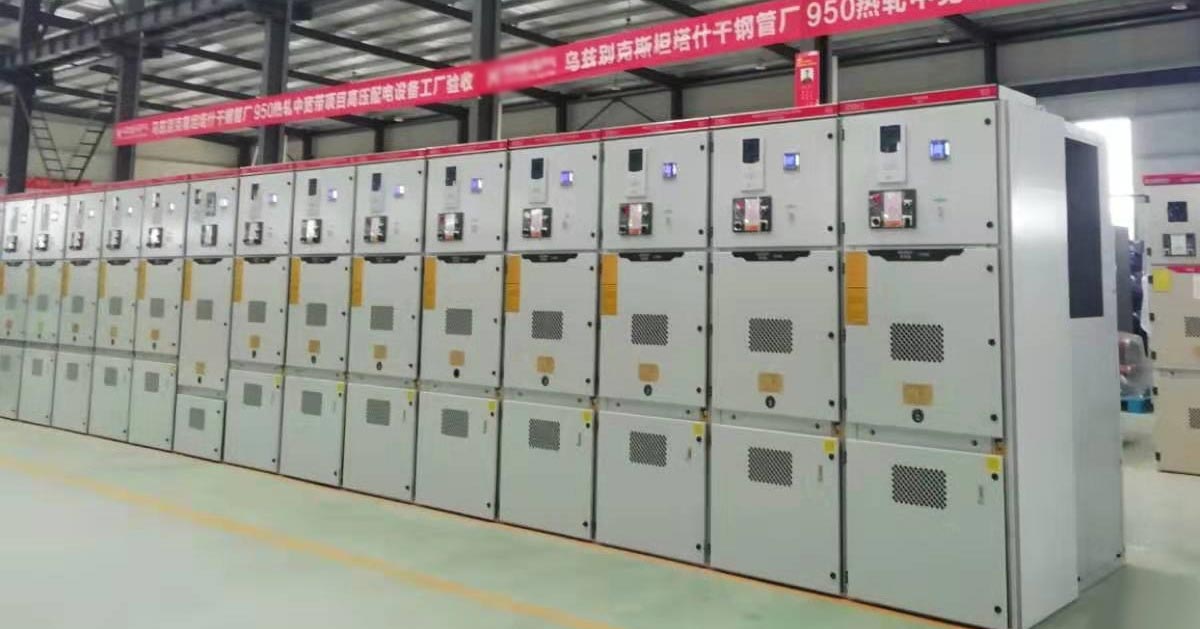

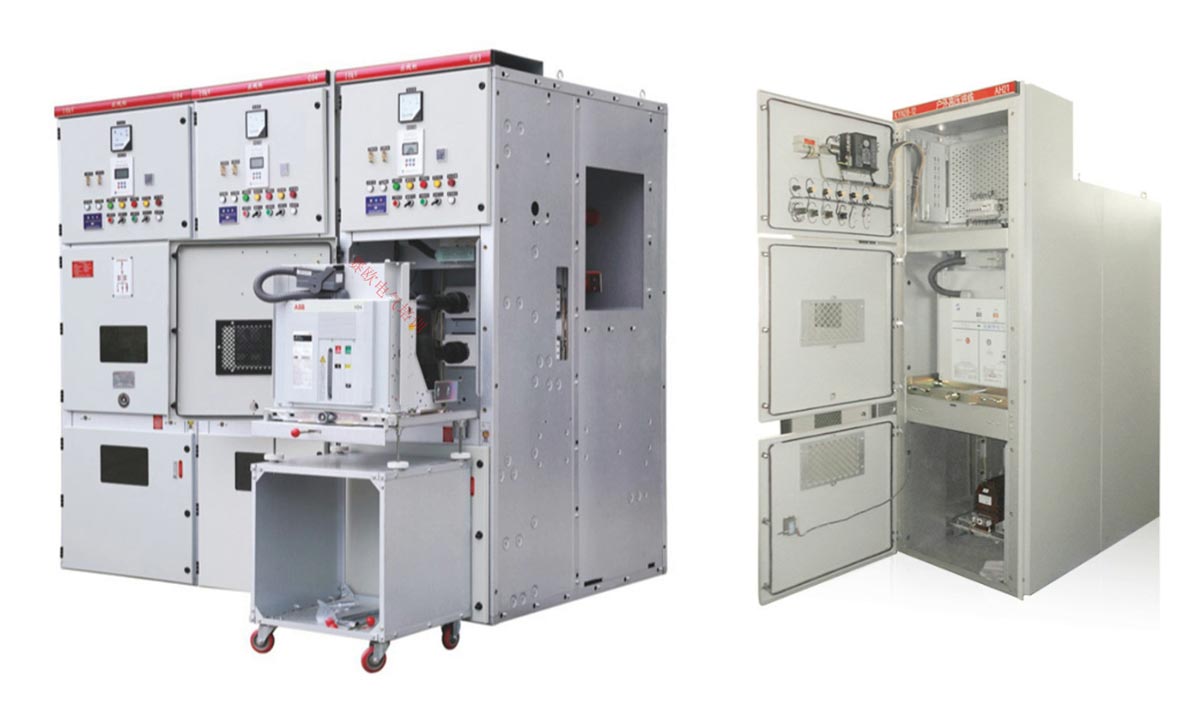

Tämän kojeiston alipainekatkaisin asennetaan yleensä liikuteltavaan käsikärryyn, joka on helposti siirrettävissä kaappiin ja sieltä pois.

Suurin etu on nopea huolto ja vaihto: viallinen katkaisija voidaan vaihtaa varayksikköön muutamassa minuutissa, mikä vähentää huomattavasti seisokkiaikaa.

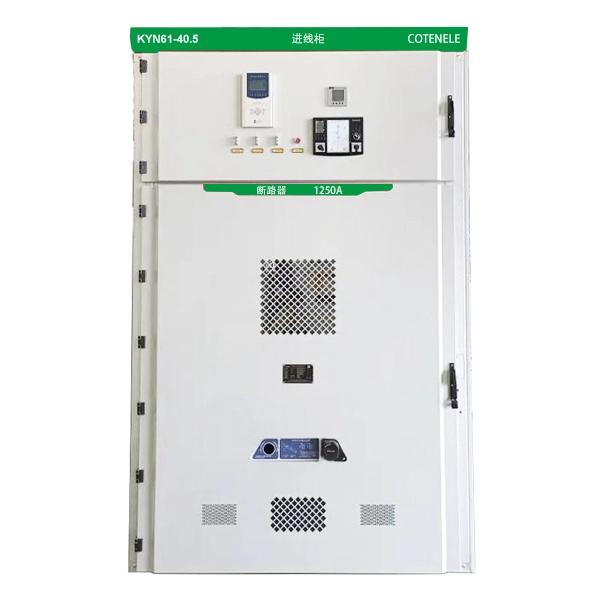

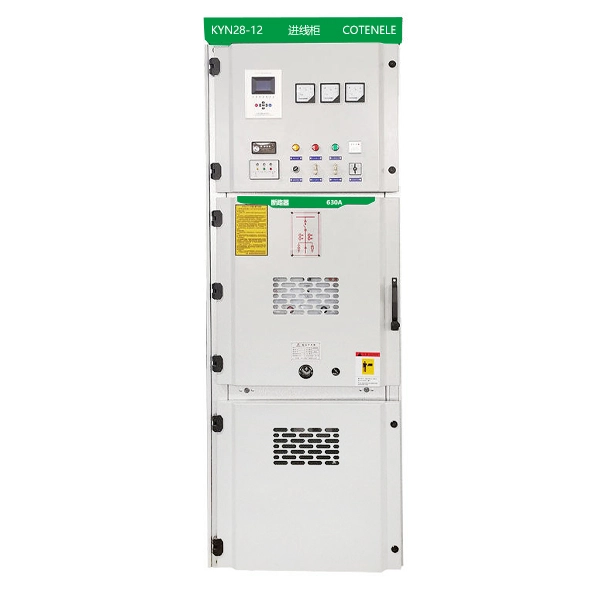

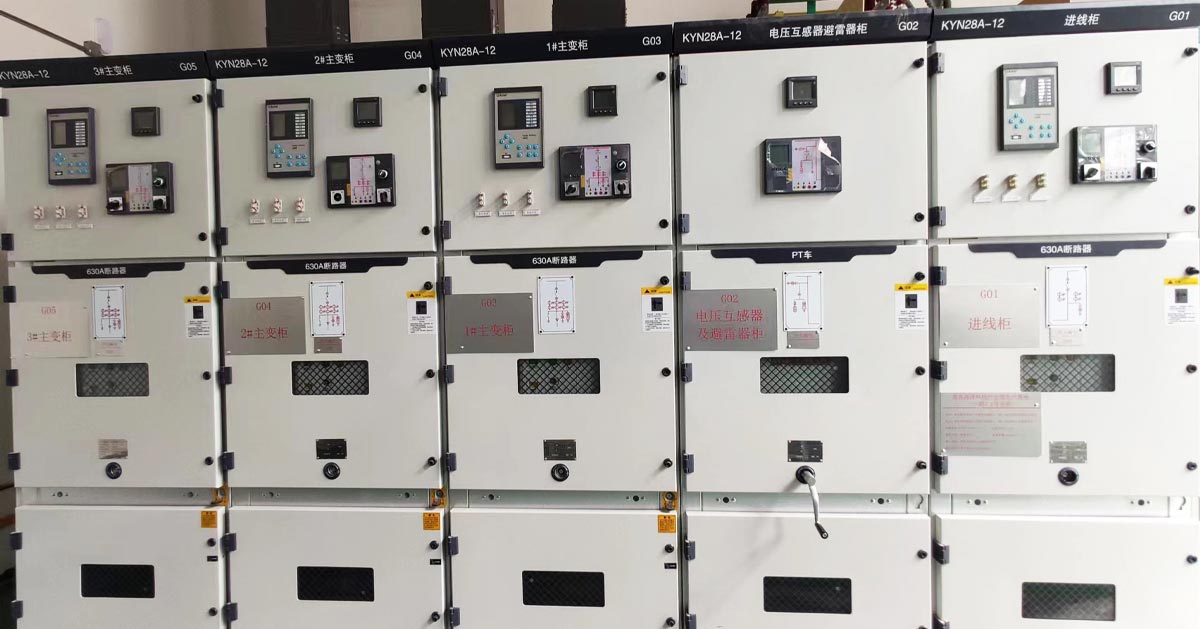

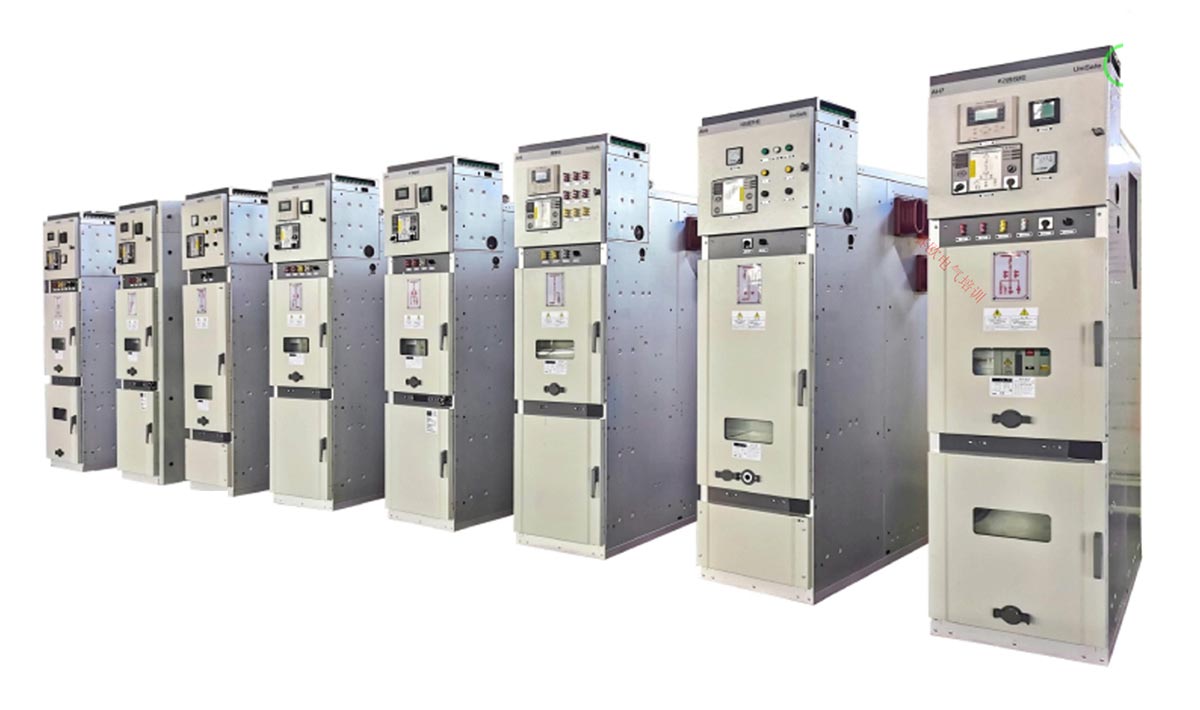

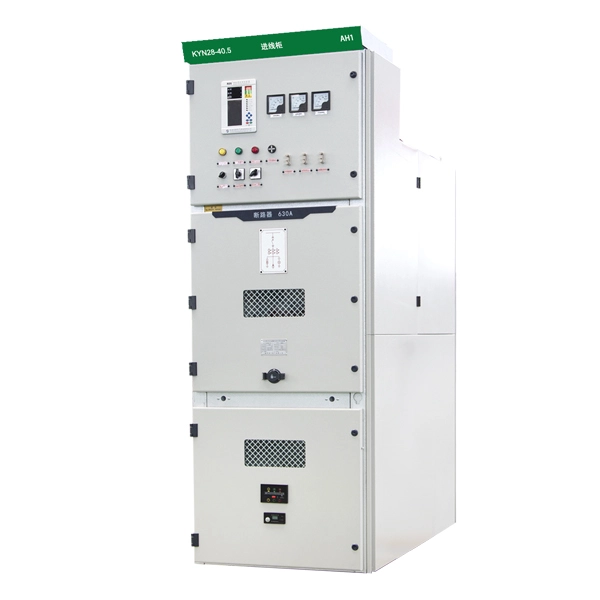

Vedettävät tyypit, kuten KYN28 12, tarjoavat myös joustavan kokoonpanon ja luotettavat mekaaniset lukitukset. Niitä käytetään laajasti sähköasemissa, teollisuuslaitoksissa ja sähkönjakelujärjestelmissä, joissa vaaditaan korkeaa luotettavuutta ja helppoa huoltoa.

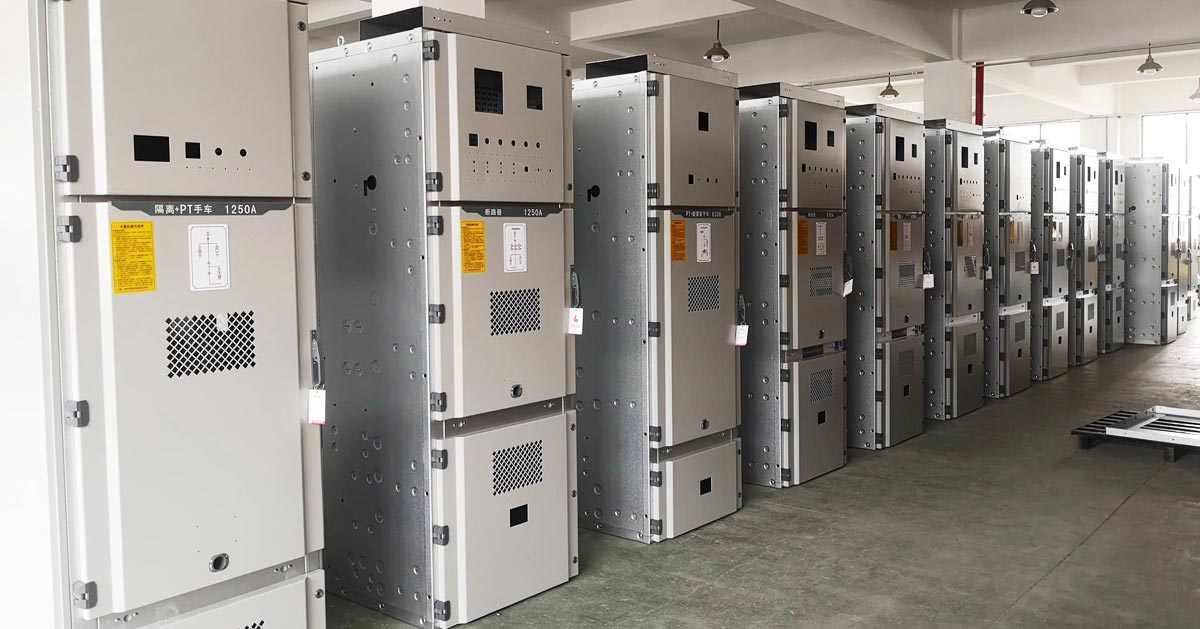

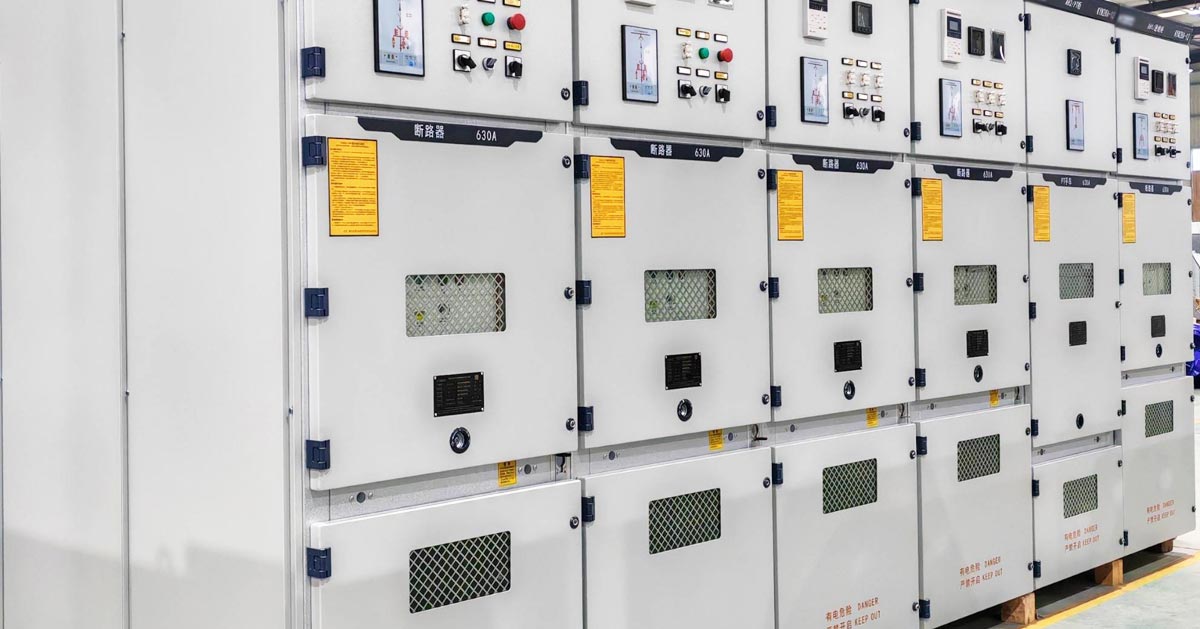

2. Kiinteät kytkinlaitteet

Kiinteä kytkinlaite pitää kaikki pääkomponentit pysyvästi asennettuna paneelin sisällä.

Tämä rakenne johtaa alhaisempiin materiaali- ja valmistuskustannuksiin, jotka ovat usein 30–50 prosenttia pienemmät kuin vedettävät tyypit.

Kompromissi on pidempi korjausaika, koska mikä tahansa vika vaatii koko osan jännitteenpoiston.

Kiinteitä tyyppejä (kuten XGN2 12) käytetään edelleen laajalti budjettirajoitteisissa projekteissa, toisiopiireissä tai paikoissa, joissa kytkentätoiminnot ovat harvinaisia.

3. Ring Main Units (RMU:t)

RMU on kompakti, tehtaalla koottu kojeisto, jota käytetään pääasiassa toisiojakeluverkoissa.

Katkaisijoiden sijasta useimmat RMU:t käyttävät kuormituskatkaisijoita yhdistettynä sulakkeisiin muuntajan suojaamiseksi.

Ne soveltuvat rengaspääverkkoihin, kompakteihin sähköasemiin ja ulkokaappiasennuksiin pienen kokonsa ja alhaisempien kustannustensa ansiosta.

Suurin rajoitus on, että ne eivät voi katkaista suuria oikosulkuvirtoja itsenäisesti ja luottaa sulakkeisiin tai ylävirran katkaisimiin vikasuojauksessa.

4. Kaasueristetyt kytkinlaitteet (GIS)

Kaasueristetty kojeisto sulkee kaikki jännitteiset osat tiiviiseen säiliöön, joka on täytetty eristävällä kaasulla, tyypillisesti SF6:lla tai uudemmalla ympäristöystävällisellä kuivalla ilmalla tai fluoronitriiliseoksilla.

Koska kaasulla on paljon korkeampi dielektrinen lujuus kuin ilmalla, GIS-laitteet voivat olla 50–70 prosenttia pienempiä kuin ilmaeristetyt kojeistot.

Se on täysin tiivis kosteutta, pölyä ja suolaa vastaan, joten se sopii ankariin ympäristöihin, kuten rannikkoalueille, maanalaisille sähköasemille tai offshore-lautoille.

Haittoja ovat korkeammat alkukustannukset ja SF6-pohjaisissa järjestelmissä ympäristöongelmat.

5. Kiinteä eristetty kytkinlaite

Kiinteissä eristetyissä malleissa suurjännitejohtimet on upotettu epoksihartsiin tai vastaaviin kiinteisiin materiaaleihin.

Tämä tarjoaa täysin tiiviin ja kosketusturvallisen rakenteen, joka eliminoi riippuvuuden ilmavälistä tai kaasun paineesta.

Kiinteästi eristetty kojeisto on immuuni korkeudelle, kosteudelle ja saasteille, ja se on SF6-vapaa, mikä tekee siitä ympäristöystävällisen.

Vaikka sen hinta on korkeampi kuin tavanomaisten ilmaeristeisten kytkinlaitteiden, se tarjoaa hyvän tasapainon turvallisuuden, tiiviyden ja kestävyyden välillä, ja sitä käytetään laajalti vihreissä rakennuksissa ja älykkäissä verkkoprojekteissa.

Tärkeimmät erot

• Rakenne: ulosvedettävä vs kiinteä vs. kompakti RMU vs. tiivistetty säiliö vs. kiinteä
• Eristysaine: ilma, kaasu tai kiinteä epoksi
• Pääkomponentit: katkaisijat vs kuorman katkaisijat
• Sovellusprioriteetti: huoltomukavuus, kustannustehokkuus, tilansäästö, ympäristöön sopeutumiskyky

Ymmärtämällä nämä luokitukset insinöörit voivat valita sopivimman keskijännitekojeiston budjetin, luotettavuuden, tilaolosuhteiden ja käyttöympäristön perusteella.

Mikä on keskijännitekojeiston sisäinen rakenne ja ydinkomponentit?

Neljä toiminnallista osastoa

• Virtakiskoosasto: Sijaitsee paneelin takaosassa yläosassa, se kerää ja jakaa virtaa päävirtakiskosta.
• Katkaisija/käsikärryosasto: Sisältää katkaisijatrukin, joka on normaalin toiminnan ja vikakatkosten avainalue.
• Kaapelilokero: Yhdistää saapuvat ja lähtevät kaapelit ja mahtuu virtamuuntajat ja maadoituskytkimet.
• Pienjännite / Instrumenttiosasto: Asenna toissijaiset ohjaus-, suoja- ja valvontalaitteet.

Toiminnalliset ydinkomponentit

• Päävirtakisko: Kerää ja jakaa sähköenergiaa
• Katkaisija/kontaktori: Katkaisee virran normaaleissa tai vikatilanteissa
• Erotin/kuormituksen katkaisukytkin: Tarjoaa eristyksen tai kytkennän kuormituksen alaisena
• Virtamuuntaja / jännitemuuntaja: Muuntaa suuren virran ja jännitteen mittausta varten
• Maadoituskytkin: Varmistaa turvallisen maadoituksen huollon aikana
• Ylijännitesuoja: Suojaa salamalta ja kytkentäylijännitteeltä
• Suojarele: Havaitsee viat ja lähettää laukaisusignaaleja

Viiden suojauksen turvalukitus

• Estä katkaisijan virheellinen toiminta
• Estä katkaisijan liikkuminen kuormituksen alaisena
• Estä maadoituskytkimen sulkeutuminen, kun piiri on jännitteinen
• Estä jännitteen saaminen, kun maadoituskytkin on kiinni
• Estä pääsy jännitteellisiin osastoihin

Pääsovellusskenaariot

• Sähköjärjestelmät: kaupunkien ja teollisuuden jakeluverkkojen ydin
• Teollisuussektori: Vakaa teho teräs-, petrokemian- ja kaivosteollisuudelle
• Kaupallinen ja infrastruktuuri: rakennukset, sairaalat, lentokentät, datakeskukset
• Uusiutuva energia: aurinko- ja tuulivoiman integrointi verkkojärjestelmiin
• Erikoisympäristöt: Offshore-alustat, korkeat ja kosteat alueet

Kuinka valita sopiva keskijännitekojeisto?

1. Sovellus ja verkkorooli

Ensisijainen jakelu vaatii suurta vikakapasiteettia ja toistuvaa käyttöä. Toissijainen jakelu keskittyy kompaktiin kokoon ja alhaisempiin kustannuksiin.

2. Huolto ja seisokit

Vedettävät tyypit tukevat nopeaa huoltoa. Kiinteät tyypit vaativat pidemmän seisokkiajan korjauksen aikana.

3. Ympäristöolosuhteet

Ilmaeristetty puhtaita sisätiloja varten. GIS tai kiinteä eristetty ankariin ympäristöihin.

4. Tilan saatavuus

Ilmaeristys vaatii enemmän tilaa. GIS tai kiinteä eristetty vähentää tilaa 50-70 prosenttia.

5. Vikataso

Korkeat vikatasot edellyttävät katkaisijapohjaisia ​​järjestelmiä. Keskitasoiset voivat käyttää RMU-ratkaisuja.

6. Budjetti ja elinkaarikustannukset

Kiinteät ja RMU-tyypit vähentävät alkukustannuksia. Vedettävä, GIS ja kiinteästi eristetty tarjoavat pitkän aikavälin arvon.

7. Ympäristö- ja turvallisuusvaatimukset

SF6-vapaat järjestelmät käyttävät kiinteää tai ympäristöystävällistä kaasueristystä. Täysin suljetut rakenteet parantavat yleistä turvallisuutta.
