Pienjännitejakelulaatikko

Sähkötekniikan kehityksen myötä pienjännitejakelurasia siirtyy yhä enemmän kohti älykkyyttä, modulaarisuutta, miniatyrisointia ja korkeaa energiatehokkuutta. Cotenelen valmistama pienjännitejakolaatikko täyttää täysin edellä mainittujen tuotteiden edut. Valmistamiamme pienjännitejakelulaatikoita käytetään pääasiassa asuinrakennuksissa, liikerakennuksissa, teollisuuslaitoksissa, infrastruktuurissa ja uusiutuvan energian aloilla. Cotenele-pienjännitteinen jakelurasia on laadultaan luotettava, rakenteeltaan vankka, kooltaan kompakti ja erittäin turvallinen, ja se on pitkään saanut kiitosta useilta käyttäjiltä.

Mikä on pienjännitejakolaatikko?

Pienjännitejakelulaatikko on sähkönjakelujärjestelmän päätelaite. Pienjännitejakelurasia voi vastaanottaa virtaa ylävirran jakelulaitteista, kuten pienjännitekojeistoista tai sähköasemasta, ja jakaa tehon turvallisesti lähellä oleville kuormille, samalla kun se tarjoaa suojauksen, valvonnan ja ohjauksen asiaankuuluville piireille ja laitteille. Tässä "matalajännite" tarkoittaa tyypillisesti järjestelmiä, joiden vaihtojännite on 380 V tai 220 V.

Sen päätoiminnot voidaan tiivistää neljään kohtaan:

1. Virranjakelu: Jaa yksittäinen teholähde turvallisesti useisiin haarapiireihin kytkimien, kuten pienjännitejakelukotelon katkaisijoiden, kautta.

2. Piirin suojaus: Pienjännitejakelukoteloihin asennetut katkaisijat tai muut kytkimet katkaisevat virtapiirin automaattisesti, kun kuormituslinjalla ilmenee ylikuormitus, oikosulku, vuoto tai muita tilanteita, mikä suojaa alavirran laitteita ja henkilökohtaista turvallisuutta.

3. Ohjaus ja käyttö: Pienjännitejakelukotelon asentaminen voi ohjata ja ohjata alavirtapiirejä keskitetymmin ja kätevämmin.

4. Seuranta ja mittaus: Pienjännitejakelukoteloon rakennetut laitteet voivat näyttää jännitteen, virran ja muita toimintaparametreja, ja niihin liittyvät laitteet voivat myös mitata energiankulutusta.

Päärakenne ja ydinkomponentit

Jakolaatikko koostuu kotelosta ja sisäisistä sähkökomponenteista.

Kotelo suojaa sisäosia ja tarjoaa tarvittavan suojan pölyltä ja kosteudelta. Se on yleensä valmistettu metallista (esim. teräksestä), ja siinä käytetään myös muita eristysmateriaaleja. Asennusympäristöstä riippuen koteloilla on erilaiset tunkeutumissuojausluokitukset (IP).

Ydinkomponentit suorittavat sähköisiä toimintoja:

Pienjännitejakelukoteloiden luokitus

Pienjännitejakelulaatikot voidaan luokitella useilla tavoilla:

1. Ydintoiminnon mukaan (yleisin)

2. Asennusmenetelmällä

• Seinäasennus: Kompakti, sopii asuin-/liikerakennuksiin, vie vähän tilaa.
• Lattialla seisova (vapaasti seisova): Suunniteltu teollisuusympäristöihin, voi kuljettaa suurempia kuormia, helppo huoltaa.
• Uppoasennettu (upotettu): Seiniin upotettu, esteettinen, tilaa säästävä (yleinen kodeissa).
• Ulkotyyppi: Korkeampi IP-luokitus (esim. IP54), kestää sadetta, pölyä ja korroosiota.

3. Rakennetyypin mukaan

• Kiinteä paneeli (avoin tyyppi): Suojattu vain etupuolelta; jännitteisiin osiin voi päästä käsiksi sivuilta/takapuolelta. Matala suojausluokka, käytetään siellä, missä vaatimukset ovat vähäiset.
• Suljettu (suljettu tyyppi): Tämä pienjännitejakelukotelo on suljettu kaikilta puolilta asennuspintaa lukuun ottamatta, ja sen turvallisuus- ja suojausominaisuudet ovat suhteellisen korkeat.
• Laatikon tyyppi : Tämän pienjännitejakolaatikon toiminnallinen yksikkö on irrotettava laatikko, jonka etuna on hyvä vaihdettavuus ja korkea luotettavuus, ja se sopii paremmin tilanteisiin, joissa jatkuvuusvaatimukset ovat korkeat.
• Modulaarinen tyyppi: Tämän tyyppisen jakelulaatikon sisäinen rakenne ottaa käyttöön standardinmukaisen modularisoinnin, joka voi joustavasti vähentää ja laajentaa toimintoja.

4. Sähköjärjestelmän hierarkian mukaan

• Ensisijainen jakelulaitteisto: Tämän tyyppinen pienjännitejakelukotelo voidaan kytkeä suoraan muuntajiin ja jakaa tehoa eri alavirran paikkoihin; Myös muuntajien nimellisarvon ja kapasiteetin on oltava suhteellisen korkeat.
• Toissijainen jakelulaitteisto: Jakaa tehon ylävirran puolelta paikallisille kuormille tarjoten suojaa, valvontaa ja ohjausta.
• Lopullinen jakelulaitteisto: Sijaitsee kaukana virtalähteestä; pienikapasiteettiset hajautetut yksiköt, jotka palvelevat suoraan loppukäyttäjiä.

Kuinka valita sopiva pienjännitejakolaatikko?

Sopivan jakelulaatikon valitseminen voi parantaa taloudellista tehokkuutta ja turvallisuutta.

1. Ensinnäkin on tarpeen selventää sovellus- ja kuormitusvaatimukset

• Kuormitusominaisuudet: Toiseksi on tarpeen selvittää kaikkien laitteiden teho, jännite (220V/380V) ja virta. Kiinnitä erityistä huomiota moottorin käynnistysvirtoihin (5-7× nimellisvirta).
• Tuleva laajennus: varaa 10–20 % ylimääräistä kapasiteettia ja virtapiirejä tulevia lisäyksiä varten.

2. Yhdistä avainparametrit

• Nimellisjännite: on vastattava järjestelmän jännitettä (esim. 380V/220V).
• Nimellisvirran: päävirtakiskon ja sisääntulevan katkaisijan nimellisarvon on oltava ≥ kaikkien kuormien kokonaiskäyttövirta.
• Oikosulkukatkaisukyky (Icu) : tärkein turvallisuusparametri. Sen on oltava suurempi kuin mahdollinen oikosulkuvirta asennuspisteessä; muuten laite voi tuhoutua tai aiheuttaa tulipalon.

3. Määritä vaadittu IP-luokitus

• Valitse sopiva IP-koodi kosteuden, pölyn, syövyttävien kaasujen jne. perusteella. Esimerkiksi IP30 kuiviin sisäympäristöihin; IP54 tai korkeampi ulkona tai pölyisissä/kosteissa tiloissa.

4. Harkitse materiaaleja ja työn laatua

• Kotelo: teräksen paksuuden tulee olla riittävä (esim. päärunko ≥ 2,0 mm) mekaanista lujuutta varten.
• Johtimet: käytä korkealaatuista T2-kuparia päävirtakiskoissa; Vältä alumiinia tai huonolaatuista kuparia.
• Tuotemerkki ja laatu: Hyvämaineisten valmistajien ja tuotemerkkien valitseminen voi varmistaa laadun ja vähentää myynnin jälkeisiä ylläpitokustannuksia. On tarpeen varmistaa, että tuotteella on voimassa olevat CCC-sertifiointi- ja tyyppitarkastusraportit.

Tehtaamme

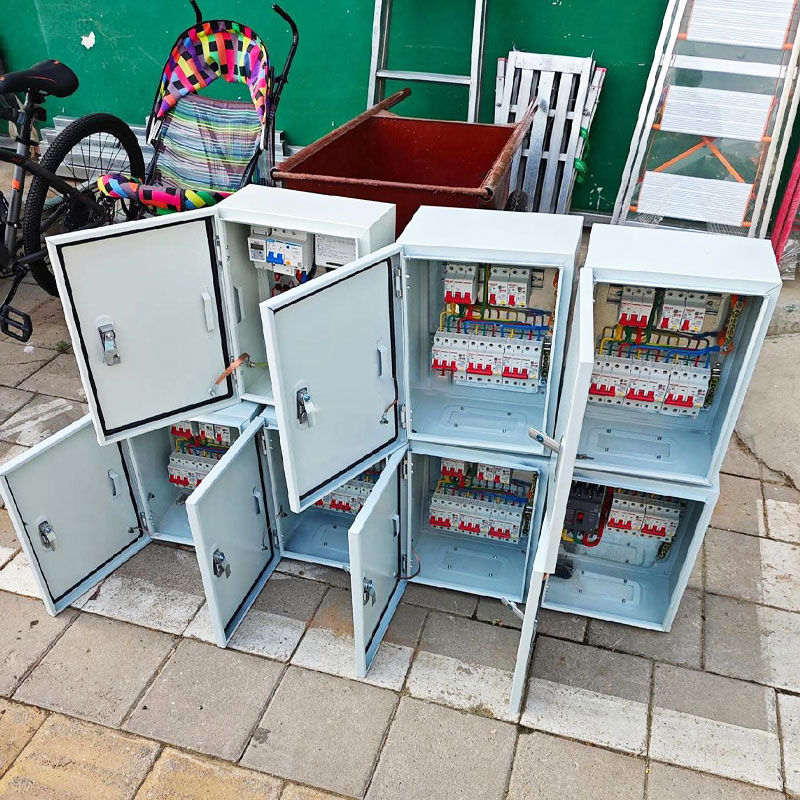

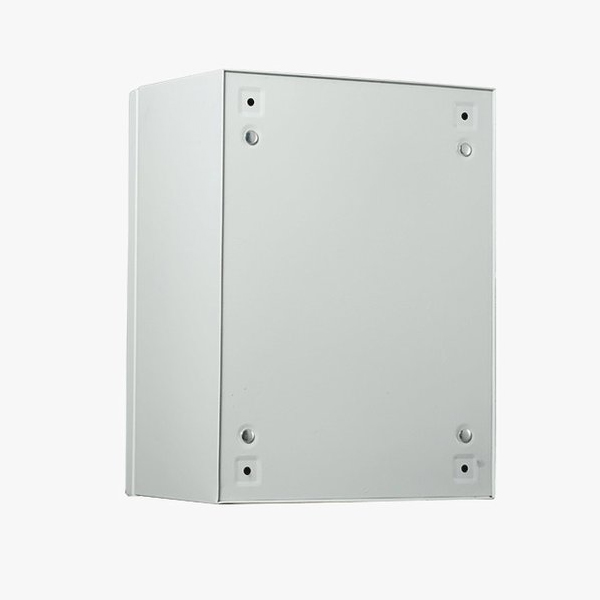

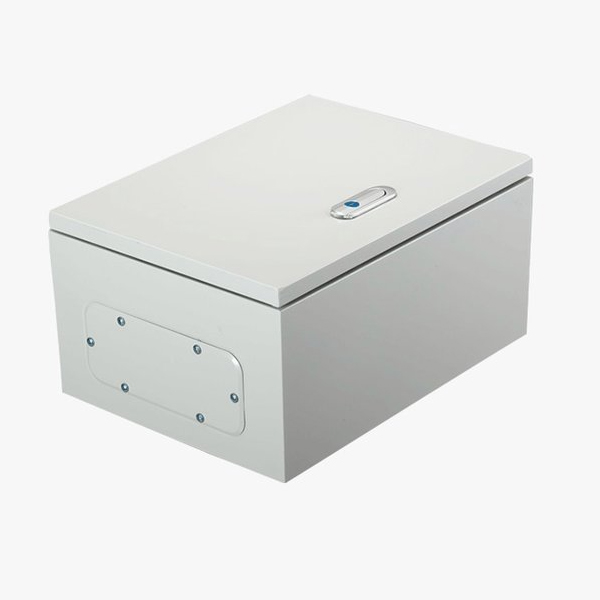

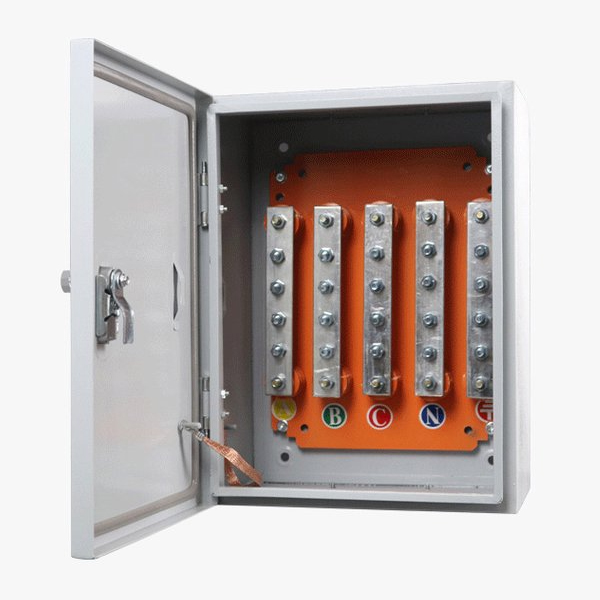

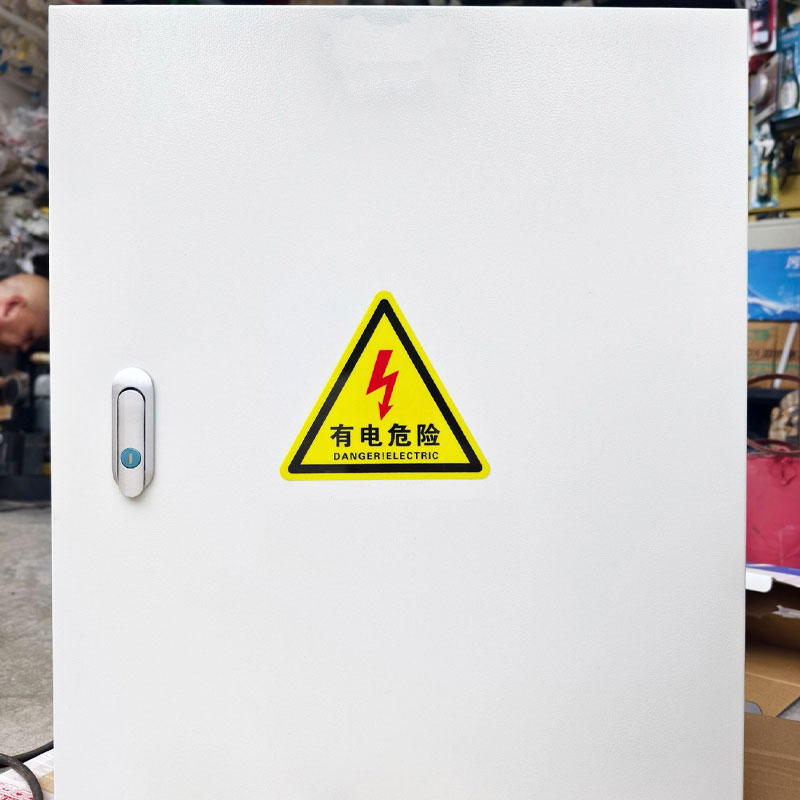

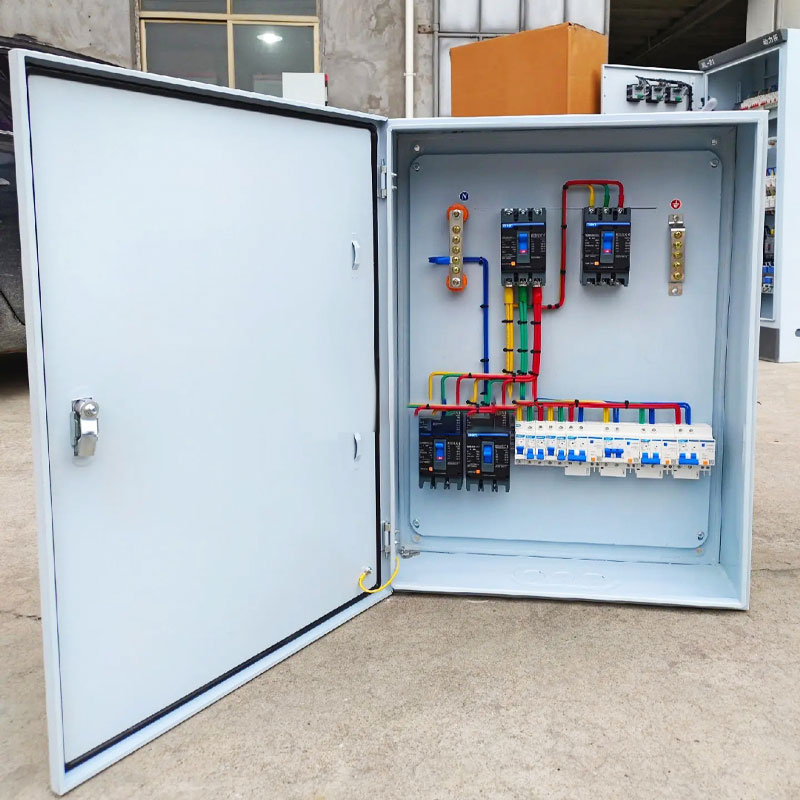

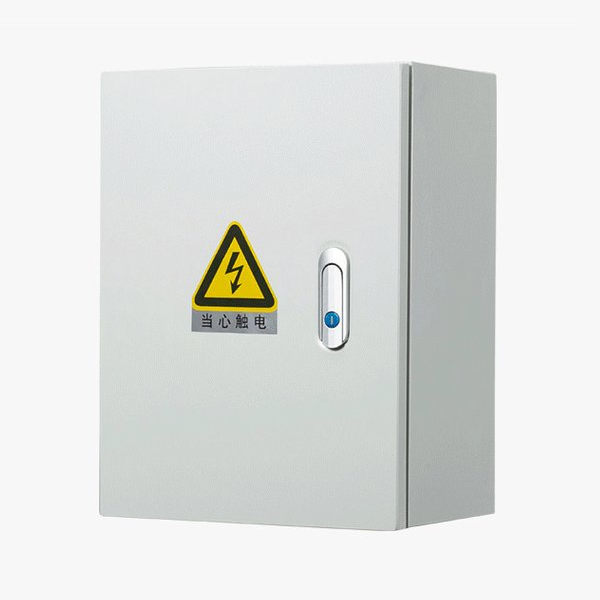

Tuotteet näyttävät:
