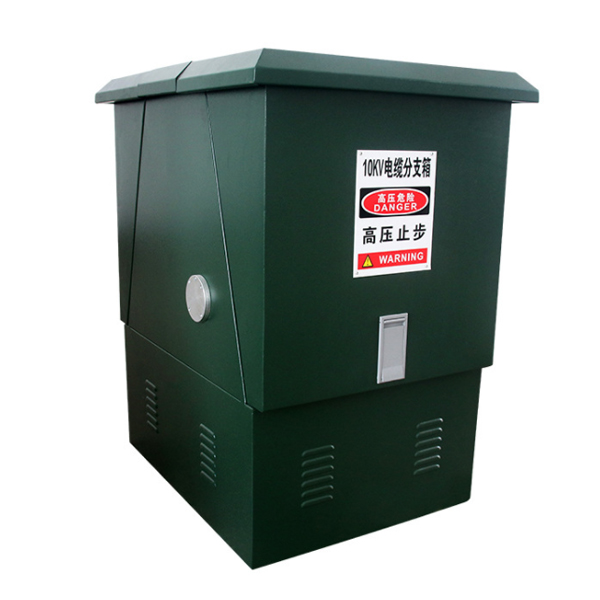

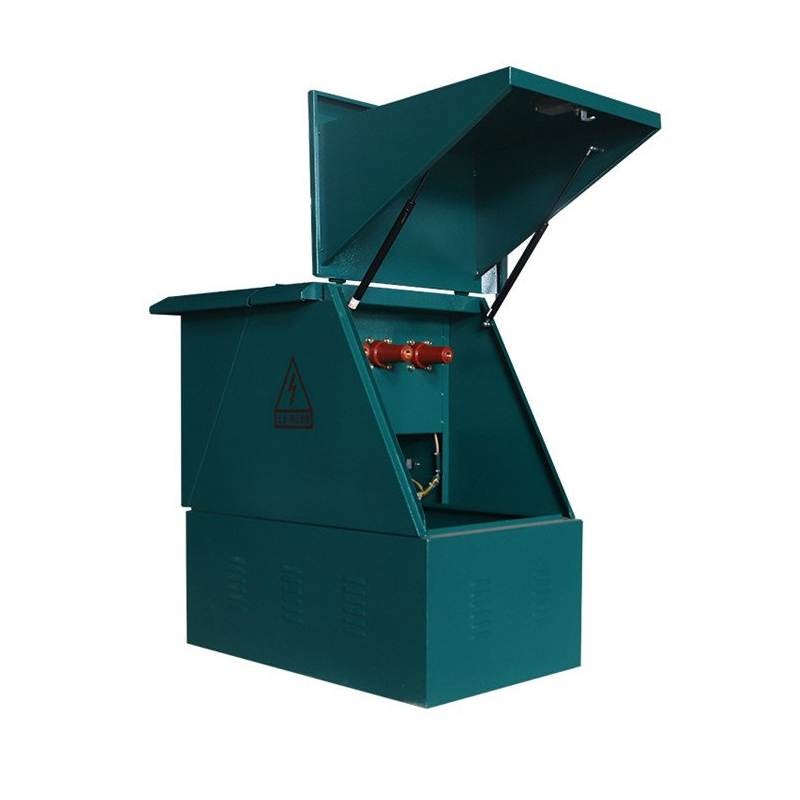

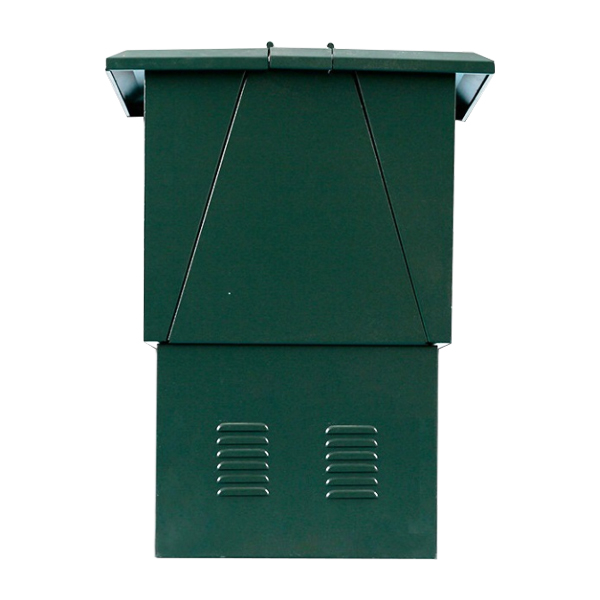

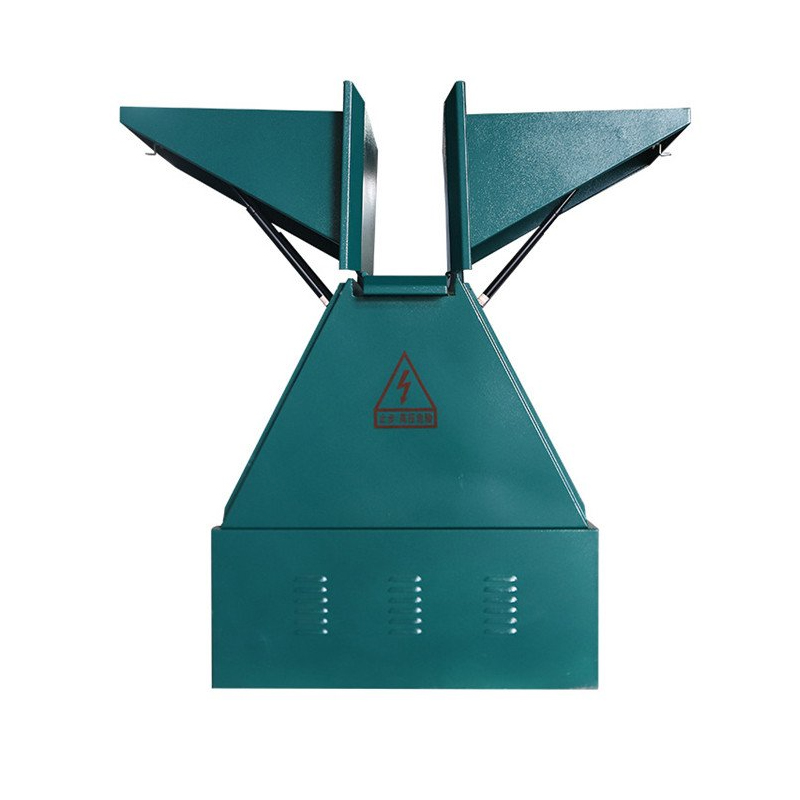

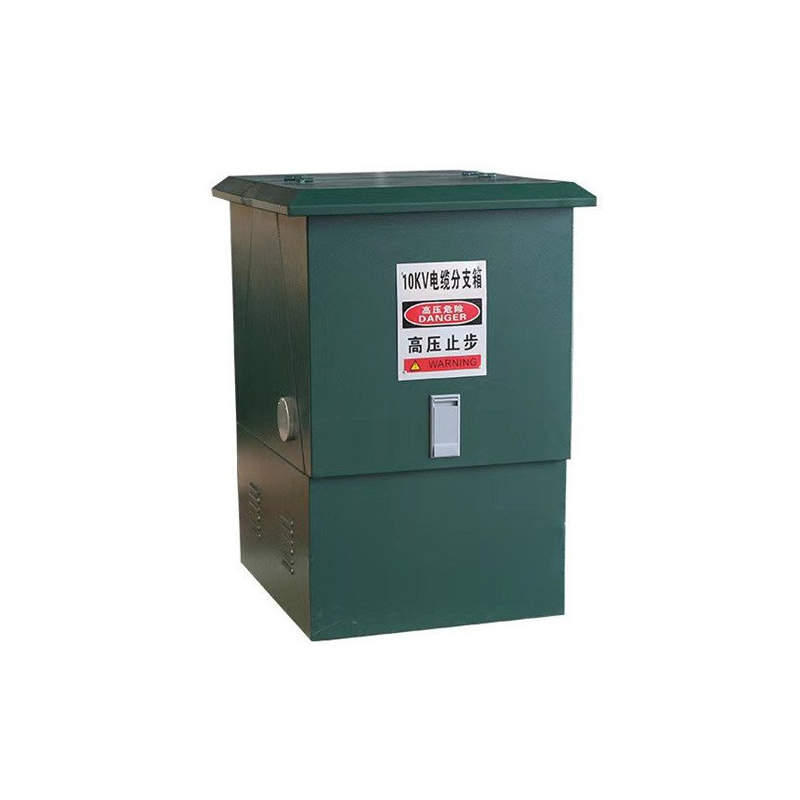

11KV ulkoinen sähköliitäntäkaapin kaapelin päätelaatikko

Cotenle on tärkeä nykyaikaisten kaupunkien jakeluverkkolaitteiden toimittaja Kiinassa. Cotenelen valmistaman 11KV:n ulkopuolisen sähkökaapin kaapelin päätekotelon ominaisuudet ovat täydellinen eristys, täydellinen tiivistys ja kompakti rakenne, se ratkaisee tehokkaasti ja turvallisesti kaapelin kierteitys- ja siirtymisongelmat joustavien kokoonpanojen ja luotettavan liitäntätekniikan avulla. Tämä kaapelin kytkentärasia käyttää yleensä 630 kaapeliliitäntää. täyttää DIN47636 standardin. Se on ihanteellinen valinta kaupunkiverkon jälleenrakentamiseen ja maakaapelin virransyöttöön.

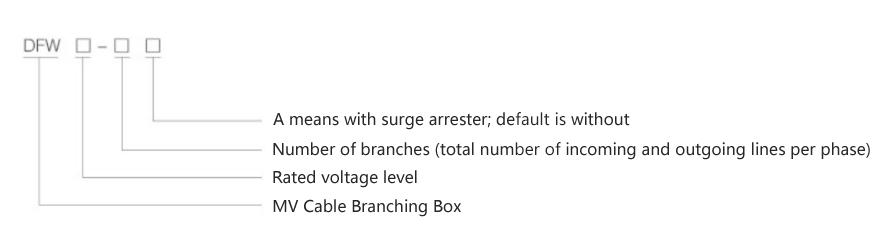

Malli ja merkitykset

Tärkeimmät tekniset parametrit

Työolosuhteet

1. Ympäristön lämpötila: Maksimilämpötila enintään +40°C, minimilämpötila vähintään -30°C.

2. Tuulen nopeus: Vastaa 34 m/s (tuulenpaine enintään 700 Pa).

3. Kosteus: Päivittäinen keskimääräinen suhteellinen kosteus enintään 95 %, kuukausittainen keskimääräinen suhteellinen kosteus enintään 95 %.

4. Seisminen vastus ja asennuskaltevuus: vaakasuuntainen kiihtyvyys enintään 0,4 m/s², pystysuuntainen kiihtyvyys enintään 0,15 m/s²; asennuskaltevuus enintään 3°.

5. Asennusympäristö: Ympäröivä ilma ei saa olla merkittävästi saastuttanut syövyttäviä, syttyviä kaasuja tai vesihöyryä, ja asennuspaikalla ei saa olla voimakasta tärinää.

Huomautus: Jos tämän tuotteen tilauksen käyttöehdot ylittävät yllä mainitut tiedot, ota yhteyttä yritykseemme.

Tuotteen edut

11KV:n ulkopuolisella sähköliitoskaapilla on seuraavat edut:

1. Täysin eristetty ja täysin tiivistetty: Kaikki kaapelin kytkentäkaapin sisällä olevat jännitteiset osat ovat tiukasti eristettyjä (esimerkiksi silikonikumilla) eikä niissä ole paljaita johtimia, mikä varmistaa henkilöstön turvallisuuden.

2. Vahva sopeutuvuus ympäristöön: Kaapelihaarakotelon kuorirakenne kestää pölyä, kosteutta, tulvia ja korroosiota, ja se voi toimia ulkona tai jopa tulvivissa ympäristöissä, mikä todella saavuttaa huoltovapaan toiminnan.

3. Joustava ja kompakti rakenne: Kaapelin haararasian korkeutta voidaan yhdistää ja siihen mahtuu jopa 8 tulo-/lähtölinjaa. Kaapelihaaroitusrasia vie paljon pienemmän alueen kuin perinteiset jakelukaapit ja sulautuu kauniisti kaupunkiympäristöön.

4. Taloudellinen ja luotettava: Tämä kaapelin haararasia voi vähentää investointeja pääsyöttökaapeliin ja on helppo asentaa. Yhteistyön jälkeen vikailmaisimen kanssa kaapelihaara voi paikantaa vian nopeasti ja parantaa virransyötön luotettavuutta.

5. Toiminnallisesti laajennettavissa: Tämä kaapelin haararasia voidaan varustaa erilaisilla sähkökomponenteilla, kuten ukkossuojaimilla, jännitteen osoittimilla, muuntajilla, RTU:illa/FTU:illa ja erilaisilla antureilla, jotka tukevat jakeluautomaatiota ja älyverkkopäivityksiä.

12kv kaapelihaaroituslaatikoiden luokitus

12kV kaapelihaaroittimet luokitellaan ensisijaisesti teknisen tyylin ja toiminnan mukaan:

1. American-Type Branch Box

• Ominaisuudet: Vaakasuora monitievirtakisko, yksipuolinen oven aukko, kompakti rakenne.
• Kytkentätapa: 600A ruuvattava pulttiliitäntä pääpiirille; 200A pistokeliitäntä haarapiireille (hot-swap).
• Edut: Pieni leveys, joustava yhdistelmä, haaroitusliitintä voidaan käyttää kuorman kytkemiseen.

2. Eurooppalainen haaralaatikko

• Ominaisuudet: Käyttää läpivientiholkkeja kiskoina, kaksipuolinen oviaukko, selkeä kaapelijärjestely.
• Kytkentätapa: Yleensä käytetään 630 A:n pulttikiinnitettyjä kaapeliliittimiä.
• Edut: Kaapelin reititys on selkeä eikä vaadi suuria kolmijohtimiskaapeleita.

3. Kojeistotyyppinen haaralaatikko (rengasverkkotyyppi)

• Ominaisuudet: Sisäänrakennettu SF6-kuorman katkaisija tai katkaisija katkaisukyvyllä.
• Toiminto: Mahdollistaa piirikytkennän, mahdollistaa rengasverkon virransyötön tai eristää osia huoltoa varten.
• Edut: Yhdistää joitakin rengaspääyksikön toimintoja halvemmalla; edustaa päivityspolkua perinteisistä haaralaatikoista älykkäisiin verkkoihin.

Valintahuomautus: Päävirran korkealaatuisissa tuotteissa käytetään silikonikumia kaapeliliittimien ensisijaisena materiaalina, mikä tarjoaa paljon paremman eristyksen tiivistyksen ja vanhenemisen kestävyyden verrattuna aikaisin lämpökutistuviin tai EPDM-materiaaleihin.

Valintaohjeet:

1. Ympäristötekijät: Jos kaapelin haaroitusrasia on asennettava tulva-alttiille tai matalalle alueelle, tulee valita täysin tiivis veden sisäänpääsyn suojarakenne, jonka suojausluokka on IP67 tai korkeampi (kuten haudattu tyyppi).

2. Huoltotarpeet: Tilanteissa, jotka vaativat äärimmäistä tiiviyttä ja ilman huoltoa, suosittelemme käyttämään amerikkalaisia ​​pistokekaapelin haararasia; Suosittelemme kuitenkin eurooppalaisen tyylin kaapelihaaroitusrasiaa kolmijohtimisille suuripoikkipintaisille kaapeleille, joilla on korkeat vaatimukset johdotuksen selkeydelle.

3. Verkon toiminnallisuus: Vian eristämistä vaativissa rengasverkkosovellusskenaarioissa on valittava kytkinlaitteiden tyyppiset jakelulaatikot.

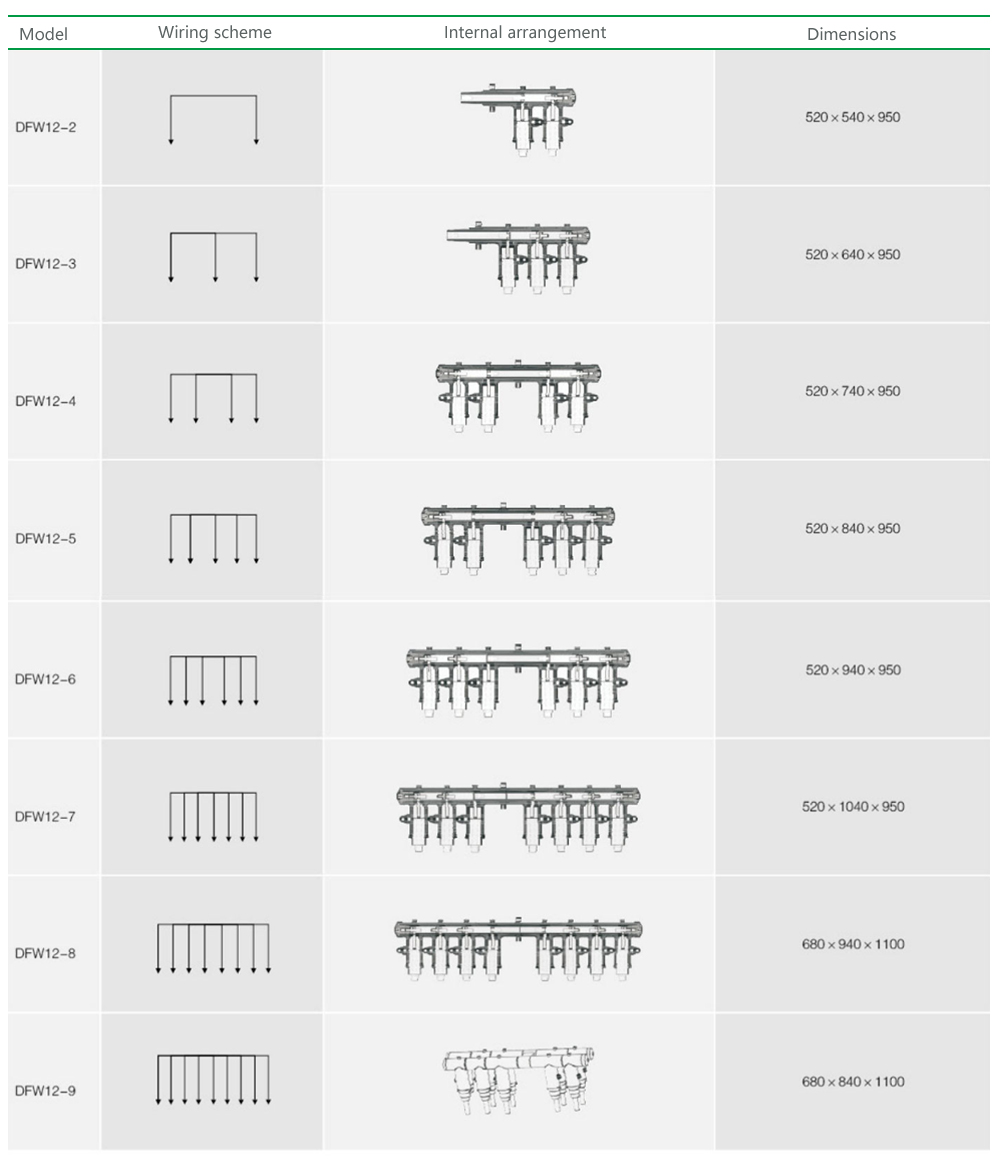

Tilausnumeron näyttö:

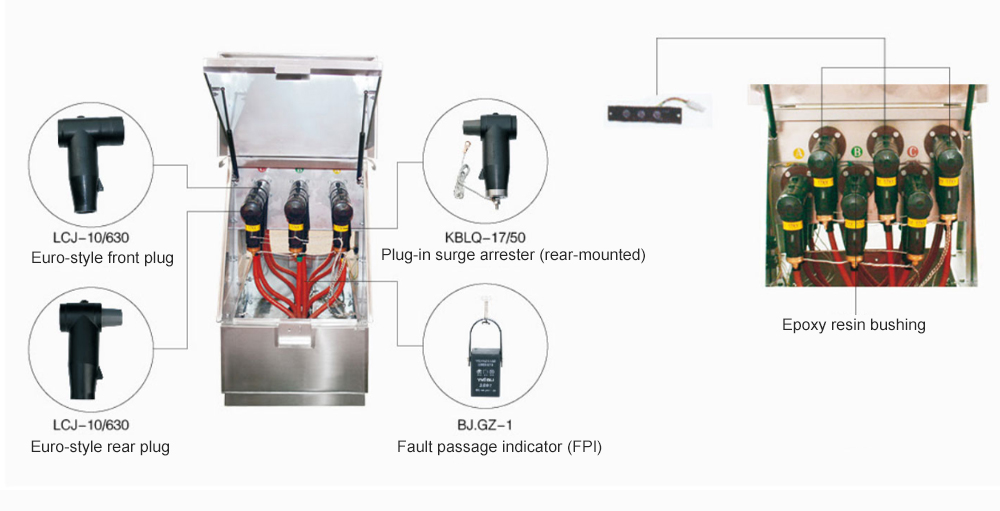

12 kv:n eurooppalaisen kaapelin kytkentärasian sisäinen jakelukaavio

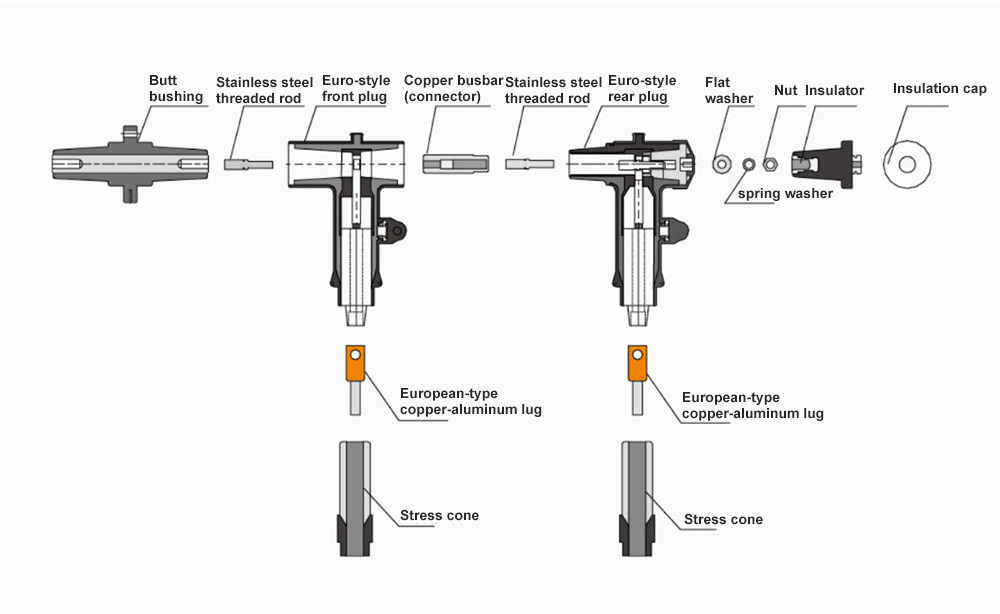

Kaaviokaavio 12kv eurooppalaisen kaapelin kytkentärasian liitoksista:

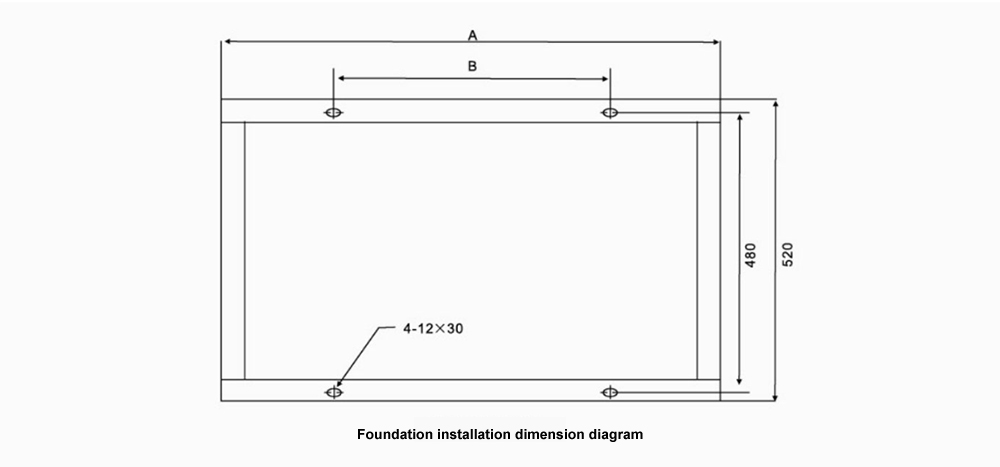

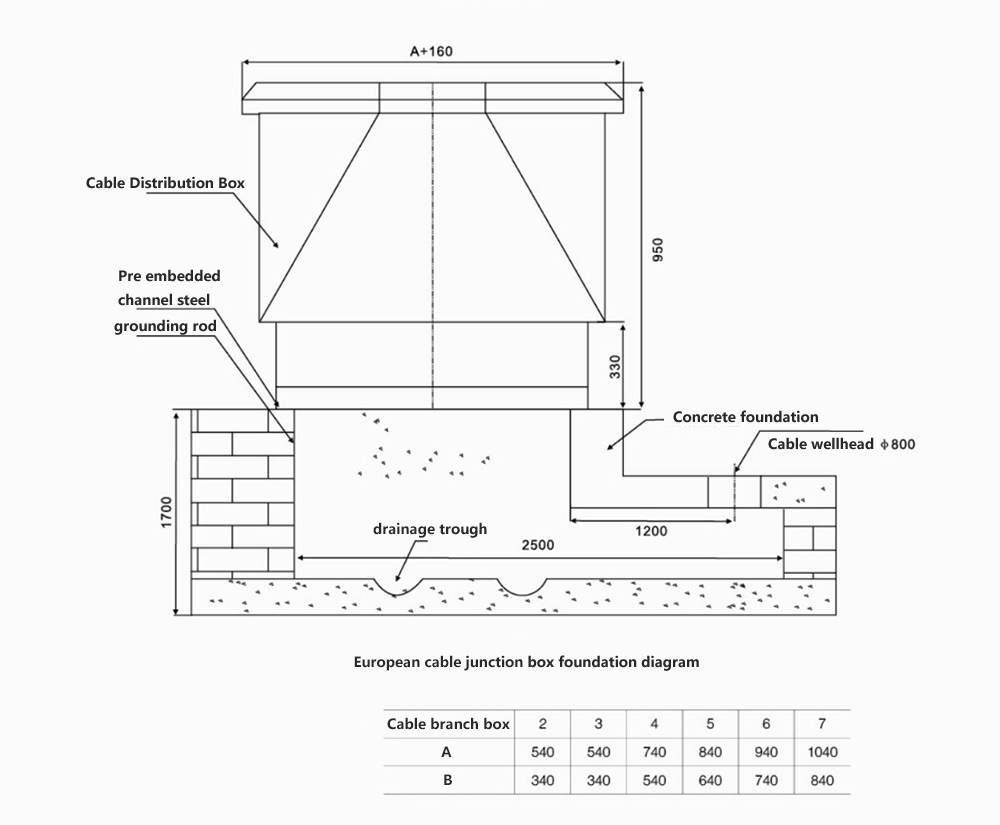

12KV eurooppalaisen kaapelin kytkentärasian perustuskaavio
