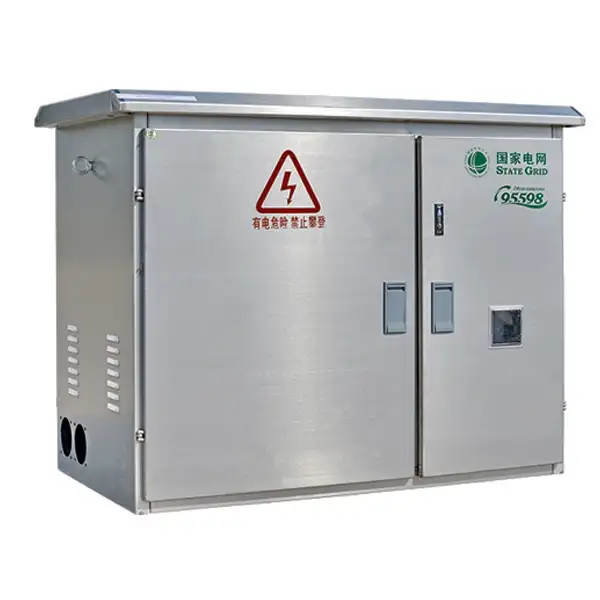

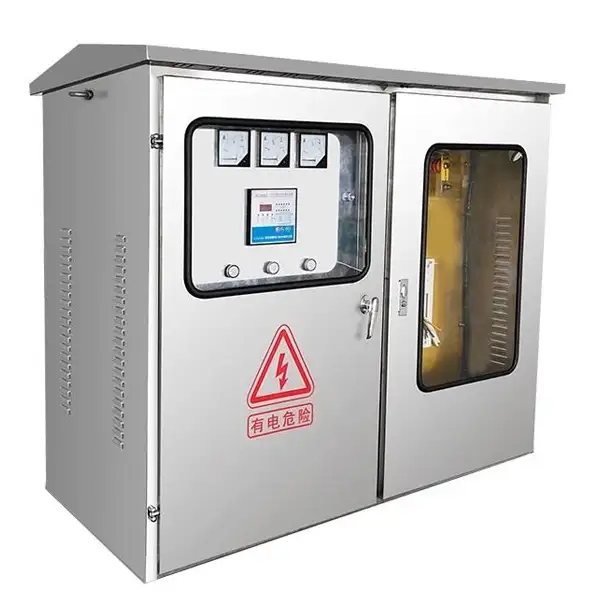

JP Pienjännitejakelukotelon Pienjännitekojeisto

Cotenel JP Low Voltage Distribution Box LV -kojeistossa yhdistyvät useita toimintoja, kuten virranjakelu, ohjaus, suojaus, loistehon kompensointi ja energian mittaus, ja valinnainen vuotosuojamoduuli on saatavilla pyynnöstä. JP-sarjan integroitu pienjännitejakolaatikko on valmistettu korkealaatuisesta 201 tai 304 ruostumattomasta teräksestä, jossa on sähköstaattinen jauhemaalattu pinta, tämä jakolaatikko kestää sään ja vähentää visuaalista häikäisyä, kun taas Vaahtomuoviovipaneeli on kiinteä ja kestävä ja voi säilyttää muotonsa muuttumattomana pitkään. JP-sarjan pienjännitejakelukotelolla varustetut riippulukot parantavat luvattomuuden estoa, ja vakiovarusteiset sivulle asennetut nostorenkaat helpottavat asennusta ja käsittelyä paikan päällä. Tämä pienjännitejakelurasia soveltuu erittäin hyvin 50 Hz:n vaihtovirtajärjestelmiin, joiden nimellisjännitteet ovat alle 0,4 kV, ja se on GB7251.1-1997- ja ISO9001-standardien mukainen. JP-pienjännitteisen jakokotelon koko on pieni, se on helppo asentaa ja sen ylläpitokustannukset ovat alhaiset, joten se sopii erinomaisesti ulko- tai maaseutuympäristöihin, jotka vaativat korkeaa suojaustasoa ja luotettavaa pitkän aikavälin suorituskykyä. Se on täydellinen valinta nykyaikaisiin pienjännitejakeluverkkoihin.

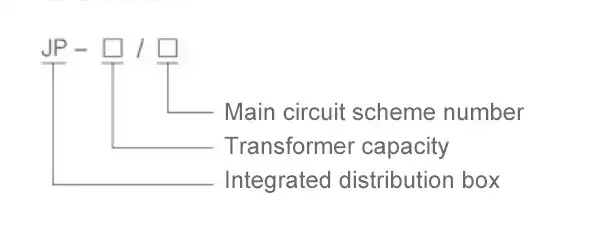

Moduuli ja merkitykset

Tärkeimmät tekniset parametrit

Työolosuhteet

1. Ympäristön lämpötila:-25 ℃+40 ℃;

2. Ilman suhteellinen kosteus:päiväkeskiarvo enintään 90 %, kuukausikeskiarvo enintään 90 %

3. Korkeus:enintään 2000 m;

4. Asenna paikkaan, jossa ei ole voimakasta tärinää ja iskuja eikä syövyttäviä kaasuja.

Mikä on JP-pienjännitejakelukotelon LV-kytkinlaite?

JP-sarjan pienjänniteintegroidun jakolaatikon ydin on rakenteellinen "integraatio", joka yhdistää kaikki koko tehonjakelualueen toiminnalliset moduulit tukevaksi kuoreksi, mukaan lukien:

1. Virranjako:JP-pienjännitteinen jakelurasia voi turvallisesti ja luotettavasti jakaa muuntajien sähköenergian eri haarapiireihin;

2. Energian mittaus:JP-pienjännitteiset jakelurasiat voivat mitata tarkasti virrankulutuksen sisäänrakennettujen mittaushuoneiden ja virtamuuntajien kautta, ja niissä on yleensä väärentämisen estäviä toimintoja;

3. Suojaustoiminto:Tämä JP-jakolaatikko voi tarjota ylikuormituksen, oikosulun, vuodon, ylijännitteen, alijännitteen, vaihehäviön ja ylijännitesuojan sähköturvallisuuden varmistamiseksi; Ja ohjaus- ja loistehon kompensointi.

4. Loistehokompensointi:JP-sarjan pienjännitteisen integroidun jakokotelon loistehokompensointitoiminto on yksi JP-kaappien keskeisistä eduista, sillä se voi automaattisesti vaihtaa kondensaattoriparistoja verkon kuormituksen mukaan loistehoa kompensoida, mikä parantaa merkittävästi tehokerrointa (0,95 asti), vähentää johtohäviöitä ja parantaa jännitteen laatua.

5. Sisäinen rakenne ja ominaisuudet

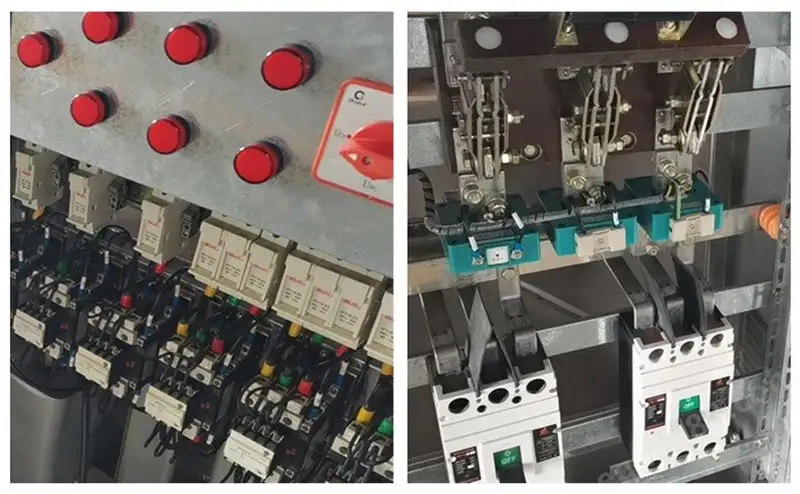

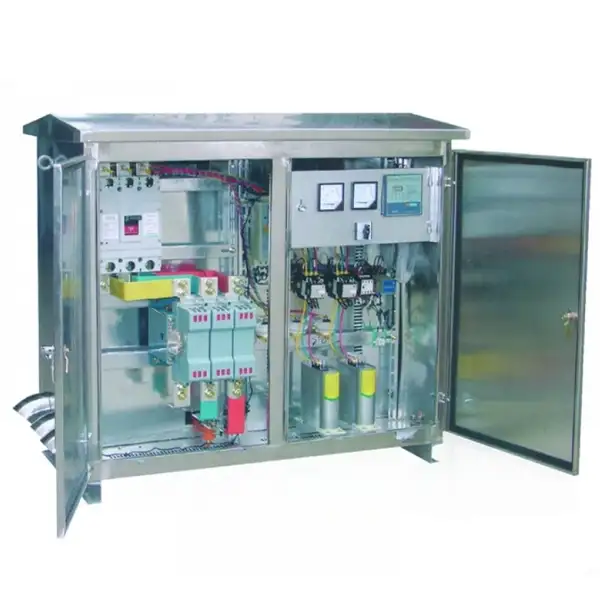

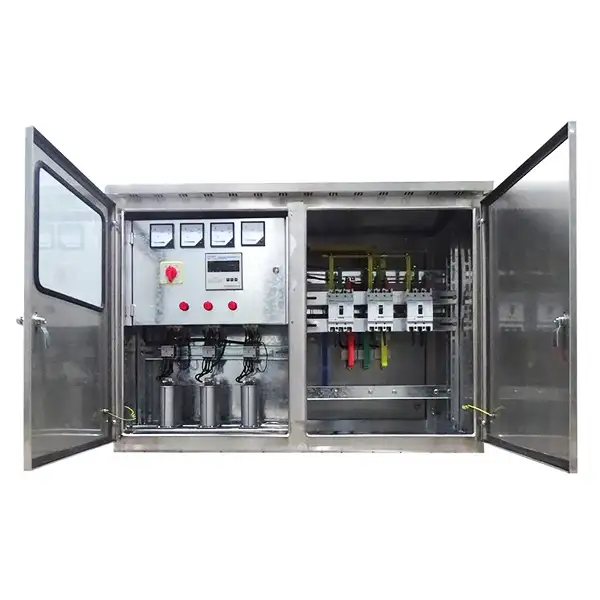

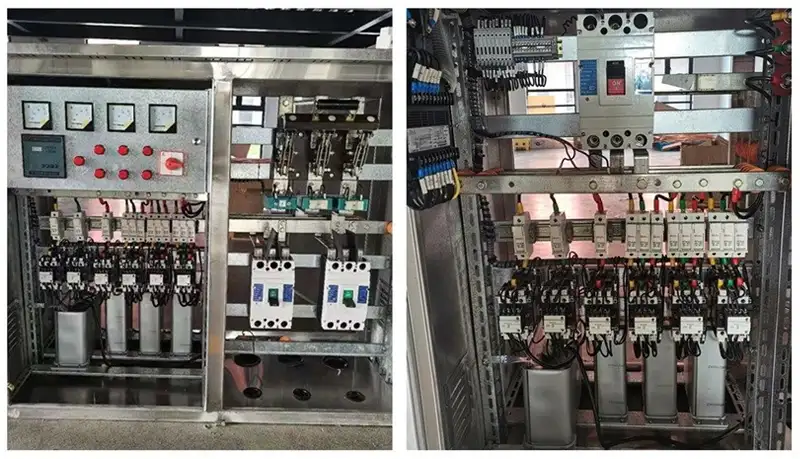

JP-pienjännitejakokotelossa on selkeä toiminnallinen vyöhyke, joka on tyypillisesti jaettu mittausosastoon, tulolinjaosastoon, syöttökytkinosastoon ja loistehon kompensointiosastoon. Nämä rakenteen ominaisuudet tekevät asennuksesta, tarkastuksesta ja huollosta erittäin kätevää. JP-jakolaatikko on tarkoitettu erityisesti ulkokäyttöön, sen kotelo on yleensä valmistettu korkealaatuisesta teräksestä tai ruostumattomasta teräksestä, ja sen yleinen suojaustaso on IP44 (jotkut mallit voivat saavuttaa IP65), joka kestää tehokkaasti sadevettä, pölyä ja sähkömagneettisia häiriöitä. Kaapin mukana tulee myös erilliset vedenpitävät mutkat kaapelien sisään- ja ulostuloa varten. Tiedustelupuolella uuden sukupolven JP-kaapit toimivat älyverkon "äärihermoina". Ne integroivat sisäiset moduulit tiedonkeruuta, etäviestintää (GPRS/kuituoptiikka) ja kuormituksen valvontaa varten. Näiden moduulien avulla tehonohjauskeskus voi suorittaa etätelemetriaa, kaukomerkinantoa, kauko-ohjausta ja kaukosäätöä ("neljä etätoimintoa"), mikä saavuttaa älykkään verkonhallinnan.

Tyypillinen sovellusalue JP-paneelit

1. Maaseutuverkon peruskorjaus:JP-kaappi suunniteltiin alun perin maaseudun sähköympäristöihin. Esimerkiksi pohjoisen läänin maaseutuverkon saneerausprojektissa, kun vanhat laitteet vaihdettiin tasaisesti uusilla JP-kaapeilla, jakelualueen tehokerroin nousi 0,75:stä yli 0,95:een, keskimääräinen johtohäviö laski 3-5 prosenttiyksikköä ja pienjännitekatkosonnettomuuksien määrä putosi yli 60 % merkittävästi parantaen sähkönsyötön luotettavuutta ja turvallisuutta.

2. Vanhan kaupungin peruskorjaus:Vanhentuneisiin sähkönjakelutiloihin kaupungeissa, jotka ovat ylikuormitettuja kasvavan sähkökuorman vuoksi, niiden jälkiasennus JP-kaapeilla, joissa on integroitu loistehon kompensointi ja älykkäät valvontatoiminnot, voi lisätä tehonsyöttökapasiteettia noin 20 % lisäämättä uutta kapasiteettia ja samalla ratkaista tehokkaasti jännitteen epävakausongelmia.

3. Teollisuus- ja kaivosyritykset ja kaupalliset kompleksit:Tehtaissa, katuvalaistuksessa, asuinyhteisöissä ja vastaavissa paikoissa JP-kaapit eivät ainoastaan ​​suorita perussähkönjakoa, vaan niiden loistehon kompensointitoiminnolla voidaan myös säästää huomattavasti perussähkön maksuissa.

Kaavio laatikon rakenteesta ja mitoista

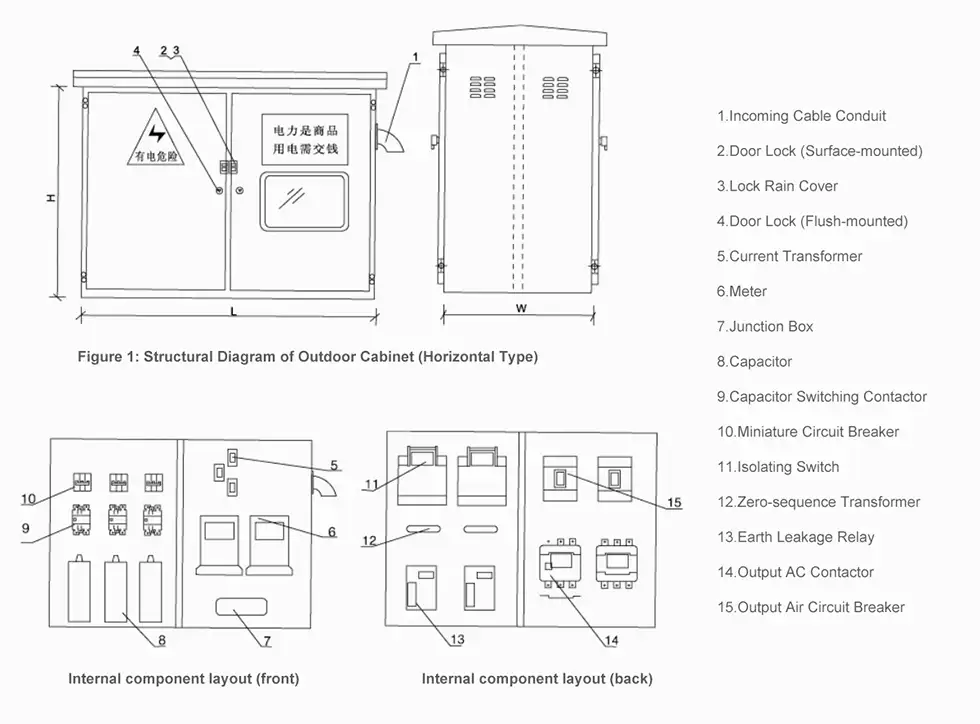

Vaakasuoran laatikon mitat

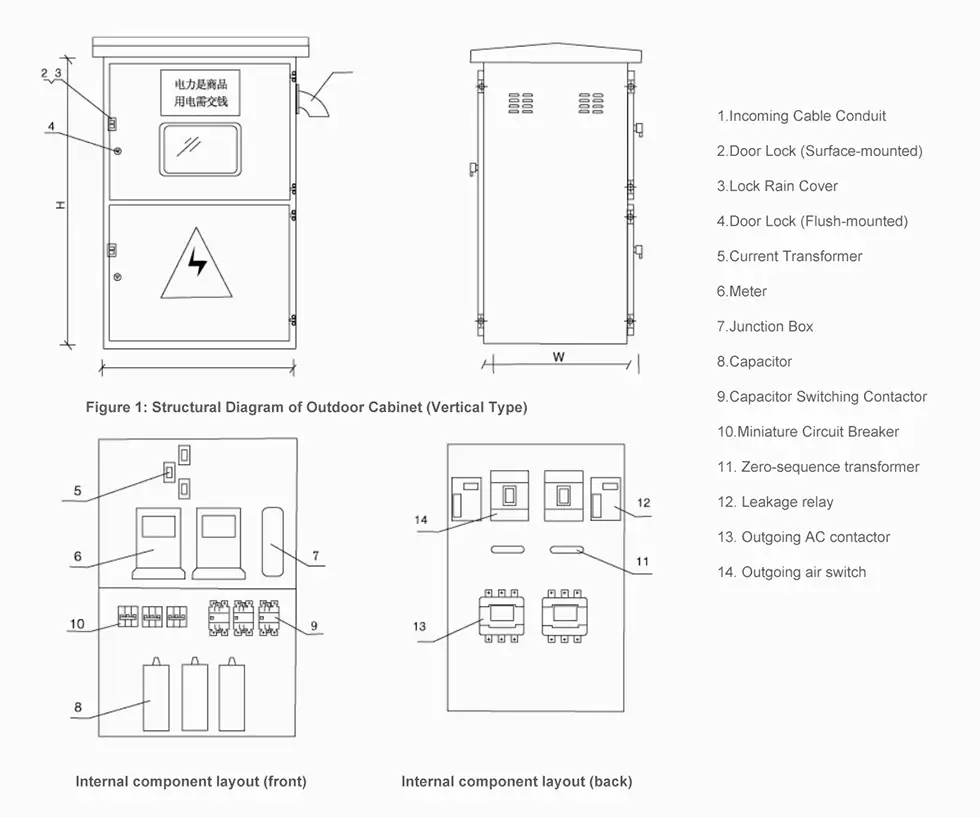

Pystylaatikon ulkomitat

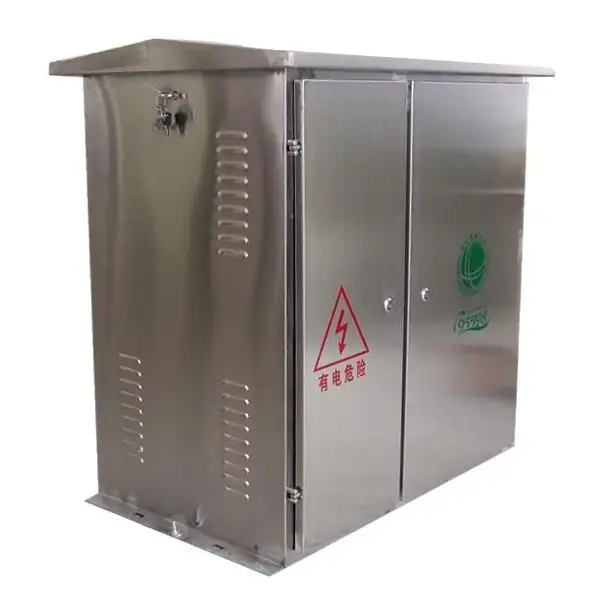

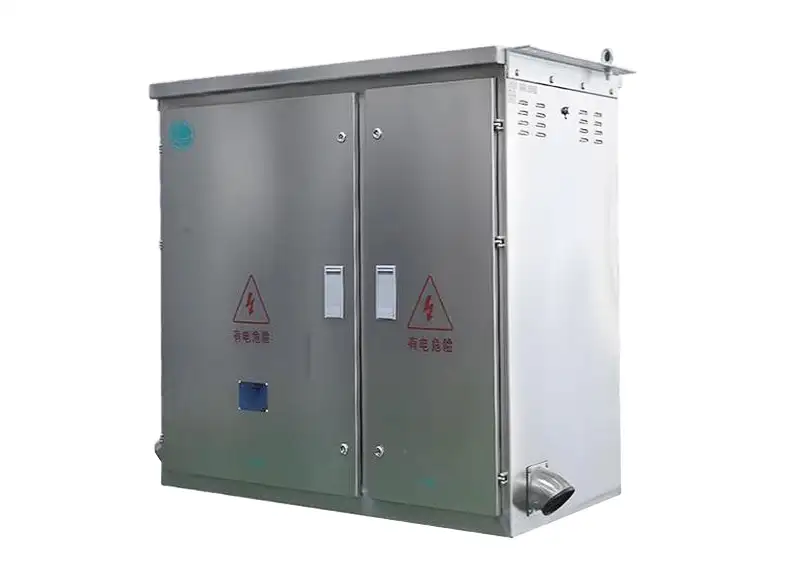

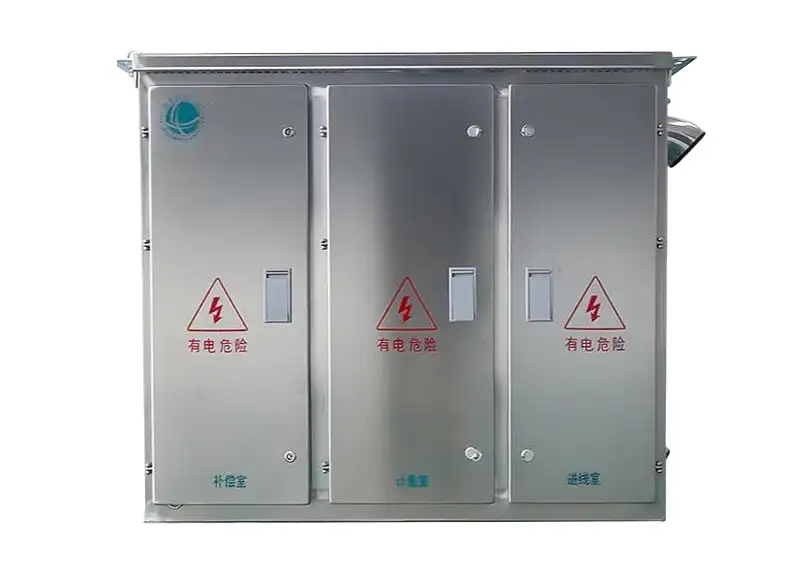

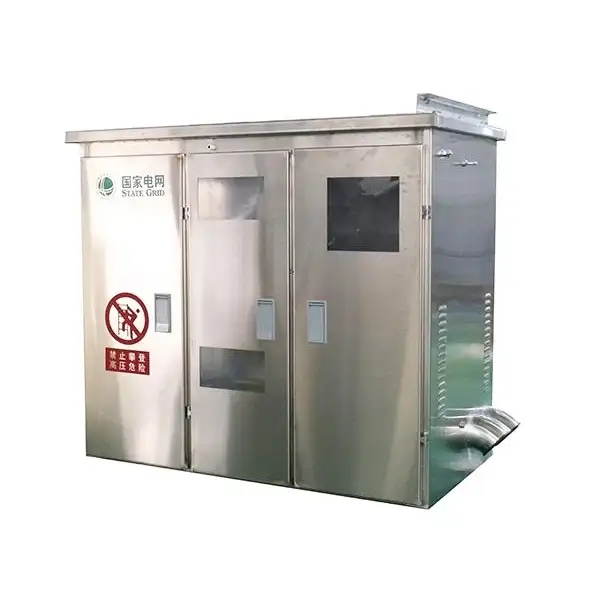

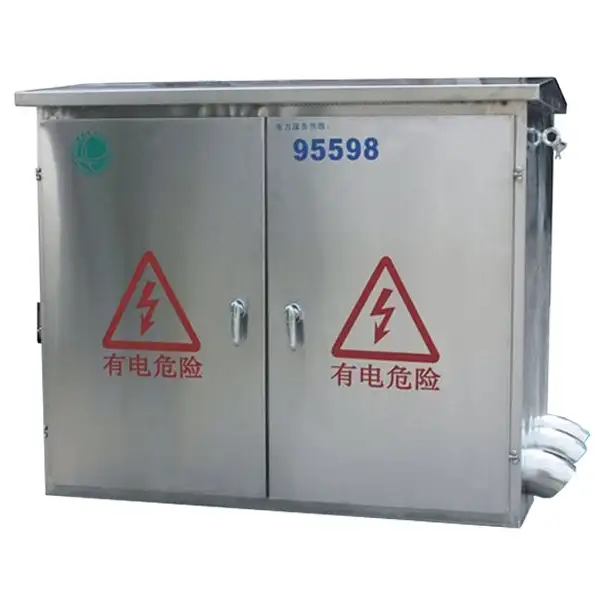

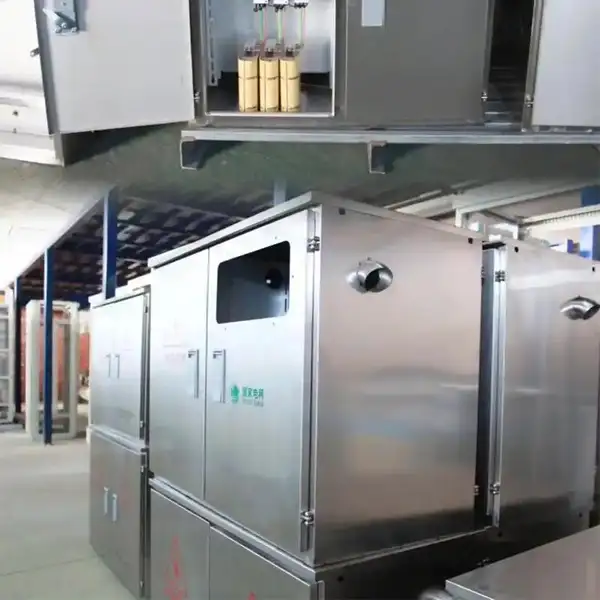

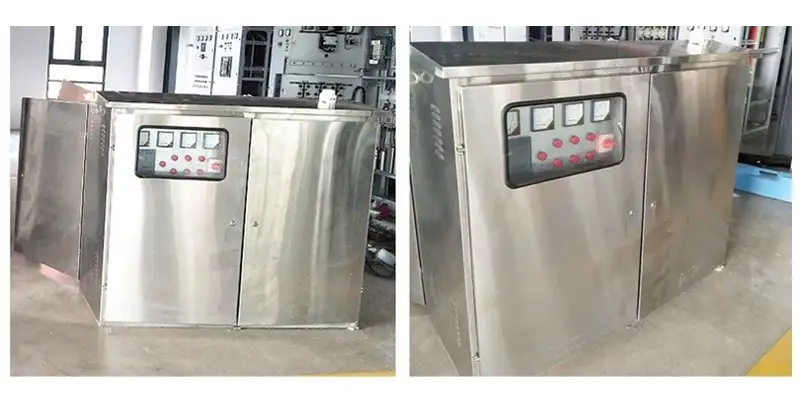

Tuotteet näyttävät
