22KV johtorasian kytkentäkaapelin jakelupaneeli

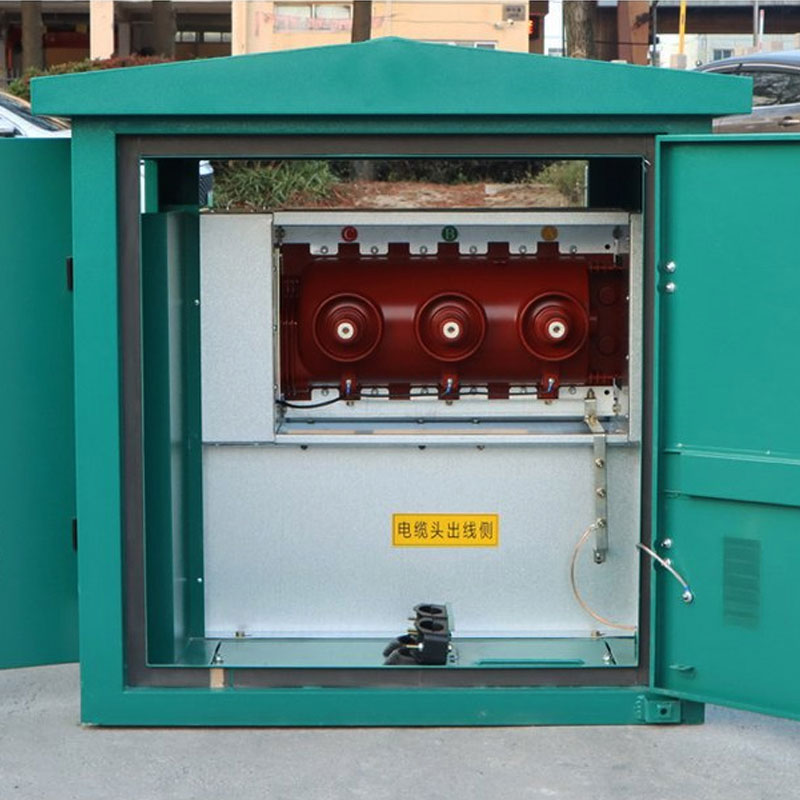

Cotenelen valmistama 22KV Wiring Box Junction Cable Distribution Panel on erittäin luotettava, täysin eristetty, täysin tiivis ulkojakelulaite, joka ratkaisee laajan maankäytön ja perinteisten ilmalinjojen alhaisen turvallisuuden ongelmat mahdollistaen "maakaapeloinnin" ja "öljyttömän muuntamisen" sähköverkkoihin. jakelulaite, jonka nimellisjännite on 24 kV ja nimellistaajuus 50 Hz. Se asennetaan tehokaapeleiden solmuihin tai haarautumispisteisiin jakamaan yksi tulosyöttö useille lähteville syöttöjohdoille, joita käytetään yleisesti rengasverkoissa tai säteittäisissä jakelujärjestelmissä.

Rakenne ja komponentit

Cotenele Box Junction Cable Distribution Panel -kaapeleiden kotelorakenne on kompakti, tukeva ja kestävä, ja se sisältää seuraavat kaksi osaa:

1. Kotelo

• Materiaali: 22KV-johdotuslaatikon kuorimateriaali on yleensä valmistettu ruostumattomasta teräksestä, kylmävalssatusta teräsjauhemaalauksesta tai galvanoidusta teräksestä, jolla on erinomainen korroosionkestävyys ja mekaaninen iskunkestävyys.
• Suojausluokitus: 22KV:n liitoskaapelin jakelupaneelin kuorimateriaali on yleensä valmistettu ruostumattomasta teräksestä, kylmävalssatusta teräsjauhemaalauksesta tai galvanoidusta teräksestä, jolla on erinomainen korroosionkestävyys ja mekaaninen iskunkestävyys.
• Suojausluokitus: Kaapelinjakelupaneelin kotelointiluokka saavuttaa tyypillisesti IP33:n tai korkeamman (esim. IP34D) uusimpien standardien perusteella, ja se voi tarjota sade-, pöly- ja korroosiosuojan ankarissa ulkoympäristöissä.

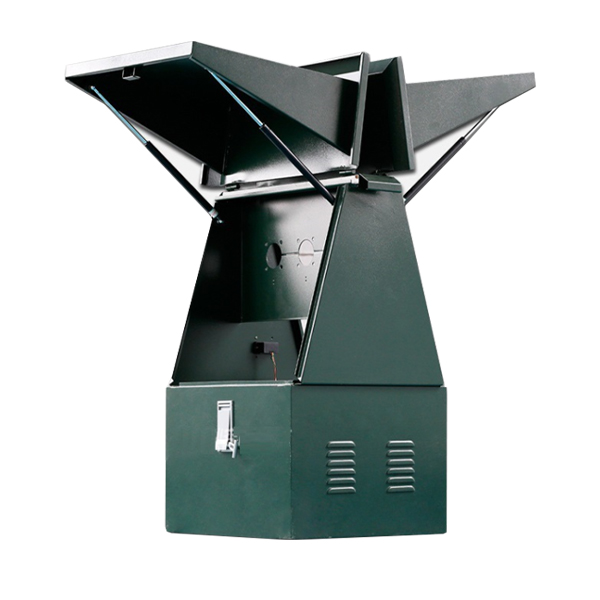

• Rakennesuunnittelu: Tämän liitoskaapelin jakopaneelin mekaaninen lujuus on riittävän korkea ja se on varustettu sateenpitävällä uralla ja tiivistetiivisteellä, sisäisillä kaapelikiinnikkeillä ja maadoitusliittimillä.

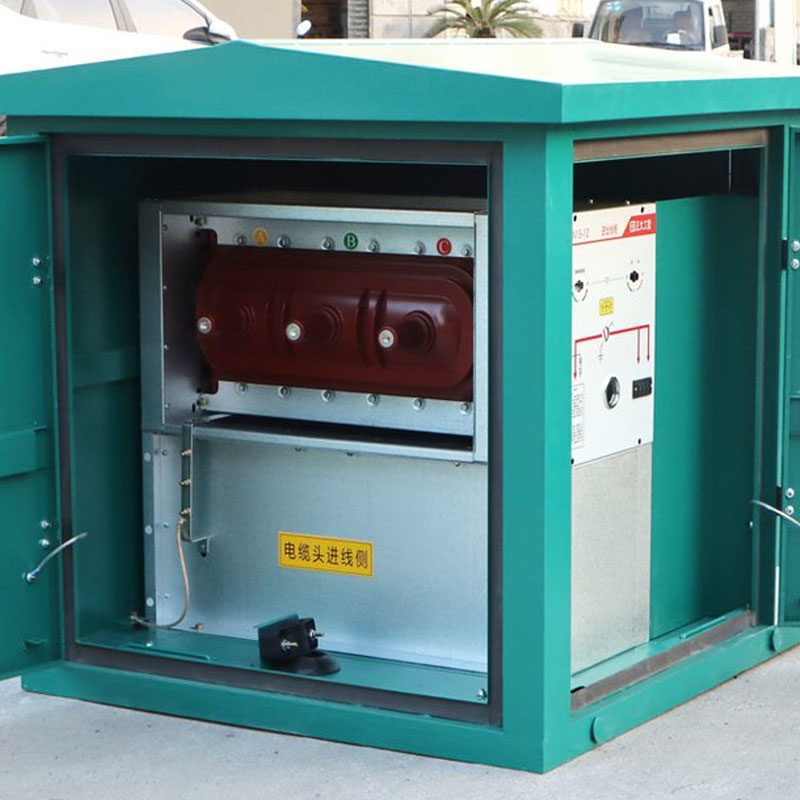

2. Sisäiset osat ja osat

• Virtakiskoosasto (ydinliitin): 22KV:n kytkentäkaapelin jakelupaneeli  käytetään johtavina liittiminä tyypillisesti putkia (kaksipäisiä liittimiä) tai silikonikumista esivalmistettuja virtakiskoja. Virtakiskorakenne käyttää ilma- tai kiinteää eristystä, mikä voi saavuttaa selkeän kaapeliasettelun ilman suuria jännevälejä.
• Kaapeliliittimet (irrotettavat liittimet): 22KV Wiring Boxin ydinkomponentit sisältävät pääasiassa 630A pääpiirin liittimen, joka on kiinnitetty pulteilla pääkanavan muodostamiseksi, ja 200A haaraliitin, joka on kytketty käyttäjän puolelle jännitteellä.
• Maadoitusjärjestelmä: 22KV johtorasian kytkentäkaapeleiden jakelupaneelin laatikon sisällä on päämaadoituskisko. Kaikki 22KV johdotuslaatikon sisällä olevat metallikomponentit ja kaapelisuojauskerrokset on maadoitettava luotettavasti turvallisen toiminnan varmistamiseksi.

Valinnaiset toiminnalliset komponentit:

• Jännitteen ilmaisin: Tämän komponentin päätehtävänä on näyttää, onko virtakisko tai kaapeli jännitteellinen vai ei, estää tahattomat kosketukset ja varmistaa henkilökunnan turvallisuuden.
• Ylijännitesuoja: Salamansuojat asennetaan tulo- tai lähtöpuolelle estämään salaman ylijännitteen aiheuttamat laitevauriot.
• Vikailmaisin: Tämä osoitin on asennettu kaapeliin, jotta laite havaitsee nopeasti laitteiden vikojen sijainnin.
• Kuorman katkaisijayksikkö: Kytkintyyppisissä kaapelihaaroittimissa käytetään yleensä SF6- tai tyhjiötyyppisiä kuormanerotuskytkimiä kuormitusvirran katkaisemiseen.

Tärkeimmät tekniset parametrit

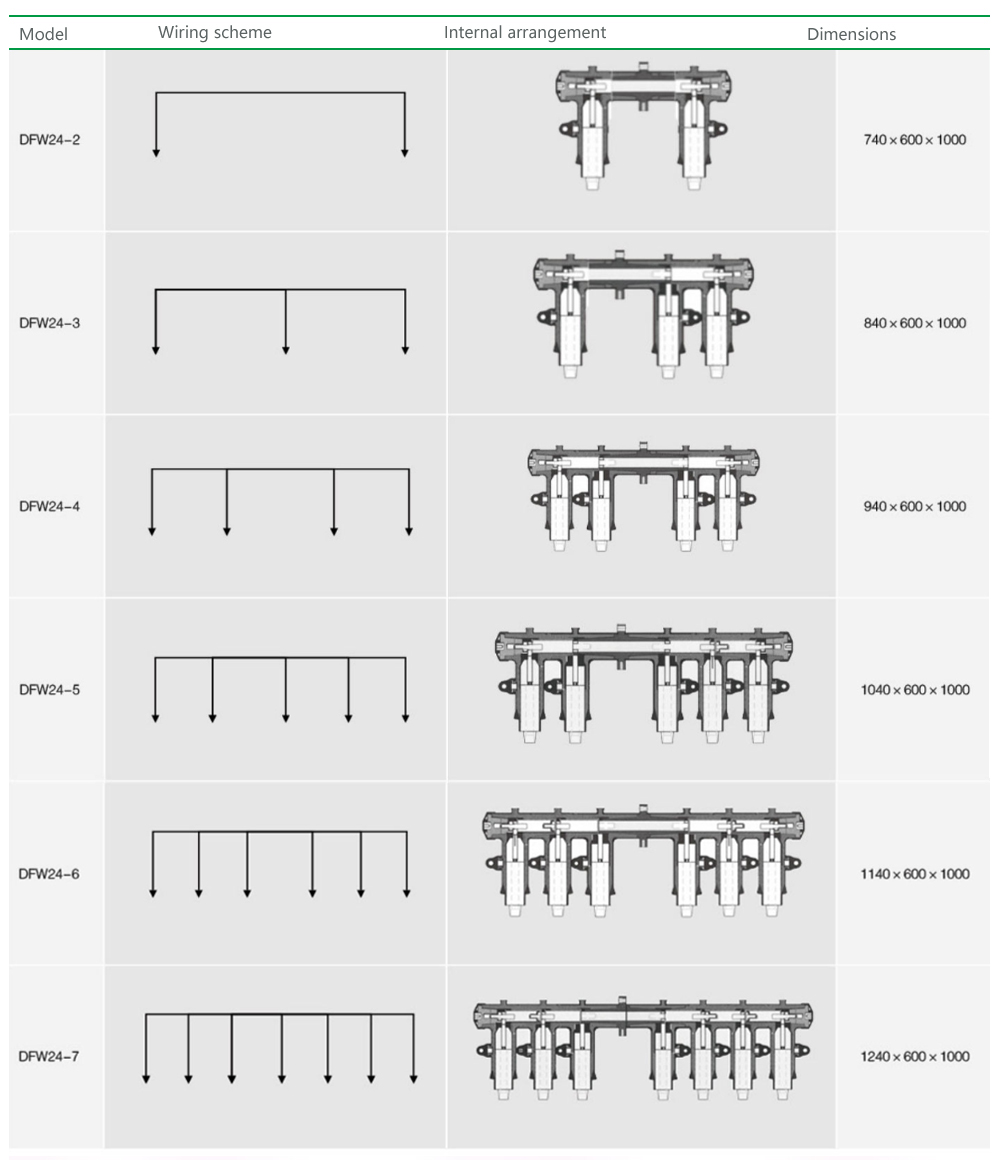

Usein kysytyt kysymykset (FAQ)

1. K: Miten "live-liitettävissä" saavutetaan 24 kV kaapelihaaroittimet?

V: Tämä koskee pääasiassa 200A liittimiä US-tyyppisissä haaralaatikoissa. Näissä liittimissä on sisäiset valokaaren sammutusominaisuudet tai erityinen rakenne, ja ne voidaan kytkeä/irrottaa kuorman katkaisijana erillisellä käyttötyökalulla. Huomautus: 630A pääpiirin liittimiä ei saa koskaan kytkeä jännitteellä tai irrottaa pistokkeesta; ne saa ruuvata sisään/ulos työkalulla vasta jännitteen poistamisen jälkeen.

2. K: Miksi jotkut haaralaatikot ovat kalliita, kun taas toiset ovat halpoja?

V: Hintaerot johtuvat pääasiassa sisäisistä materiaaleista (tuoduista silikonikumista vs. kotimaiset, täyskupariset johtimet vs. muut), kotelomateriaalista (ruostumaton teräs vs. tavallinen maalattu teräs) ja kytkinyksiköiden sisällyttämisestä. SF6-kytkimellä varustettu haaralaatikko maksaa huomattavasti enemmän kuin perustyyppi.

3. K: Ovatko sisäiset liittimet alttiita vioittumiselle kosteuden sisäänpääsyn vuoksi?

V: Laadukkaissa haaralaatikoissa käytetään silikonikumista esivalmistettuja liittimiä. Silikonikumilla on erinomainen hydrofobisuus ja korkea elastisuus. Oikein asennettuna (puhdas liitäntä) kaapelin tiivistys on erittäin tehokas, mikä mahdollistaa lyhytaikaisen upottamisen veteen. Kosteudenkestävyys on erittäin vahva oikealla asennuksella.

4. K: Mitä eroa on kaapelihaaroitusrasialla ja kytkentäasemalla (rengaspääyksikkö)?

V: Keskijännitekaapelin haararasiassa ei ole sisäistä kytkintä, joka ei voi katkaista oikosulkuvirtaa ja toimii vain fyysisenä liitäntäpisteenä. Rengaspääyksikkö (RMU) on varustettu kytkinlaitteilla (katkaisijat/kuormanerotuskytkimet), joissa on suoja-, ohjaus- ja mittaustoiminnot. Kytkintyyppinen kaapelihaaroitusrasia sijaitsee näiden kahden välissä ja sen toiminta on samanlainen kuin kompakti ulkorengasverkkoyksikkö.

5. K: Tarvitaanko perustus kaapelin haararasian asentamiseen?

V: Kyllä. Vaikka itse laite voidaan asentaa maahan, oikean kaapelin taivutussäteen, vedenpitävyyden, pölysuojauksen ja käyttömukavuuden vuoksi tarvitaan tyypillisesti betonialusta (noin 30–50 cm korkea). Laatikko on kiinnitetty sokkeliin ja kaapelit menevät sisään alhaalta.
