Ulkokaapelin jakolaatikko

Cotenelen valmistama Outdoor Cable Distribution Box on keskijännitteinen kokonaissähkölaite, joka on erityisesti suunniteltu sähköenergian jakeluun, kaapelilinjojen väliotto-, haaroitus-, liitäntä- ja muunnospiirien toteuttamiseen AC 12kV-35KV jakeluverkkokaapelointiprojekteissa. Tämä kytkimellä varustettu DFWK Outdoor Cable Distribution Box on täysin eristetty, suljettu ja suojattu keskijännitteinen täydellinen sähkölaite, joka koostuu pääasiassa 12kV/35KV kaapelitarvikkeista, SF6-kuormakytkimestä, 12kV/35KV sähkökomponenteista, toisiokomponenteista ja laatikosta. Se hyödyntää täysin ja joustavasti kaapeliliittimien sarja- ja rinnakkaisliitäntöjen etuja, ja se voidaan yhdistää luotettavasti käyttäjien tarpeiden mukaan täydellisen tiivistyksen, täyden suojan, täydellisen eristyksen, kondensoitumisenesto-, pöly-, korroosionesto- ja huoltovapaiden ominaisuuksien saavuttamiseksi. Se voi toimia ulkona 24/7.

Tärkeimmät tekniset parametrit

Tuoterakenteet ja pääkomponentit

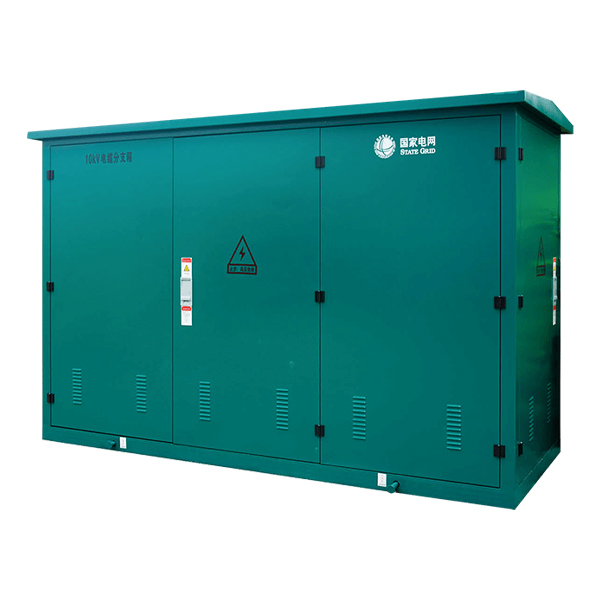

1. Kotelon rakenne

DFWK Type Outdoor Cable Distribution Box käyttää kaksikerroksista ruostumattomasta teräksestä valmistettua koteloa, joka on kompakti ja esteettisesti miellyttävä, suojausluokka IP65 tai IP67 asti ja käyttöikä yli 20 vuotta. Kotelossa on tyypillisesti useita saranoituja ovia – toiset kojeiston käyttöä, toiset kaapeliliittimien asennusta tai huoltoa varten. Pohjassa on irrotettavat väliseinät, kaapelin sisään-/ulostuloaukot ja tuuletusaukot, jotka estävät pienten eläinten pääsyn sisään, luoden alhaalta ylös konvektiivisen ilmavirran hyvän lämmöneristyksen, ilmanvaihdon ja sadesuojan takaamiseksi. Ulkopinta on viimeistelty sähköstaattisella jauhemaalilla eri väreissä (esim. armeijanvihreä, State Grid vihreä, jäänharmaa) ympäristön mukaan. Mukana on sisäiset kaapelikiinnikkeet ja maadoitusliittimet.

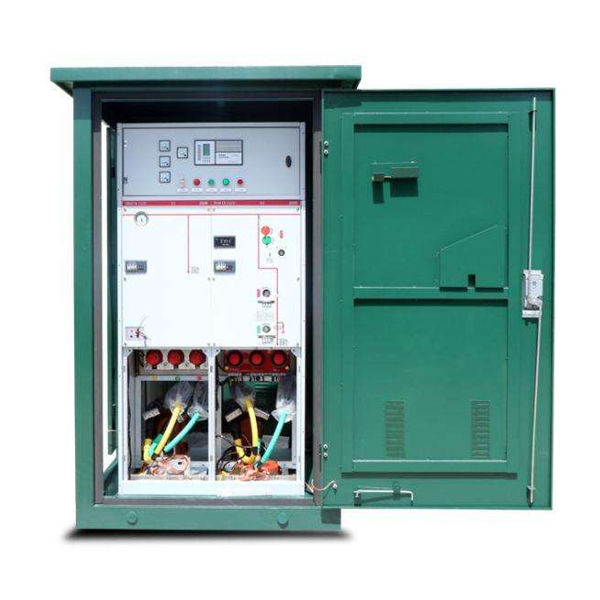

2. Sisäosastot

Kytkimellä varustettu ulkokaapelin jakolaatikko on yleensä jaettu seuraaviin toiminta-alueisiin:

• Kytkinosasto: Sisältää SF6-kuormakytkimen tai katkaisijan täysin suljetussa metallisessa kaasutiiviissä säiliössä, joka on täytetty SF6-kaasulla eristystä ja valokaaren sammuttamista varten.
• Kaapelilokero: Sisältää kaapeliliittimet ja kaapelikiinnikkeet tulo-/lähtökaapeliliitäntöjä ja kiinnitystä varten.
• Käyttömekanismin lokero: Sisältää kytkimen käyttömekanismin, lukitusmekanismin ja mekaanisen avaimen lukituksen.
• Virtakiskotila (jos käytössä): Sisältää kytkinyksiköitä yhdistävät virtakiskot.

Kytkinkotelossa oleva keskijännitekytkin on ydinohjauselementti. Se on kolmiasentoinen kuormakytkin (suljettu, avoin, maadoitettu), joka on sijoitettu SF6-täytteiseen metalliseen kaasutiiviiseen säiliöön. Vankka lukitusmekanismi käyttömekanismin ja kytkimen välillä varmistaa turvallisen käytön.

3. Pääkomponentit (katso alla oleva taulukko):

Kaapeliliittimet

DFWK-tyyppisessä ulkokaapeleiden jakelurasiassa käytetään esivalettuja "koskettavia" silikonikumikaapeliliittimiä, jotka on valmistettu täysin automaattisella ruiskutuksella tuodusta korkealaatuisesta eristävästä kumista, sekä sisä- että ulkopuolijohdesuojauskerroksilla. Sisäkerros tasoittaa sisäisen sähkökentän; maadoitettu ulompi suojakerros pitää liittimen pinnan nollapotentiaalissa. Jännityskartio, jonka alapää on läheisessä kosketuksessa kaapelin puolijohdekerroksen kanssa ja ulompi puolijohdekerros maadoitettu, ratkaisee sähkökentän keskittymisongelman kaapelin ulkovaipan leikkauksessa ja varmistaa henkilöturvallisuuden. Kosketettava kaapelin etuliitin on asennettu suoraan laitteen holkkiin; se voidaan liittää takakaapelin liittimeen useiden lähtevien linjojen muodostamiseksi tai ylijännitesuojaan ylijännitesuojaa varten.

Toimintaperiaate

DFWK-tyyppisen kytkimellä varustetun Outdoor Cable Distribution Boxin toimintaperiaate voidaan ymmärtää seuraavista näkökohdista:

1. Sähkötoiminnan periaate

Tuleva pääkaapeli liitetään esivaletun silikonikumikaapelin liittimellä sisäiseen virtakiskolevyyn. Virtakiskolevy toimii sähkökiskona – täysin eristetty ja täysin tiivistetty. Myös useita lähteviä piirejä on kytketty kiskolevyyn kaapeliliittimien kautta, jolloin saadaan "yksi sisään, useita ulos" -haaroitus. SF6-kuormakytkin on sijoitettu saapuvien ja lähtevien linjojen väliin. Kytkintä käyttämällä linja voidaan avata tai sulkea. Kytkimen ollessa auki rako erottaa kaapelipiirin tulo- ja lähtöpuolelle sallien eri potentiaalit ja mahdollistaen näin paikallisen sähkökatkon ylläpidon vaikuttamatta kantaverkkoon.

2. SF6-kuormakytkimen toimintaperiaate

SF6-kuormakytkin toimii SF6-kaasuilmakehässä. SF6:lla on erinomaiset eristys- ja valokaaren sammutusominaisuudet. Kytkimen avautuessa valokaari jäähtyy nopeasti ja sammuu SF6-kaasussa, mikä estää vakavan kosketuspalamisen ja varmistaa luotettavuuden ja pitkän käyttöiän. Kytkin on tyypillisesti kolmiasentoinen (suljettu, avoin, maadoitettu). Maadoitettu asento tarjoaa turvallisen maadoituksen kaapelin puolelle, mikä helpottaa myöhempää huoltoa.

3. Täysi eristys ja sähkökentän ohjausperiaate

Kaapeliliittimessä on kaksikerroksinen puolijohdesuojausrakenne: sisempi puolijohdekerros tasaa sisäisen sähkökentän paikallisen keskittymisen välttämiseksi; ulompi puolijohdekerros on maadoitettu potentiaalin säilyttämiseksi nollassa, jolloin liittimen pinta on turvallinen koskettaa. Jännityskartio ratkaisee sähkökentän keskittymisen kaapelin ulkovaipan leikkauksessa varmistaen tasaisen ja turvallisen sähkökentän koko liitäntäjärjestelmässä.

4. Lukitusperiaate

Kojeiston ja kotelon ovien välissä on vankka mekaaninen lukitusjärjestelmä:

• Kun kuormakytkin on kiinni, erottimen käyttöreikä on tukossa.
• Erotinta voidaan käyttää vasta, kun kuormakytkin on avattu.
• Kun erotin on auki, kuormituskytkintä ei voi sulkea.
• Kun maadoituskytkin on suljettu, erottimen käyttöreikä on tukossa.

Tämä viiden eston lukitus estää väärinkäytön ja varmistaa henkilöstön ja laitteiden turvallisuuden.

Useita tyypillisiä johdotusratkaisuja

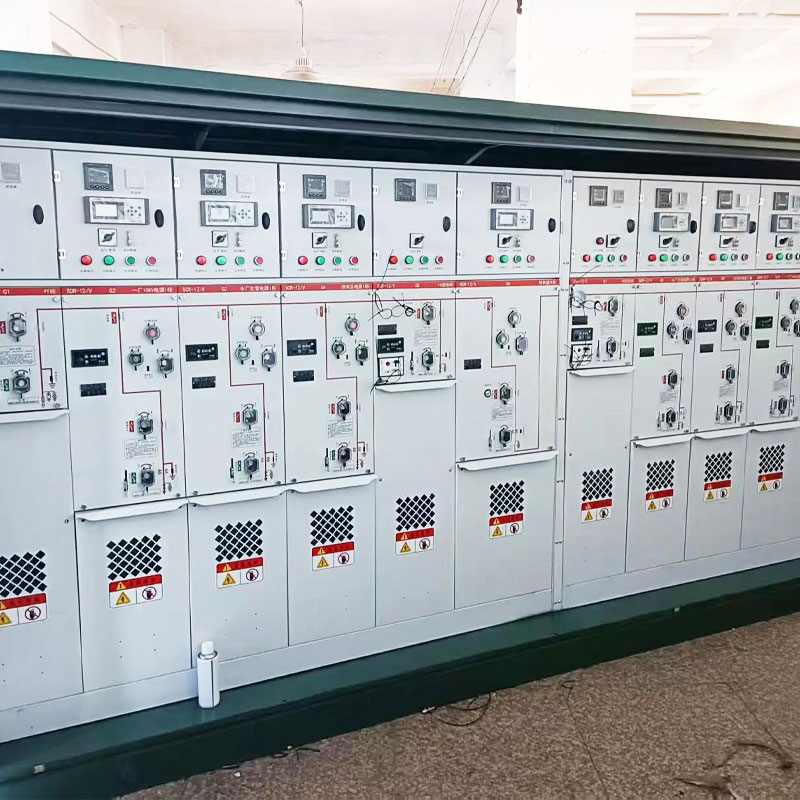

Tehtaamme

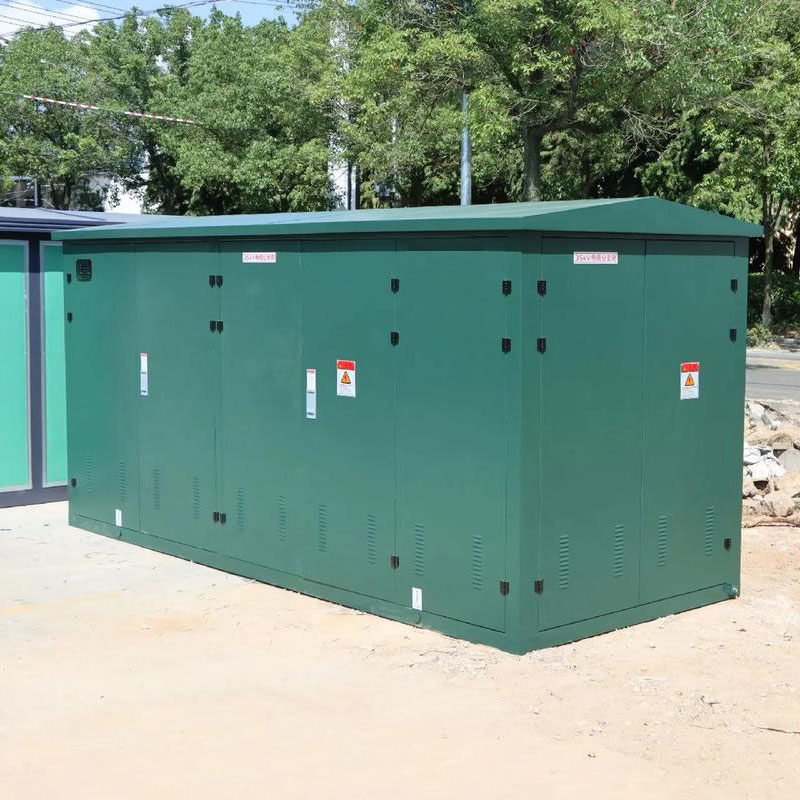

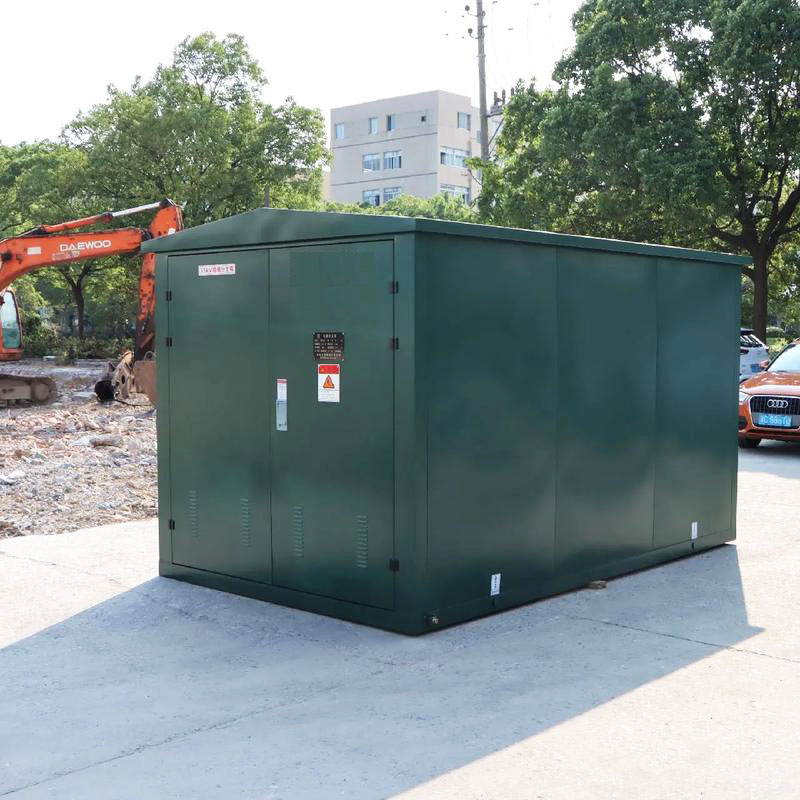

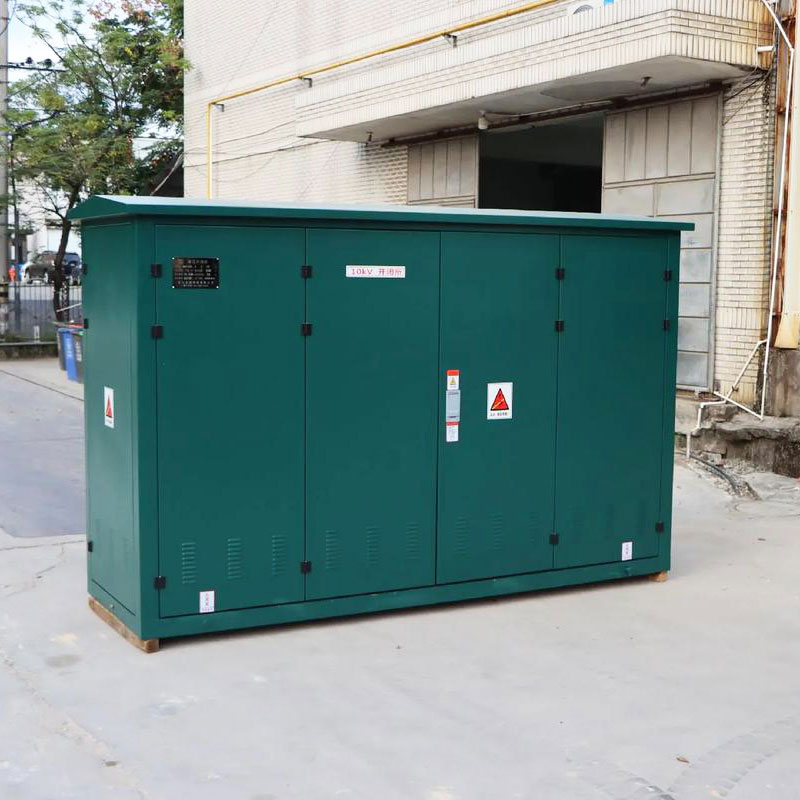

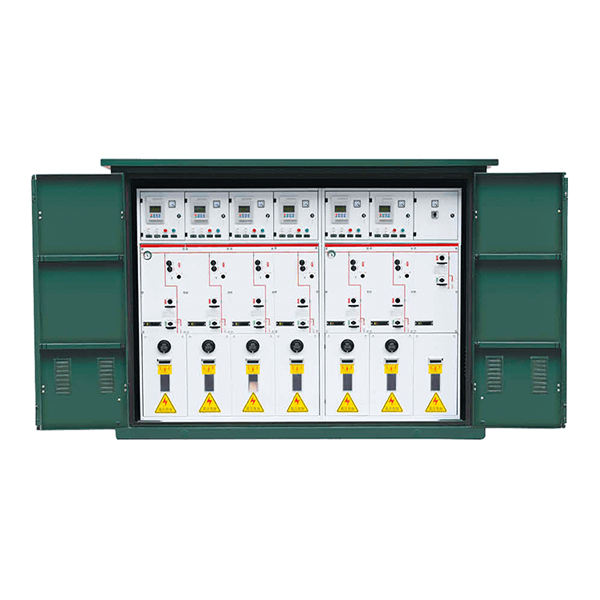

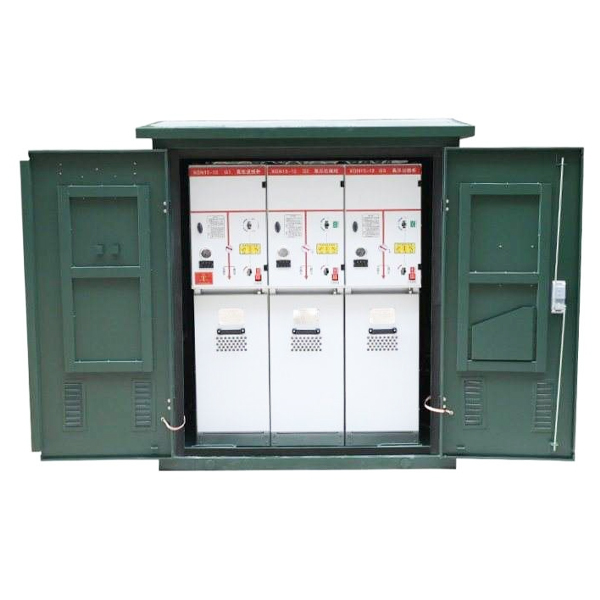

Tuotteet näyttävät
