Luotettu pienjännitekytkinlaitteiden valmistaja

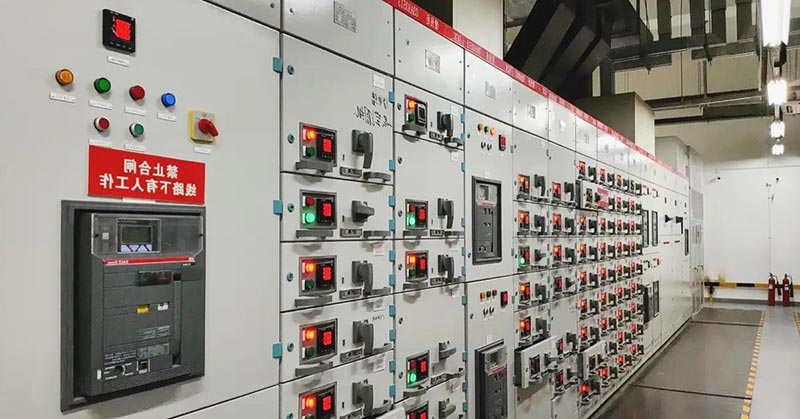

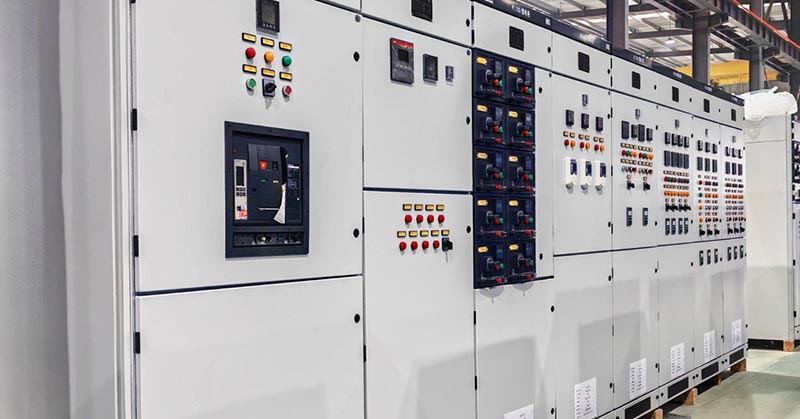

Mikä on pienjännitekytkinlaite?

Apienjännitekojeistottarkoittaa yleensä jakelulaitteita, joita käytetään sähköjärjestelmissä, joiden vaihtojännite on enintään 1000 V. Sen päätehtävänä on siirtää sähköenergiaa muuntajasta erilaisiin loppukäyttölaitteisiin, kuten valaisimiin, moottoreihin ja ohjausjärjestelmiin.Kiinassa yleisesti käytetyissä 50 Hz:n vaihtovirtajakelujärjestelmissä pienjännitejakokaappien nimellisjännite on tyypillisesti 380 V ja nimellisvirrat yltävät useisiin tuhansiin ampeeriin.

Yksinkertaisesti sanottuna, jos koko sähköjärjestelmää verrataan ihmisen verenkiertojärjestelmään, niin voimalaitos on sydän, korkeajännitteiset voimajohdot ovat valtimot ja pienjännitekaapit ovat kapillaareja, jotka tavoittavat jokaisen loppukäyttäjän. He ovat vastuussa alennetun tehon jakamisesta kohtuullisesti jokaiseen sähköyksikköön ja varmistaen, että erilaiset sähkölaitteet – valaistus, moottorit jne. – voivat vastaanottaa tarvittavan sähköenergian turvallisesti ja vakaasti. Kojeistomme täyttävät asiaankuuluvat kansalliset ja kansainväliset standardit IEC 61439 ja GB/T 7251 .

Mitkä ovat tärkeimmät toiminnot ja roolit?

Pienjännitejakokaapin ydintoiminnot voidaan tiivistää kolmeen tehtävään: vastaanotto, jakelu ja suojaus.

Ensinnäkin se vastaanottaa sähköenergiaa ylävirran sähköverkosta (esimerkiksi muuntajan pienjännitepuolelta) tulokaapin (vastaanottokaapin) kautta. Sitten se jakaa energian haarapiireihin päävirtakiskon (kuparikiskojärjestelmä) kautta ja toimittaa sen lähtevien kaappien kautta laitteisiin, kuten moottoreihin ja valaistusjärjestelmiin. Koko tämän prosessin ajan suojalaitteet – katkaisijat, sulakkeet, erottimet jne. – valvovat jatkuvasti piirin tilaa. Ylikuormituksen, oikosulun tai vuodon sattuessa ne voivat nopeasti katkaista viallisen piirin, mikä suojaa tehokkaasti sekä laitteita että henkilöstöä.

Lisäksi pienjännitejakokaapit palvelevat myös loistehon kompensointia. Kondensaattoripankit (kompensaatiokaapit) parantavat verkon tehokerrointa vaihtamalla automaattisesti kondensaattoriparistoja, vähentäen johtohäviöitä ja lisäämällä energiatehokkuutta.

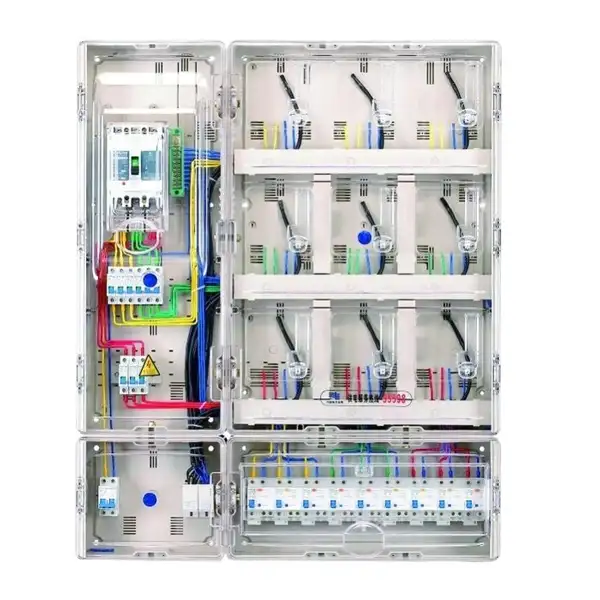

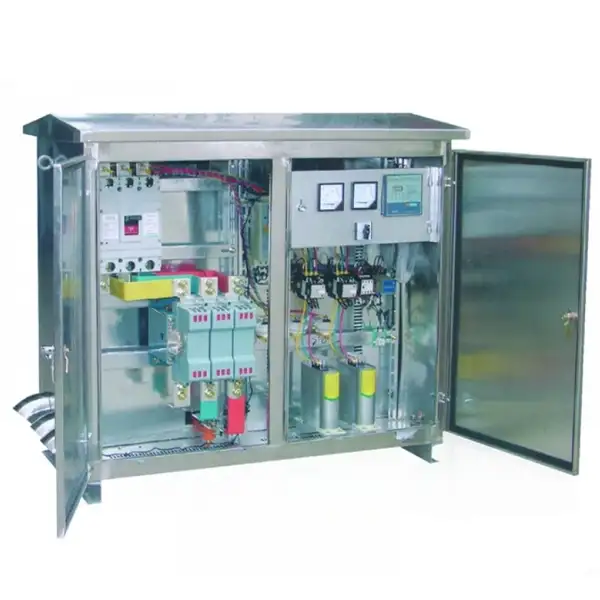

Pienjännitekytkinlaitteiden yleiset tyypit ja mallit

Pienjännitekojeistot jaetaan asennusmenetelmiensä perusteella yleensä kahteen rakenteelliseen tyyppiin: kiinteätyyppiset pienjännitekojeistot ja ulosvedettävät pienjännitekojeistot.

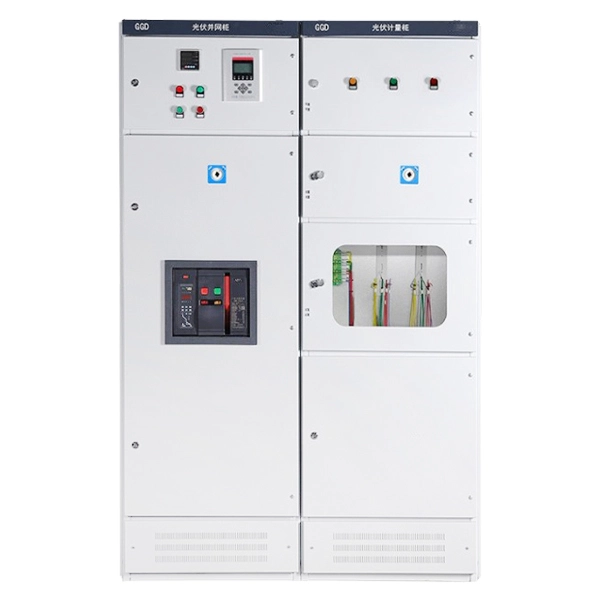

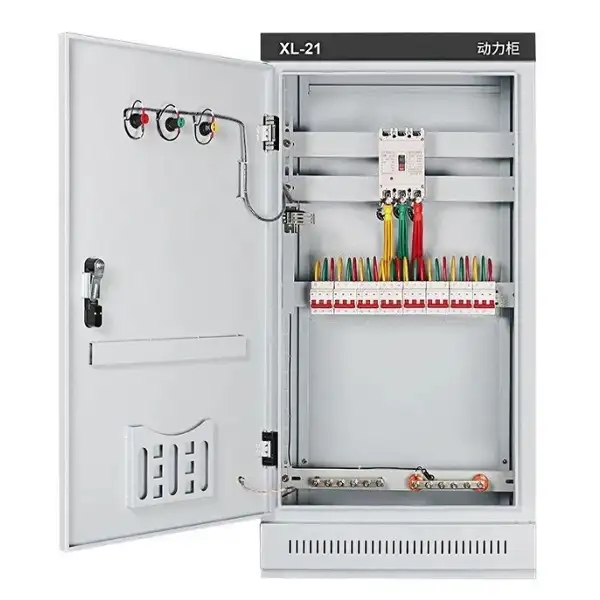

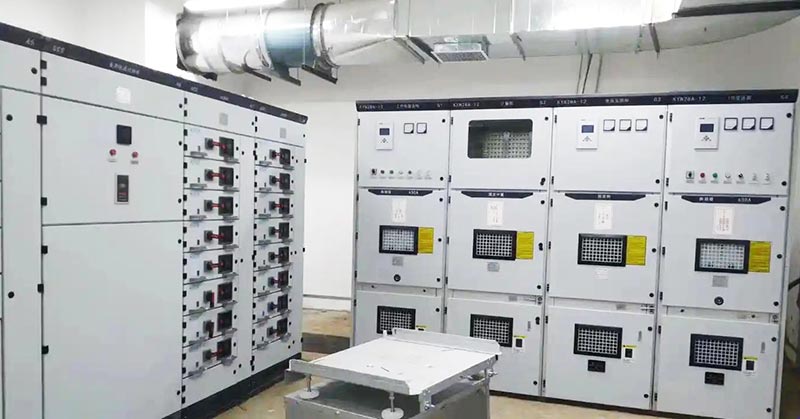

Kiinteä tyyppinen kojeisto, kuten GGD-kojeistossa, on kiinteä paneelirakenne, jossa kaikki sähkökomponentit on asennettu pysyvästi paikoilleen. Sille on ominaista vankka rakenne, alhaisemmat kustannukset ja helppo huoltaa. Se soveltuu voimalaitosten, sähköasemien sekä teollisuus- ja kaivosyritysten jakelujärjestelmiin, joiden nimellisvirta on enintään 3150 A. Kotelossa käytetään luonnollista ilmanvaihtoa lämmönpoistoon, ja ylä- ja alaosassa olevat tuuletusraot muodostavat luonnollisen ilmavirtausreitin.

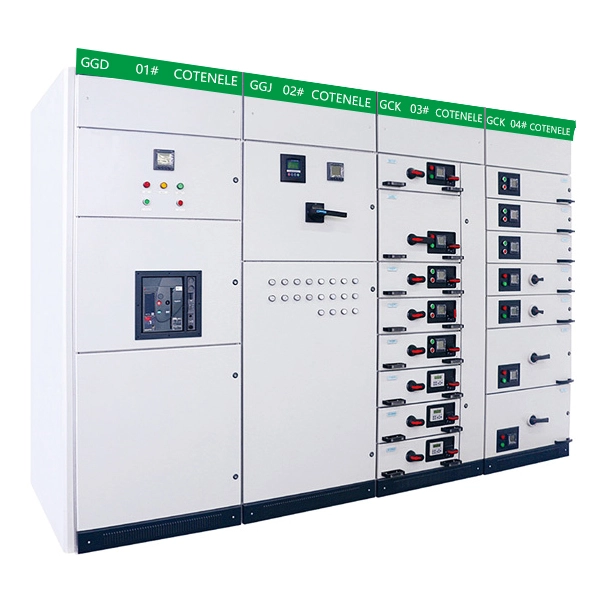

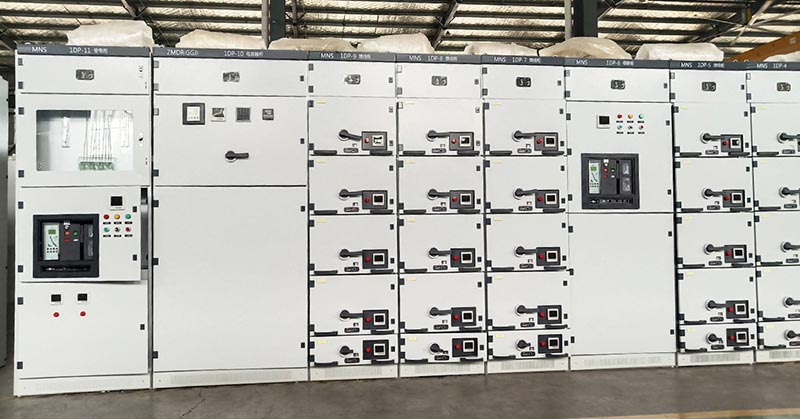

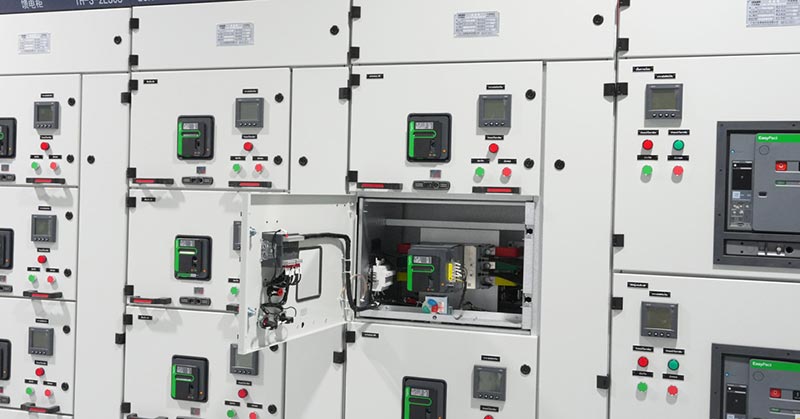

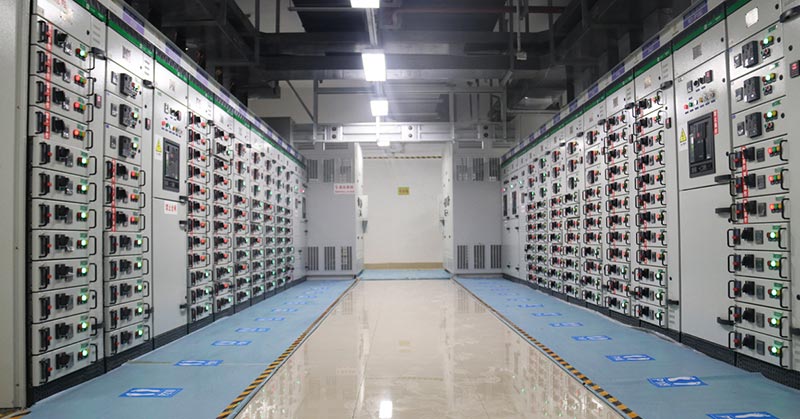

Drawout-tyyppinen kojeisto(kutsutaan myös vetolaatikkotyyppisiksi kojeistoiksi) edustavat mallit, kuten GCK, GCS ja MNS. Sen erottuva piirre on, että jokainen ulostuloyksikkö on suunniteltu itsenäiseksi laatikoksi. Vetokytkinlaitteisto on tilaa säästävämpi, helpompi huoltaa ja tarjoaa enemmän lähteviä piirejä, vaikka se on yleensä kalliimpaa. Kun vika ilmenee yhdessä piirissä, vain vastaava vetolaatikko on vedettävä pois korjausta varten ja varayksikkö voidaan vaihtaa ilman virransyöttöä, jolloin muut piirit eivät vaikuta. MNS-pienjännitekojeistot on valmistettu ABB:ltä (Sveitsi) siirretyn teknologian perusteella ja tarjoavat etuja, kuten kompaktin rakenteen, vahvan rakenteellisen monipuolisuuden ja korkean modulaarisuuden.

Mitkä ovat pienjännitekojeiston sisäiset ydinkomponentit?

Täydellinen pienjännitekytkinjärjestelmä sisältää yleensä seuraavat komponentit:

Kotelo:

Kotelo on yleensä valmistettu korkealaatuisesta kylmävalssatusta teräslevystä tai ruostumattomasta teräksestä, joka on muodostettu taivuttamalla, hitsaamalla ja jauhemaalauksella. Se tarjoaa mekaanista tukea ja suojaa.

Virtakiskojärjestelmä:

Pienjännitekojeiston virtakiskojärjestelmä sisältää päävirtakiskot ja haarakiskot. Päävirtakisko kulkee koko pienjännitejakopaneelin läpi ja vastaa kokonaisvirran keräämisestä ja jakamisesta, kun taas haarakiskot syöttävät tehoa jokaiselle lähtöyksikölle.

Kojeistot:

Tämän tuotteen sisäisiä ydinkomponentteja ovat katkaisijat, katkaisijat, kontaktorit jne., joita käytetään ohjaukseen ja suojaamiseen. Katkaisija on ydinkomponentti, joka yhdistää piirikytkennän ja vikasuojaustoiminnot.

Suojalaitteet:

Kaapin suojalaitteet sisältävät yleensä ylikuormitusreleitä, sulakkeita ja vikavirtasuojalaitteita, jotka tarjoavat useita suojauksia ylikuormitusta, oikosulkua ja vuotoja vastaan.

Mittaus- ja näyttölaitteet:

Mittausosastoihin kuuluvat ampeerimittarit, volttimittarit, tehokertoimen säätimet, merkkivalot jne. järjestelmän tilan reaaliaikaista seurantaa varten.

Korvauslaitteet:

Näitä komponentteja ovat yleensä kondensaattoriparket ja niiden kytkentäohjausyksiköt, joita käytetään loistehon kompensointiin.

Tekniset parametrit

Kuinka valita sopiva pienjännitekojeisto?

Kutsumme valintamenetelmää "viisivaiheiseksi" valintamenetelmäksi:

Vaihe 1: Määritä keskeiset sähköiset parametrit

Pienjännitekojeiston valinnan perusteena on varmistaa ne tekniset parametrit, jotka kojeiston tulee täyttää asiakkaan teknisten vaatimusten mukaisesti. Vahvista ensin järjestelmän nimellisjännite (yleensä AC 380V/400V, 50Hz) ja nimellisvirta. Nimellisvirta tulee laskea kaikkien sähkölaitteiden kokonaiskuorman perusteella siten, että tulevaa laajennusta varten on varattu 15–20 % marginaali. Toiseksi oikosulkukestävyys on myös kriittinen turvallisuusindikaattori. Kytkinkeskuksen nimelliskestovirran (Icw) ja nimellishuippukestovirran (Ipk) on oltava suurempia kuin järjestelmässä mahdollisesti esiintyvä suurin mahdollinen oikosulkuvirta. muutoin voi tapahtua räjähdys tai tulipalo vikatilanteissa.

Vaihe 2: Analysoi palveluympäristö

Ympäristöolosuhteet vaikuttavat suoraan pienjännitekojeiston suojausvaatimuksiin ja käyttöikään, meidän on mukautettava eri suojausluokkaa pienjännitekojeiston käyttöympäristön perusteella.

Vaihe 3: Yhdistä kuormitustyypit ja toiminnalliset vaatimukset

Eri kuormat vaativat pienjännitekojeistoilla erilaisia ​​ohjaus- ja suojatoimintoja. Induktiivisilla kuormilla, kuten moottoreilla (esim. puhaltimet ja pumput tehtaissa), käynnistysvirta voi olla 5–7 kertaa nimellisarvo. Piirit tulee valita ylikuormituksen, vaihehäviön ja lukitun roottorin suojauksen kanssa sekä sopivien kontaktorien ja lämpöreleiden kanssa. Resistiivisille kuormille, kuten valaistus, sopivat kiinteät pienjännitekojeistot, joilla on yksinkertainen rakenne ja korkea kustannustehokkuus. Palvelinkeskuksissa, sairaaloissa ja muissa paikoissa, joissa on erittäin korkeat vaatimukset virransyötön jatkuvuudelle, tulisi käyttää kuumavaihdettavia (vedettäviä) pienjännitekojeistoja, jotka on varustettu automaattisilla siirtokytkimillä (ATS) ja redundantilla rakenteella. Älykkäitä rakennuksia tai moderneja tehtaita palvelevat paremmin älykkäät kytkinlaitteet, jotka tukevat älykkäitä mittareita sekä etävalvontaa ja -ohjausta mahdollistaen yhteyden virranhallintajärjestelmiin.

Vaihe 4: Arvioi tuleva toiminta, huolto ja laajennus

Valinnan tulee jättää riittävästi tilaa pitkäaikaiselle toiminnalle ja tuleville jälkiasennuksille. Jos halutaan mahdollisuus vaihtaa moduulit nopeasti ilman sähkökatkosta vian aikana, kannattaa suosia ulosvedettävää (vedettävää) pienjännitekojeistoa, sillä niiden laatikostot voidaan kytkeä ja irrottaa toisistaan ​​riippumatta. Samanaikaisesti on suositeltavaa varata noin 20 % ylimääräisiä lähteviä piirejä piirien kokonaismäärän perusteella tulevien laitelisäysten varalle. Jos budjetti sallii ja paikan päällä on vähän tilaa, myös ulosvedettävä pienjännitekojeisto on parempi valinta. Sovelluksiin, jotka vaativat etätiedonkeruuta, vian ennustamista ja olosuhteisiin perustuvaa ylläpitoa, on määritettävä älykkäät ulosvetokytkinlaitteet, joissa on viestintäyhdyskäytävät ja valvontaohjelmisto. Lisäksi on otettava huomioon varaosien saatavuus ja toimittajan huoltopalvelukyky.

Vaihe 5: Tasapainota elinkaarikustannukset

Valintapäätöksessä ei pitäisi tarkastella vain alkuperäistä ostohintaa, vaan sen tulee arvioida elinkaarikustannuksia (LCC), mukaan lukien hankinta, asennus, käyttö, huolto, seisokkien häviöt ja energiakustannukset. Kotimaisilla tuotemerkeillä (esim. Chint, Delixi, Changshu Switchgear) on vahva hintakilpailukyky – avainkomponenttien kustannukset ovat usein 1/2–1/5 kansainvälisten merkkien hinnasta – ja ne tarjoavat nopean palveluvasteen, joten ne sopivat projekteihin, joissa kustannustehokkuus on ensiarvoisen tärkeää. Kansainväliset tuotemerkit (ABB, Schneider Electric, Siemens) johtavat teknisissä eritelmissä, niillä on pidempi keskimääräinen aika vikojen välillä ja niillä on kypsät digitaaliset ekosysteemit, mikä tekee niistä ihanteellisia kriittisiin projekteihin, joissa on erittäin korkeat luotettavuusvaatimukset. Sokeasti alhaisten hintojen tavoittelu voi johtaa huonolaatuisten metallilevyjen käyttöön, oikosulkukapasiteetin heikkenemiseen tai suojaustoimintojen yksinkertaistamiseen, mikä voi johtaa toistuviin vioihin myöhemmin ja lopulta suurempiin taloudellisiin tappioihin. Siksi optimaalinen kustannustehokas ratkaisu tulee valita turvallisuus- ja suorituskykyvaatimukset täyttäen.
