11KV keskijännite RMU sähköpaneelit

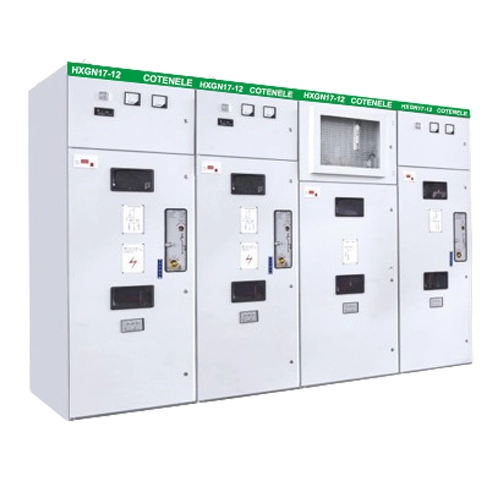

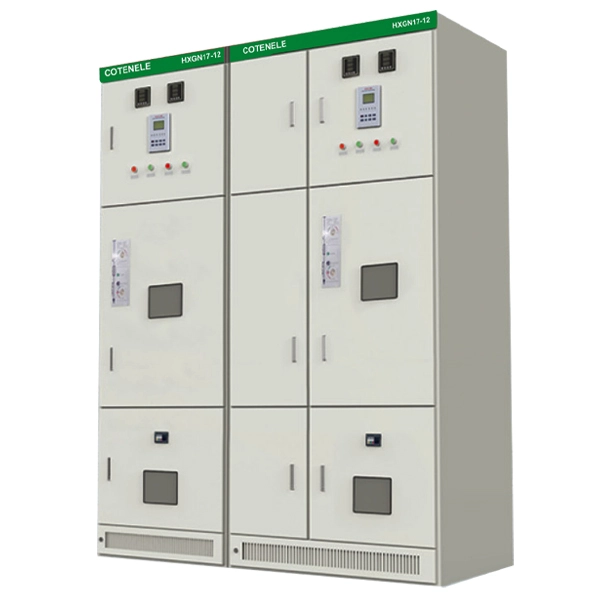

Cotenele valmistaa keskijännitekojeistoja ja niiden sisäisiä ydinkomponentteja, tuotteitamme ovat keskijännitepaneelit, rengaspääyksiköt, tyhjökatkaisijat, kuorman katkaisijat ja käyttömekanismit. HXGN17-12-sarjan 11KV-keskijännitteiset RMU-sähköpaneelit on laajalti käytetty ja teknisesti kypsä metallisen kytkentärasiatyyppinen 10kV vaihtovirtakytkin. Sitä käytetään pääasiassa kolmivaiheisissa AC 50 Hz:n nimellisjännitteisissä 12 kV jakelujärjestelmissä, jotka vastaavat sähköenergian vastaanotosta, jakelusta, ohjauksesta ja suojauksesta, ja sitä käytetään laajalti rengasverkkojen virtalähteissä ja päätevirransyöttöskenaarioissa.
Cotenele on ollut useiden vuosien ajan tärkeä keskijännitejakelulaitteiden toimittaja Euroopassa ja Lähi-idässä, ja rengaspääyksiköiden ja kaasueristeisten kytkinlaitteiden tuotantomme on saanut laajaa kiitosta asiakkailta.HXGN17-12-sarjan 11KV Keskijännite RMU Electrical Panels on sisäkotelotyyppinen kiinteä AC metallisuljettu rengaspääyksikkö.
RMU-kuori on koottu alumiinisinkkilevyllä, kompaktilla rakenteella ja täydellisellä "viiden eston" lukitustoiminnolla. Se on jaettu kiskohuoneeseen, kytkinhuoneeseen ja kaapelihuoneeseen ylhäältä alas, soveltuu rengasverkon virransyöttöön ja 10 kV:n jakelujärjestelmien päätevirransyöttöön kaupunkien sähköverkoissa, teollisuus- ja kaivosyrityksissä, korkeissa rakennuksissa jne. Sen suunnittelu ja valmistus noudattavat kansallisia ja kansainvälisiä standardeja, kuten GB/T 3906 ja IEC 62271-200.
Tuotteen malli
| Koodi | Merkitys |
| H | Soittoverkko/Ring-pääyksikkö |
| X | Kotelotyyppinen metallikoteloitu kojeisto |
| G | Kiinteä tyyppi (kytkinlaitteiston komponentit ovat kiinteästi asennettuja) |
| N | Sisäkäyttöinen tyyppi |
| 17 | Suunnittelun sarjanumero |
| 12 | Nimellisjännite (12KV) |
| Lisäksi sisäisistä komponenteista riippuen päätekirjaimilla on erityiset merkitykset: | |
| F | Varustettu kuorman katkaisijalla |
| R | Varustettu sulakkeella |
| F ·R | Kuormakytkin-sulakeyhdistelmä |
| Z | Tyhjiö (viitaten tyhjiökuorman katkaisijaan) |
| Z ·R | Tyhjiökuorman katkaisija-sulakeyhdistelmä |
Mitä etuja rengaspääyksiköllä HGNX17-12 on verrattuna keskijännitekojeistoon KYN28-12?
Verrattuna KYN28-12 panssaroituihin irrotettaviin metallipäällysteisiin kojeistoihin, HXGN17-12 rengaspääyksiköillä on erittäin merkittäviä etuja kompaktin koon, alhaisemman hinnan, huollon helppouden ja ympäristön mukautuvuuden suhteen, joten HXGN17-12 11KV:n keskijännitteiset RMU-sähköpaneelit soveltuvat erityisen tiukkaan tilan, rajallisen virranjakelun ja suuren virransyöttäjän käyttöön. luotettavuutta tarvitaan.
HXGN17-12:n tärkeimmät edut KYN28-12:een verrattuna ovat seuraavat:
1. Pienempi alkuinvestointi:HXGN17-12 rengaspääyksikkö on yleensä paljon halvempi, mikä antaa sille selkeän taloudellisen edun budjettirajoitteisissa projekteissa. Lisäksi sen rakenne on yksinkertaisempi, mikä vähentää vikatiheyttä ja pienentää myös pitkäaikaisia käyttö- ja ylläpitokustannuksia.
2. Kompakti koko ja joustava asennus:HXGN17-12 RMU:n tilavuus on paljon pienempi kuin keskijännitekojeiston KYN28-12. Kompakti asettelu ja mahdollisuus kiinnittää seinää vasten tekevät siitä paljon mukautuvamman paikkoihin, joissa asennustila on rajallinen.
3. Yksinkertaisempi rutiinihuolto:HXGN17-12:ssa on yleensä kiinteä rakenne – pääkytkinelementit on asennettu kiinteästi, mikä tekee rakenteesta yksinkertaisen ja luotettavan. RMU:ihin verrattuna KYN28-12:ssa on ulosvedettävä (kuorma-auto) tyyppinen rakenne, joka tarjoaa hyvän vaihdettavuuden, mutta lisää monimutkaisuutta ja mahdollisia vikakohtia ja vaatii myös korkeampaa teknistä osaamista huoltohenkilöstöltä.
4. Parempi sopeutumiskyky ympäristöön:Koska HXGN17-12-kuori on täysin suljettu, sen proction-luokka saavuttaa tyypillisesti IP2X-suojausluokan tai korkeamman, joten rengaspääyksiköt voivat kestää paremmin pölyä, kosteutta ja saasteita. Tämä varmistaa vakaamman toiminnan ankarissa olosuhteissa.
Tärkeimmät erot ja valintaohjeet
Rengaspääyksiköiden rajoitettu suojaominaisuus
On tärkeää huomata, että HXGN17-12 rengaspääyksikkö on ensisijaisesti tarkoitettu kuormanjakoon. Sen pääsuojaelementti on yleensä "kuormakytkin + sulake" -yhdistelmä. Tämä järjestely voi nopeasti keskeyttää oikosulkuviat, mutta siitä puuttuu kattavat releen suojaustoiminnot (kuten ylivirta- ja hetkellinen ylivirtasuoja), joten se ei sovellu sovelluksiin, jotka vaativat kehittynyttä releen suojausta.
Valinta neuvoja
Yhteenvetona, valinta näiden kahden välillä riippuu erityistarpeista:
Jos projektin budjetti on rajallinen, asennustilaa on vähän ja jakelupääte sijaitsee ankarassa ympäristössä, HXGN17-12 11KV keskijännite RMU sähköpaneelit ovat taloudellinen ja käytännöllinen valinta.
Jos projektilla on runsas budjetti ja se vaatii suurta virrankestävyyttä, suurta katkaisukykyä ja täydellistä releen suojausta, KYN28-12 on sopivampi.
Tärkeimmät tekniset parametrit
| SN | Tuote | Yksikkö | FN12-10 FZN25-12 | ||
| 1 | Nimellisjännite | kV | 12 | ||
| 2 | 1 minuutin tehotaajuuden kestojännite | Maalle ja vaiheiden väliin: 42 kV; eristysetäisyys: 48 kV | |||
| 3 | Salamapulssijännite (huippuarvo) | Maalle ja vaiheiden väliin: 75 kV; eristysetäisyys: 85 kV | |||
| 4 | Nimellistaajuus | Hz | 50 | ||
| 5 | Päävirtakiskon nimellisvirta | A | 630 | ||
| 6 | Load Break -kytkin | Nimellisvirta | 630 | ||
| 7 | Sähköinen käyttöikä nimellisvirralla | kertaa | |||
| 8 | Kuormittamattoman muuntajan katkaisukyky | kVA | 1250 | ||
| 9 | Nimellinen lämpöstabiilisuusvirta | kA/s | 20/4;Maadoituskytkin 20/2 | ||
| 10 | Nimellisdynaaminen stabiilisuusvirta (huippu) | kA | 50 | ||
| 11 | Nimellinen oikosulkuvirta (huippu) | 50 | |||
| 12 | Sulakkeen nimellisvirta | A | 100 | ||
| 13 | Nimellinen siirtovirta | 1500 | 2000 | ||
| 14 | Nimellinen oikosulkukatkaisuvirta | kA | 31.5 | ||
| 15 | Käytetty sulakkeen malli | S□LAJ-12(XRNT□-10) | |||
| 16 | Mekaaninen käyttöikä | kertaa | 2000 | 10000 | |
| 17 | 1 minuutin tehotaajuus kestää apupiirin jännitteen | kV | 2 | ||
| 18 | Sähkökäyttöisen mekanismin käyttöjännite | V | AC DC: 220;110 | ||
| 19 | Suojausaste | IP2X | |||
| 20 | Kokonaismitat (leveys × syvyys × korkeus) | mm | 650(850)X900X2000(2200) | ||

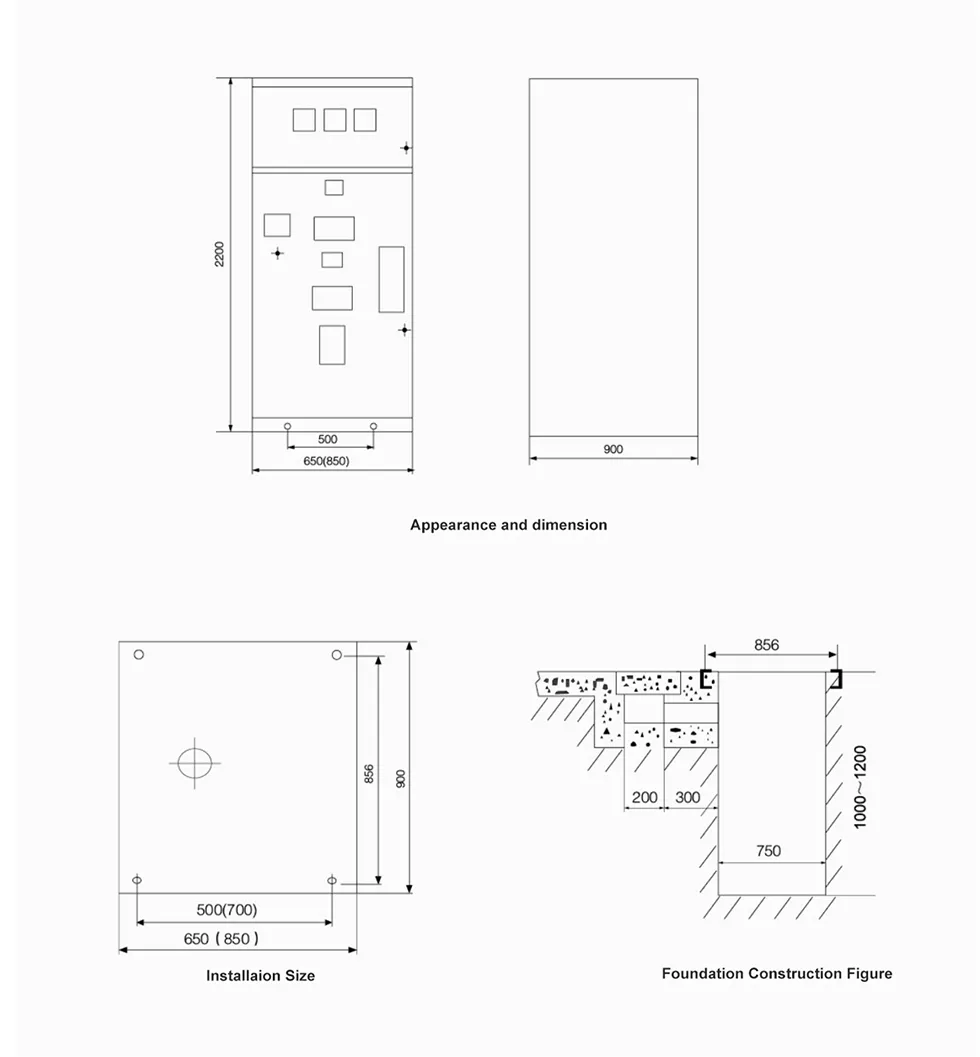

Ulkonäkö ja mitat
Kuinka tilata tai ostaa
1. Ostoksen perustiedot:Ilmoita Ring-pääyksiköiden tai kytkinlaitteiden täydellinen tyyppi, määrä ja arvioitu toimituspäivä.
2. Mitä piirustuksia teknisen viestinnämme aikana:
Seuraavat piirustukset on toimitettava yhdessä ennen tarjouksen tekemistä:
Yksirivinen kaavio ensisijaisesta järjestelmästä,
Kaavio toissijaisista (ohjaus)piireistä ja
Asettelukaavio, joka esittää kojeistoyksiköiden sijoittelua.
3. Sähköarvot ja komponenttien tekniset tiedot – Ilmoita selkeästi päävirtakiskon nimellisvirta sekä kunkin kojeistoon asennettavan komponentin (esim. katkaisijat, kuormakytkimet, sulakkeet, virtamuuntajat jne.) tyyppi ja teho.
4.Erityisvaatimukset – Kaikki tekniset tai ei-standardivaatimukset (esim. erikoispinnoitteet, erilainen suojausaste, erityiset lisälaitteet tai ympäristöolosuhteet) on kuvattava tarkasti.

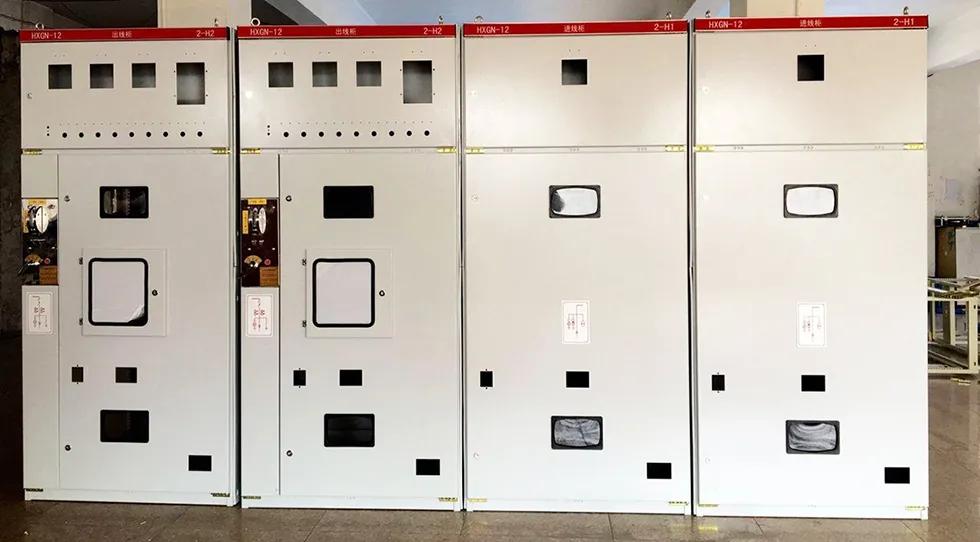

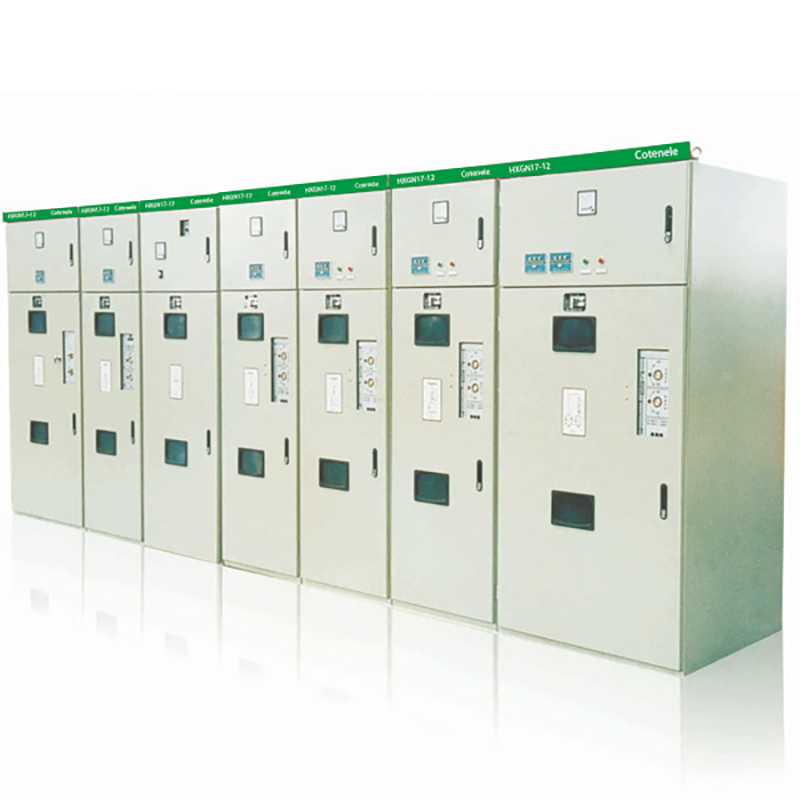

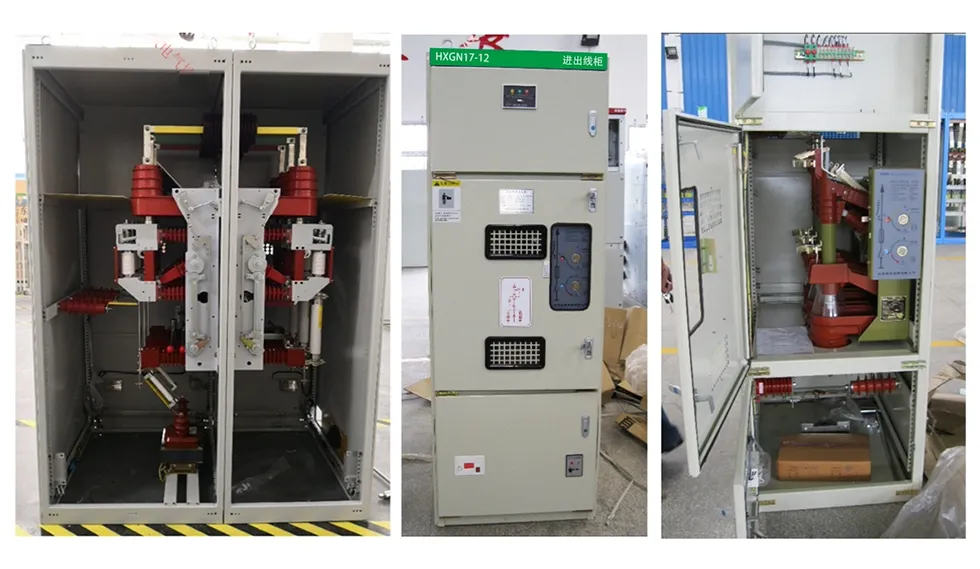

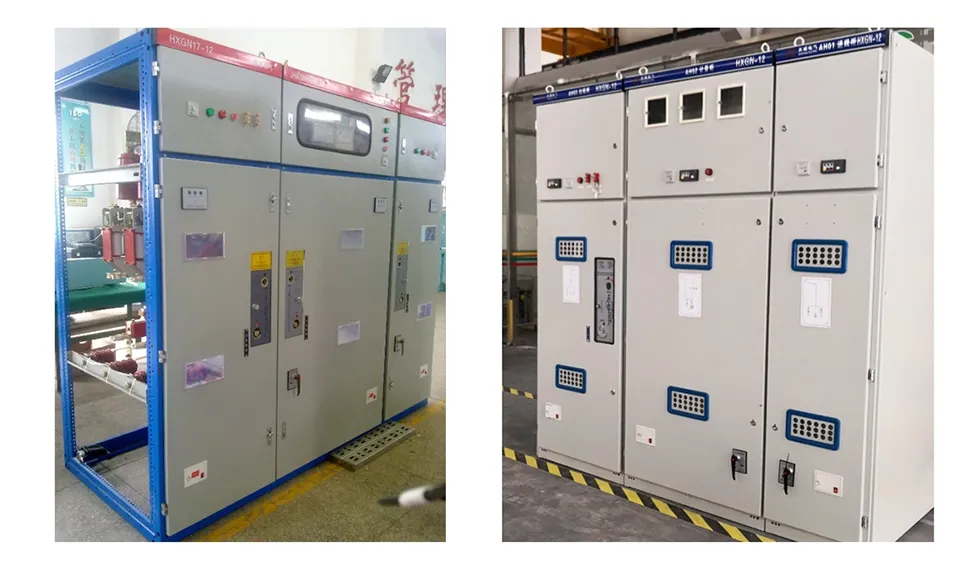

Tuotenäyttelyt

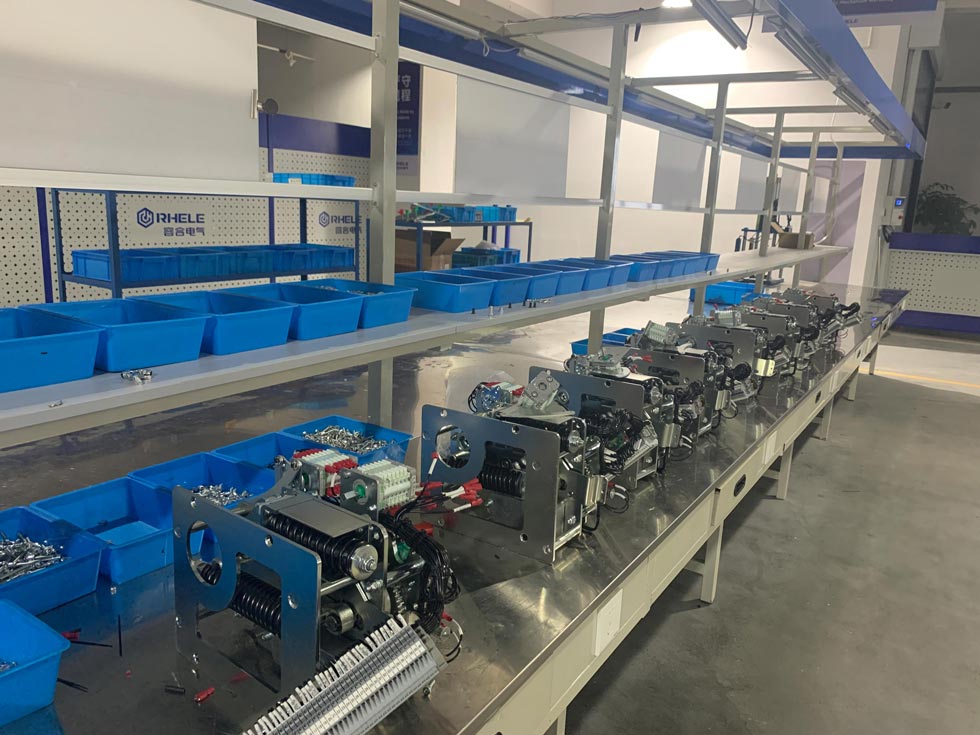

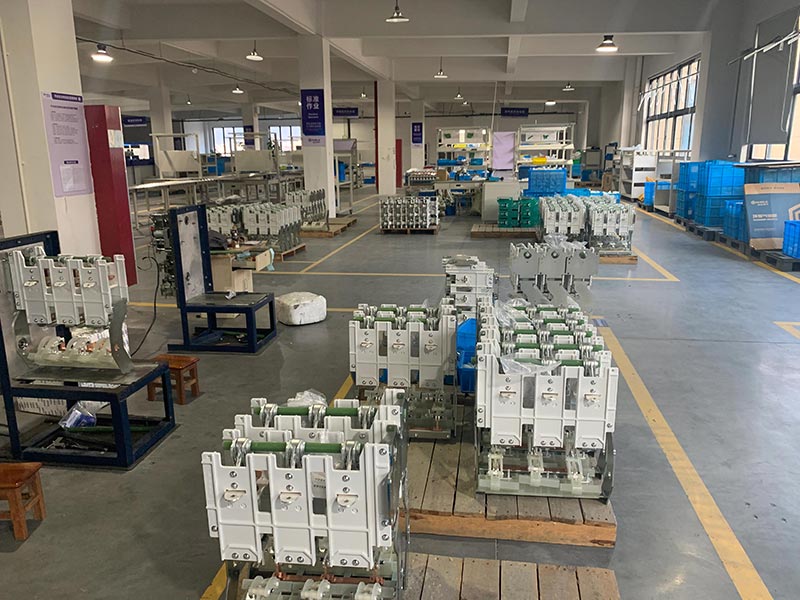

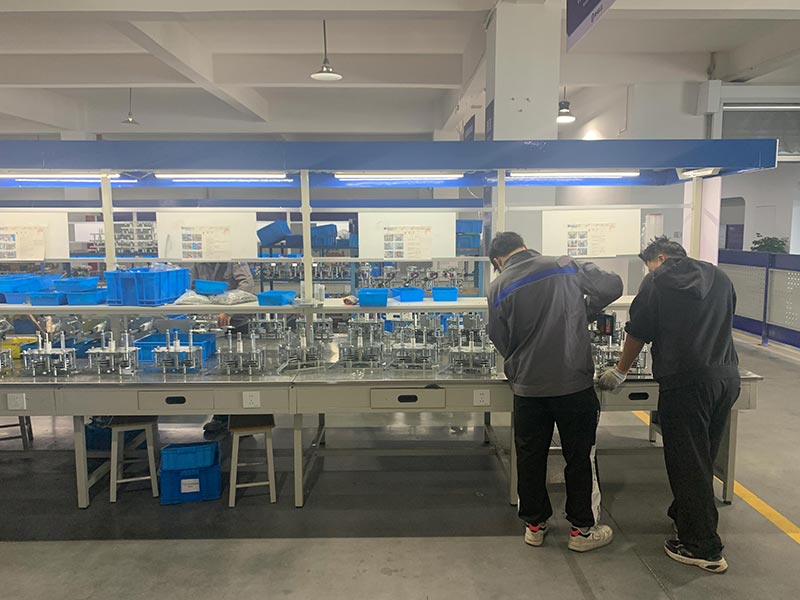

Meidän työpajamme
