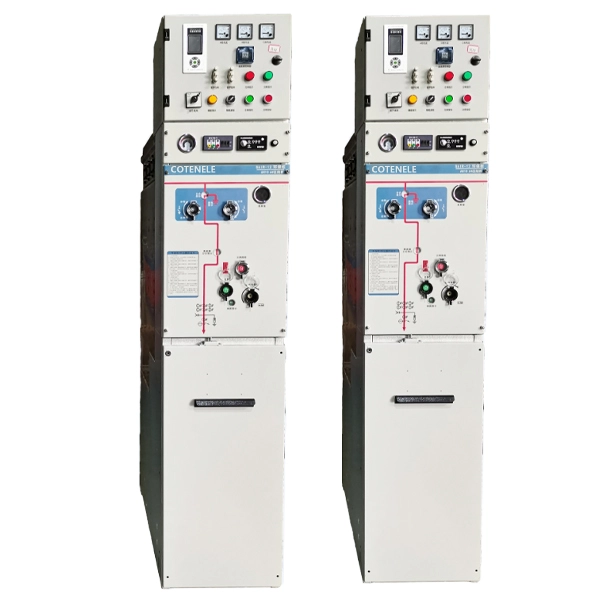

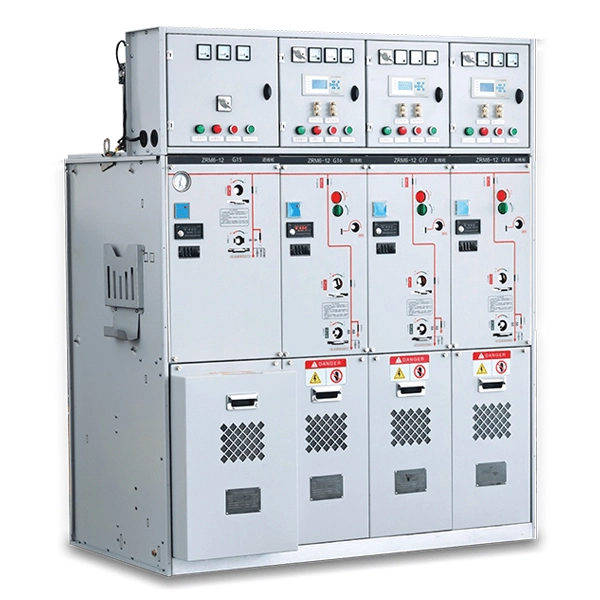

11KV keskijännitekaasueristetty kytkinlaite
Cotenele on yksi Kiinan suurimmista sähkönjakelulaitteiden valmistajista, tuotteisiimme kuuluvat LV- ja MV-kojeistot, rengaspääyksiköt ja niiden sisäiset ydinkomponentit. 11KV:n keskijännitekaasueristetyllä kytkinlaitteella on kompakti rakenne, tukeva ja kestävä sekä turvallinen ja vakaa suorituskyky. Käytetään laajasti kaupunkien sähkönjakelussa, liikerakennuksissa, tuuli- ja aurinkovoimaloissa ja teollisuuskohteissa, joissa on rajoitetusti tilaa.
Kaasueristetty kojeisto on yksi Cotenelen avaintuotteista. 11KV:n keskijännitekaasueristetty kytkinlaite on kompakti, metallikoteloitu keskijännitteinen virranjakeluratkaisu, jossa kaikki jännitteiset komponentit, mukaan lukien katkaisijat, erottimet ja virtakiskot, on suljettu kaasutiiviiseen ruostumattomasta teräksestä valmistettuun säiliöön, joka on täytetty eristekaasulla. Tämä täysin suljettu rakenne tarjoaa erinomaisen suojan ympäristötekijöitä, kuten kosteutta, suolasumua, pölyä ja pieniä eläimiä vastaan, varmistaen, että C-GIS toimii luotettavasti myös ankarissa olosuhteissa.
C-GIS:ää käytetään laajasti kaupunkien sähkönjakeluverkoissa, korkeissa rakennuksissa, maanalaisissa sähköasemissa, tuulivoimaloissa, aurinkovoimaloissa ja teollisuuslaitoksissa, joissa tilaa on rajoitetusti ja luotettavuus on ratkaisevan tärkeää. Sen kompaktiuden, kestävyyden ja alhaisten elinkaarikustannusten yhdistelmä tekee siitä ensisijaisen valinnan keskijännitejakelujärjestelmiin.
Cotenelen C-GIS-tuotteet täyttävät seuraavat keskeiset kansalliset ja kansainväliset standardit:
GB/T 11022
GB 3906
IEC 62271-200
IEC 62271-100
Kaasueristeisen kojeiston tekniset parametrit
| Parametriluokka | Parametrin nimi | Arvo | Huomautuksia |
| Perussähkö | Nimellisjännite | 12 KV | |
| Nimellistaajuus | 50/60 Hz | Valinnainen | |
| Nimellisvirta | 630-3150 A | Jopa 4000A erikoismalleihin | |
| Eristystaso | 1 min teho-taajuuden kestojännite (vaiheesta vaiheeseen & maahan) |
42 KV | Eristyskatko: 48KV |
| Salamaimpulssin kestojännite (vaihe- vaiheeseen ja maahan) |
75 KV | Erotuskatko: 85KV | |
| Apupiirin teho-taajuuden kesto Jännite |
2 KV | Ohjaus- ja apupiirit | |
| Vaihtokyky | Nimellinen oikosulkuvirta | 25/31.5/40 KA | Katkaisija |
| Nimellinen lyhytkestoinen kestovirta / Kesto |
20-40 KA/3-4s | ||
| Nimellishuippukestovirta | 50-100 KA | Dynaaminen vakaus | |
| Nimellinen oikosulkuvirta | 50-100 KA | ||
| Nimellinen siirtovirta (kytkin-sulake yhdistelmä) |
1750 A | ||
| Mekaaninen ja tiivistys | Mekaaninen käyttöikä (piirikatkaisija) | ≥10 000 toimintoa | Tyhjiötyyppi |
| Mekaaninen käyttöikä (kuormakytkin) | ≥5 000 toimintoa | SF₆puffer tai tyhjiö | |
| Mekaaninen käyttöikä (erotin/maadoitus Kytkin) |
≥3 000 operaatiota | Kolmiasentoinen kytkin | |
| SF₆-kaasun nimellispaine (mittari 20 ℃) | 0,02-0,05 MPa | ||
| SF₆Kaasun vuotuinen vuotoaste | ≤0,01 %～0,1 % | Alan johtava: ≤0,01 % | |
| Suojaus ja turvallisuus | Kaasuosaston suojaluokitus | IP67 | Pölytiivis, tilapäinen upotus |
| Kotelon suojausluokitus | IP4X/IP41 | Suojaus > 1mm kiintoaine | |
| Sisäisen kaarivian kesto | 31,5 KA/0,5~1 s | ||
| Ympäristö ilmastointilaitteet |
Ympäristön lämpötila | -25 ℃ ~ +40 ℃ | Laajempi valikoima pyynnöstä |
| Korkeus | ≤3000 m | Alennus yli 1000m | |
| Suhteellinen kosteus | Päivittäinen keskiarvo ≤ 95 % | Kuukauden keskiarvo ≤ 90 % | |
| Tyypilliset mitat | Leveys × Syvyys × Korkeus | ~375-600×750-1400×1300-2500 mm | Vaihtelee nykyisen luokituksen mukaan |
Mikä on kaasueristeisen kojeiston periaate?
11KV:n keskijännitekaasueristeisten kytkinlaitteiden ja rengaspääyksiköiden päätoimintaperiaate on eristää jännitteiset osat fyysisesti ulkoisesta ympäristöstä.
Toimintaperiaate: Kaasueristeisten kytkinlaitteiden tai rengaspääyksiköiden jännitteiset osat, kuten katkaisijat, erottimet ja virtakiskot, on suljettu kaasutiiviiseen ruostumattomasta teräksestä valmistettuun kaasulaatikkoon, joka on täytetty paineistetulla eristyskaasulla, joka korvaa perinteisen ilman eristysaineena, mikä tekee laitteesta immuuni ympäristön vaikutuksille.
Eristys ja kaarisammutus: Kaasulaatikossa oleva eristävä kaasu (esim. SF₆, N2, kuiva ilma) tarjoaa erinomaisen eristyksen. Kun piiri avautuu, syntyy kaari, ja tyhjökatkaisin sammuttaa valokaaren tehokkaasti varmistaakseen turvallisen kytkennän.
Tärkeimmät komponentit: Tyypillinen C-GIS-yksikkö koostuu pääasiassa kaasusäiliöstä, kytkinelementeistä (tyhjiökatkaisija, erotin jne.), käyttömekanismista sekä pienjänniteohjausosastosta ja kaapeliosastosta.
Mitkä ovat kaasueristeisten kytkinlaitteiden tai rengaspääyksiköiden edut?
Verrattuna perinteisiin ilmaeristettyihin kytkinlaitteisiin, 11KV:n keskijännitekaasueristetyillä kojeistoilla on monia merkittäviä etuja.
Ensinnäkin paineistetun eristävän kaasun dielektrinen lujuus on kaksi tai kolme kertaa ilman eristyslujuus. Tällaista kaasua, kuten SF6, N2, käyttämällä kuiva ilma voi parantaa merkittävästi eristyskykyä. Korkeammilla jännitetasoilla tämä etu on selvempi, minkä ominaisuutena on pienempi koko ja tämä auttaa meitä kehittämään pienempiä, tilaa säästäviä laitteita.
Toiseksi, erinomaisen eristyskyvyn lisäksi paineistettu kaasu voi myös parantaa valokaaren sammutuskykyä, mikä parantaa katkaisukykyä.
Kolmanneksi täysin tiivis ja ilmatiivis rakenne mahdollistaa sen, että kojeisto kestää ulkoisia haitallisia ympäristötekijöitä, kuten kondensaatiota, saastumista, pieniä eläimiä ja kemiallisia epäpuhtauksia. Siksi se voi toimia luotettavasti ankarissa tai vaativissa ympäristöissä. Vuonna 2002 Saksassa Elbe-joessa tapahtui suuri tulva, mutta tulvineet puhallettavat kojeistot palasivat nopeasti toimintaan, mikä osoitti kaasueristeisten kaappien luotettavan ja turvallisen toimintakyvyn ankarissa olosuhteissa.
Perinteiseen AIS:iin verrattuna C-GIS tarjoaa merkittäviä etuja useissa ulottuvuuksissa, mutta sillä on myös joitain rajoituksia
Mitkä ovat tuotteiden edut KYN61-40.5-kojeistolle?
| Aspekti | C-GIS | AIS |
| Koko &jalanjälki | Kompakti: Noin 1/3 AIS:n tilavuudesta, mikä säästää huomattavasti sähköaseman lattiatilaa. | Suuri: Vaatii runsaasti tilaa vaihe-vaihe- ja vaihe-maavaralle. |
| Ympäristö Sopeutuvuus |
Erinomainen: Täysin suljettu, korkea suojausluokka, kestää kondensaatiota, saastumista, suolasumua ja pieniä eläimiä. Ihanteellinen ankariin ympäristöihin (ulkona, rannikolla, korkealla). | Huono: Avoin rakenne, herkkä ympäristöolosuhteille; altis kondensaatiohäiriöille kosteissa tiloissa. |
| Ylläpitokustannukset | VeryLow: Ydinkomponentit ovat huoltovapaita, mikä vähentää huomattavasti manuaalista tarkastusta ja huoltotyötä; pienemmät elinkaarikustannukset. | Korkeampi: Vaatii säännöllistä puhdistusta, tarkastusta ja huoltoa. |
| Turvallisuus | Erittäin korkea: Jännitteiset osat täysin suljetut, mikä vähentää sähköiskun riskiä käyttäjille; korkea käyttöturvallisuus. | Keskitaso: Jännitteiset osat ovat alttiina, mikä aiheuttaa tiettyjä turvallisuusriskejä. |
| Ympäristö Ystävällisyys |
Trendikäs: Perinteisellä SF₆:lla on suuri ilmaston lämpenemispotentiaali, mutta uusista ympäristöystävällisistä kaasuista (kuiva ilma, N₂) on tulossa valtavirtaa, mikä mahdollistaa "vihreät" verkostot. | Parempi: Ei kasvihuonekaasupäästöjä. |
| Alkuinvestointi | Korkeampi: Monimutkainen tekniikka ja korkea valmistustarkkuus johtavat korkeampiin hankintakustannuksiin kuin AIS. | Alempi: Kypsä tekniikka, suhteellisen edullinen. |
| Huolto Sopivuus |
Epämukava: Sisäiset komponentit eivät ole näkyvissä; sisäiset viat on vaikeampi paikantaa ja korjata, mikä johtaa pidempiin käyttökatkoihin. | Kätevä: Komponentit näkyvät, viat helppo paikantaa ja vaihtaa. |

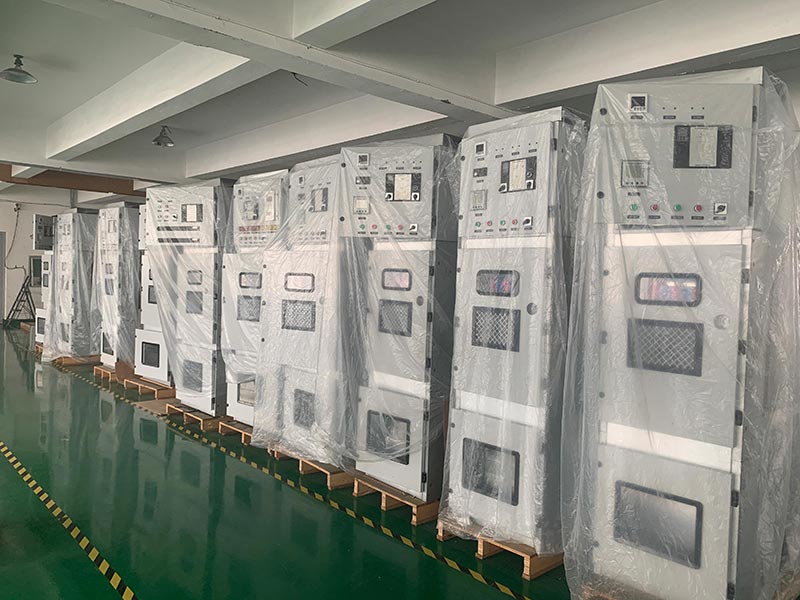

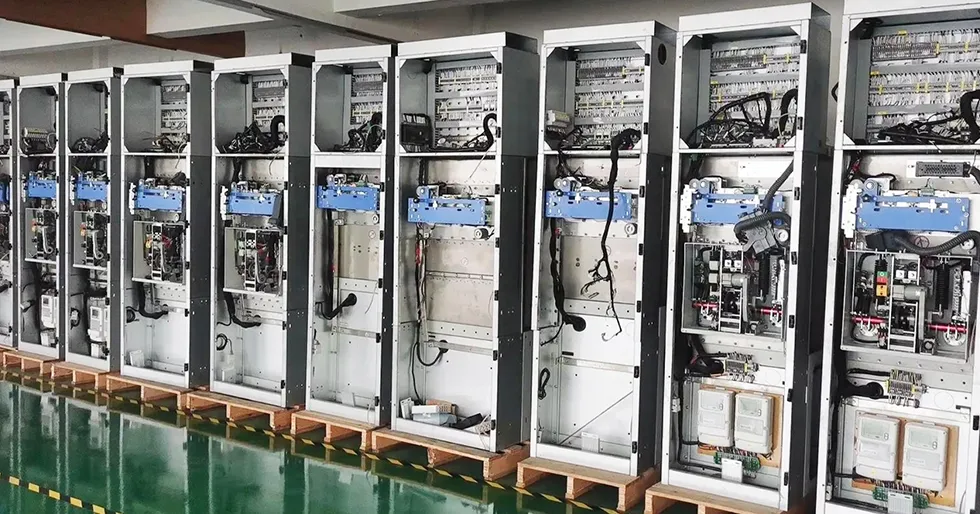

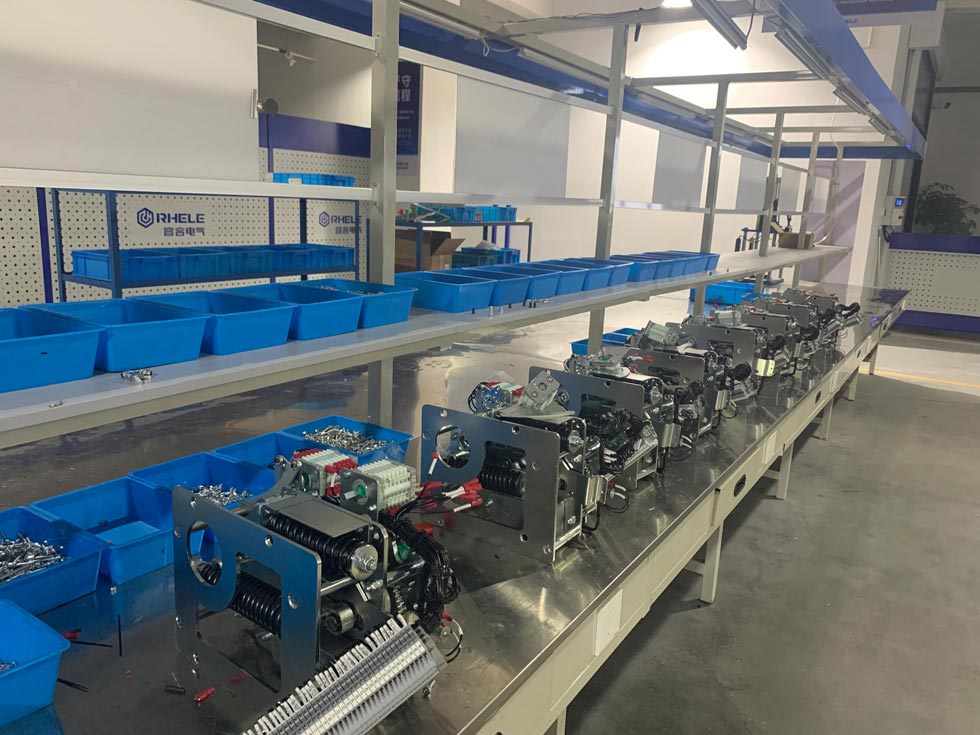

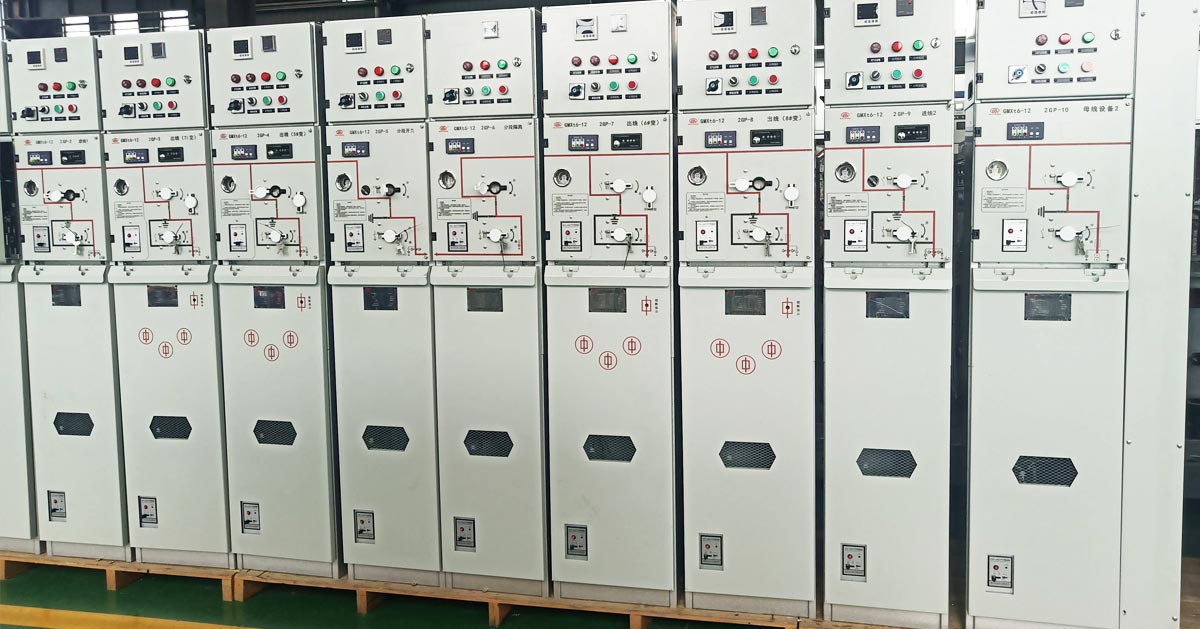

Tuotantopaja

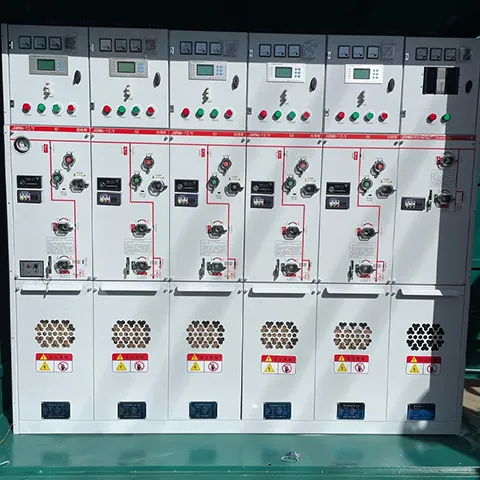

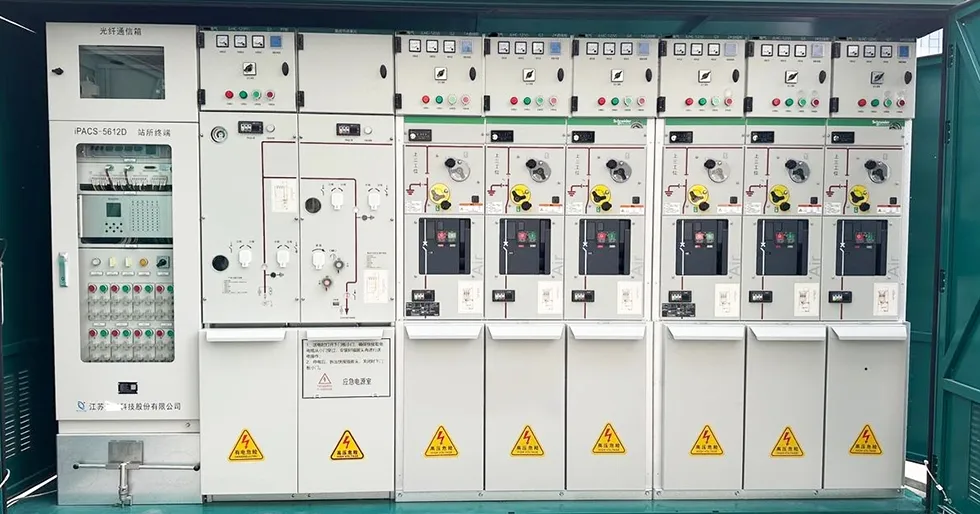

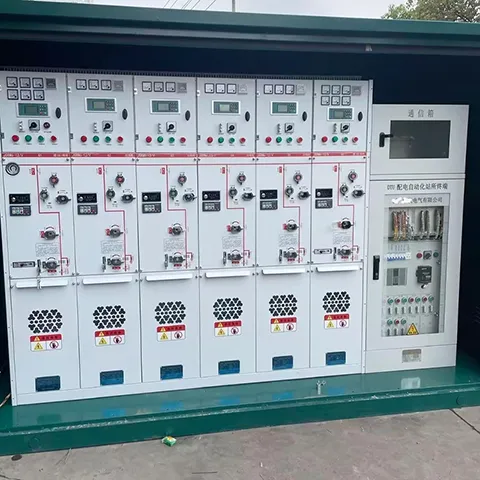

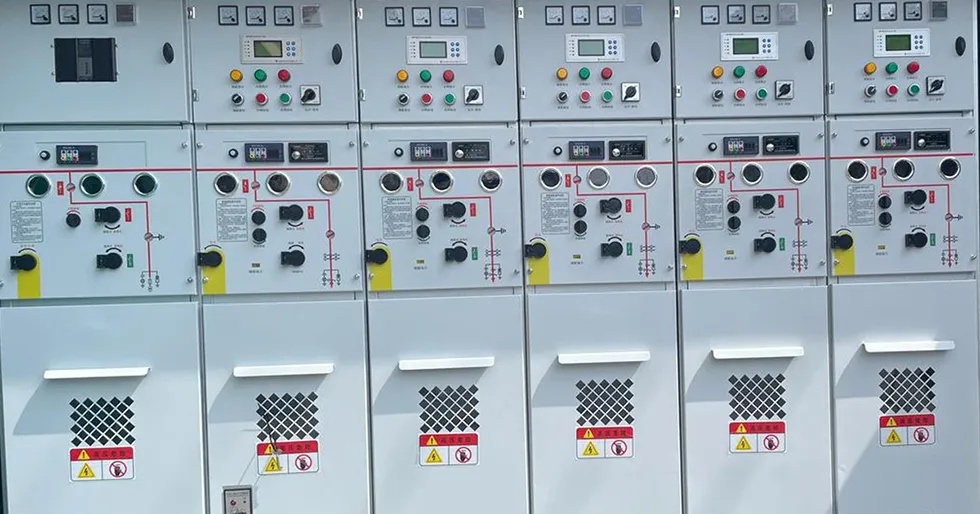

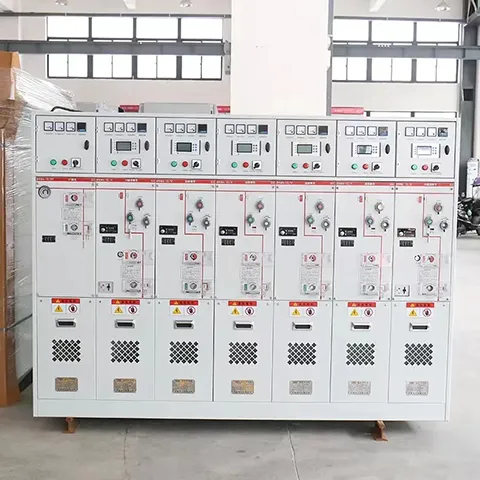

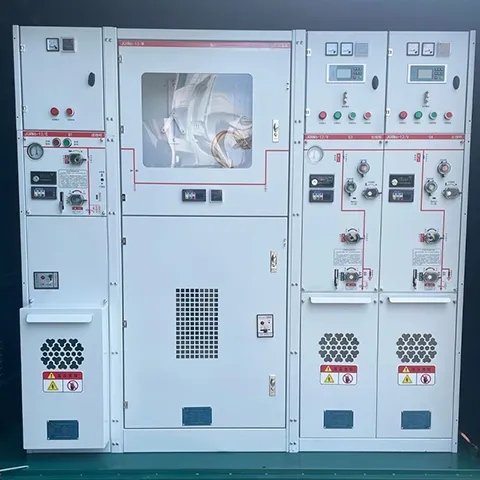

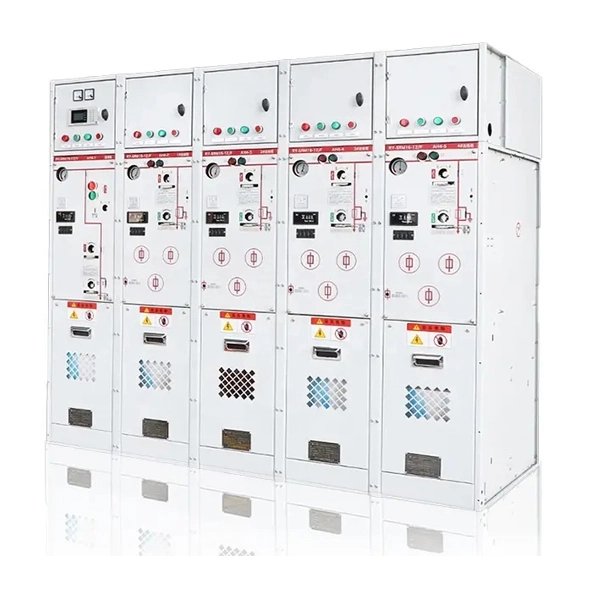

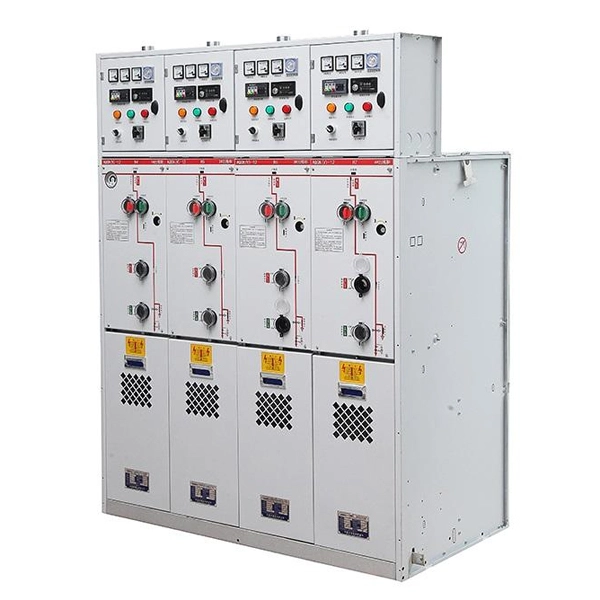

Tuotenäyttelyt
