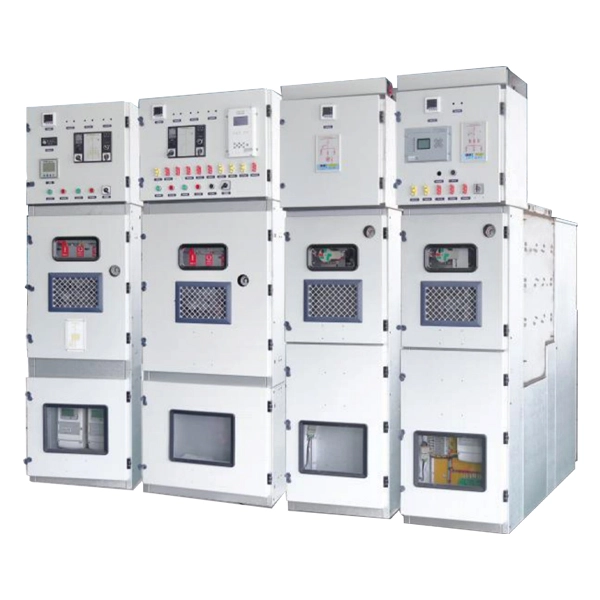

33KV keskijännitekaasueristetty järjestelmä

Cotenele on keskijännitekaasueristeisten rengaspääyksiköiden viejä Kiinasta. Äskettäin kehitetty 33KV-keskijännitekaasueristetty järjestelmämme on ollut laajalti asiakkaiden käytössä Euroopassa ja Kaakkois-Aasiassa.

Tästä nimellisjännitteellä 40,5 kv kaasueristetystä RMU:sta, jonka tärkeimmät edut ovat tiiviys, luotettavuus ja turvallisuus, on tullut keskeinen laite keskijännitteen jakelualalla, erityisesti skenaarioissa, joissa maavarat ovat niukat, ympäristöolosuhteet ovat ankarat ja korkeat vaatimukset virransyötön luotettavuudelle ovat suositeltavia.

Tämä keskijänniterengaspääyksikkö täyttää asiaankuuluvat kansainväliset ja kansalliset standardit, kuten IEC 62271, GB/T 3906-2020, DL/T 404-2018 jne.

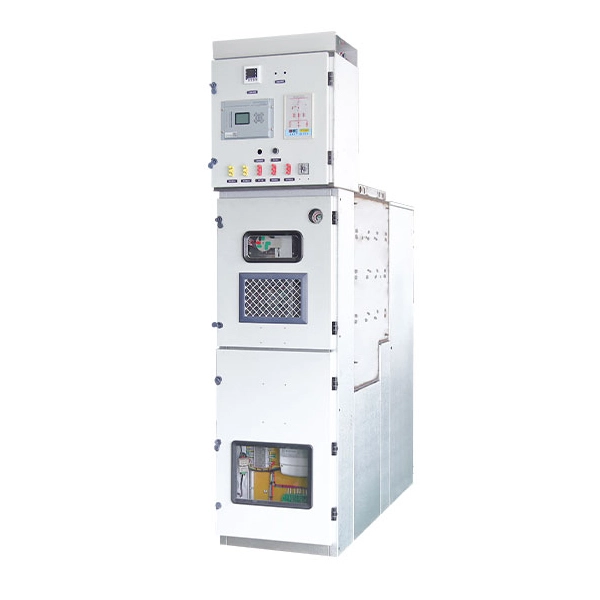

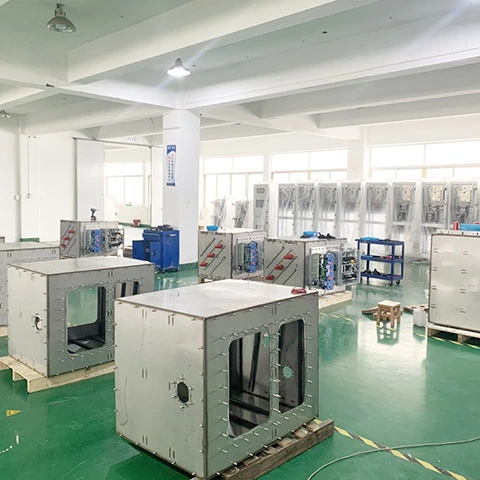

Tuoterakenteet

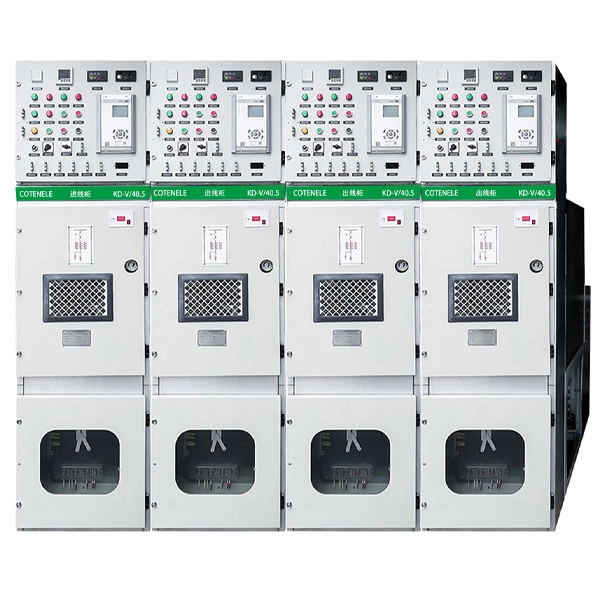

Tämän kaasueristeisen keskijännitekojeiston nimellisvirtatasot ovat 630A, 1250A, 1600A, 2000A, 2500A ja 3150A, ja kotelon mitat voidaan mukauttaa käyttäjän vaatimusten mukaan. Sen kotelo on valmistettu alusinkkiteräslevystä leikkaamalla ja taivuttamalla, kun taas kaasusäiliö on hitsattu korkealaatuisesta 304 ruostumattomasta teräslevystä. Jokainen toiminnallinen yksikkö voidaan laajentaa itsenäisesti ja yhdistää kojeistokokoonpanoksi piirikaavion mukaisesti.

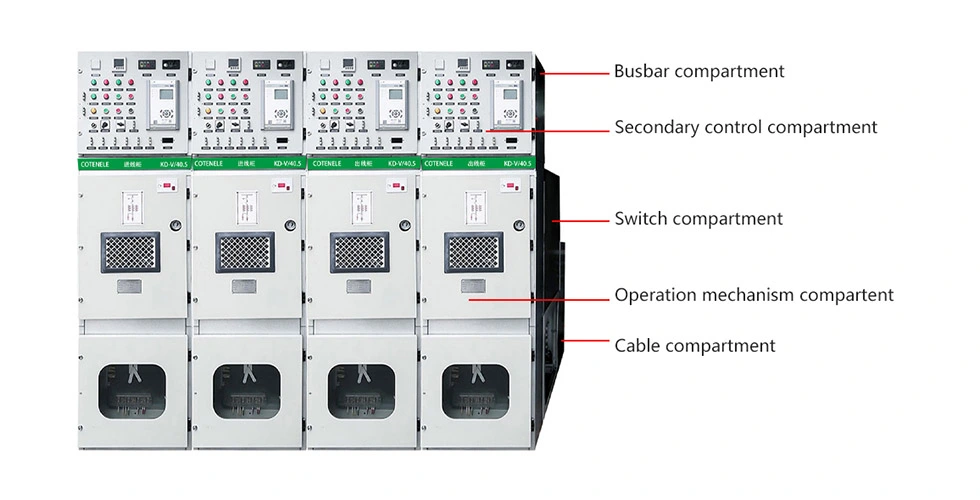

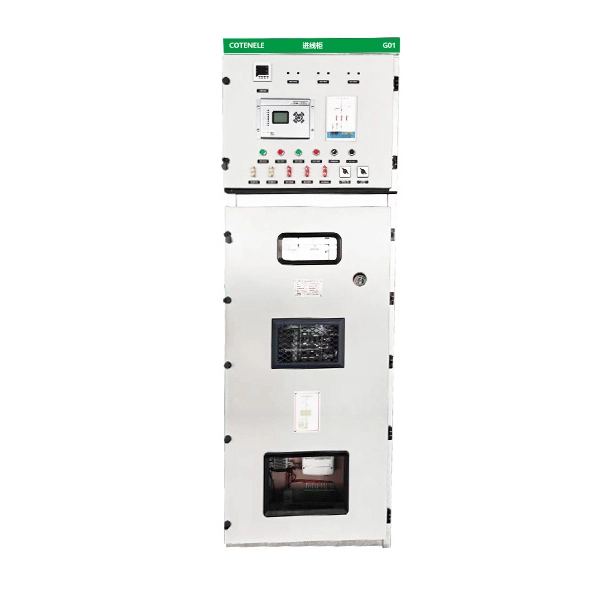

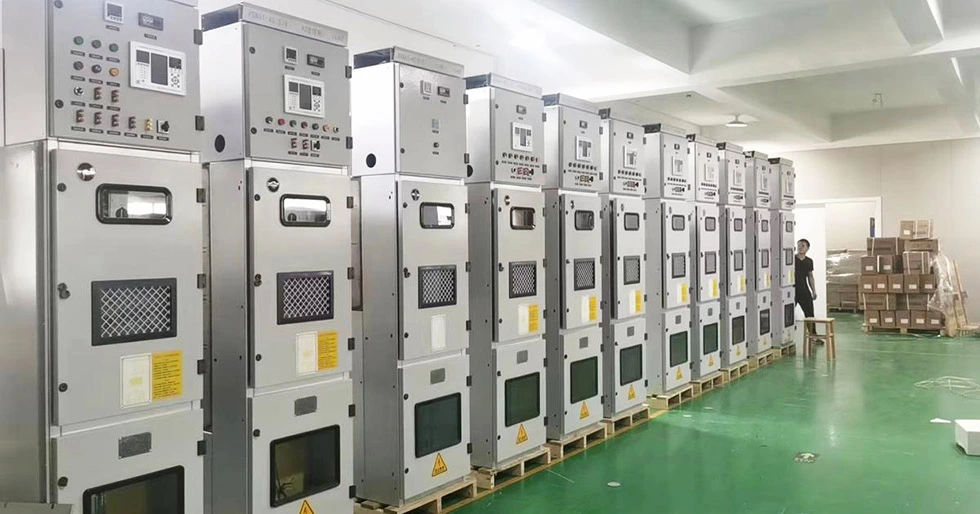

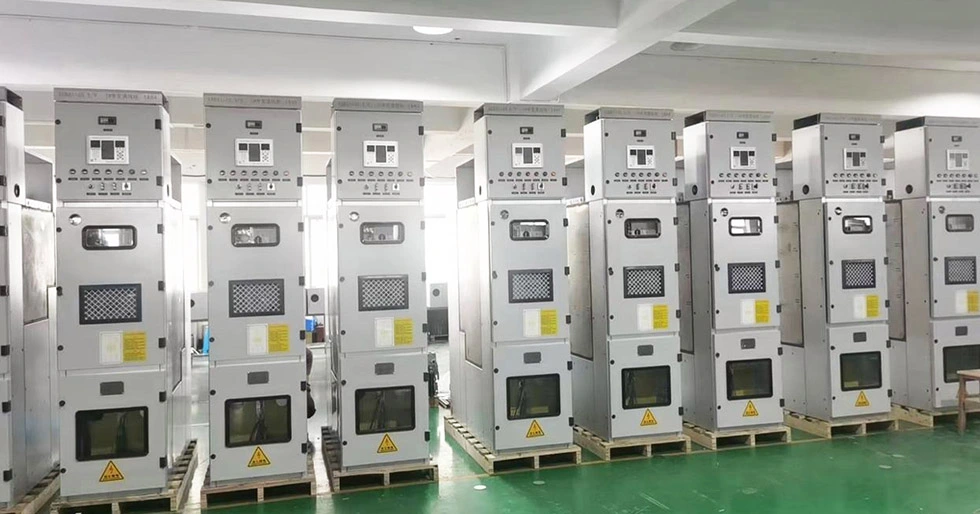

33KV-keskijännitekaasueristetty järjestelmä voidaan jakaa useisiin erillisiin osastoihin, kuten toisioohjausosastoon, virtakiskoosastoon, katkaisijaosastoon, katkaisijan käyttömekanismiosastoon ja kaapeliosastoon, joissa kaapelin liitäntäkorkeus on jopa 700 mm helpottamaan huoltoa ja asennusta. Koko kojeisto on varustettu täydellä maadoitussuojajärjestelmällä.

Lisäksi toiminnalliset osastot, kuten kytkinosasto, virtakiskotila, kaapelitila ja toisiopiirikanava, on eristetty toisistaan, ja kukin on erotettu maadoitetuilla metalliseinillä riippumattomuuden varmistamiseksi.

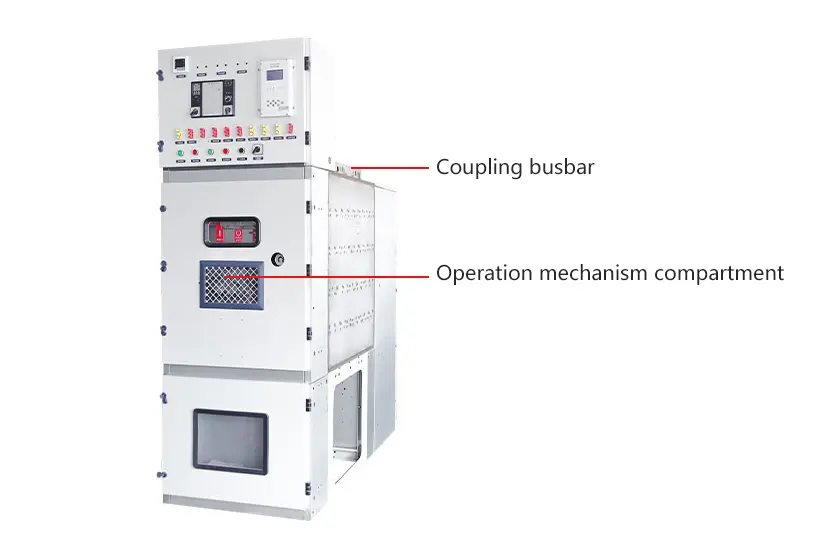

1. Virtakiskotila:

Virtakiskotila on suljettu ylemmän kaasusäiliön sisällä, jossa on myös eristysmekanismi. Kun kytkinlaite on laskettu perustuksen alustalle, viereiset kaappiosat liitetään yhteen kytkentäprosessin kautta, jolloin vasemman ja oikeanpuoleinen piiriyksikkö ja niiden kiskot liitetään tiiviisti integroiduksi kokoonpanoksi.

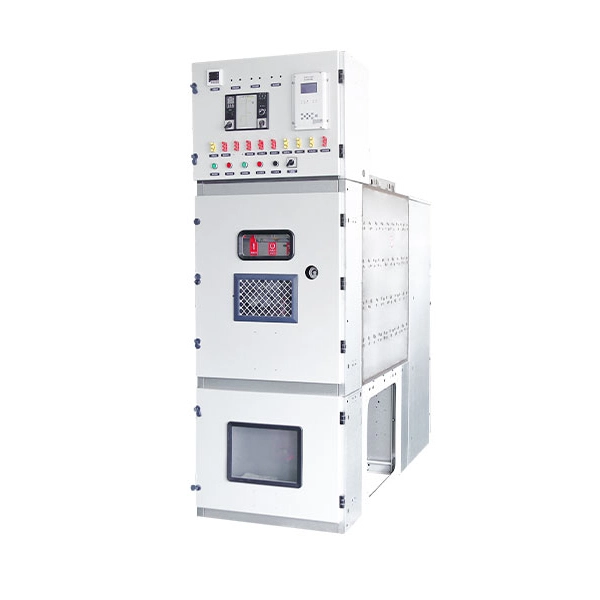

2. Toissijainen ohjausosasto:

Toissijainen ohjausosasto sijaitsee suoraan kojeiston kotelon yläpuolella. Sisällä se on varustettu komponenttiasennuslevyillä ja riviliittimien kiinnityskannattimilla, joihin mahtuu johdotusliittimet, pienet virtakiskoliittimet, integroidut suojalaitteet sekä muut ohjaus- ja käyttökomponentit. Tämä mahdollistaa järjestelmän toiminnot, kuten kauko-ohjaimen, etämittauksen, etäsignaloinnin ja paikallisvalvonnan. Vasemmalla ja oikealla sivulla on pyöreät reiät pienten virtakiskojen liittämistä varten liittimiä vastaavissa kohdissa, mikä helpottaa kätevää johdotusta, kun vierekkäiset kaapit kytketään yhteen.

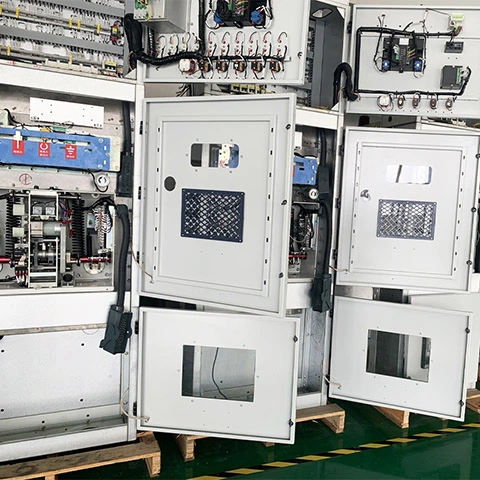

Toissijainen ohjausosasto

3. Kytkinlokero:

Kytkinkotelo sijaitsee kotelon keskiosassa. Tässä kaapissa on levytyyppinen kaasueristetty kojeistorakenne, jossa on kaksi kaasuosastoa, yksi ylempi ja yksi alempi. Ylemmässä kaasuosastossa on kolmiasentoinen erotin, kun taas alemmassa kaasuosastossa on tyhjiökatkaisin. Virtakisko, kolmiasentoinen erotin ja tyhjiökatkaisin on järjestetty "ylempi-keski-alempi"-kokoonpanoon. Yksi kaasuosasto on rakenteeltaan yksinkertainen, helppo valmistaa ja edullinen.

Kuitenkin, koska kaikki komponentit on sijoitettu yhteen osastoon, ne ovat alttiita keskinäiselle häiriölle, mikä heikentää luotettavuutta. Sitä vastoin usean kaasuosaston rakenne mahdollistaa yksittäisten moduulien helpon vaihtamisen, välttää useiden komponenttien keskinäiset häiriöt ja tarjoaa paremman turvallisuuden. Siitä huolimatta moniosastoinen rakenne on monimutkaisempi, vaikeampi valmistaa ja kalliimpi.

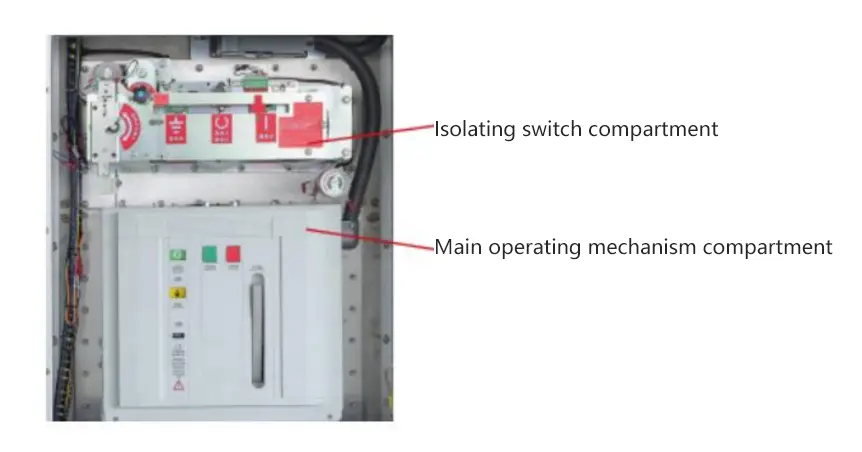

4. Käyttömekanismin osasto

Jousen käyttömekanismi on järjestetty litteäksi, ja erotusmekanismi ja katkaisijamekanismi sijaitsevat erikseen. Tyhjiökatkaisimen mekanismi ja eristyksen vetotanko on integroitu edestä taaksepäin, mikä yksinkertaistaa siirtoketjua. Tämän seurauksena mekanismin lähtöominaisuudet vastaavat paremmin katkaisijan avautumis- ja sulkemisominaisuuksia, mikä vähentää virrankulutusta ja parantaa mekaanista luotettavuutta ja joustavuutta.

5. Kaapelilokero:

Kaapeliosasto sijaitsee kojeiston alaosassa ja siinä on itsenäinen paineenalennuskanava. Kaapeliliitäntöjen korkeus maasta voi olla jopa 700 mm. Kaapelikotelon sisään asennetaan tarvittaessa maadoituslukitus, ja jokaiseen piiriin mahtuu kaksi kaapelia ja ylijännitesuoja. Lisäksi sekä tulo-/lähtökaapelit että ylijännitesuoja on kytketty sisäisellä kartiopistokeliitäntämenetelmällä.
