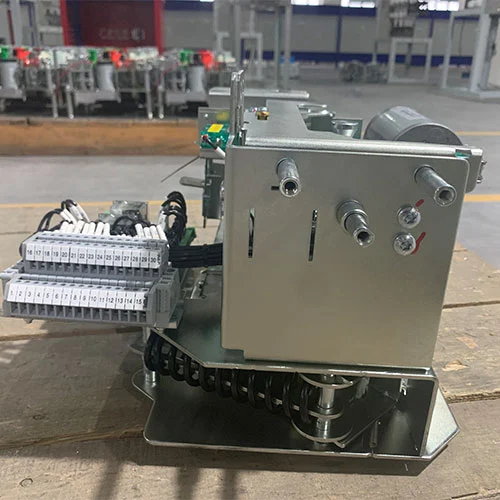

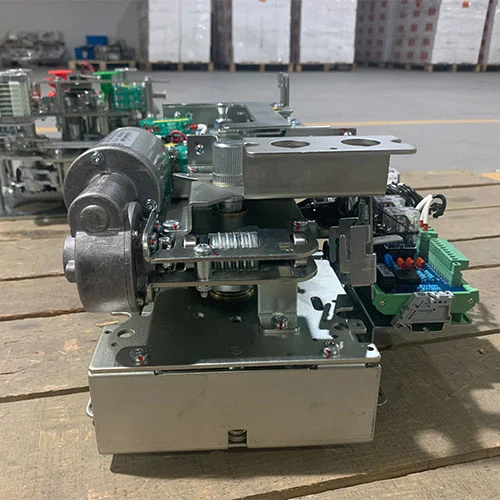

33KV:n keskijännitekatkaisijan toimintamekanismi

KDCM-40.5/630-20-X 33 kV:n keskijännitekatkaisijan toimintamekanismi on erittäin luotettava toimilaite, joka on suunniteltu 12 kV–40,5 kV kojeistojärjestelmiin, mukaan lukien rengaspääyksiköt (RMU), kaasueristetyt kytkinlaitteet (GIS) ja ilmaeristetyt kytkinlaitteet (GIS).

Cotenele International Trade (Wenzhou) Co., Ltd:n suunnittelema ja valmistama mekanismi integroi kaksijousivarastoidun energiajärjestelmän (sulkeva vetojousi + avautuva puristusjousi), mikä varmistaa nopean, vakaan ja toistettavan kytkentätehon vaativissa sähkönjakeluympäristöissä, kuten sähköasemissa, uusiutuvan energian projekteissa ja teollisuusverkoissa.

1.Mekaaninen käyttöikä yli 10 000 käyttökertaa

2. Vakaa toiminta riippumaton käyttäjän nopeudesta

3. Suunniteltu tyhjiö- ja SF₆-katkaisimille

4. Todistettu tuulivoima-, aurinkosähkö-, rautatie- ja kaivosprojekteissa

Tuotteen malli

Miksi tämä mekanismi on niin tärkeä tosielämän projekteissa?

Keskijännitteisissä sähkönjakelujärjestelmissä toimintamekanismi määrittää suoraan katkaisijan luotettavuuden.

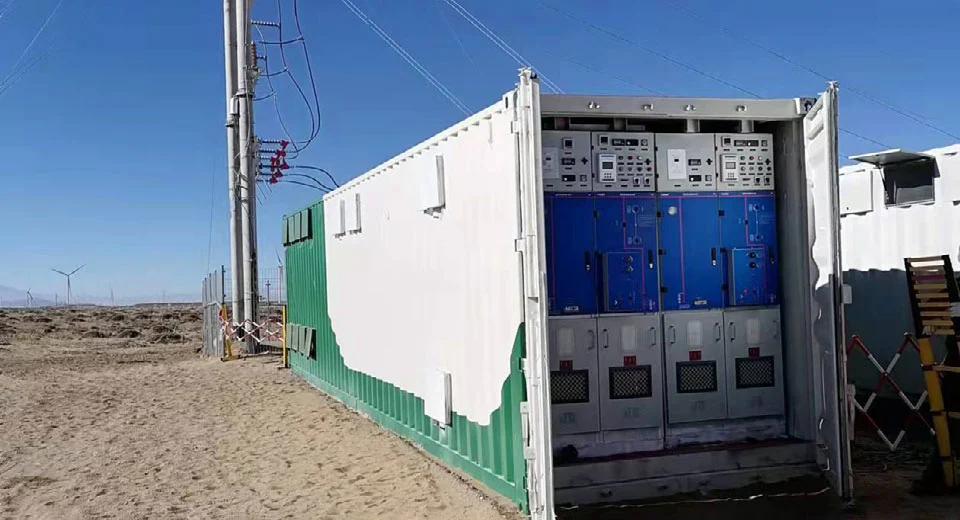

Projekteihimme kuuluvat:

110 kV sähköasemat

Offshore-tuulivoiman ohjauskeskukset

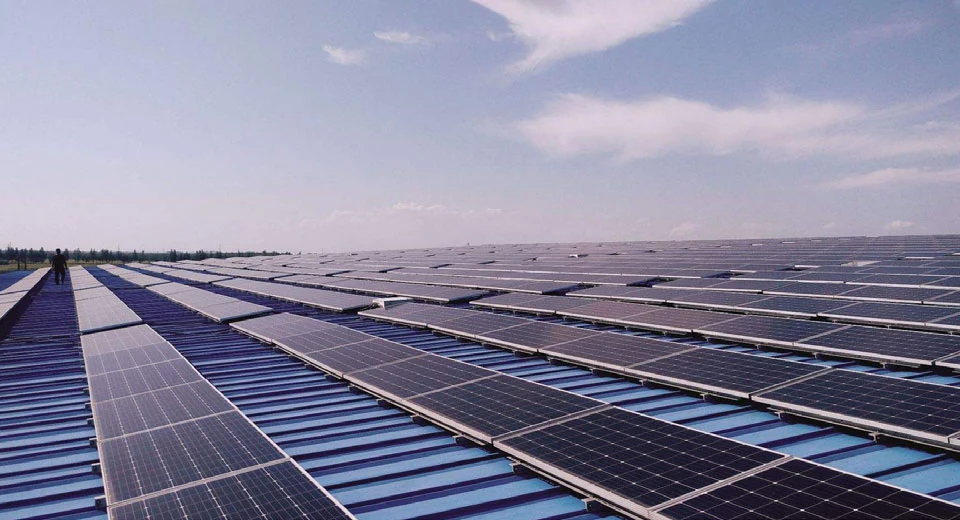

Laajamittainen aurinkosähkövoimalat (GW-taso)

Aiempien projektikokemustemme mukaan yli 70 % katkaisijoiden vioista liittyy mekaaniseen epävakauteen tai toimintaviiveisiin.

Siksi 33 kV:n keskijännitekatkaisijamme toimintamekanismi keskittyy seuraaviin ominaisuuksiin:

Johdonmukainen nopea vaste

Mekaaninen kestävyys toistuvissa kytkentätoiminnoissa

Vikaturvalliset lukitusmekanismit väärinkäytösten estämiseksi

Käyttöohjeet:

Turvallisuuden ja laitteiden pitkäikäisyyden kannalta on erittäin tärkeää, että mekanismi toimii oikein. Seuraavissa ohjeissa kuvataan manuaalisen käytön vakiomenettelyt.

A. Energian varastointi (lataus)

Manuaalinen käyttö:Aseta käyttökahva mekanismin oikeassa alakulmassa olevaan latausakseliin. Käännä kahvaa myötäpäivään ja käännä kahvaa, kun kuulet naksahduksen, ja pysähdy. tämä tarkoittaa, että energian varastointilaite on lukittu. Varmista, että lataus/purku -ilmaisin näyttää latauksen tilan.

Sähkökäyttö:On varmistettava, että toissijainen ohjauspiiri on oikea ja kytketty päälle ensin. Kun katkaisijan toimilaitteeseen syötetään virtaa, moottori käy automaattisesti. Pysähtyy automaattisesti, kun lataus on valmis.

B. Sulkemistoiminto

Manuaalinen:Paina vihreää painiketta lujasti. Sulkemisjousi vapauttaa energiansa ja ajaa katkaisijan kiinni-asentoon. Tarkkaile mekanismin mekaanista merkkivaloa vahvistaaksesi "suljettu"-tilan.

Sähkö:Käyttötoimilaite antaa sähköisiä signaaleja suljetulle sähkömagneettiselle kelalle. Sähkömagneettinen mäntä osuu lukon lukkoon ja nollaa katkaisijan toimilaitteen, ja prosessi on täsmälleen sama kuin manuaalinen käyttö.

C. Avaustoiminto

Manuaalinen:Paina punaista painiketta voimakkaasti. Jousen avaaminen vapauttaa sen varastoituneen energian, jolloin katkaisija hyppää auki-asentoon.

Sähkö:Lähetä signaali avaavaan (shunttilaukaisu) solenoidin kelaan. Katkaisija aukeaa välittömästi.

Vaatimustenmukaisuushuomautus

Kaikki toiminnot on suoritettava lukitusjaksojen mukaisesti, kun eristin on olemassa. 33KV:n keskijännitekatkaisijan toimintamekanismi on suunniteltu estämään toiminnot, jotka voivat johtaa vaarallisiin kytkentäkonfiguraatioihin. Tämä laite on suunniteltu kansainvälisten standardien mukaisesti, mukaan lukien GB1984 ja GB/T1985, mikä varmistaa suorituskyvyn ja turvallisuuden yhteensopivuuden suurjännitteisissä vaihtovirtaverkoissa.

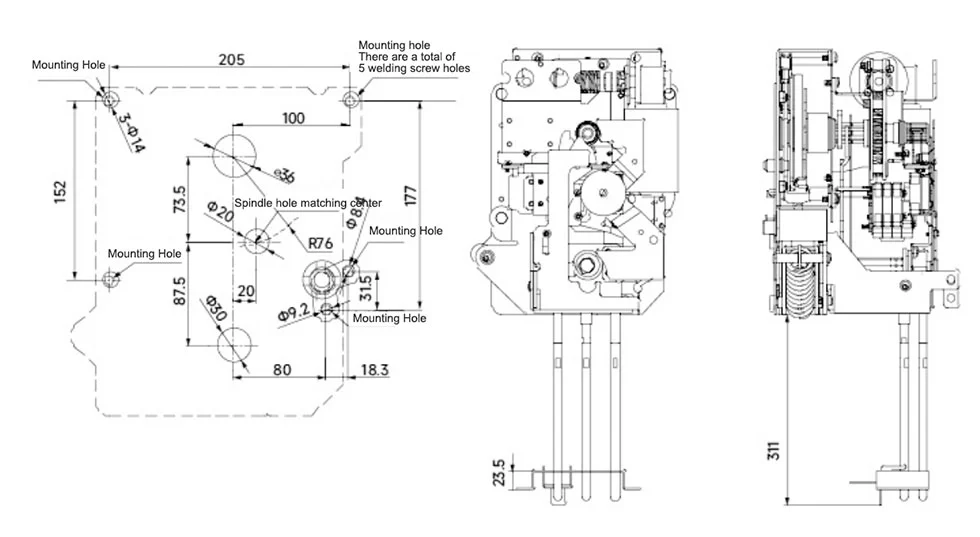

Ulkonäkö ja mitat

Vaatimustenmukaisuus ja standardit

Tämä toimintamekanismi on suunniteltu ja testattu seuraavien vaatimusten mukaisesti:

GB1984 – AC suurjännitekatkaisijat

GB/T1985 – Korkeajännitteiset AC-erottimet

Yhdistettynä yrityksen sertifikaatteihin:

ISO9001 (laatu)

ISO14001 (ympäristö)

ISO45001 (työterveys ja turvallisuus)

Sovellukset

Käytetään laajasti:

Sähköasemat (10kV–110kV järjestelmät)

Uusiutuva energia (tuuli- / aurinkovoimalat)

Rautatien ja metron virtalähde

Petrokemian tehtaat

Kaivosteollisuus ja raskas teollisuus

Miksi valita Cotenele?

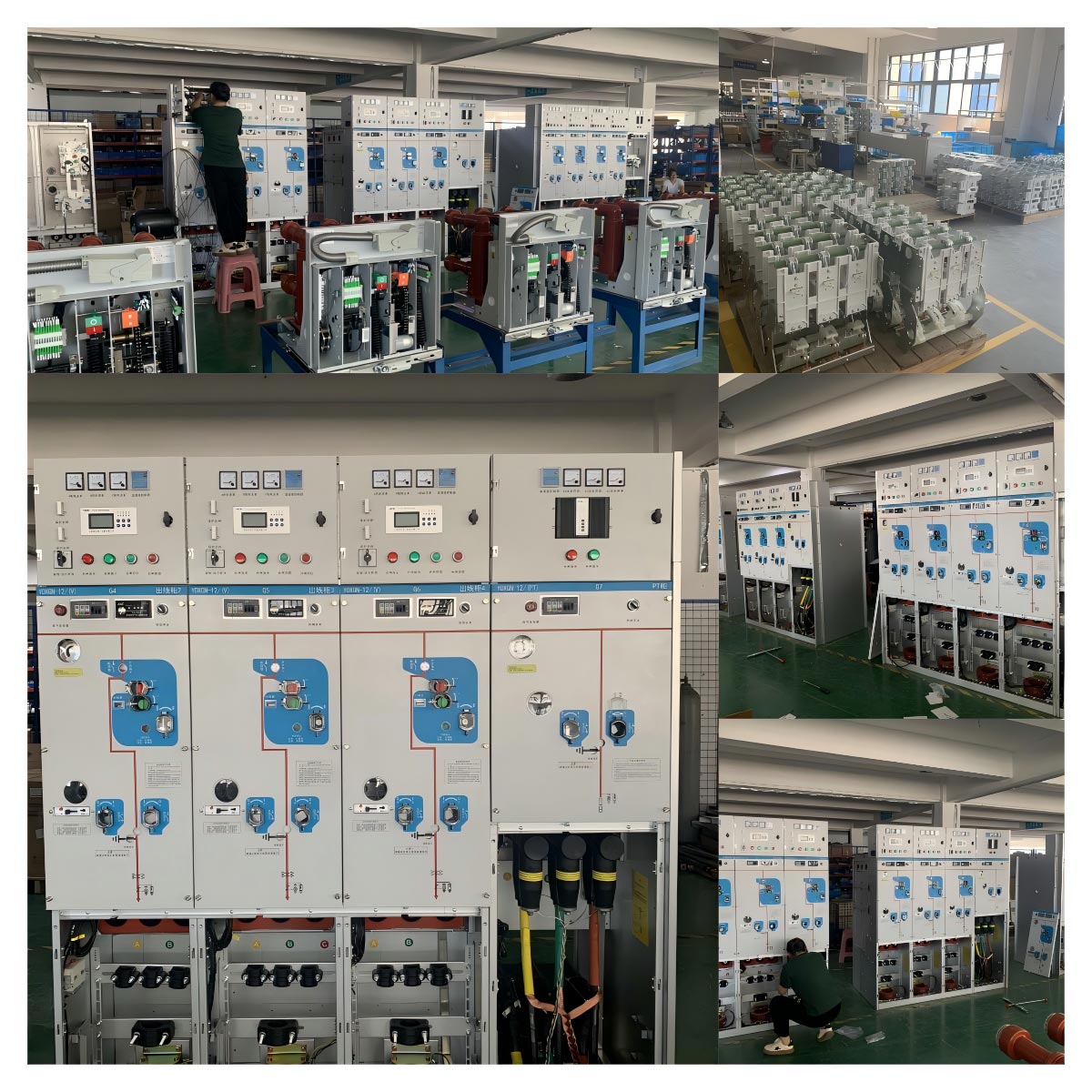

1. Todellinen valmistuskyky

30 000 ㎡ tuotantopohja

Sisäinen tutkimus- ja kehitystyö sydänkytkinlaitteiden komponenteille

2. Todistettu suunnittelukokemus

Toimitetaan:

Tuulivoimaprojektit

Aurinkosähkökannat (GW-asteikko)

Kansainväliset sähköasemaprojektit

3. Jatkuva innovaatio

3 sukupolvea RHSV-mekanismin päivityksiä

Useita patentoituja malleja

4. Keskity vihreään teknologiaan

Ympäristöystävällisten kytkinlaitteiden kehittäminen

Tukee maailmanlaajuisia vähähiilisiä sähköjärjestelmiä

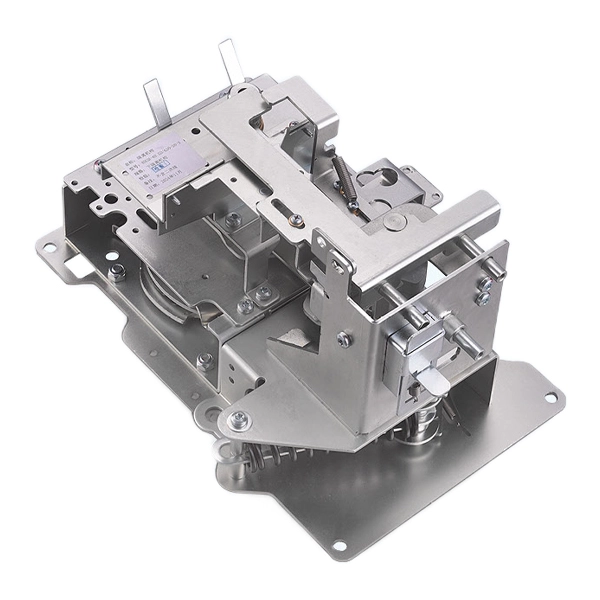

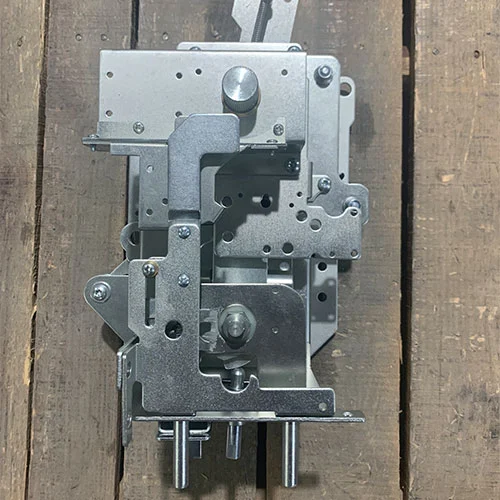

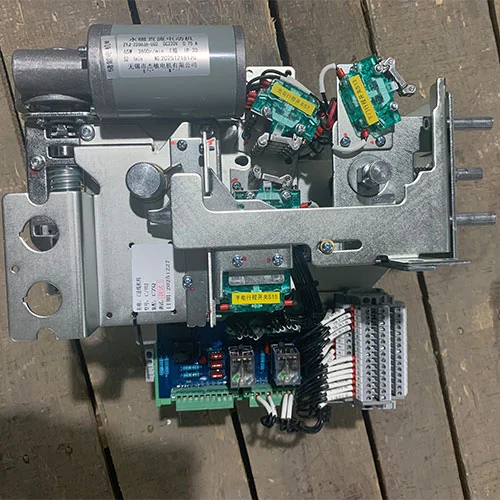

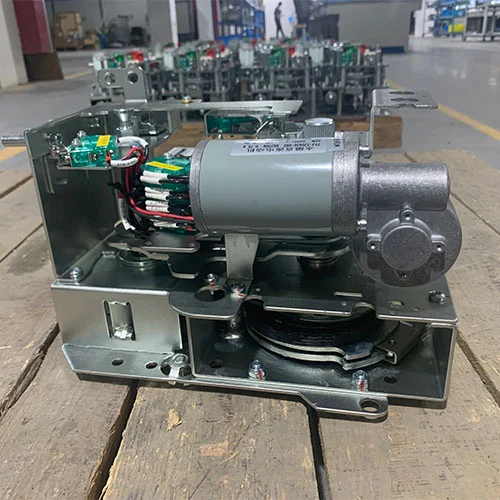

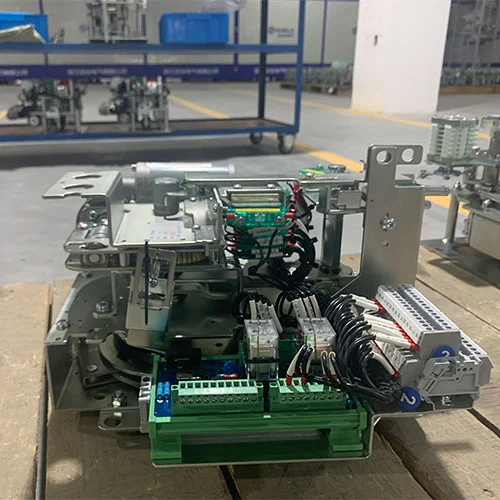

Tuotenäyttely
