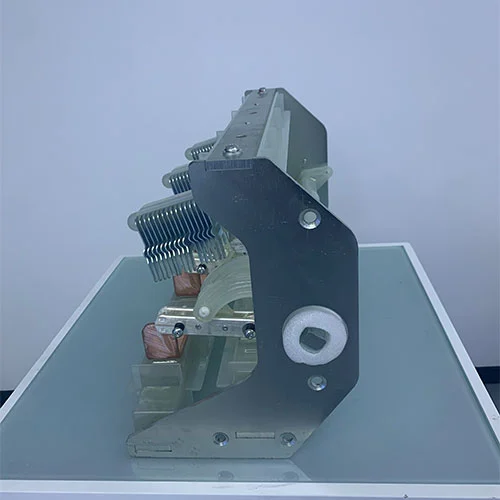

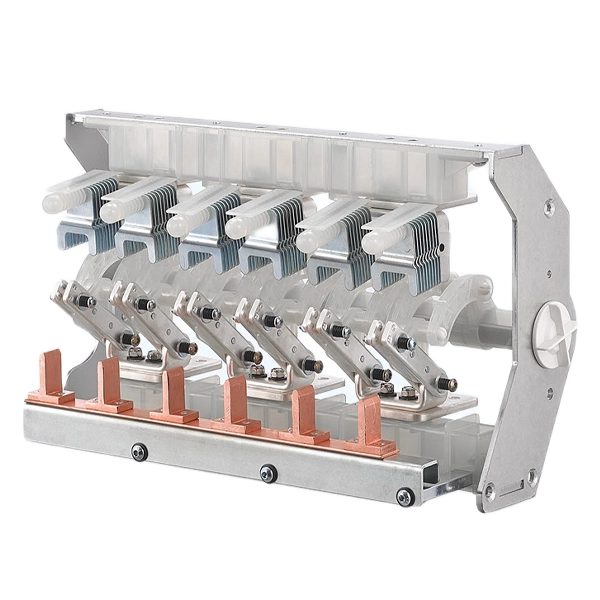

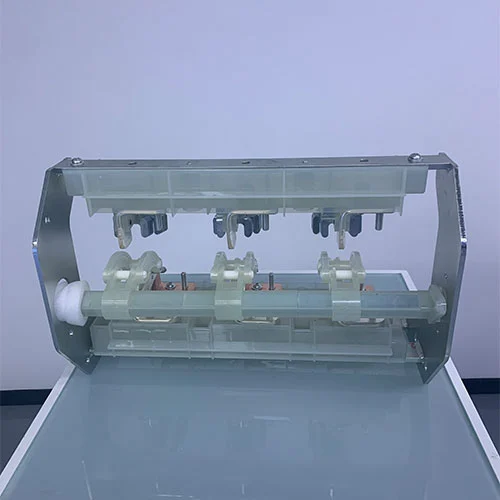

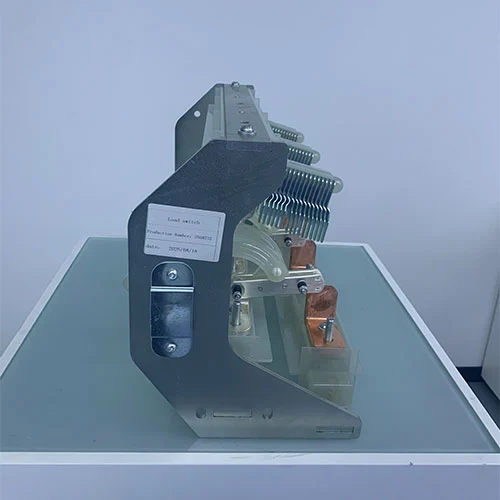

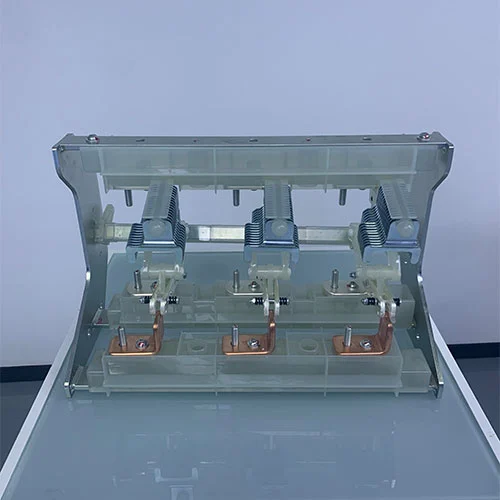

11KV RMU-paneelit sisätilojen keskijännitekuorman katkaisijat

Keskijännitteisissä sähkönjakeluverkoissa käytetään erilaisia ​​kojeistoja varmistamaan turvallinen ja luotettava sähkön toimitus. Näistä kuorman katkaisijat ovat kriittisiä komponentteja näissä kojeistoissa, kuten rengaspääyksiköissä, ympäristöystävällisissä kojeistoissa ja kaasueristetyissä kojeistoissa. Ne ovat erikoiskomponentteja, jotka on suunniteltu käsittelemään rutiinivaatimuksia, jotka liittyvät jännitettä ja jännitteenpoistoa koskeviin sähköpiireihin. Contelen valmistamat KDK-12D/1250-20-sarjan 11KV RMU-paneelit sisäkäyttöön keskijännitteiset kuormituskatkaisimet ovat saaneet laajaa kiitosta kotimaisilta ja ulkomaisilta asiakkailta jo pitkään

Malli ja merkitykset

Mikä on kuormituskatkoskytkin?

11kV RMU-paneelit sisäkäyttöön keskijännitteiset kuormituskatkaisimet ovat sähköisiä kytkinlaitteita, jotka sijaitsevat katkaisijoiden ja katkaisijoiden välissä ja jotka pystyvät katkaisemaan virran normaaleissa piirissä ja tietyissä ylikuormitusolosuhteissa. Ne voivat katkaista käyttövirran turvallisesti, mutta eivät sovellu oikosulkuvirtojen (vikavirtojen) katkaisemiseen. Ne on tyypillisesti varustettu perussammutuslaitteilla, jotka pystyvät käsittelemään normaaleja kuormituskaareja, mutta eivät riitä sammuttamaan voimakkaita oikosulkukaareja.

Load Break -kytkimen toimintaperiaate

Avain kuormituskatkaisijoiden käyttöön on valokaarien turvallinen hallinta. Kun koskettimet eroavat, virta ionisoi ilman tai eristeen muodostaen johtavan reitin. Jos kaaria ei ohjata, se vaurioittaa koskettimet ja viivästyttää irrottamista.

Yleisesti käytettyjä valokaaren sammutusmenetelmiä ovat:

1. Öljykaarisammutus:Koskettimet upotetaan eristävään öljyyn. Kaaren tuottama lämpö hajottaa öljyn muodostaen korkeapaineista vetykaasua, joka sammuttaa valokaaren nopeasti.

2. Kaasukaarisammutus (suihkutyyppi):Kiinteä kaarisammutusmateriaali kuumennetaan ja höyrystetään, jolloin se sammuttaa kaaren kaasua.

3. Paineilma- tai kaasukaarisammutus:Mekaanisesti syötetty ilma sammuttaa valokaaren (kuten varhainen SF₆).

4. Tyhjiökaarisammutus:Koskettimet on suljettu tyhjiöpulloon. AC-nollapisteessä kaari sammuu välittömästi, mikä palauttaa dielektrisen lujuuden.

Päätoiminnot

11KV RMU-paneelit sisätilojen keskijännitteiset kuormituskatkaisimet ovat erittäin tärkeitä rengaspääyksiköiden ja ympäristöystävällisten kytkinlaitteiden komponentteja, ja niillä on useita kriittisiä toimintoja:

1. Rutiinipiirin vaihto: Voidaan käyttää manuaalisesti tai etänä virransyötön ottamiseksi käyttöön tai poistamiseksi käytöstä linjalle, soveltuu huoltoon tai verkkokytkentään.

2. Virran kantokyky ja kestokyky: Voi kuljettaa nimellisvirtaa ja kestää oikosulkuvirran mekaanisen ja lämpörasituksen lyhyen ajan.

3. Visuaalinen eristyspiste: Tarjoaa luotettavan visuaalisen katkaisupisteen, mikä varmistaa huoltohenkilöstön turvallisuuden.

4. Suojaus sulakkeiden yhteydessä: Rengasverkkoyksikössä kuormakytkin toimii yhdessä sulakkeiden kanssa automaattisen vikakatkaisun aikaansaamiseksi, mikä estää yksivaiheista toimintaa vahingoittamasta kuormaa.

Kuormakatkaisin vs erotin vs tyhjiökatkaisin

Kuormakytkimen roolin täysin ymmärtämiseksi on välttämätöntä verrata sitä vastaaviin.

Kaiken kaikkiaan kuormakytkin on tehokas, erikoistunut toimintokomponentti keskijänniterengaspääyksikköön tai ympäristöystävälliseen kojeistoon. Hallitsemalla kuormitusvirtojen turvallisen katkaisun ja saumattomasti kumppanuuden vikasuojaussulakkeiden kanssa se tarjoaa taloudellisen, kompaktin ja luotettavan ratkaisun suurimmalle osalle keskijännitteisten jakeluverkkojen kytkentätoimintoja. Erotin tarjoaa turvaa eristyksen kautta ja katkaisija kattavan suojan, kun taas kuormakytkin on työhevonen, joka hallitsee aktiivisesti tehon virtausta päivittäin.

Tekniset parametrit

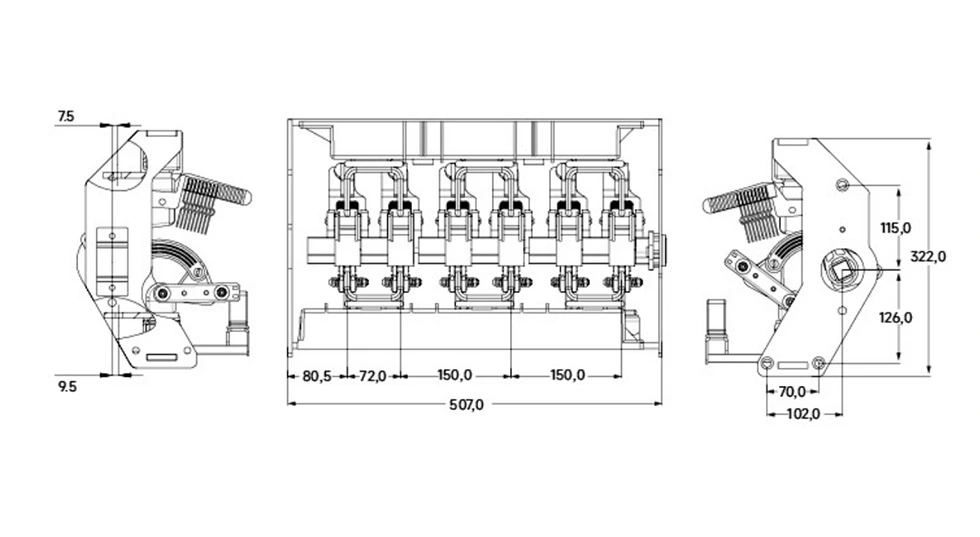

Ulkonäkö ja mitat

FAQ

Q1. Mikä on kuorman katkaisijan päätehtävä?

V: 11KV RMU Panels Indoor Medium Voltage Load Break Switches päätoiminto on kytkeä virta päälle ja pois. käytämme kuorman katkaisijaa katkaisemaan virran turvallisesti, kun sähköasentajan on tehtävä huoltoa linjassa. Se on suunniteltu käsittelemään normaalia virtaa, joka kulkee järjestelmän läpi päivittäin.

Q2. Kuinka kauan kuorman katkaisukytkin yleensä kestää?

V: Useimmat nykyaikaiset kuorman katkaisimet, erityisesti tyhjiötekniikkaa käyttävät, ovat erittäin kestäviä. Ne on luokiteltu tietylle määrälle toimintoja (esimerkiksi 1 000 tai 2 000 kertaa). Normaaleissa työoloissa ne voivat kestää vuosikymmeniä ilman, että pääosia tarvitsee vaihtaa.

Q3. Onko kuorman katkaisukytkin turvallista koskettaa?

V: Nykyaikaisissa kojeistoissa itse kuorman katkaisukytkin on yleensä tiivistetty metallisäiliön sisään (kuten "kaasueristetyissä" tai "ympäristöystävällisissä kojeistoissa). Sitä ei voi koskea suoraan. Kaapin ulkopinta on maadoitettu, joten jos laite on oikein asennettu, kuljettajien on turvallista seistä sen edessä ja käyttää kahvaa.

Q4. Miksi kuormakytkin on halvempi kuin katkaisija?

V: Katkaisija on erittäin monimutkainen kone. Sen on oltava tarpeeksi vahva tarttumaan ja pysäyttämään valtava salamamainen energiapurkaus (oikosulku). Kuorman katkaisijan on vain pysäytettävä normaali sähkövirta. Koska sisällä olevien osien ei tarvitse olla niin raskaita, valmistuskustannukset ovat alhaisemmat.

Q5. Voinko käyttää kuorman katkaisukytkintä isoon tehdasmoottoriin?

V: Yleensä ei. Suuret moottorit aiheuttavat erityisiä ongelmia, kun ne sammutetaan. Ne vaativat laitteen (kuten kontaktorin tai tietyn katkaisijan), joka on suunniteltu käsittelemään tietyntyyppistä sähköistä takapotkua. Kuormituskatkaisimet sopivat parhaiten kaapeleille, jakelulinjoille ja muuntajille.

Sitoumuksemme myynnin jälkeiseen palveluun

Uskomme, että yhteistyömme kanssasi alkoi kaupan jälkeen. Yrityksemme on sitoutunut tarjoamaan luotettavaa tukea varmistaakseen, että laitteesi toimivat moitteettomasti koko käyttöikänsä ajan. Tässä ovat palvelut, joita voit saada meiltä:

Tekninen tuki ja koulutus: Etäohjaus ja ilmainen koulutus; ensimmäinen vuosi ilmainen huolto.

Nopea vastaus: Tiedustelut käsitellään 1 tunnin sisällä, mikä varmistaa oikea-aikaisen ongelmanratkaisun.

Elinikäinen konsultointi: Tekninen konsultointi ja tuki tarjotaan laitteen koko elinkaaren ajan.

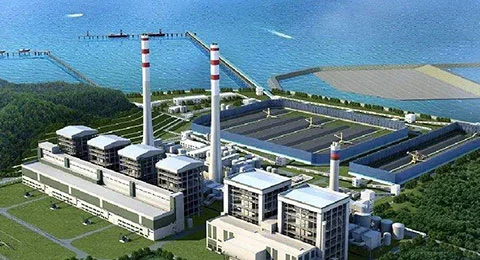

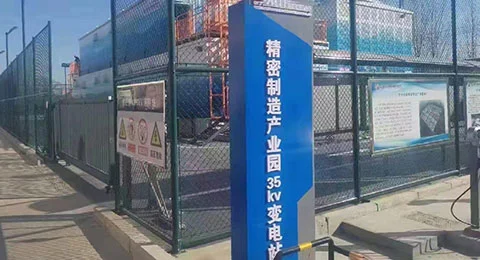

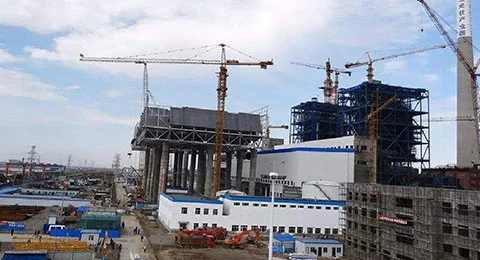

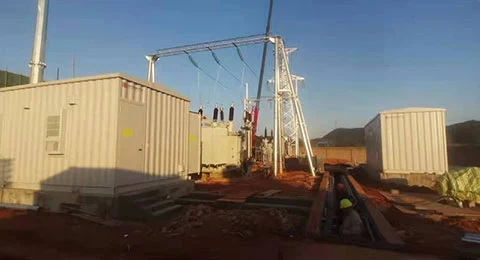

Asiakastapaukset

1. State Grid Itä-Kiinan alueellinen sähkönjakeluprojekti

2. Qinghain maakunnan uusi energiatukiasema 1600 MW aurinkosähköprojekti

3. Tadžikistan Ainin kultakaivoksen 110 kV sähköaseman laajennus

4. Sichuan-Tiibet-rautatien täydellinen virtalähde

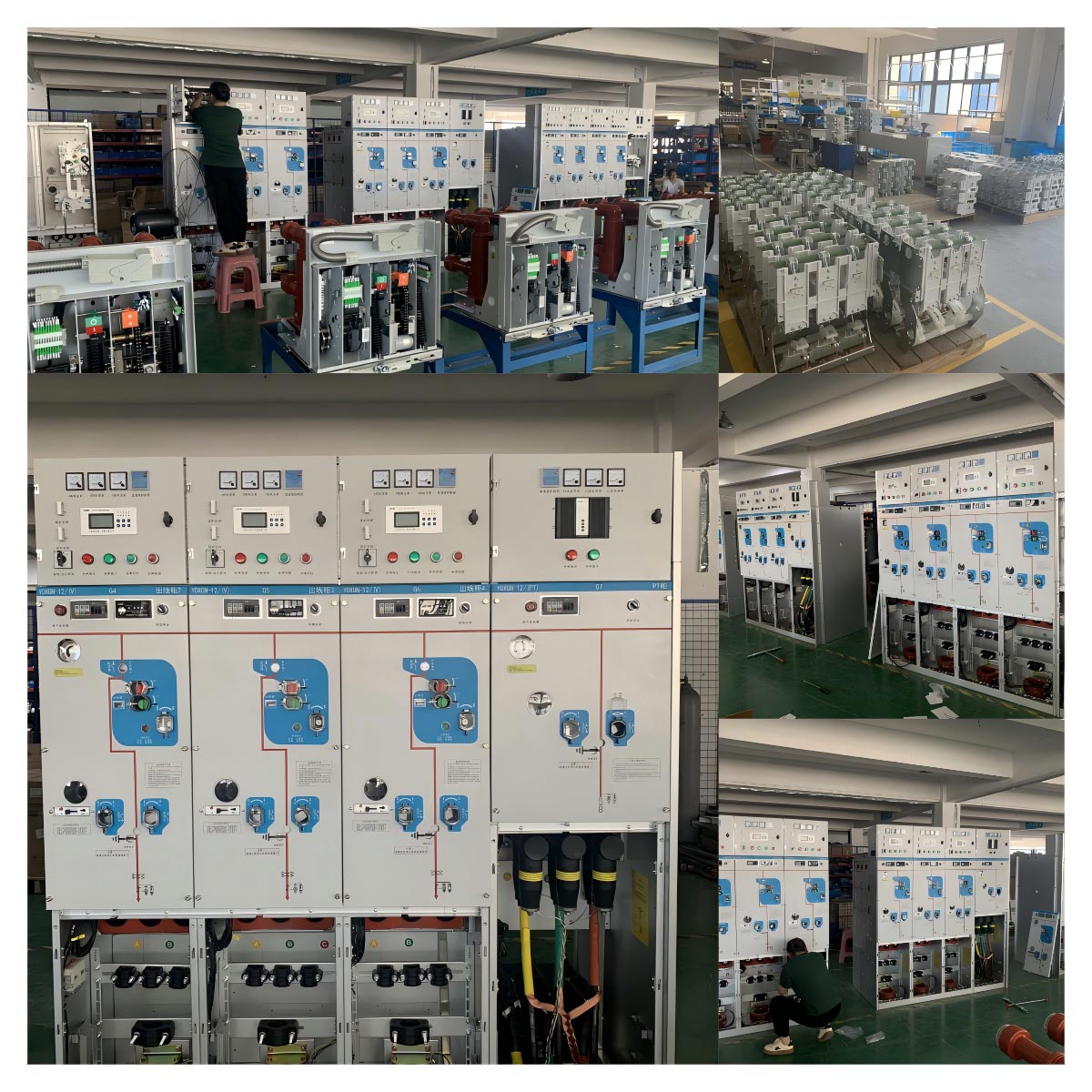

Miksi valita Cotenele Electric?

1. Ammattimainen valmistaja Kiinassa, tehtaan suora toimitus, tukee irtotavaraa.

2. Tuotteet ovat ISO9001/14001/18001-sertifioituja.

3. Vuosien kokemus yhteistyöstä kotimaisten ja kansainvälisten asiakkaiden kanssa, todelliset tapaustutkimukset takaavat menestyksen.

4. Innovatiivinen tuotekehitys, RHSV-sarjan ympäristöystävällisten kaasukaappien jatkuva päivitys.
