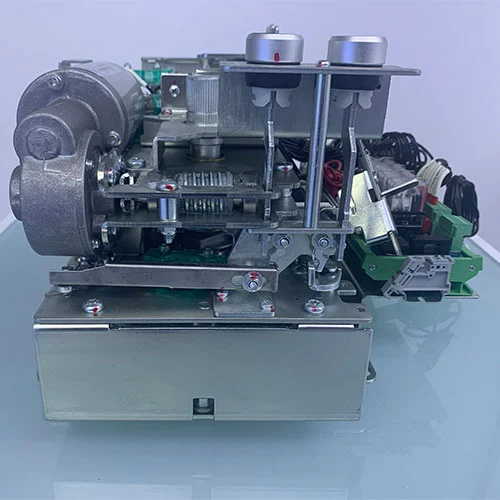

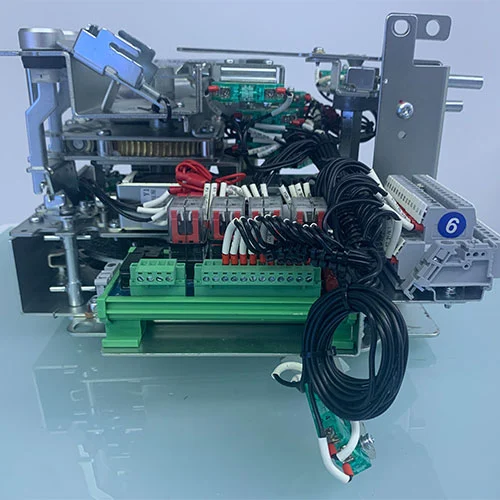

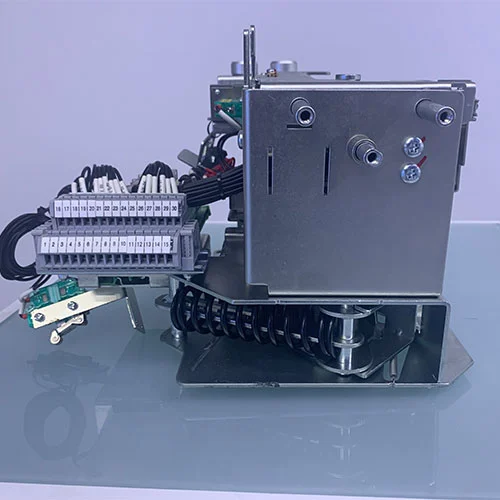

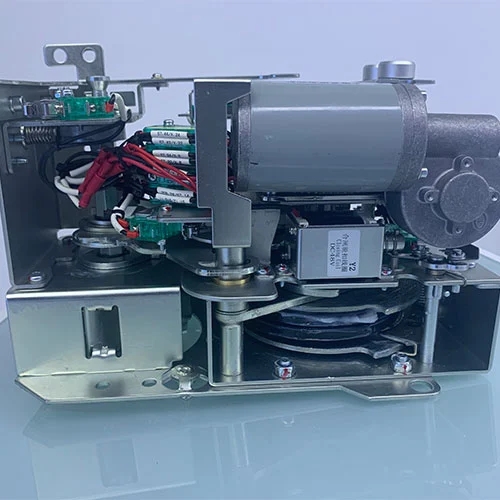

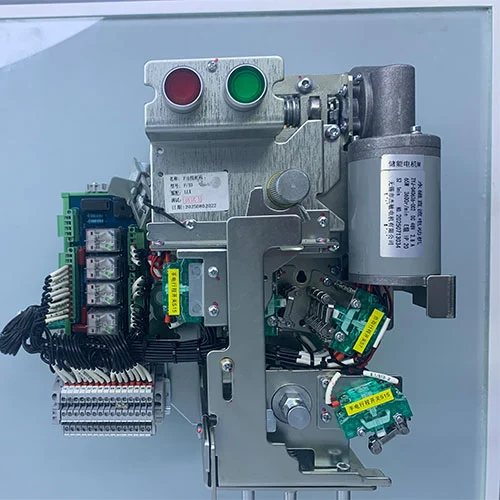

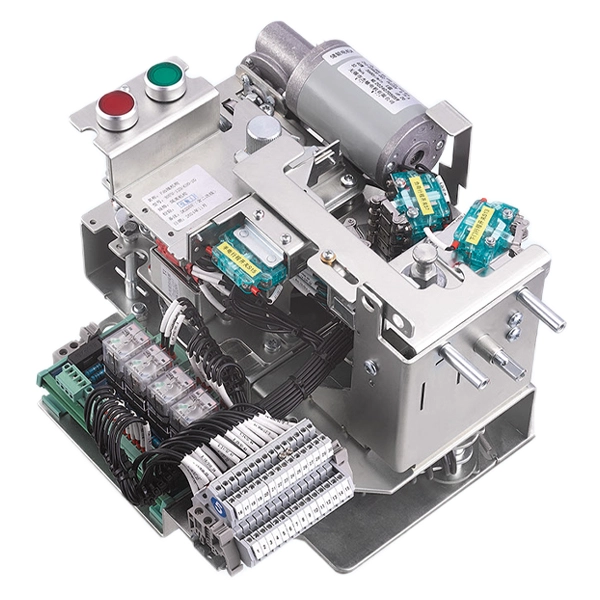

11KV:n toimintamekanismi MV Ring -pääyksikölle

Rengaspääyksiköille on yleensä kaksi eristysmenetelmää, joista toinen on kaasueristeiset rengaspääyksiköt ja toinen ympäristöystävälliset rengaspääyksiköt.

Kaasueristeinen rengaspääyksikkö käyttää eristeaineena pääasiassa SF6-kaasua, kun taas ympäristöystävällisessä RMU:ssa käytetään yleensä tyhjiö- tai ympäristöystävällisiä kaasuja, kuten kuivaa ilmaa tai ympäristöystävällisiä kaasuseoksia, sekä kiinteitä materiaaleja, kuten epoksihartsia ja silikonikumia. nämä rengaspääyksiköt.

Sen luotettavuus, helppokäyttöisyys ja automaatiotaso vaikuttavat suoraan laitteen suorituskykyyn. Erityisesti muuntajan suojauksesta vastaavassa kuormakytkin-sulake-yhdistelmäyksikössä (F-yksikkö), sen toimintamekanismi, jota yleisesti kutsutaan "F-mekanismiksi" - ei ainoastaan ​​suorita rutiinikytkentätoimintoja, vaan myös suorittaa kriittisen tehtävän tehdä yhteistyötä sulakkeen kanssa vikasuojauksen suorittamiseksi.

Malli

Mikä on lähtevä mekanismi (F-mekanismi)?

F-mekanismi on ydinkomponentti, joka on tarkoitettu ohjaamaan kuorman katkaisijan ja lähtevän yksikön sulakkeen yhdistelmää. Lähtevän mekanismin ensisijainen tehtävä on suorittaa kuorman katkaisijan avaus- ja sulkemistoiminnot, mikä voi varmistaa luotettavan koordinaation ja lukituksen sulakkeen kanssa, mikä saavuttaa turvallisen piirin katkaisun sekä normaaleissa kytkentä- että vikatilanteissa. Integroimalla komponentteja, kuten käyttökahvan liitännän, energian varastointijousi, voimansiirtovivustot, apukytkimet, lukitukset ja sähköinen käyttömoduuli, F-mekanismi toimii sekä "lihaksena", joka käyttää kytkinlaitetta, että "aivoina", jotka valvovat oikeaa järjestystä ja turvalogiikkaa takaaen luotettavan toiminnan ja suojan lähtevälle syöttölaitteelle.

Mitkä ovat tämän toimintamekanismin toiminnot?

MV Ring -pääyksikön 11KV-käyttömekanismia käytetään ensisijaisesti kuormakytkimen ja sulakkeen yhdistelmäyksikön (F-yksikkö) ohjaamiseen järjestelmän turvallisen ja luotettavan toiminnan varmistamiseksi. Sen päätoimintoihin kuuluvat seuraavat kolme näkökohtaa:

1. Ohjaus ja käyttö:Tarjoaa manuaaliset tai sähköiset käyttötilat, jotka mahdollistavat kuormakytkimen "kolmisuuntaisen käytön" (avoin, kiinni ja maadoitus).

Käyttäjät voivat ohjata sisäisiä suurjännitepiirin kytkimiä turvallisesti ohjauskahvan tai paneelin painikkeiden avulla, mikä mahdollistaa päivittäisen linjan vaihdon ja huollon.

2. Suojauksen koordinointi:Tämä on F-mekanismin ydin ja ainutlaatuisin toiminto: Kun alavirran muuntajassa tai johdossa tapahtuu oikosulkuvika, sulake palaa ja sen laukaisumekanismi aktivoi F-mekanismin pakottaen kuormakytkimen laukeamaan välittömästi.

Päätarkoitukset:

1. Vikavirran katkaisu:Sulake ja F-mekanismi toimivat yhdessä eristäen nopeasti oikosulkuvirran.

2. Yksivaiheisen toiminnan estäminen:Kuormakytkin katkaisee samanaikaisesti kolmivaiheisen virransyötön, mikä estää muuntajan yksi- tai kaksivaiheisen toiminnan joidenkin sulakkeiden palaessa, mikä suojaa laitteen turvallisuutta.

3. Visuaalinen yhteyden katkeaminen:Kuormakytkimen laukeamisen jälkeen muodostuu visuaalinen irtikytkentä, joka helpottaa vian paikantamista ja huoltotoimenpiteitä.

3. Lukitus ja turvallisuus:F-mekanismi sisältää viiden estävän lukituslaitteen, joka käyttää tarkkaa mekaanista logiikkaa väärinkäytösten estämiseksi:

Kun kuormakytkin on kiinni, se estää maadoituskytkintä sulkeutumasta.

Kun maadoituskytkin on kiinni, se estää kuormakytkintä sulkeutumasta.

Joissakin malleissa kaapin ovi voidaan avata vasta, kun kuormakytkin on irrotettu.

Tämä varmistaa käyttäjien ja laitteiden turvallisuuden ja toimii viimeisenä puolustuslinjana korkeajännitteiselle sähkönjakelujärjestelmälle.

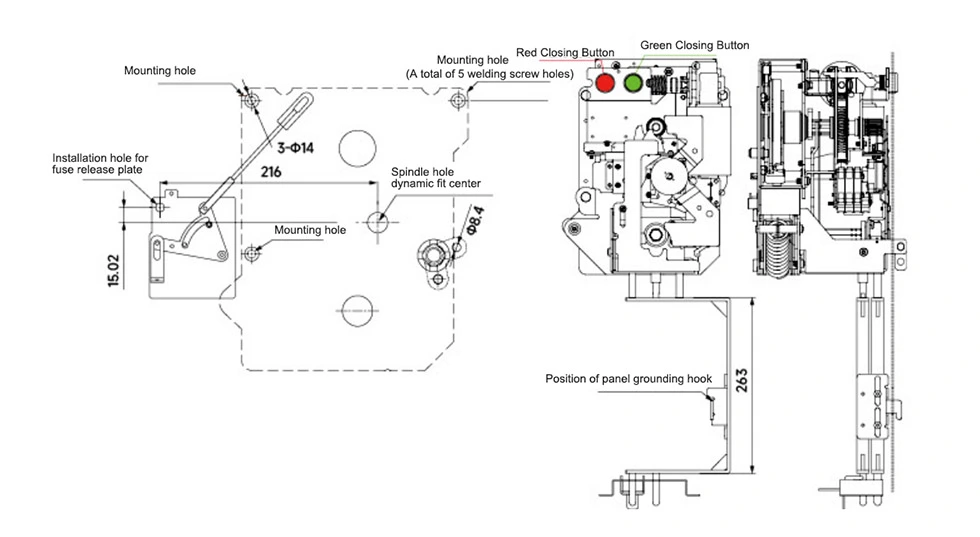

Ulkonäkö ja mitat

FAQ

Kysymys 1: Tukeeko MV Ring -pääyksikön 11 KV:n toimintamekanismi massaostoja?

A1: Kyllä, toimitamme suoraan tehtaaltamme ja voimme tarjota OEM-räätälöinti- ja bulkkihankintaratkaisuja.

Q2: Täyttääkö tuote suurjännitekytkinstandardit?

A2: Kyllä, tämä tuotesarja täyttää asiaankuuluvien standardien ja eritelmien vaatimukset, kuten GB16926-2009 "High Voltage AC Load Switch Fuse Combination Device".

Q3: Tarjotaanko teknistä tukea ja asennusohjeita?

A3: Tarjoamme paikan päällä teknistä ohjausta, asennus- ja käyttöönottotukea varmistaaksemme asiakkaillemme sujuvan käytön.

Miksi valita Cotenele?

1. Kiinalainen valmistaja, tehtaan suora toimitus, merkittävä hintaetu

2. Itsenäisesti kehitetyt ydinkomponentit, useita patentteja ja tyyppitestejä

3. Korkea luotettavuus, turvallisuus ja alhaiset ylläpitokustannukset

4. Onnistuneesti sovellettu suurissa voimahankkeissa sekä kotimaassa että kansainvälisesti

5. Kattava myynnin jälkeinen palvelu, joka tarjoaa teknistä tukea ja koulutusta

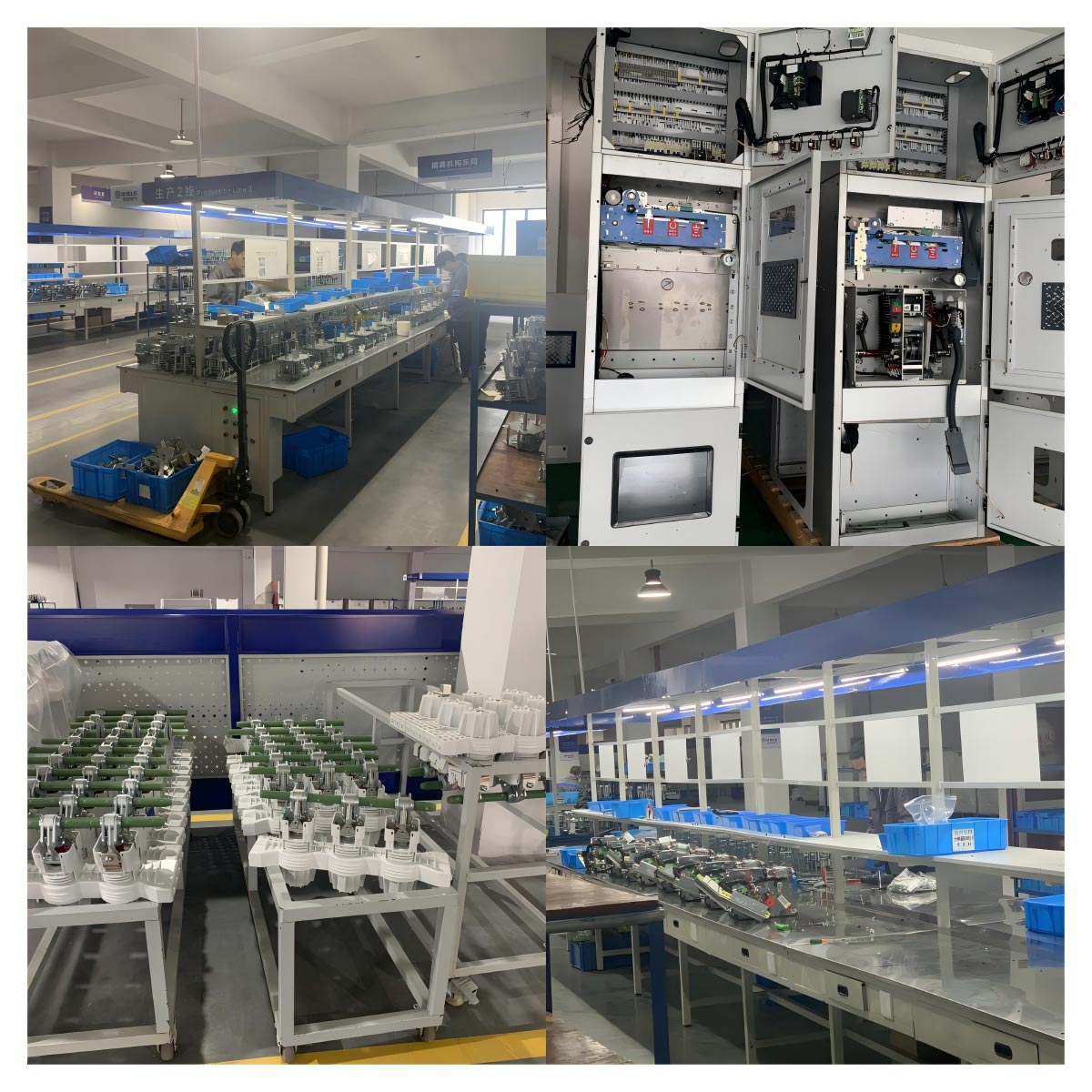

Tuotenäyttely
