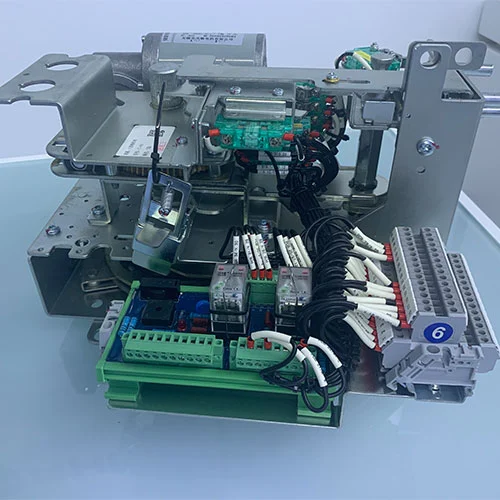

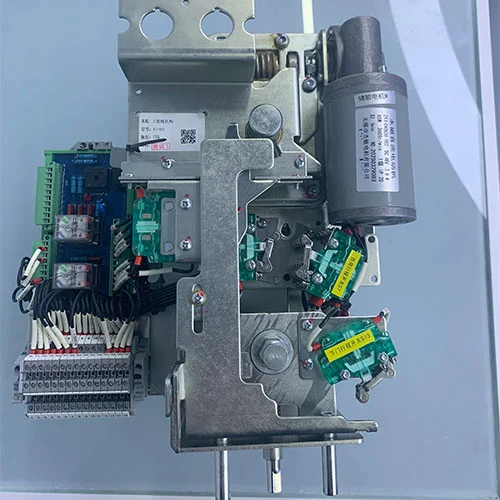

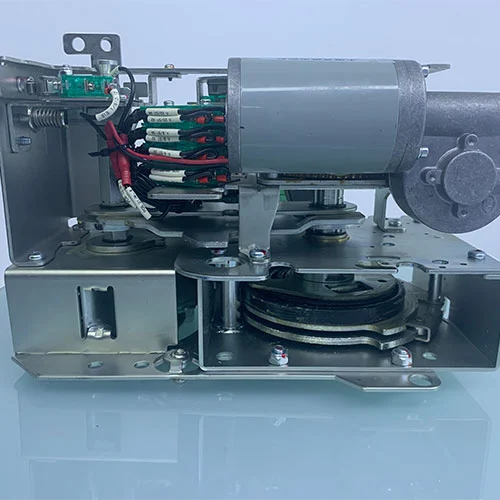

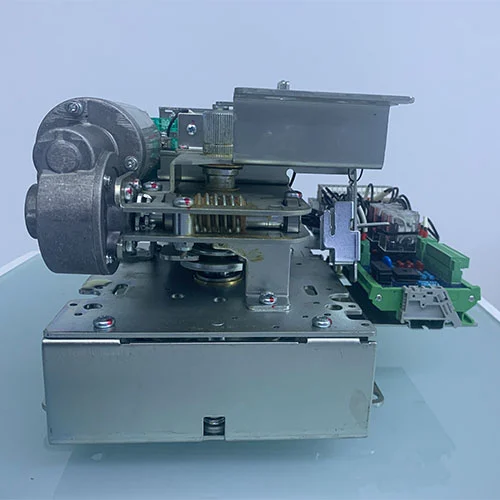

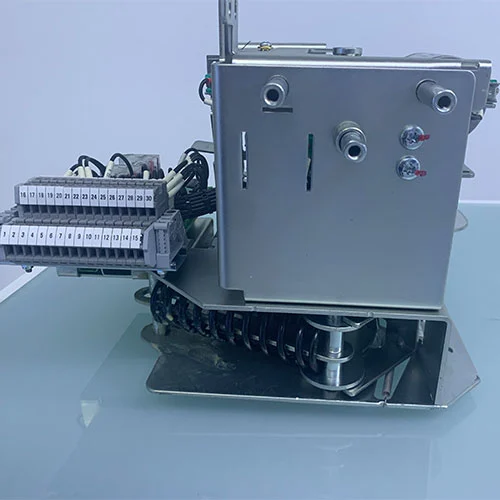

11KV sähkömekanismi keskijännitekojeistoille

Cotenele on suuri rengaspääyksiköitä ja niiden sisäisiä ydinkomponentteja valmistava valmistaja. Ring Main Unit (RMU) on tärkeä tae luotettavalle ja turvalliselle sähkönsyötölle nykyaikaisessa sähkönjakeluverkossa. Se on kompakti, metallikoteloitu kojeisto, jota käytetään yleisesti toisiojakeluasemilla tehon jakamiseen muuntajiin, suuriin rakennuksiin ja teollisuuslaitoksiin.

Keskijännitekojeiston 11KV:n sähkömekanismi on RMU:n ydinkomponentti, joka toimii "ohjauskeskuksena" sähkökytkimille, kuten alipainekatkaisijalle, erottimille ja kuorman katkaisimille. RMU:n eri komponenttiosien joukossa sisääntulomekanismi on luultavasti kriittisin, koska se toimii yhdyskäytävänä järjestelmään tulevalle sähkölle.

Malli

Tulevan toimintamekanismin määritelmä?

Sisääntulomekanismi on tärkeä ohjauskomponentti rengaspääyksikön tuloyksikölle, jossa suurjännitevirta ulkoisesta verkosta tai ylävirran ala-asemasta tulee RMU:hun. Se käyttää ensiökytkimellä tulopiirin turvallisesti kytkemistä, eristämistä tai maadoitusta.

Järjestelmävaatimuksista riippuen sisääntulomekanismi ohjaa yhtä kahdesta kytkintyypistä:

Load Break -kytkin ("C"-mekanismi)

Suunniteltu jatkuvaan käyttöön normaaleissa kuormitusolosuhteissa.

Kolmiasentoinen toiminta:PÄÄLLÄ / POIS / MAA.

Tarjoaa näkyvän eristyksen ja turvallisen maadoituksen huoltoa varten.

Tyhjiökatkaisija ("V"-mekanismi)

Suuren kapasiteetin sovellukset vikasuojauksella.

Katkaisee oikosulkuvirrat RMU:n ja loppupään laitteiden vaurioitumisen estämiseksi.

Suorittaa kaikki kuorman katkaisijan toiminnot parannetulla turvallisuudella.

Kaikki saapuvat mekanismit sisältävät:

Jousiladattu manuaalinen tai moottorikäyttöinen käyttö.

Tyhjennä asennon ilmaisimet (ON, OFF, EARTH).

RMU-suojajärjestelmään integroidut sähköiset lukitukset.

Käyttöohjeet – 11KV:n sähkömekanismi keskijännitekojeistoille

1. Sulkemistoiminto

Manuaalinen sulkeminen:

Aseta määrätty käyttökahva yläkäyttöakseliin.

Kierrä myötäpäivään ~90° puristaaksesi jousi lukituskohtaansa.

Jousi vapautuu, jolloin kuormakytkimen pääpiiri sulkeutuu.

Sähköinen sulkeminen:

Käynnistä mekanismi ja lähetä sulkemissignaali.

Säädin tarkistaa kuormakytkimen tilan ja lukitsee.

Jos ehdot täyttyvät, mekanismin moottori suorittaa sulkemisen.

Huomautus: Maadoitustoiminto on mekaanisesti lukittu pääpiirin sulkemisen aikana.

2. Avaustoiminto

Manuaalinen avaaminen:

Aseta käyttökahva ylempään käyttöakseliin.

Kierrä vastapäivään ~90° puristaaksesi jousi lukituskohtaansa.

Jousi vapauttaa energiaa kuormakytkimen pääpiirin avaamiseksi.

Sähköinen aukko:

Lähetä avaussignaali ohjaimelle.

Ohjain tarkistaa kytkimen tilan ja lukitukset.

Mekanismimoottori päättää avaustoiminnon.

Huomautus: Avoimessa asennossa sulkemis- ja maadoitustoiminnot ovat sallittuja.

3. Maadoitustoiminto

Maadoituskytkimen sulkeminen:

Aseta kahva alempaan maadoituskäyttöakseliin.

Kierrä myötäpäivään ~90°; jousi puristuu ja vapautuu sulkeakseen maadoituskytkimen.

Lukot aktivoituvat ja estävät pääpiirin sulkeutumisen.

Maadoituskytkimen avaaminen:

Aseta kahva samaan alempaan akseliin.

Kierrä vastapäivään ~90°; jousi vapautuu avatakseen maadoituskytkimen.

Lukitukset vapautuvat, mikä mahdollistaa normaalin kuormakytkimen toiminnan.

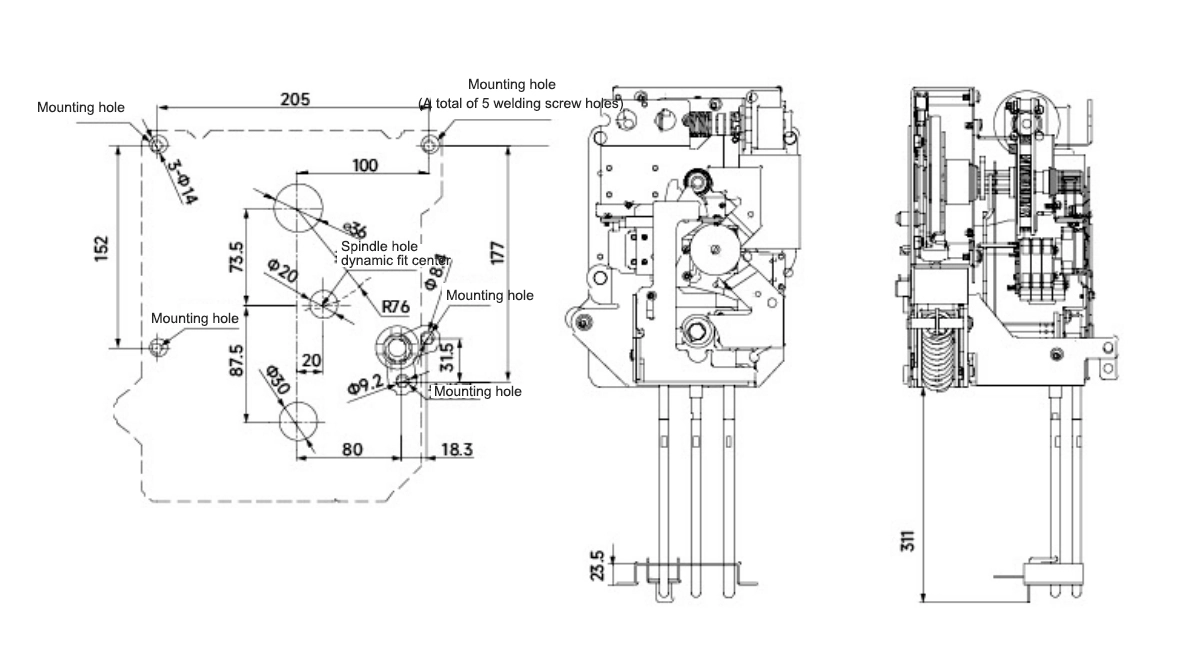

Ulkonäkö ja mitat

Miksi valita meidät?

Suora toimitus tehtaalta:Cotenele sijaitsee Yueqingissa, Zhejiangin maakunnassa, ja sen ydintehdas kattaa 30 000 neliömetriä.

Sertifikaatit:ISO9001, ISO14001, ISO45001.

Tekninen vahvuus:Laaja T&K-kokemus RHSV-sarjan ympäristöystävällisistä kaasukaapeista, tyhjiökatkaisijoista ja käyttömekanismeista, useilla patenteilla ja kansallisilla tyyppitestausraporteilla.

Asiakastapaukset:Laajamittainen projektit, kuten China Resources Power, Banyunxian Wind Farm, Tajikistan Ainin kultakaivos ja Sichuan-Tibet Railway osoittavat tuotteidemme luotettavuuden ja kansainvälisen sovellettavuuden.

Hankinnan edut:Tukee joukkoräätälöintiä, nopeaa toimitusta sekä kotimaisia ​​ja kansainvälisiä projektisuunnittelusovelluksia.

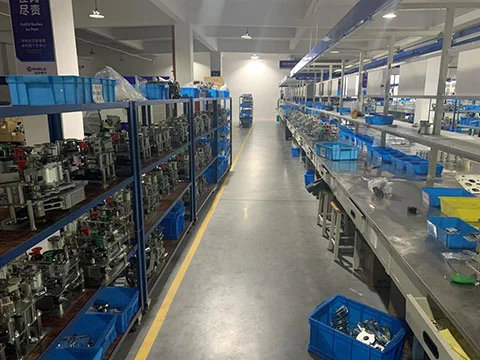

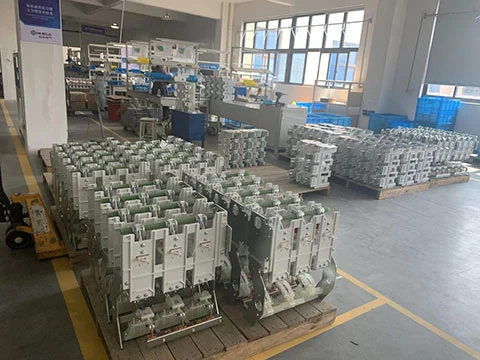

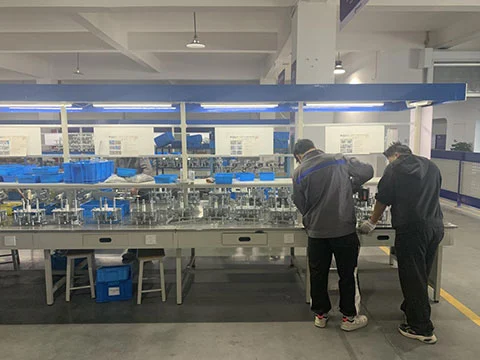

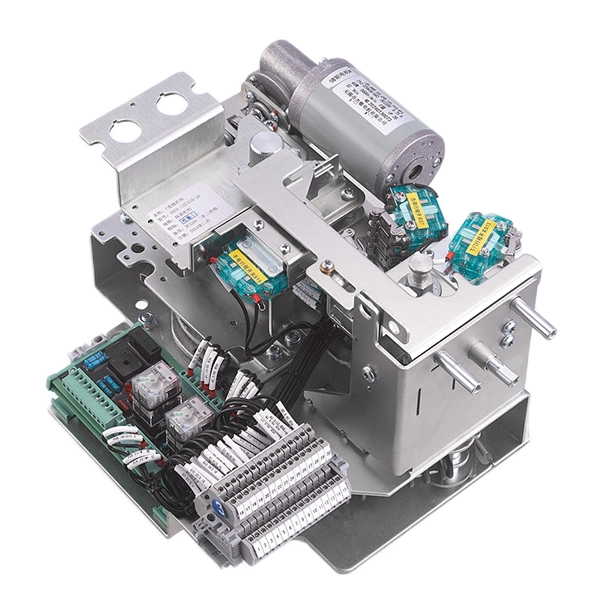

Tuotenäyttely
