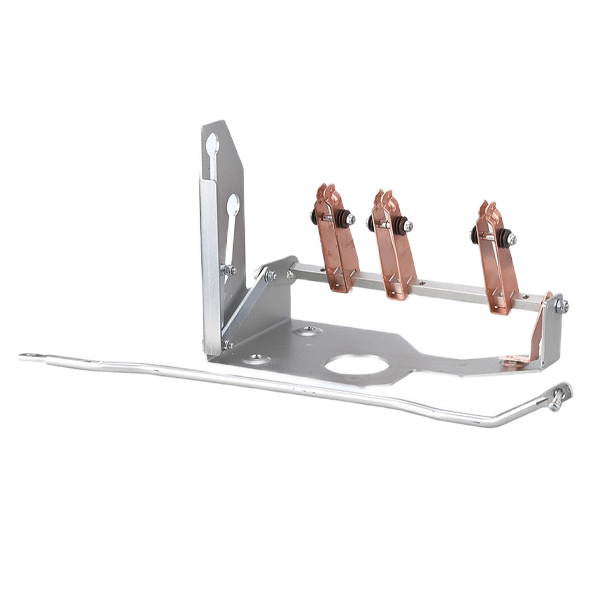

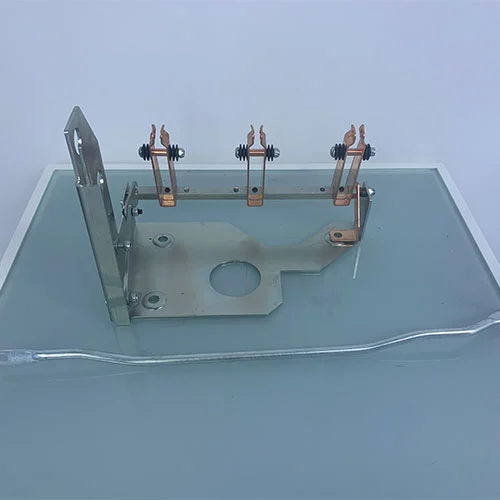

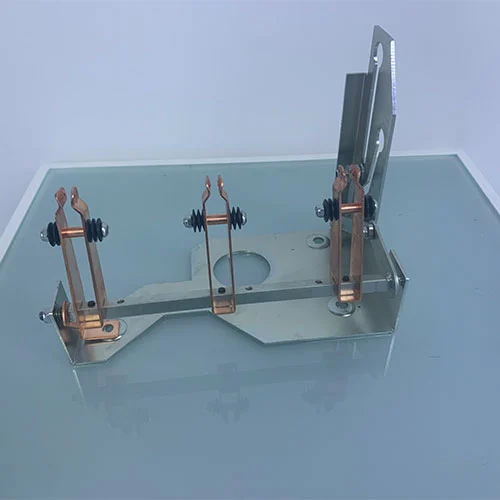

11KV:n keskijännitteinen sisämaadoituskytkin RMU:lle

Ring Main Unit (RMU) on elintärkeä teholaite luotettavan ja jatkuvan sähkönsyötön varmistamiseksi loppukäyttäjille nykyaikaisissa sähkönjakeluverkoissa. Maadoituskytkimet asennetaan yleensä näihin toisioaseman RMU:ihin.

RMU:t ovat ominaisuuksiltaan kompaktin kokoisia ja monikäyttöisiä, henkilöstön ja laitteiden turvallisuus kehäpääyksiköiden aikana tarvitsevat huoltoa ja kun ne ovat vikatilassa. RMU:n 11KV:n keskijännitteinen sisämaadoituskytkin on erityinen, mutta kriittinen komponentti. Vaikka maadoituskytkimen rakenne on yksinkertainen, se on kuitenkin turvallisten toimintatapojen kulmakivi, joka voi tarjota todennettavan ja turvallisen yhteyden sähköpiirin jännitteettömän osien ja maan välille.

Malli ja merkitykset

Mikä on maadoituskytkin?

11KV:n keskijännitteinen sisämaadoituskytkin RMU:lle on mekaaninen kytkin, joka on yleensä integroitu kojeistokokoonpanon keskijännitekomponenttiin, kuten RMU, ympäristöystävällinen kytkinlaitteisto ja kaasueristetty kytkinlaitteisto. Sen ensisijainen tarkoitus on liittää virtapiirin tietty osa, kuten kaapelinsyöttö tai virtakisko, suoraan maahan. Maadoituskytkin on erilainen kuin tyhjiökatkaisin tai kuorman katkaisija, maadoituskytkintä ei ole suunniteltu katkaisemaan kuormitusvirtaa tai vikavirtaa normaaleissa olosuhteissa. Sen sijaan se on turvalaite, joka toimii vasta sen jälkeen, kun virtapiiri on katkaistu ensisijaisella kytkinlaitteella. Se antaa näkyvän ja myönteisen osoituksen siitä, että verkon alavirran osa on maadoitettu, mikä varmistaa, että teknikot voivat työskennellä turvallisesti.

Miten tämä tuote toimii?

RMU:n 11 kV:n keskijännitesisämaadoituskytkin varmistaa turvallisen huollon ja järjestelmän suojauksen muodostamalla matalaimpedanssisen maadoitusreitin. Sen toiminta koostuu kolmesta avainvaiheesta:

1. Mekaaninen toiminta:Maadoituskytkintä käytetään ulkoisella mekanismilla, tavallisesti käsikahvoilla tai sähkölaitteilla kaukokäyttöön. Tämä mekanismi ohjaa liikkuvia koskettimia kohti kiinteitä koskettimia. Toiminta on yleensä "make-proof" -tyyppistä, mikä tarkoittaa, että kytkimellä on mekaaninen lujuus sulkeutua vikavirtaa vastaan, jos tapahtuu virhe, vaikka se ei voi avautua vian vuoksi.

2. Pohjapolun luominen:Kun liikkuvat koskettimet yhdistyvät kiinteiden koskettimien kanssa, ne muodostavat jatkuvan metallisen polun. Tämän polun toinen pää on kytketty suurjännitejohtimeen (esim. kaapelin pääte). Toinen pää on kiinteästi pultattu RMU:n maadoituspalkkiin, joka puolestaan ​​on kytketty aseman maadoitusverkkoon. Tämä oikosulkee tehokkaasti vaihejohtimet maahan.

3. Turvalukitus:Sen toiminnan perustavanlaatuinen osa on tiukat mekaaniset lukitukset (osa "viiden ennaltaehkäisyn" logiikkaa). Nämä lukitukset estävät maadoituskytkintä sulkeutumasta pääkytkimen (kuorman katkaisijan tai katkaisijan) ollessa kiinni-asennossa, ja päinvastoin estävät pääkytkimen sulkeutumisen maadoituskytkimen ollessa kytkettynä. Tämä estää katastrofaaliset "dead-short" viat.

Mitkä ovat tämän tuotteen toiminnot?

RMU:n 11 kV:n keskijännitesisämaadoituskytkin tarjoaa tärkeitä turvallisuus- ja käyttötoimintoja:

1. Henkilöstön turvallisuus

Maadoittaa alavirran kaapelit ja virtakiskot varmistaakseen nollapotentiaalin työympäristön.

Suojaa huoltohenkilöstöä odottamattomilta sähköolosuhteilta, kuten käänteissyötöltä, indusoidulta jännitteeltä, salamaniskuilta tai jäännösvarauksilta.

2. Jäännösvarauksen hajoaminen

Keskijännitekaapelit varastoivat kapasitiivista energiaa.

Kytkin tarjoaa hallitun purkaustien virransyötöstä irrotuksen jälkeen, mikä eliminoi sähköiskun vaaran.

3. Tilanäyttö ja vahvistus

Tarjoaa selkeän visuaalisen ilmaisun RMU-paneelissa.

Yhdessä jännitteen ilmaisimien kanssa teknikot voivat varmistaa piirin turvallisuuden ennen käyttöä.

4.Kaapelitestauksen ottaminen käyttöön

Helpottaa turvallisesti sähkötestejä, kuten eristysvastuksen tai VLF-testausta.

Testauksen jälkeen kytkin purkaa turvallisesti kertyneen testijännitteen kaapelin kapasitanssista.

Miten minun pitäisi edetä?

1. Maadoituskytkimen irtikytkentä:Työnnä käyttökahva maadoituskytkimen käyttöaukkoon ja irrota kääntämällä tappia.

2. Sulje kytkin kääntämällä kuormakytkimen toimintareiän sisällä myötäpäivään (paina sulkemispainiketta sähkökäyttöä varten).

3. Viuhkamaisia ​​koskettimia käytettäessä alemman maadoituskytkimen maadoituskoskettimet on asennettu asentoihin 1, 4 ja 6.

4. Kun käytät kuparitankoja limittäin, alemman maadoituskytkimen maadoituskoskettimet asennetaan asentoihin 2, 3 ja 5.

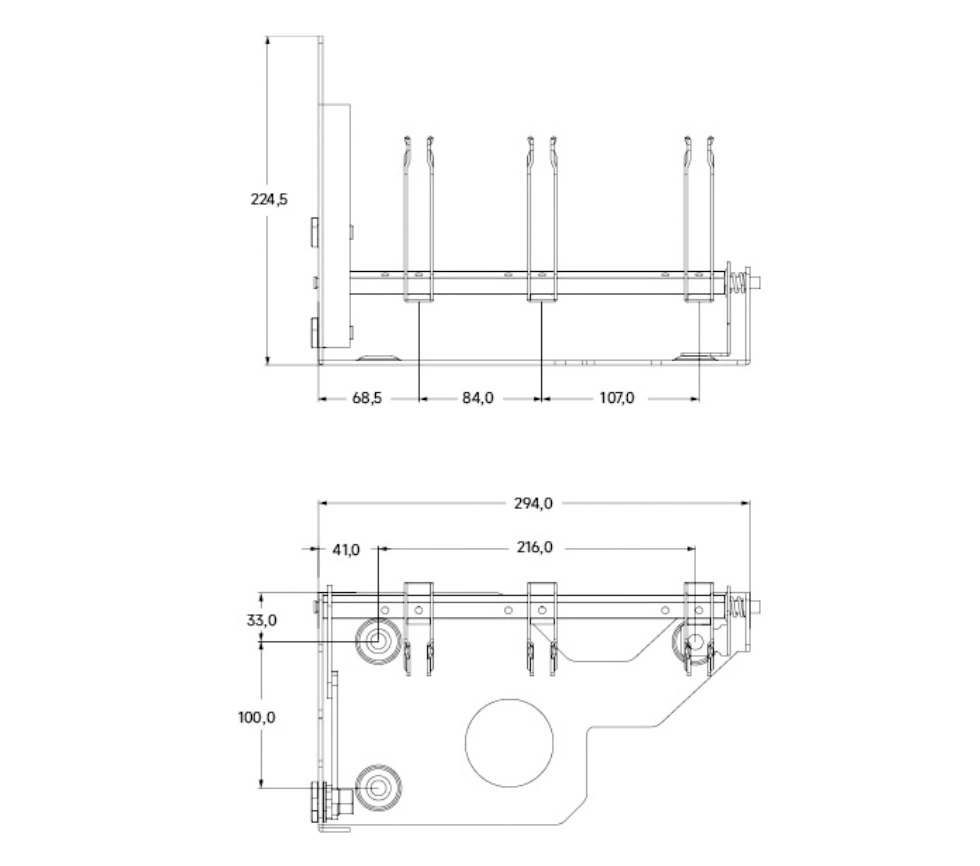

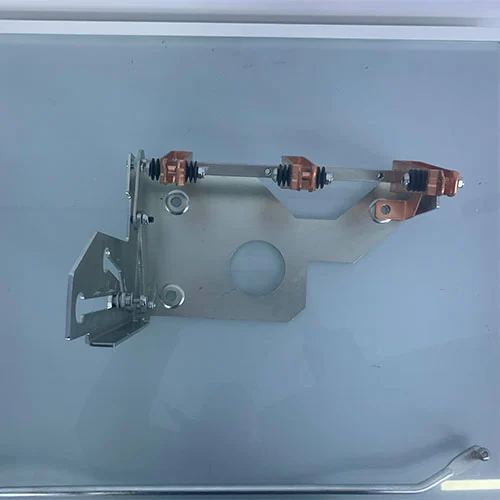

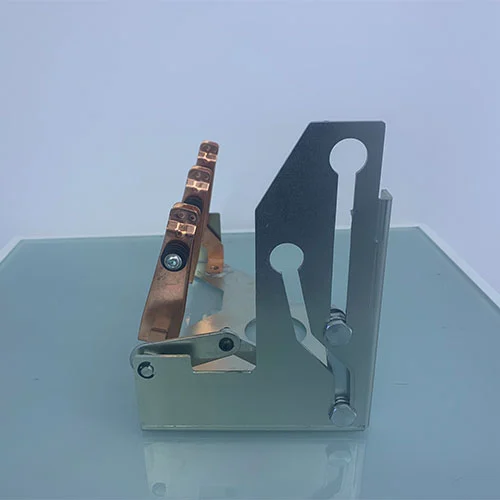

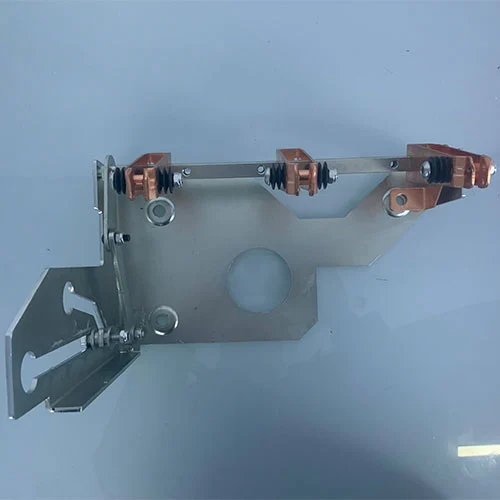

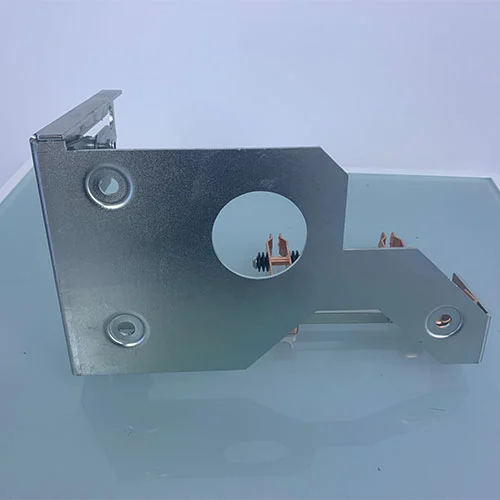

Ulkonäkö ja mitat
