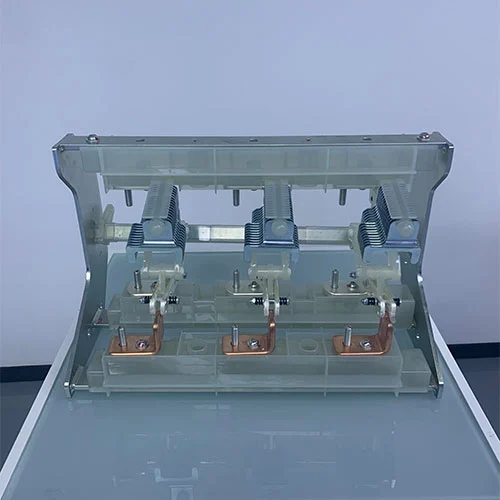

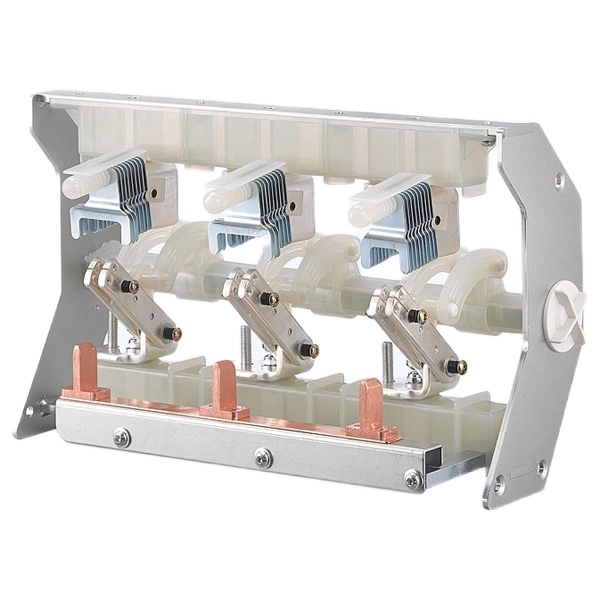

11KV:n kuormituskatkaisin keskijänniterengaspääyksikölle

Keskijännitteisen rengaspääyksikön 11 kV:n kuormituskatkaisin on ydinkomponentti, joka on suunniteltu sähköenergian virtauksen turvalliseen ohjaukseen. Erottimen ja katkaisijan välissä sijaitseva se on ihanteellinen tyypin C kuormitusrengasverkkoihin ja sitä voidaan käyttää keskijännitesulakkeiden kanssa tyypin F rengasverkoissa luotettavan suojauksen ja toiminnan varmistamiseksi.

Tämä kytkin tukee järjestelmiä 6kV - 40,5kV ja soveltuu teollisuus-, kunnallis-, uusiutuvan energian ja kaupallisiin jakeluverkkoihin.

Malli ja merkitykset

Tuotesovellukset

Keskijännitteisen rengaspääyksikön 11KV:n kuormituskatkaisin on rengaspääyksiköiden ydinkomponentti. Näitä yksiköitä, kuten HXGN15-12, HXGN15-40.5, käytetään laajasti toissijaisissa sähkönjakelujärjestelmissä. Renkaan pääyksikön ensisijaisia ​​sovelluksia ovat:

Muuntajan suojaus:Jakelumuuntajien kytkentä ja suojaus (yleensä 1250/1600 kVA asti) kompaktilla ja taloudellisella tavalla.

Kaapelisilmukan kytkentä:Luo ja hallitse pyöreä verkkoyhteys, joka eristää kaapelisegmentit huoltoa varten keskeyttämättä koko silmukan virransyöttöä.

Teolliset ja kaupalliset voimakeskukset:Toimii tehtaiden, kerrostalojen ja liikerakennusten sähkön sisäänkäyntien pääkytkentä- ja suojauspisteenä.

Tuotteen ominaisuudet

Kuorman katkaisukytkimet määritellään joukolla erillisiä suunnittelu- ja toiminnallisia ominaisuuksia:

Kuormavirran käsittely

Siinä on erityinen valokaaren sammutusjärjestelmä (joka voi olla ilma-, kaasu-, tyhjiö- tai SF6-pohjainen), joka mahdollistaa normaalien kuormitusvirtojen ja määrättyjen ylikuormitusvirtojen turvallisen sulkemisen ja avaamisen.

Oikosulkukatkaisukapasiteetin puute

Luonnostaan ​​suunniteltu olemaan katkaisematta oikosulkuvikavirtoja. Tämä kriittinen toiminto saavutetaan siihen liittyvällä sulakkeella.

Näkyvä tauon eristys

Kuormakatkaisimen rakenteessa on avoimessa asennossa näkyvä ja yksiselitteinen eristysrako, joka voi varmistaa alavirtapiirissä työskentelevän huoltohenkilöstön turvallisuuden.

Monipuoliset kaaria sammuttavat materiaalit

Erilaisten ympäristövaatimusten ja suorituskykyvaatimusten täyttämiseksi kuorman katkaisija voi tarjota erilaisia ​​tekniikoita, kuten ilma- tai puffer-tyyppiä, joka käyttää paineilmaa valokaaren ja tyhjiötyypin sammuttamiseen, joka käyttää tyhjiökatkaisijaa erinomaisen valokaaren sammuttamiseen suljetussa kammiossa.

SF6 Kaasutyyppi

Käyttää rikkiheksafluoridikaasua erinomaisten eristys- ja valokaarensammutusominaisuuksien saavuttamiseksi.

Kompakti ja integroitu muotoilu:Sen rakenne mahdollistaa pienen jalanjäljen, varsinkin kun se yhdistetään sulakkeisiin yhdeksi toiminnalliseksi yksiköksi RMU-kotelon sisällä.

Tuotteen edut

Keskijännitteisissä rengaspääyksiköissä (RMS) kuorman katkaisijoita käytetään tyypillisesti yhdessä sulakkeiden kanssa. Tässä tyypillisessä sovelluksessa keskijänniterengaspääyksikön 11 kV:n kuormituskatkaisin tarjoaa merkittäviä etuja katkaisijoiden käyttöön verrattuna:

Merkittävä taloudellinen tehokkuus

"Kuormakytkin + sulake" -yhdistelmä on erittäin kustannustehokas ratkaisu standardien jakelumuuntajien suojaamiseen, niiden valmistus- ja asennuskustannukset ovat huomattavasti alhaisemmat kuin katkaisijapohjaisen RMU:n ja ne voivat tuoda merkittäviä säästöjä projektibudjetteihin tinkimättä perustoiminnallisuudesta.

Erinomaiset suojausominaisuudet

Toimenpiteen nopeus on kriittinen, jotta estetään muuntajan sisäinen vika, kuten säiliön rikkoutuminen. Keskijännitesulake voi poistaa vian ensimmäisten 10 millisekunnin aikana, mikä on usein nopeampaa kuin katkaisijan toiminta-aika (tyypillisesti noin 60 ms). Tämä vastenopeus paransi muuntajan suojausta. Lisäksi tämä kuorman katkaisijan ja sulakkeen yhdistelmä yksinkertaistaa koordinointia rengasverkoissa, ja katkaisijoiden koordinointi voi olla haastavaa saavuttaa.

Tekniset parametrit

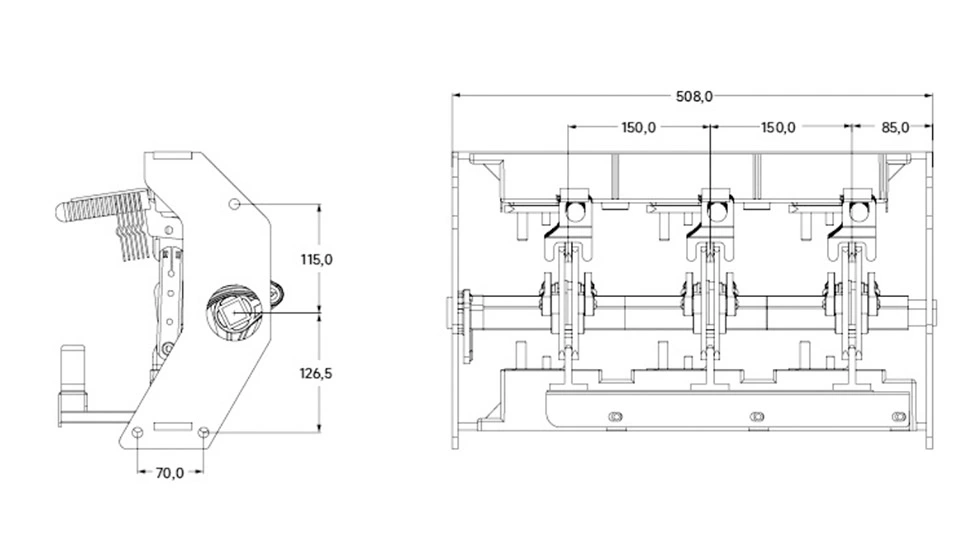

Ulkonäkö ja mitat

Sitoumuksemme myynnin jälkeiseen palveluun

1. Tekninen tuki ja ilmainen koulutus

Tarjoamme etäverkkovideoopastusta ja ilmaista koulutusta tekniselle henkilöstöllesi. Kaikki huolto on ilmaista ensimmäisen käyttövuoden aikana. Vuoden kuluttua maksulliset huoltopalvelut ovat edelleen saatavilla.

2. Nopea vastaus

Toiveesi ovat meille tärkeitä. Vastaamme sähköpostitse tai puhelimitse tunnin sisällä varmistaaksemme, että tarpeesi vastataan nopeasti.

3. Elinikäinen konsultointi

Tarjoamme jatkuvaa konsultointipalvelua laitteidesi käyttöiän ajan. Tiimimme on aina valmis vastaamaan kaikkiin kysymyksiisi.

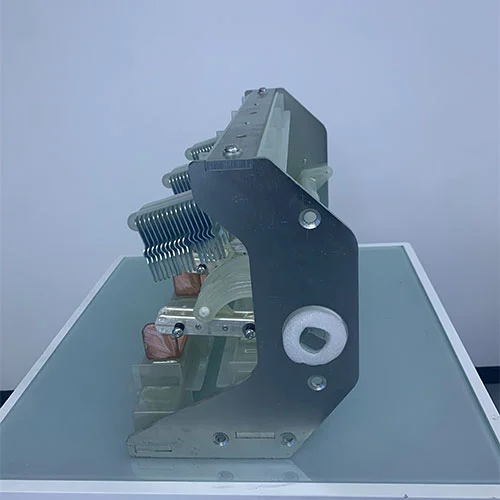

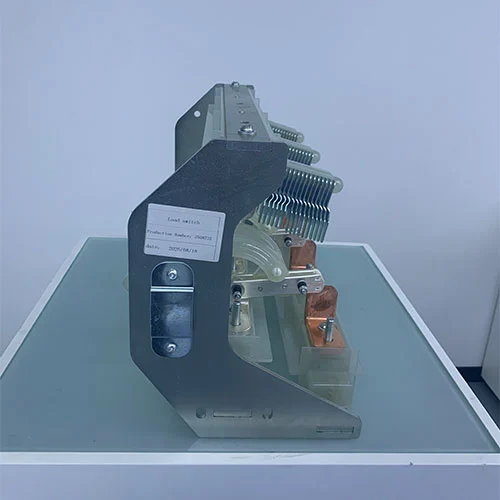

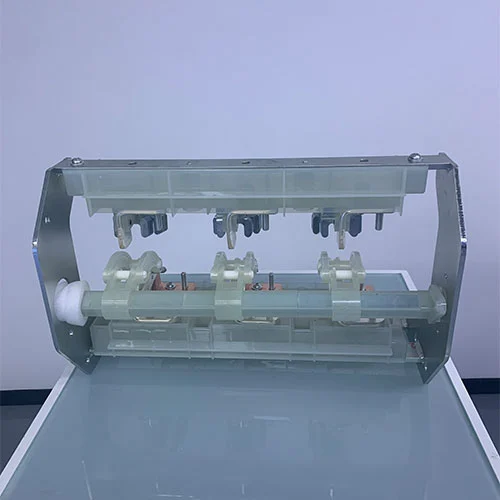

Tuotenäyttely
