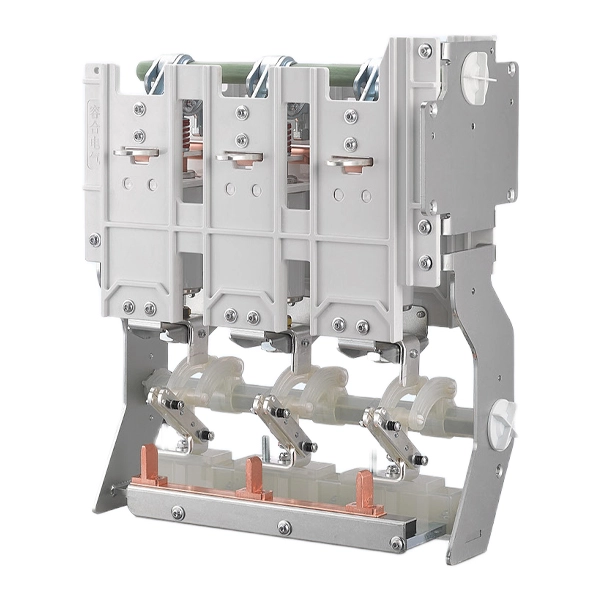

11KV MV-paneelit tyhjiökatkaisijan eristyskytkin

Luotettavuus ja kestävyys on tärkeintä nykyaikaisten sähkönjakelujärjestelmien keskijännitteisille ympäristöystävällisille rengaspääyksiköille ja kojeistoille. Suurin osa katkaisijoiden vioista liittyy niiden toimintamekanismeihin, mikä osoittaa kestävyyden ja luotettavuuden tärkeyden toimintamekanismille. Riippumatta manuaalisesta tyypistä tai sähköisestä tyypistä, nämä 11KV MV-paneelit tyhjiökatkaisijan eristyskytkimet ovat "lihas", joka käyttää katkaisijaa. Tyhjiökytkimet ja katkaisijat voivat varmistaa kattavan suojan ja ohjauksen sähköverkossa. Tyhjiökatkaisija toimii automaattisesti reagoivana vikatilanteeseen, kun taas erotin toimii manuaalisena tarkistuspisteenä, mikä yhdistelmä voi varmistaa piirin turvallisen työskentelyn. Nämä kaksi ympäristöystävällisten RMU-komponenttia ovat avainasemassa kestävän sähköinfrastruktuurin ylläpitämisessä.

Tuotteen malli

Tyhjiökatkaisija

Alipainekatkaisin (VCB) on sähkönjakelujärjestelmän kojeiston tai rengaspääyksikön sähkökomponentti, joka katkaisee virran käyttämällä tyhjiötä valokaaren sammutusaineena. Alipainekatkaisimet, toisin kuin öljyyn tai kaasuun perustuvat katkaisijat (kuten SF₆), VCB:ssä on kiinteät ja liikkuvat koskettimet suljetussa tyhjökatkaisijassa.

Vian ilmetessä koskettimet irtoavat ja muodostavat sähkökaaren. Ympäröivästä ympäristöstä johtuen tyhjiö, kaaria ei ionisoi ja ylläpitää kaasuja. Valokaari sammuu nopeasti, kun koskettimista tuleva metallihöyry tiivistyy ja palauttaa dielektrisen lujuuden lähes välittömästi. Tämä prosessi on erittäin tehokas, nopea ja ympäristöystävällinen. VCB:itä käytetään pääasiassa keskijännitesovelluksissa (3 kV - 40,5 kV), ja niiden etuna on pitkä käyttöikä, vähäinen huolto ja kyky käsitellä toistuvia kytkentätoimintoja.

Katkaisimen erotin

Erotin on ympäristöystävällisen RMU:n ydinkomponentti, jolla on kaksi päätoimintoa. Ensinnäkin tämä kytkin voi turvallisesti muodostaa, kuljettaa ja katkaista piirin normaalin kuormitusvirran. Toiseksi, avoimessa asennossa tämä eristyskytkin tarjoaa tietyn eristysasteen luoden näkyvän ja turvallisen katkaisupisteen huoltoa tai vianetsintää varten.

Vaikka se pystyy käsittelemään normaaleja käyttövirtoja, erotinta ei ole suunniteltu katkaisemaan suuria vikavirtoja (kuten oikosulkuja). Sen on kestettävä näitä suuria virtoja lyhyen ajan, mutta se luottaa ylävirran sulakkeeseen tai katkaisijaan vian poistamiseksi. Ne ovat välttämättömiä kaapeleiden jakamiseen, kytkentämuuntajiin ja eristysrengasverkkoyksiköihin, ja ne voivat olla joko ilmaeristettyjä tai kaasueristettyjä (SF₆ tai SF₆-vapaa) kompaktin jalanjäljen saavuttamiseksi.

Tärkeimmät erot tyhjiökatkaisijan ja erottimen välillä

Vaikka molemmat ovat kytkinlaitteita, niiden ensisijaiset toiminnot ovat erilaiset:

Katkaisijalla varustetun tyhjiökatkaisijan tekniset parametrit

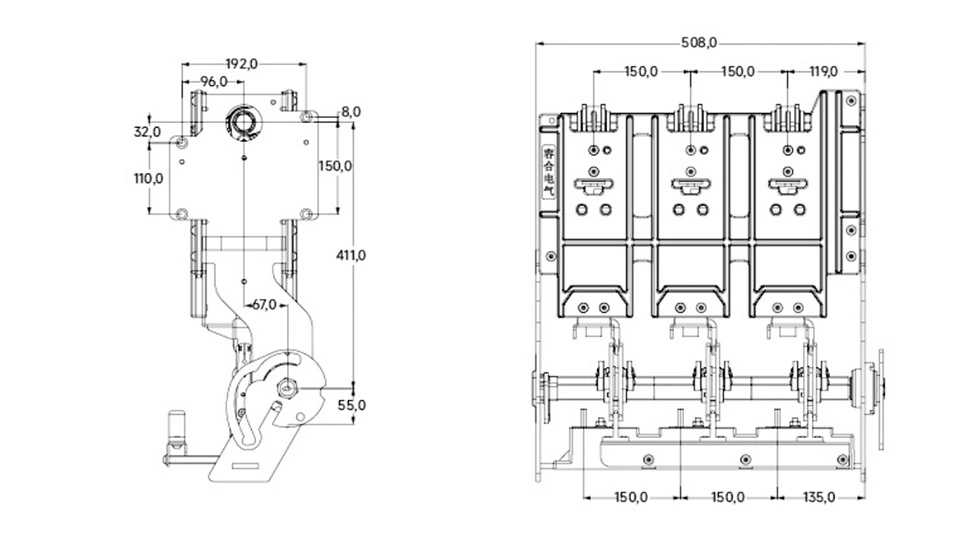

Ulkonäkö ja mitat

FAQ

1. Miksi VCB:n valokaaren sammuttamiseen käytetään tyhjiötä?

Tyhjiö on uskomattoman tehokas valokaaren sammutusväliaine, koska siinä ei juuri ole ionisoituvia hiukkasia. Kun tyhjökatkaisijan kosketuspiste erottuu, kaari muodostuu metallihöyrystä. Tyhjiöympäristössä tämä höyry tiivistyy nopeasti uudelleen kosketuspinnalle, ionisoi kosketusvälin ja estää valokaaren syttymisen uudelleen. Tämä prosessi voidaan suorittaa millisekunneissa.

2. Voidaanko erotinta käyttää erillisenä suojalaitteena?

Ei. Erotin on kytkentä- ja erotuslaite, ei suojalaite. Se ei voi katkaista oikosulkuvirtoja. Täydellisen suojan saamiseksi sitä on käytettävä sarjassa vikavirran katkaisijan, kuten sulakesarjan (muodostavat kytkin-sulake-yhdistelmän) tai katkaisijan kanssa.

3. Miten 11KV MV Panels tyhjiökatkaisijan eristyskytkin vaikuttaa ohjaukseen ja suojaa katkaisijaa tai erotinta?

Tyhjiökatkaisijan tai erottimen toimintamekanismi tallentaa ja vapauttaa katkaisijan koskettimien avaamiseen ja sulkemiseen tarvittavan energian. joka on kojeiston kytkimen vioittumisalttein osa. Luotettava käyttömekanismi, kuten mallille RHV-12D/630-20 kuvattu jousikäyttöinen mekanismi, varmistaa tasaiset avautumis- ja sulkeutumisnopeudet ja -voimat, jotka ovat erittäin tärkeitä vikojen turvalliselle keskeyttämiselle ja pitkän mekaanisen käyttöiän saavuttamiselle (yli 10 000 käyttökertaa).

4. Mitkä ovat VCB:n käytön tärkeimmät edut SF₆-katkaisijaan verrattuna?

Ensisijainen etu on ympäristöystävällisyys. SF₆-kaasu on voimakas kasvihuonekaasu, joka ei edistä ympäristönsuojelua. VCB:t käyttävät valokaaren sammutusaineena tyhjiötä, joka on ympäristölle vaaraton. Lisäksi VCB:t vaativat yleensä vähemmän huoltoa ja niillä on yksinkertaisempi rakenne, koska ne eivät tarvitse järjestelmiä kaasun paineen tai hajoamisen hallitsemiseksi.

5. Miten VCB ja erotin toimivat yhdessä tyypillisessä sovelluksessa?

Harkitse teollista sähkönjakelujärjestelmää. Tulosyöttölaitteessa oleva VCB suojaa koko asennusta vikoja vastaan. Tietylle suurelle moottorille erotin voidaan asentaa paikallisesti. Normaaleissa olosuhteissa käyttäjä käyttää erotinta moottorin käynnistämiseen ja pysäyttämiseen. Jos sähkönjakelujärjestelmän keskijännitekojeistossa tai ympäristöystävällisessä RMU:ssa tapahtuu vika, ylävirran VCB laukeaa vian poistamiseksi. Kun vika on korjattu, käyttäjä voi turvallisesti avata paikallisen erottimen, jotta se muodostaa näkyvän eristyskohdan ennen sähkölaitteen huoltoa.

Tietoja meistä

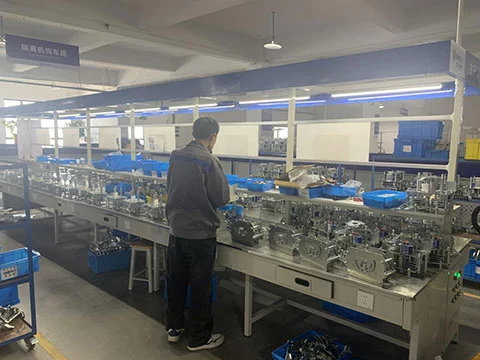

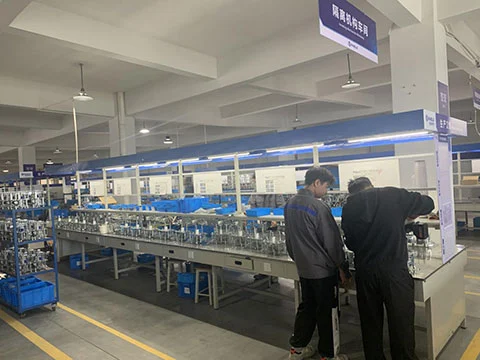

Cotenele International Trade (Wenzhou) Co., Ltd on sertifioitu kiinalainen kojeistovalmistaja, jolla on yli 30 000 m² tehdas, ISO-sertifioitu laatujärjestelmä ja yli 5 vuoden kokemus MV-kojeistotuotannosta. Asiakkaat voivat ostaa suoraan tehtaalta kilpailukykyiseen hintaan, OEM/ODM-ratkaisut ja täyden teknisen tuen asennukseen ja ylläpitoon.

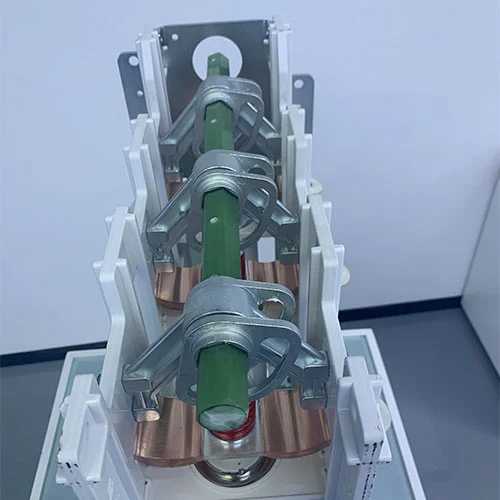

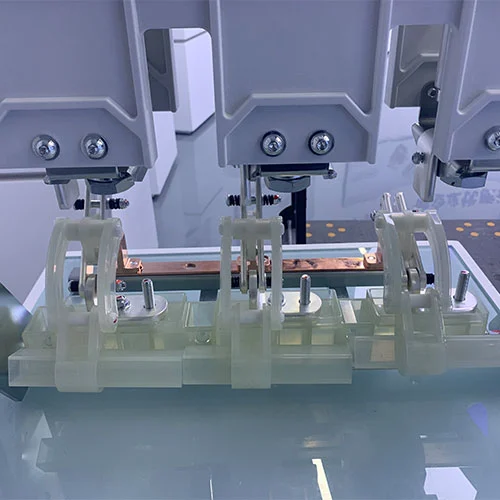

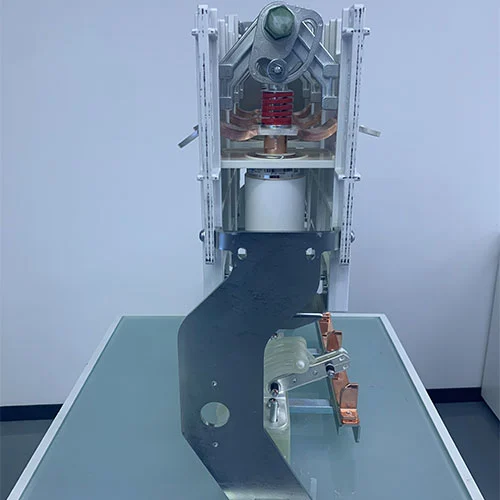

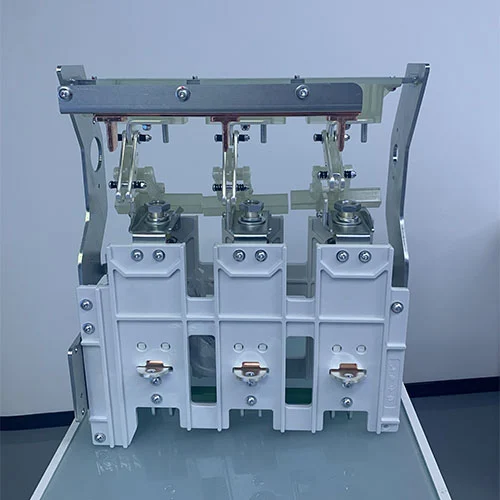

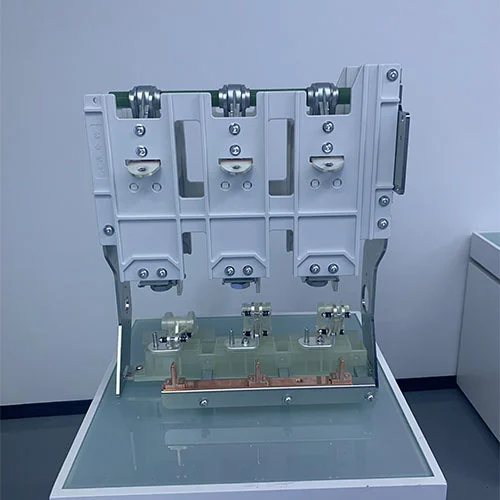

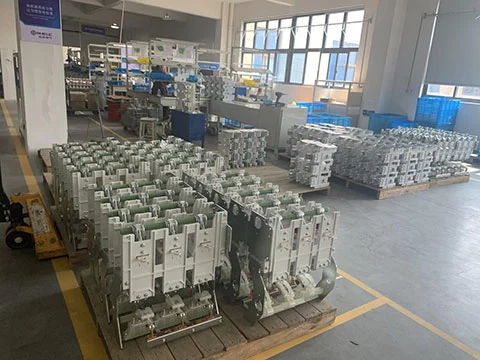

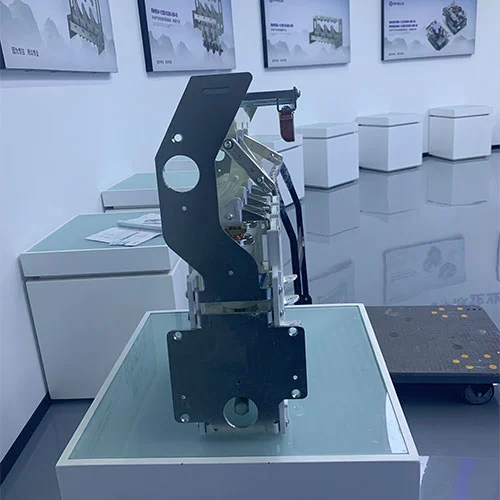

Tuotenäyttely
