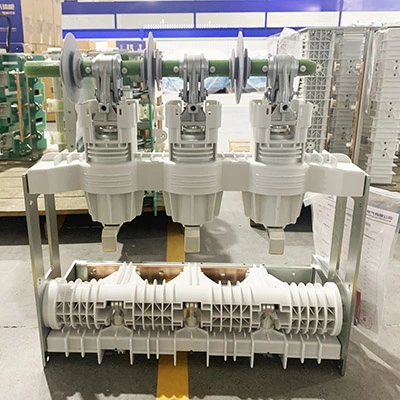

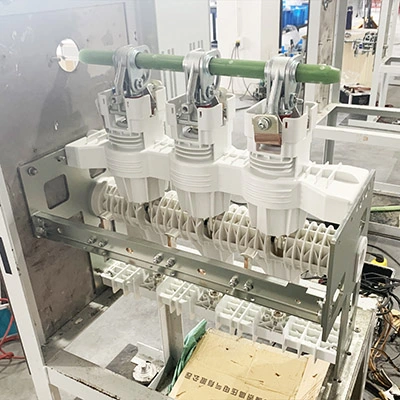

11KV keskijännitetyhjiökatkaisija eristyskytkimellä

Erotuskytkimellä varustettu 11KV:n keskijännitteinen tyhjiökatkaisin on kriittinen laite keskijännitteisissä virranjakelujärjestelmissä. Se yhdistää tyhjökatkaisijan ylivoimaisen virrankatkaisukyvyn erottimen luotettavaan sähköeristystoimintoon yhdessä yksikössä. Tyhjiökatkaisija katkaisee turvallisesti sekä normaalin kuormituksen että vikavirrat tyhjökatkaisijansa avulla, mikä tekee siitä erityisen sopivan toistuvaan käyttöön vähäisellä huollolla. Erotin muodostaa näkyvän ilmaraon katkaisijan avautumisen jälkeen, mikä varmistaa ehdottoman turvallisuuden huollon aikana.

Moduuli ja merkitykset

Tyhjiökatkaisijan määritelmä

Erotuskytkimellä varustettu 11KV:n keskijännitteinen tyhjiökatkaisin on sähkölaitteiden yhdistelmä. Tämä yksikkö koostuu pääasiassa kahdesta pääosasta:

Tyhjiökatkaisijayksikkö

VCB on vastuussa normaalien kuormitusvirtojen ja oikosulkuvikavirtojen turvallisesta katkaisemisesta. Se käyttää tyhjiöpohjaista valokaaren sammutustekniikkaa varmistaakseen virran turvallisen katkaisun.

Kytkimen irrottaminen

Erotin on mekaanisesti yhdistetty tai integroitu VCB:hen. Se tarjoaa fyysisesti näkyvän ilmaraon avoimessa asennossa, mikä varmistaa alavirran laitteiden turvallisen eristämisen virtalähteestä huollon aikana.

Tämä näkyvä katkeaminen takaa, että laite on eristetty ja maadoitettu, mikä tekee siitä turvallista työntekijöille.

On tärkeää huomata, että vaikka VCB voi toimia kuormituksen alaisena, erotin on kuormanpoistolaite. Sitä saa käyttää vasta sen jälkeen, kun VCB on jo avannut piirin turvallisuuden varmistamiseksi.

Toimintaperiaate

Toimintaan kuuluu kahden erillisen mekanismin koordinoitu toiminta:

Virtakatkaisu (VCB-toiminto):Kun käyttömekanismi (jousi tai sähkömagneettinen) aktivoituu avautumaan, alipainekammion sisällä olevat liikkuvat koskettimet erottuvat. Kosketuspinnoilta vapautuvassa metallihöyryssä syntyy valokaari. Erityisen muotoillut koskettimet (usein käyttävät pitkittäistä magneettikenttää) ohjaavat tätä kaaria ja saavat sen pyörimään nopeasti. Metallihöyry tiivistyy ympäröiville suojuksille ja kaari sammuu vaihtovirtasyklin luonnollisen virran nollapisteessä. Tyhjiöväliaine palauttaa nopeasti korkean dielektrisen lujuutensa ja katkaisee virran.

Erottimen toiminto:Kun sähköpiiri on avattu tyhjiökatkaisijalla, erotusmekanismi voidaan aktivoida (manuaalisesti tai moottorikäyttöisesti). Tyhjiökatkaisija ohjaa fyysisesti eristäviä koskettimia, jotka erottuvat VCB:n alipainekatkaisimista, avautuvat ja luovat selkeän, näkyvän ilmaraon päävirtapiiriin. Kun asianmukaiset maadoitustoimenpiteet on suoritettu, työntekijät voivat työskennellä turvallisesti eristysalueella luottaen raon muodostamaan luotettavaan eristyspisteeseen.

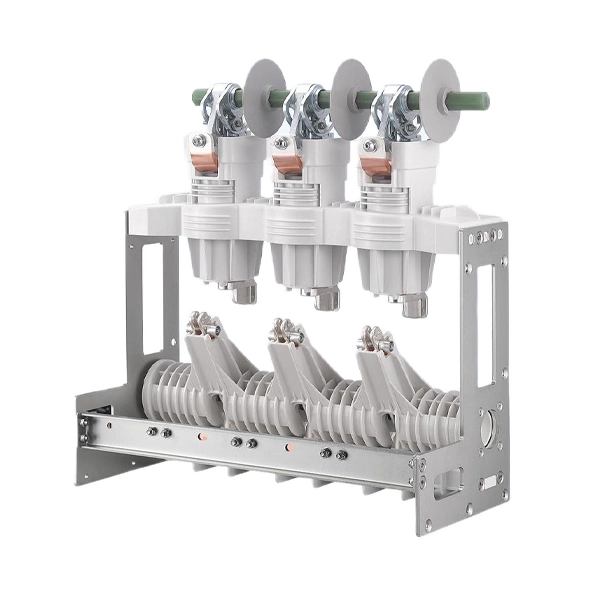

Tyhjiökatkaisijan rakenne

Erotuskytkimellä varustetun 11KV:n keskijännitteisen tyhjiökatkaisijan rakenne sisältää seuraavat ominaisuudet:

Tyhjiön keskeytysyksikkö (ydinkomponentit):Tämä on paras tärkeä toiminto. Jokainen vaihe sisältää suljetun tyhjökatkaisijan. Sen pääkomponentit ovat: Hermetic Insulation Shell (keraaminen/lasikuori), Conductive System (kiinteät/liikkuvat koskettimet ja johtimet, joissa on usein aksiaalinen magneettikenttä korkean katkaisukyvyn saavuttamiseksi) ja Suojausjärjestelmä (metalliset suojukset suojaamaan eristystä ja hallitsemaan sähkökenttiä).

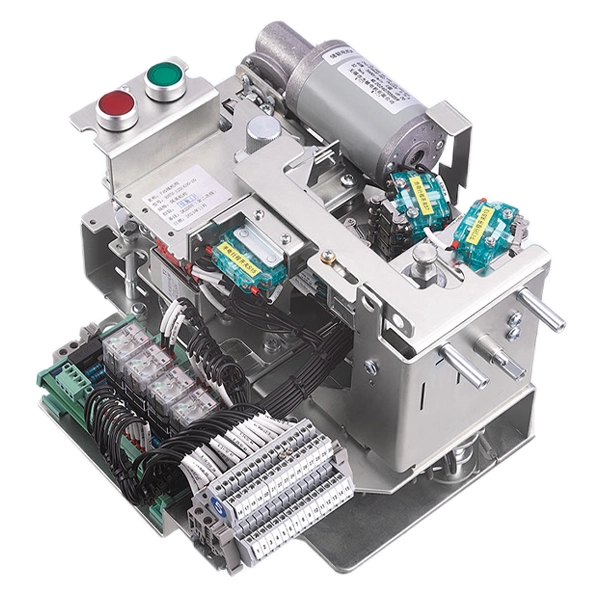

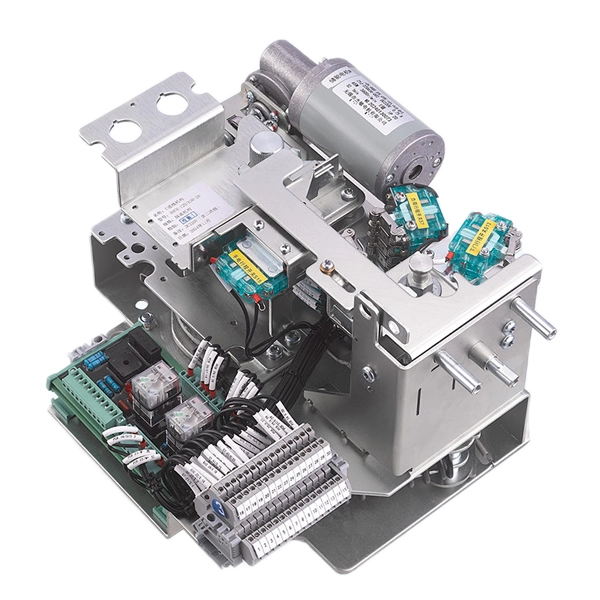

Toimintamekanismi:Yksi yhteinen mekanismi (kuten jousikäyttöinen tai sähkömagneettinen tyyppi) tuottaa tyypillisesti energian sekä VCB:n nopeille avaus-/katkaisutoiminnoille että erottimen peräkkäiselle toiminnalle. Lukitukset varmistavat oikean järjestyksen ja luotettavan turvallisuuden: erotuskytkin voi toimia vain, kun VCB on auki.

Erottimen kokoonpano:Tämä koostuu sarjasta eristäviä koskettimia (veitsikytkintyyppinen tai nykyaikainen lineaariliiketyyppi) jokaiselle vaiheelle, jotka on asennettu sarjaan VCB-katkaisijoiden kanssa. Ne on liitetty mekaanisesti pääkäyttömekanismiin tai niissä on oma manuaalinen/moottorikäyttöinen käyttö, jossa on tiukka järjestyslogiikka.

Tukirakenne ja eristys:Kokoonpano on asennettu tukevalle rungolle. Eristeetangot, pilarit tai epoksieristimet tarjoavat tarvittavan dielektrisen ja mekaanisen tuen jännitteisten osien, maadoitettujen kehysten ja vaiheiden välillä.

Sovellukset

Cotenele 11KV keskijännitetyhjiökatkaisija eristyskytkimellä on laajalti käytössä:

Kaupunkien ja teollisuuden sähköasemat

Rautateiden ja metrojen vetovoimajärjestelmät

Petrokemian ja energialaitokset

Uusiutuvan energian jakelujärjestelmät

Älyverkko ja kunnallinen infrastruktuuri

Teräs-, kaivos- ja raskaan teollisuuden tilat

Circuit Breaker VS eristyskytkin

Tyhjiökatkaisijan ja isolaattorin toiminnot ovat erilaiset. Tässä vertailua:

Ensisijainen toiminto:

1. Katkaisija: Suojaava kytkinlaite. Se on suunniteltu automaattisesti tai manuaalisesti muodostamaan, kuljettamaan ja katkaisemaan virtoja sekä normaaleissa kuormitusolosuhteissa että epänormaaleissa olosuhteissa (kuten oikosulkujen yhteydessä). Sen paras tehtävä on katkaista virta ja sammuttaa valokaaren turvallisesti.

2. Erotin (eristin): Turvaeristyslaite. Sen ainoa tehtävä on tarjota näkyvä katkos piiriin, mikä varmistaa luotettavan eristysraon turvallisuuden takaamiseksi huollon aikana. Sillä ei ole suunniteltua kykyä tuottaa tai katkaista merkittävää virtaa.

Toiminta tällä hetkellä:

1. Katkaisija: On toimittava virran katkaisemiseksi. Sen koskettimet jakautuvat kuormituksen alaisena, ja se on erityisesti suunniteltu sammuttamaan syntyvä kaari sen suljetussa tyhjiökammiossa.

2. Erotin: Ei saa koskaan käyttää, kun virta kulkee (paitsi mitättömät kapasitiiviset virrat joissakin malleissa). Kuormitettu käyttö aiheuttaisi vaarallisen, hallitsemattoman valokaaren ulkoilmassa.

Suunnitteluytimet:

1. Katkaisija: Suunnittelu koskee pääasiassa kosketusmateriaaleja, kuten kupari-kromiseoksia, kosketuspainetta (joka varmistaa alhaisen vastuksen ja kestää sähködynaamisia voimia, koskettimen kulkua/nopeutta, joka on optimaalinen avautumis-/sulkeutumisnopeus valokaariajan ohjaamiseksi ja pomppimisen estämiseksi sekä korkean dielektrisen palautumisen saavuttamiseksi tyhjiössä.

2. Erotuskytkin: Suunnittelu perustuu pääosin mekaaniseen jäykkyyteen, avoimen/kiinni-asennon selkeyteen, esimerkiksi näkyvän raon selkeyteen, ilmaeristyksen ryömintä-/välysetäisyyksiin, ja eristyskosketinrajapinta, kun se suljetaan vakaan virran alaisena, on vankka.

Järjestys:

Yhdistetyssä laitteessa Vacuum Circuit Breaker (VCB) on aina toimittava ensin sähköpiirin irrottamiseksi. Vasta sen jälkeen, kun on varmistettu, että virta on katkennut, erotinta voidaan käyttää turvallisesti fyysisen eristysraon luomiseksi. Tämä järjestys pannaan täytäntöön mekaanisten tai sähköisten lukitusten avulla.

Tekniset parametrit

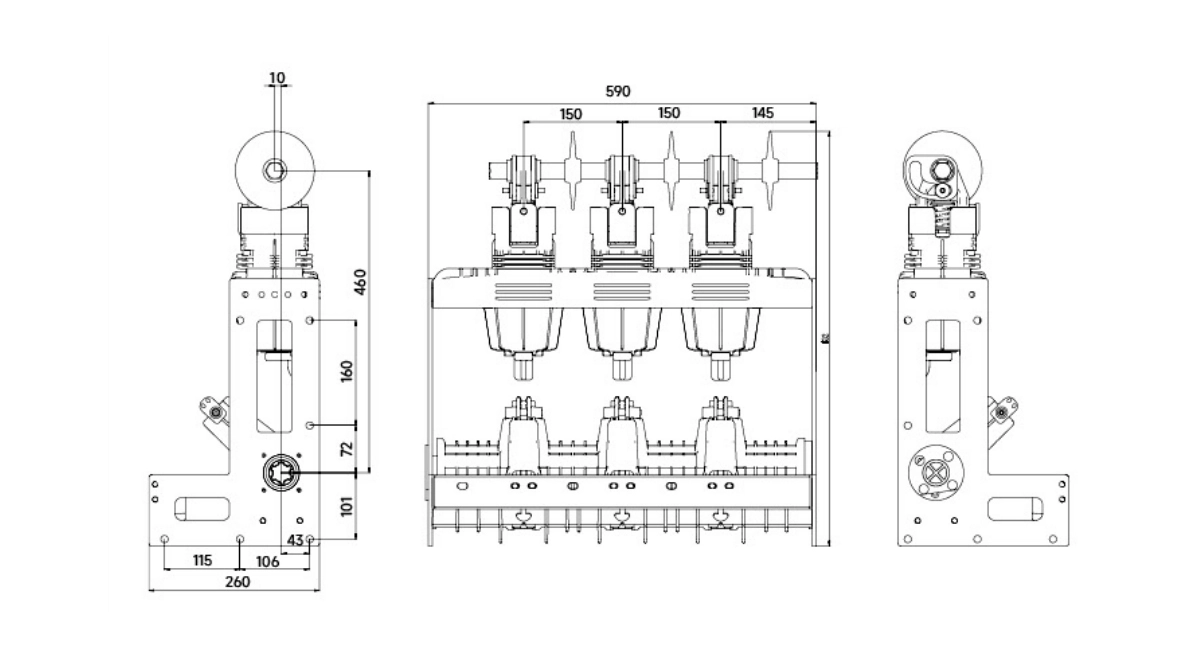

Ulkonäkö ja mitat

Laadunvarmistus

Tyyppitesti ja rutiinitesti ennen toimitusta

Suurjännitekestävyys ja eristystesti

Mekaaninen ja elinkaaritestaus

Valinnainen kolmannen osapuolen tarkastus

Sertifioinut:

ISO9001 laatujärjestelmä

ISO14001 ympäristöjärjestelmä

ISO45001 Työterveys ja -turvallisuus

FAQ

1. Mitä eroa on tyhjökatkaisijalla ja isolaattorilla?

Tyhjiökatkaisija katkaisee virran kuormituksen alaisena, kun taas isolaattori tarjoaa näkyvän katkaisukohdan ja sen tulee toimia vain, kun virtaa ei kulje.

2. Miksi käyttää 11KV:n keskijännitteistä tyhjiökatkaisinta, jossa on eristyskytkin?

Koska se tarjoaa korkean luotettavuuden, nopean valokaaren sammutuksen, vähän huoltoa ja pitkän käyttöiän öljy- tai SF6-katkaisimiin verrattuna.

3. Voiko erotuskytkin katkaista virran?

Ei. Erotin on tiukasti kuormittamaton laite, ja sitä tulee käyttää vasta, kun katkaisija on avautunut.

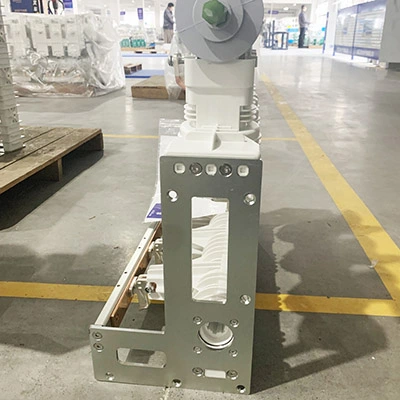

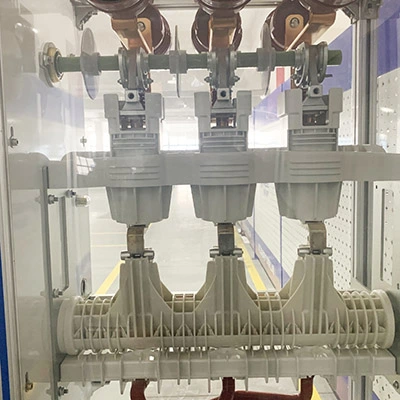

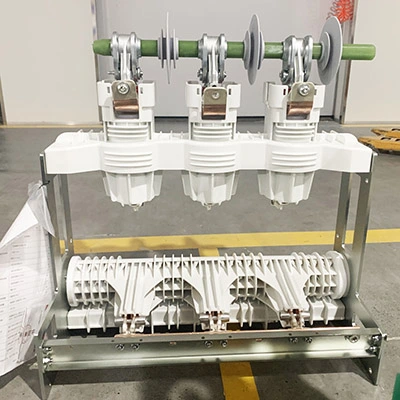

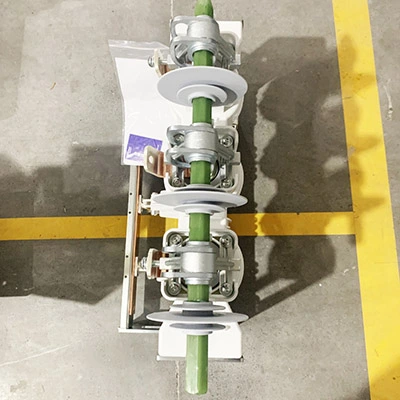

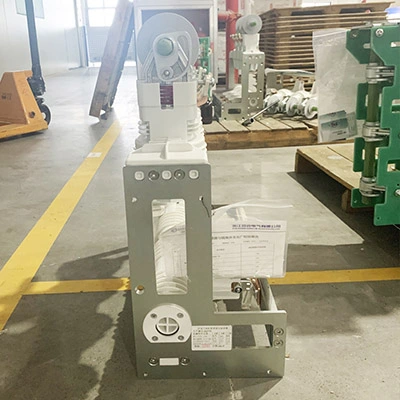

Tuotenäyttely

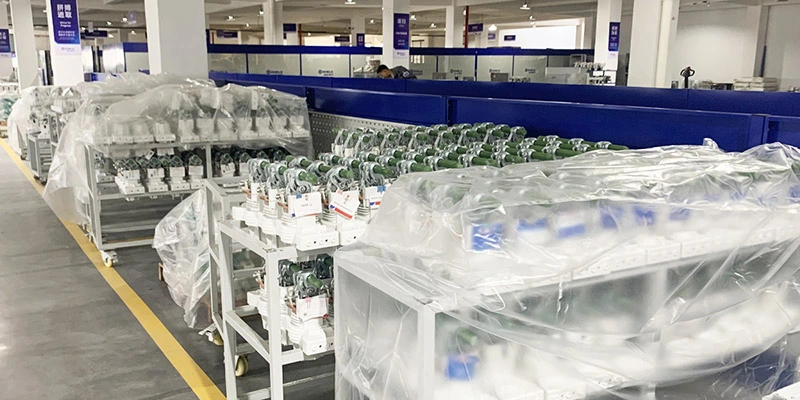

Meidän työpajamme
