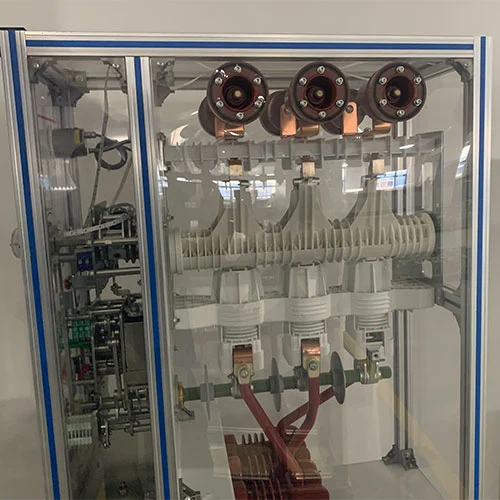

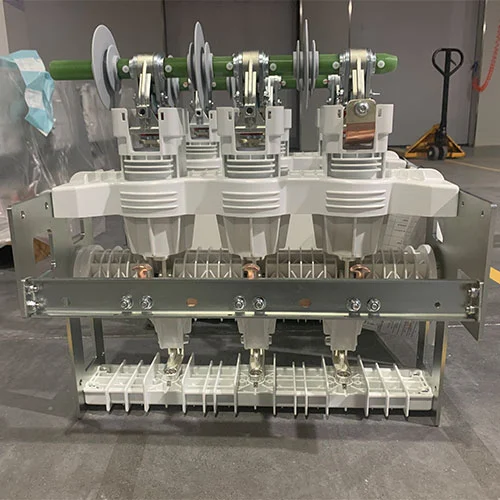

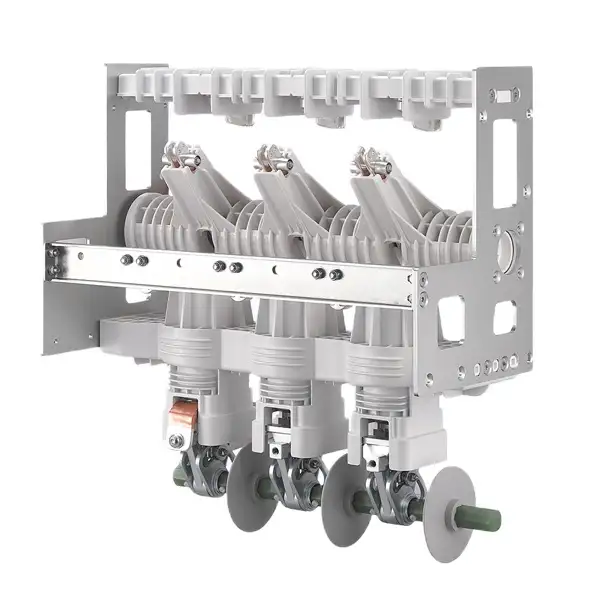

11KV MV tyhjiökatkaisin eristyskytkimellä

Pääpiirin lyhytkestoinen kestovirta täyttää 20 kA (4 s) ja 25 kA (3 s) vaatimukset, tyhjökatkaisijan mekaaninen käyttöikä yli 10 000 kertaa ja eristyskytkimen mekaaninen käyttöikä on yli 3 000 kertaa. Maadoituskytkimen lyhytkestoinen kestovirta täyttää 20 kA ja 230 kA (4s.0 kertaa).

KDSV-12D/630-20-S tyyppiä 11KV MV tyhjiökatkaisija isolaattorikytkimellä käytetään yleensä keskijännitteisessä virranjakelu- ja ohjausjärjestelmässä. Tämä tyhjökatkaisijan ja isolaattorin yhdistelmä hyödynsi ylivoimaista valokaaren sammutuskykyä ja tyhjökatkaisijoiden lähes ilmaista huoltoa, ja erottimen tarjoaman näkyvän eristysraon tärkeänä turvallisuustoiminnona.

Tämä tyhjiökatkaisin, jota käytetään usein sisäasennuksiin 3kV - 40,5kV, 50/60Hz kolmivaiheisissa AC-virranjakelujärjestelmissä, tämä sähkölaite on erittäin tärkeä nykyaikaisissa kojeistoissa, mikä voi varmistaa käyttöturvallisuuden, järjestelmän luotettavuuden ja tehokkaan virranhallinnan sovelluksissa, jotka vaativat toistuvaa vaihtoa, kestävyyttä ja huoltovapaata, öljytöntä laitteistoa.

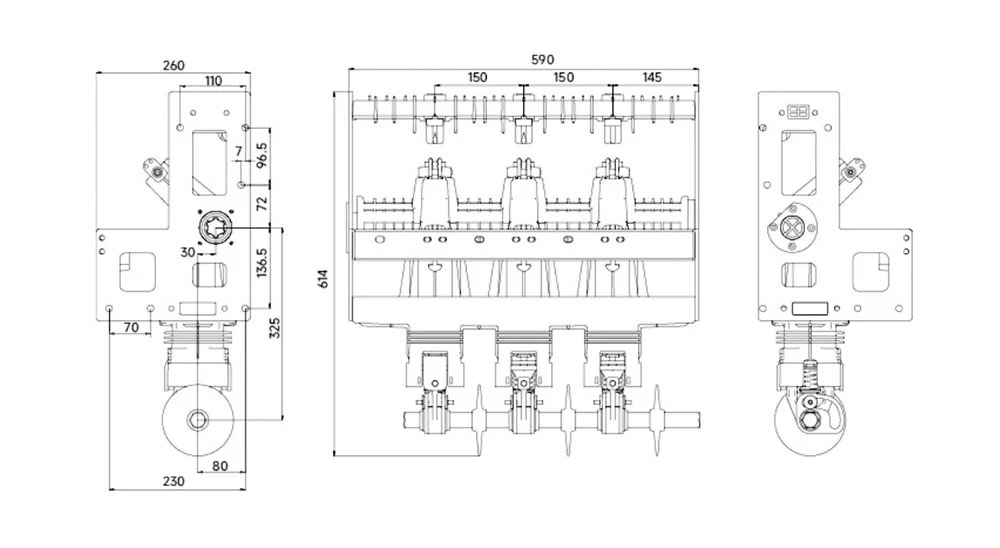

Ulkonäkö ja mitat

Moduuli ja merkitykset

Mikä on tyhjiökatkaisin?

Isolaattorikytkimellä varustettu 11KV MV tyhjiökatkaisin on edistynyt sähköinen kytkinlaite, joka katkaisee virran erottamalla sen koskettimet tyhjiökammion sisällä, jota kutsutaan myös tyhjiökatkaisijaksi. Tyhjiö toimii sekä valokaaren sammutusaineena että eristävänä väliaineena varmistaen turvallisen, luotettavan ja huoltovapaan toiminnan.

VCB:n suunnittelu perustuu kolmeen olennaiseen osajärjestelmään:

1. Vacuum Interrupter

Eristävä kirjekuori:Keraaminen tai lasikotelo, joka ylläpitää suurta tyhjiötä sisällä.

Yhteystiedot:Valmistettu erikoistuneista kupariseoksista, jotka usein muodostavat pitkittäisen magneettikentän vakauttamaan ja levittämään kaaria, mikä parantaa suorituskykyä.

Suojausjärjestelmä:Metalliset suojukset suojaavat eristävää vaippaa höyrysaostumiselta ja ylläpitävät tasaisen sähkökentän.

2. Käyttömekanismi

Antaa energiaa kontaktien avaamiseen ja sulkemiseen.

Yleiset tyypit:jousikäyttöiset järjestelmät (manuaalisesti tai moottorilla ladatut) ja sähkömagneettiset solenoidit, jotka mahdollistavat nopean ja luotettavan kytkennän.

3. Tukikehys ja eristys

Sisältää katkaisijan ja mekanismin turvallisesti.

Sisältää päärungon, eristyksen ja liittimet ulkoisia liitäntöjä varten.

Varmistaa kompaktin, vakaan ja mekaanisesti kestävän kokoonpanon.

Tärkeimmät edut

1. Kompakti ja kevyt muotoilu helpottaa asennusta.

2. Korkea kestävyys minimaalisella huoltotarpeella.

3. Toistuva toiminta ilman suorituskyvyn heikkenemistä.

4. Soveltuu keskijänniteverkkoon, teollisuusjärjestelmiin ja ympäristön kannalta herkkiin paikkoihin.

Tekniset parametrit

Sovelluksen laajuus

Turvallinen, luotettava ja toistuva kytkentä on erittäin tärkeää virranjakelujärjestelmissä. 11KV MV tyhjiökatkaisin eristinkytkimellä on suositeltava vaihtoehto. tyhjiökatkaisijan pääsovellus on seuraava:

Teollisuuslaite: Tyhjiöviruksen katkaisija voi ohjata ja suojata tärkeitä sähkölaitteita, kuten muuntajia, kondensaattoripankkeja ja suuria moottoreita.

Sähköntuotanto ja sähköasemat: Käytetään syöttölaitteiden suojaamiseen ja lisävirtajärjestelmissä.

Kaupallinen virranjakelu: Asennetaan tilaa säästäviin kojeistoihin, kuten metallipäällysteisiin (myös ulos vedettäviin) tai kiinteisiin kytkentätauluihin. Tyhjiökatkaisijan erittäin tärkeä etu ei ole öljyä, mikä voi tehdä tyhjökatkaisijasta erittäin sopivan ympäristön kannalta herkkiin paikkoihin, suuren palovaaran kohteisiin ja kaikkiin tilanteisiin, joissa huoltotarvetta on vähennettävä.

Katkaisija VS erotin

Jos ne on asennettu yhteen kokoonpanoon, tyhjökatkaisijalla on pohjimmiltaan erilliset ja toisiaan täydentävät toiminnot eristimen kanssa:

Tyhjiökatkaisija:

Ensisijainen toiminto:muodostaa, kuljettaa ja katkaista kuormitusvirtoja normaaleissa olosuhteissa ja katkaista vikavirtoja epänormaaleissa olosuhteissa. Se on suunniteltu oad- ja vikoja rikkovaksi laitteeksi.

Toiminta:Voidaan käyttää kuormitettuna. VCB:n tyhjökatkaisijaa käytetään sammuttamaan turvallisesti virran katketessa syntyvä suurienerginen kaari.

Turvallisuus:Tyhjiökatkaisin tarjoaa suojan loppupään laitteille poistamalla vikoja koordinoidusti suojareleiden kanssa.

Erotin:

Ensisijainen toiminto:Tarjoaa näkyvä, fyysinen ilmarako jännitteettömään piiriin eristystä ja turvallisuutta varten, kun laitteet tarvitsevat huoltoa. Se on ehdottomasti offload-laite.

Toiminta:Sitä saa käyttää vain, kun piiri on jännitteetön (eli sen jälkeen, kun ylävirran katkaisija on avautunut). Siinä ei ole suunniteltua valokaaren sammutuskykyä, eikä se voi katkaista kuormitusta tai vikavirtaa turvallisesti.

Turvallisuus:Isolaaritölkki varmistaa turvallisen eristyspisteen, jolloin käyttäjä voi työskennellä alavirran osuudella ilman, että jännitettä ei ole.

Tyhjiökytkimet ovat suoja- ja ohjauslaitteita, joita käytetään virran katkaisuun, kun taas katkaisijat ovat passiivisia turvalaitteita, joita käytetään näkyvän eristyksen luomiseen. 11kV MV tyhjiökatkaisijamme eristyskytkimellä mahdollistaa turvallisen katkaisusarjan:tyhjiökatkaisin katkaisee piirin ja sen jälkeen erotuskytkin muodostaen helposti ylläpidettävän eristyspisteen, joka näkyy tyypillisesti havaintoikkunan tai mekaanisen ilmaisimen kautta. Tämä tyhjökatkaisijan ja katkaisijan yhdistelmä on keskeinen ja luotettava komponentti keskijännitekojeistossa.

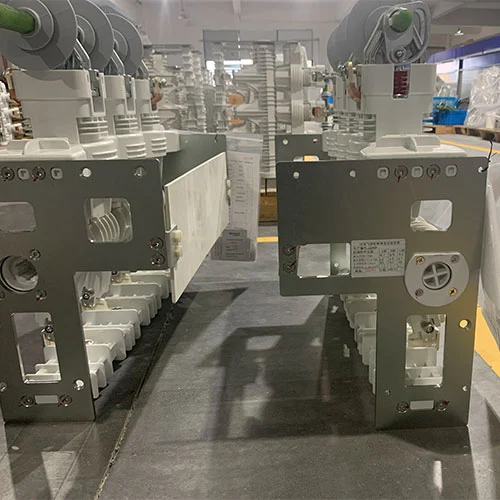

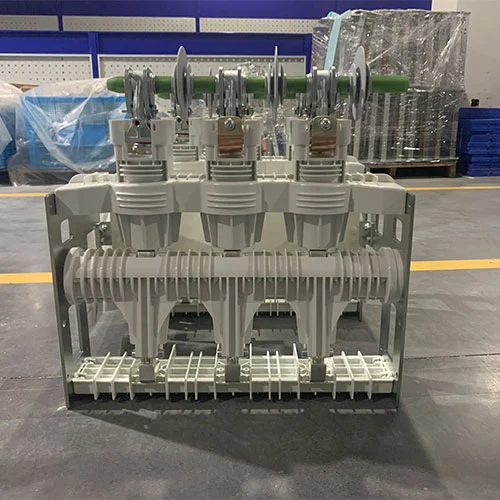

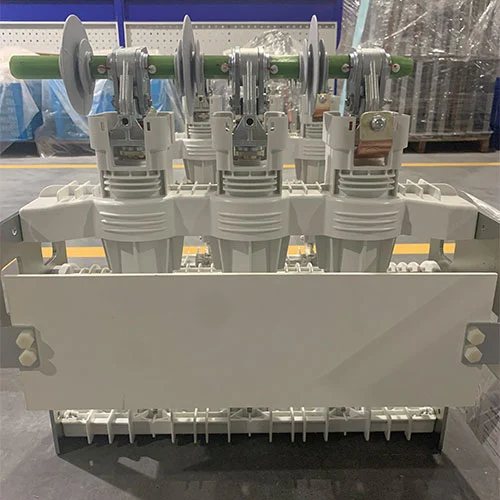

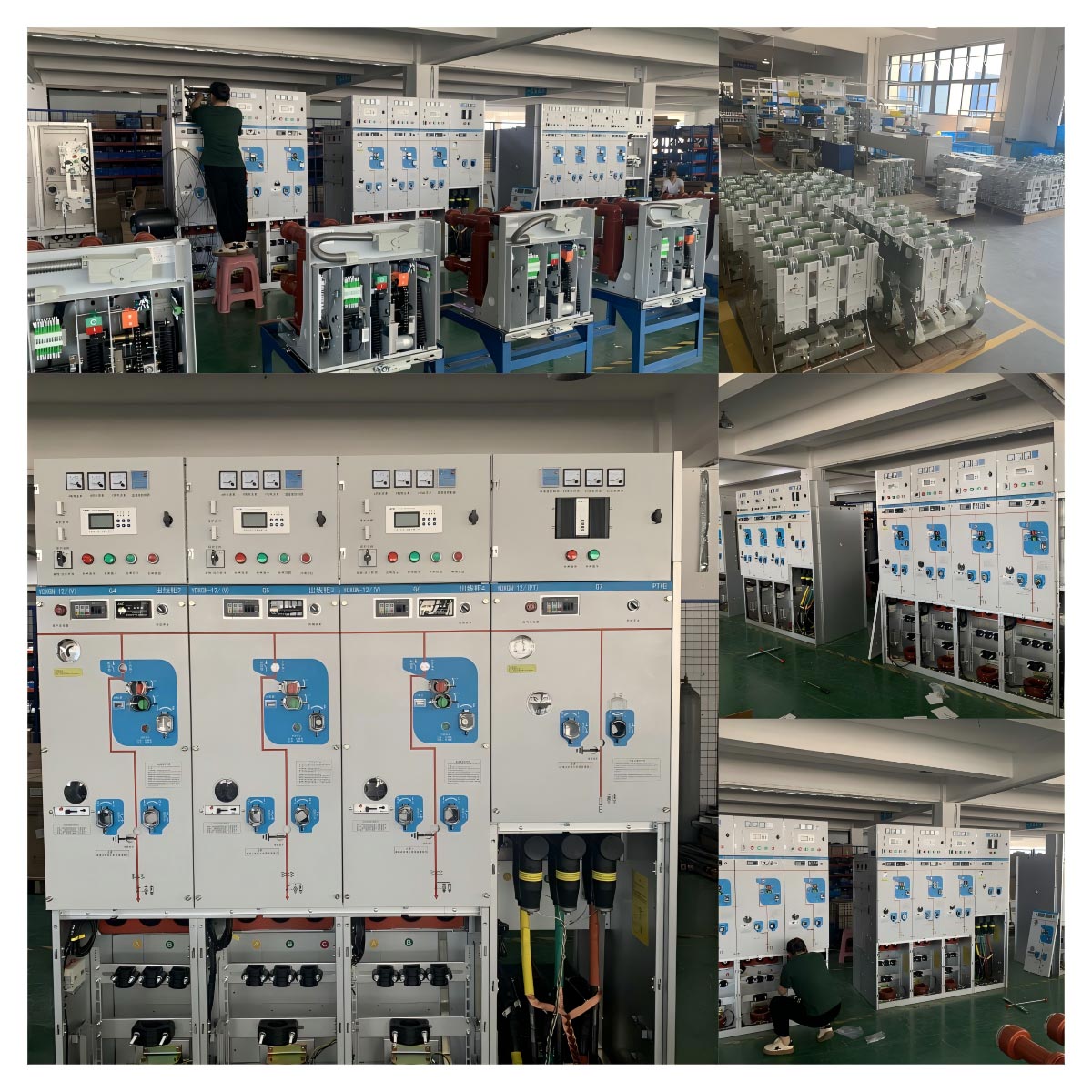

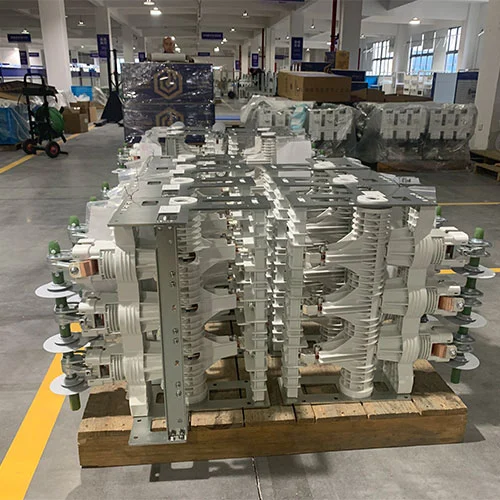

Tuotenäyttely
