11KV:n keskijännitteen erotuskytkin

11KV:n keskijännitteinen erotuskytkin on mekaaninen kytkinlaite, jota käytetään virranjakelujärjestelmissä turvallisen sähköeristyksen ja ohjatun kuormituksen kytkentään. Sitä käytetään laajasti rengaspääyksiköissä (RMU), kaasueristetyissä kojeistoissa ja toisioasemissa.

Toisin kuin katkaisijat, erotin ei voi katkaista vikavirtoja. Sen ensisijaisena tehtävänä on varmistaa näkyvä ja luotettava eristysrako, joka mahdollistaa sähköjärjestelmien turvallisen huollon ja käytön.

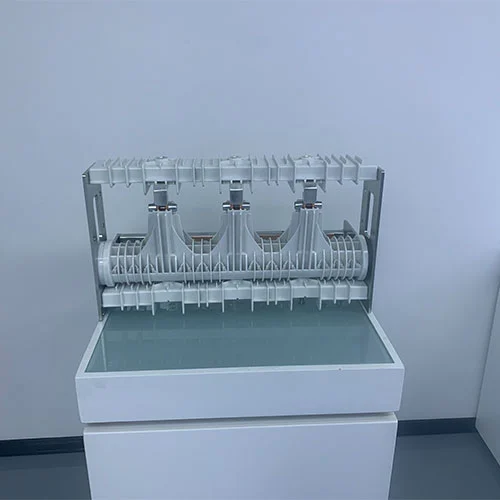

Tuotteen malli

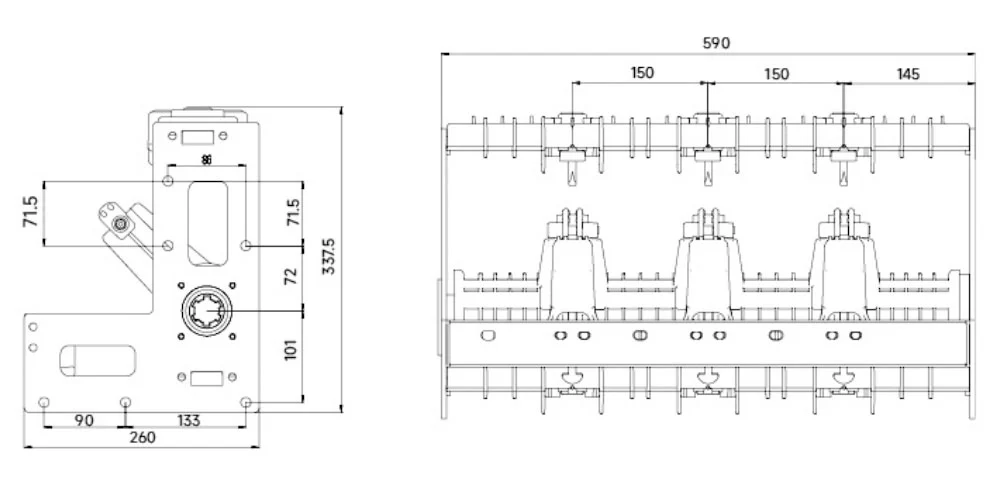

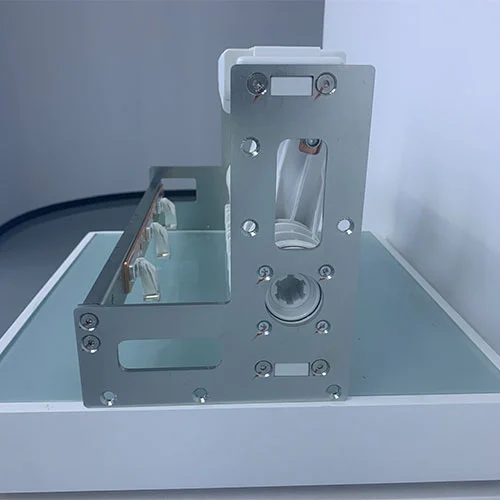

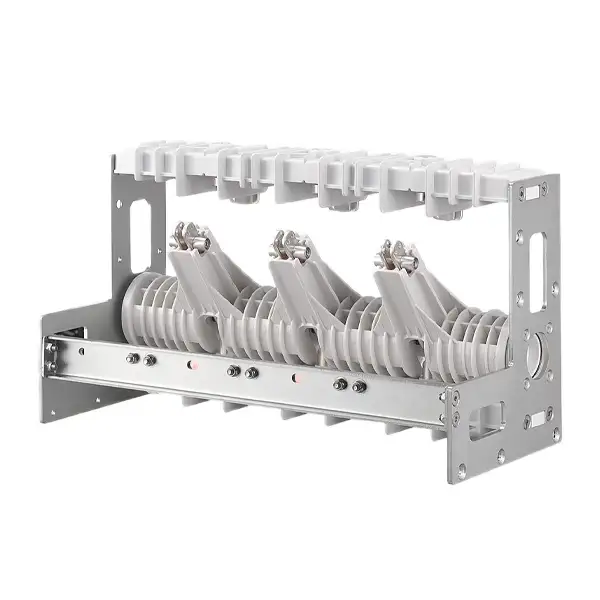

Ulkonäkö ja mitat

Mitkä ovat erityyppiset erotuskytkimet?

1. Ilmaeristetyt erottimet

Asennettu ilmaeristettyyn kojeistoon

Yksinkertainen rakenne näkyvällä eristyksellä

Soveltuu vakioasennuksiin

2. Kaasueristetyt erottimet

Suljetussa kaasusäiliössä

Kompakti ja huoltovapaa

Ihanteellinen kaupunkien ja rajoitetun tilan sähköasemille

3. SF₆-vapaat ympäristöystävälliset erottimet

Käyttää vaihtoehtoisia eristäviä kaasuja tai kuivaa ilmaa

Matala ilmaston lämpenemispotentiaali

Täyttää nykyaikaiset ympäristömääräykset

Tekniset parametrit

Tuotteen edut

11KV-keskijänniteerottimellamme on seuraavat edut:

Ympäristöystävällinen

Tärkein etu on SF₆:n vähentäminen tai poistaminen, mikä myötävaikuttaa suoraan sähkönjakeluverkon kasvihuonekaasupäästöjen vähenemiseen.

Kompakti asennus

Kaasueristeinen väliaine, käyttipä sitten SF₆:ta tai vaihtoehtoja, tarjoaa paljon kompaktimman ja tilaa säästävämmän ratkaisun verrattuna ilmaeristettyyn väliaineeseen. Tämä soveltuu erittäin hyvin kaupunkien sähköasemille, kompakteille toissijaisille sähköasemille (CSS) tai tyynyille asennetuille vaihteistoille.

Korkea luotettavuus ja pitkä käyttöikä

Vankka ja tiivis rakenne vakaalla kaasueristyksellä suojaa erottimien koskettimia ympäristön saastumiselta, kuten pölyltä, kosteudelta ja suolapitoisuudelta, mikä voi varmistaa näiden Isolator-kytkimien tasaisen suorituskyvyn, minimaalisen huollon ja pidemmän käyttöiän.

Turvallisuus ja monipuolisuus

Erotuskytkimissä on näkyvä tai määrätty eristyspiste turvallisuuden vuoksi. Ne tuottavat ja katkaisevat normaaleja kuormitusvirtoja lisäävät toiminnan joustavuutta sähkönjakeluverkkoon ja kuormanhallintaan ilman katkaisijoita.

Sopeutuvuus

Erotuskytkimet, joita yleensä käytetään erilaisiin kokoonpanoihin, jännitetasoihin ja erityisiin sovelluksiin, kuten kaivostoimintaan, kondensaattorikytkimiin jne., voivat tehdä niistä sopivia monenlaisiin toissijaisiin sähkönjakelutarpeisiin uusiutuvan energian integroinnista teollisuuden tehonsyöttöön.

Mitä eroa on katkaisijalla ja katkaisijalla?

Katkaisijan ja erottimen välisen eron ymmärtäminen on välttämätöntä kojeiston turvallisen ja tehokkaan toiminnan kannalta.

1. Ensisijainen toiminto

Katkaisija: Suojalaite, joka on suunniteltu katkaisemaan automaattisesti vikavirrat ja ylikuormitukset, suojaamaan laitteita ja sähköjärjestelmää.

Erotin: Toiminta- ja turvalaite, jota käytetään tarjoamaan näkyvä eristys ja kytkemään nimelliskuormitusvirtoja normaaleissa olosuhteissa.

2. Keskeytysominaisuus

Katkaisija: Pystyy katkaisemaan suuret vikavirrat.

Erotin: Ei voi katkaista vikavirtoja; se kestää oikosulkuvirtoja vain rajoitetun ajan, kunnes katkaisija poistaa vian.

3. Käyttöjärjestys

Tyypillisessä järjestelmässä molemmat laitteet toimivat yhdessä:

Katkaisun aikana: Katkaisija avautuu ensin pysäyttääkseen virran, sitten erottimen avautuu turvallisen eristyksen aikaansaamiseksi.

Virran kytkemisen aikana: Erotin sulkeutuu ensin ja sen jälkeen katkaisija.

4. Suunnittelu ja kustannukset

Katkaisija: Monimutkaisempi, jossa on valokaaren sammutustekniikka (tyhjiö, SF₆ jne.), mikä johtaa korkeampiin kustannuksiin.

Erotin: Yksinkertaisempi mekaaninen rakenne, mikä tekee siitä taloudellisempaa eristystarkoituksiin.

Katkaisijat ovat vastuussa sähköjärjestelmän suojaamisesta, kun taas 11KV:n keskijännitteinen erotuskytkin varmistaa ihmisten ja laitteiden turvallisuuden tarjoamalla luotettavan sähköeristyksen.

Kuinka valita oikea 11KV:n keskijännitteinen erotuskytkin?

Kun valitset sopivaa mallia, ota huomioon:

Nimellisjännite (11kV / 12kV)

Nimellisvirta (630A / 1250A)

Asennustyyppi (RMU, GIS, AIS)

Ympäristöolosuhteet (kosteus, pöly, lämpötila)

Vaatimus ympäristöystävällisille (SF₆-vapaille) ratkaisuille

Kompakteille sähköasemille suositellaan kaasueristeisiä tai ympäristöystävällisiä ratkaisuja.

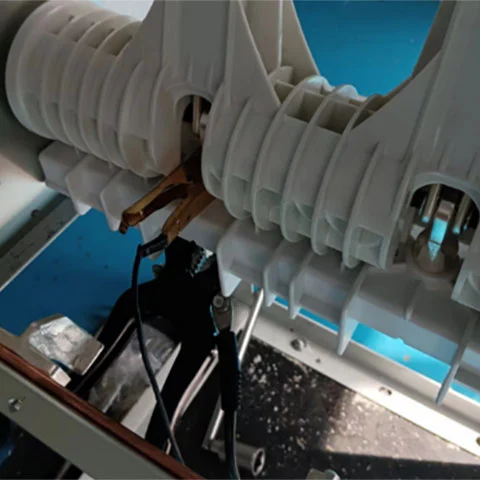

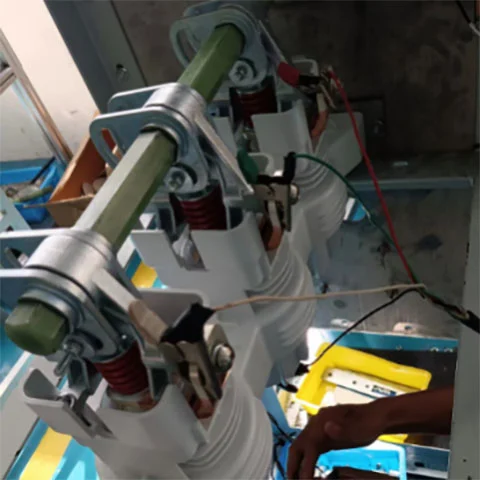

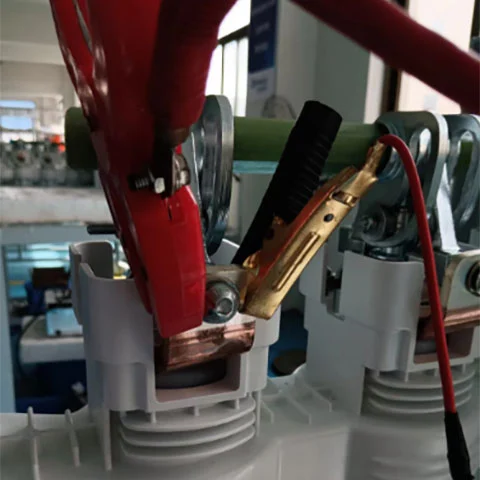

Laadunvarmistus ja testaus

Cotenele noudattaa tiukkaa laadunvalvontaa koko tuotannon ajan:

Tyyppitestaus ja rutiinitestaus

Korkeajännitetestaus

Tehdastarkastus ja valinnainen kolmannen osapuolen tarkastus

Kaikki tuotteet ovat ISO9001-, ISO14001- ja ISO45001-standardien mukaisia.

FAQ

1. Mikä on 11KV:n keskijännitteen eristävä erotinerotin?

Erotin on kytkinlaite, joka avoimessa asennossa eristää vakiokytkentätoimintojensa lisäksi. Se on suunniteltu kuljettamaan, muodostamaan ja katkaisemaan nimelliskuormitusvirtoja normaaleissa käyttöolosuhteissa.

2.Kuinka erotin toimii?

Suljettuna nimellisvirta kulkee pääeristyskoskettimien läpi. Kuormavirran katkaisemiseksi nämä koskettimet avautuvat ensin ja siirtävät virran keskeytyskammioon - kuten GSec- ja GSec Air -sarjan tyhjökatkaisijaan, jossa virta katkeaa. Sulkemisen aikana eristyskoskettimet muodostavat piirin ennen kuin keskeytysyksikkö sulkeutuu.

3. Mikä erottaa alipainekatkaisijan erottimesta?

Suurin ero on suojakyky: tyhjiökatkaisin voi poistaa vikavirrat teholaitteiden suojaamiseksi. mutta erotinta ei käytetä vikavirtojen katkaisemiseen. Sen tärkein tehtävä on tarjota turvallinen eristys piirin avaamisen jälkeen, mikä mahdollistaa työskentelyn irrotetussa osassa ja varmistaa jännitteisten osien eristyksen.

4. Tarjoaako Cotenele erityyppisiä erottimia?

Kyllä, Cotenelella on kaksi pääluokitusta:
Ilmaeristetyt erottimet, joita käytetään kaapelien osittamiseen, muuntajien ja moottorien kytkemiseen toisiojakeluasemilla sekä virtapiirien, muuntajien ja rengaskantaverkkojen syöttämiseen.
Kaasueristetyissä erottimissa on nämä huoltovapaan SF6- tai SF6-teknologian ominaisuudet, ne tarjoavat korkean suorituskyvyn, luotettavuuden ja pitkän käyttöiän kompaktissa koossa.

5. Ovatko Cotenele-erottimet helppo huoltaa?

Kyllä. Cotenele-tuotteiden mukana tulee Cotenelen tarkat huolto- ja huolto-ohjeet sekä kattava varaosien ja tarvikkeiden tuki.

6. Mihin Cotenele sisäilmaeristettyjä kuormankatkaisijoita käytetään?

Niitä käytetään suljetuissa keskijännitekojeistoissa, rengaspääyksiköissä ja kompakteissa muuntajasähköasemissa. Load Break -kytkimiemme etuna on luotettava ylikuormitusvirran ohjaus ja niiden jännitteet 40,5 kV asti ja niiden virrat 1250 A asti.

7. Miten Cotenele-kytkimet parantavat virran laatua ja luotettavuutta?

Ne mahdollistavat suuren määrän katkaisutoimintoja nimellisvirralla ja kestävät jopa 31,5 kA:n oikosulkuvirtoja 1 sekunnin ajan. Mukana on maadoituskytkin, jossa on valmistuskapasiteetti, ja toiminta varmistetaan laajalla lämpötila-alueella, mikä edistää tasaista suorituskykyä ja järjestelmän luotettavuutta.

8. Miksi Cotenele-kytkimiä pidetään turvallisina ja luotettavina?

Yhdessä virtaa rajoittavien sulakkeiden kanssa ne tarjoavat täydellisen suojan ja turvallisen oikosulkuvirtojen katkaisun. Kytkimemme tarjoavat näkyvän eristysraon ja täyttävät standardin IEC 62271-304 luokan 2 vaatimukset.

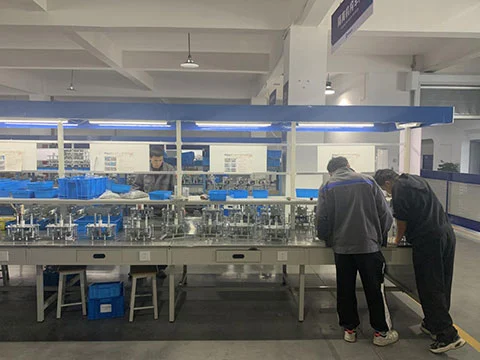

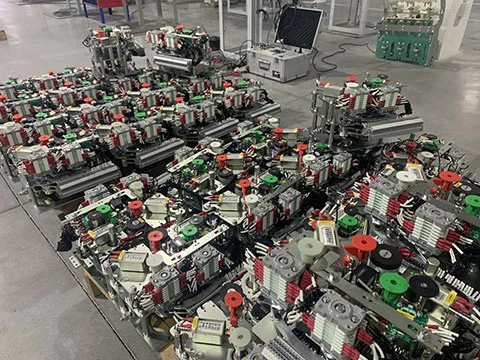

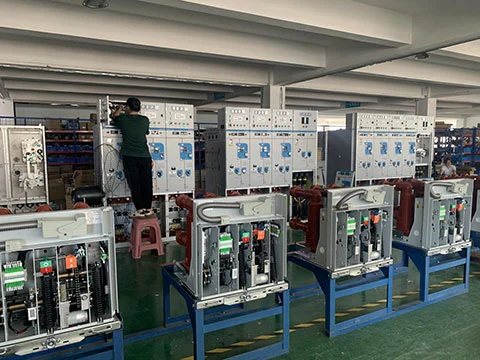

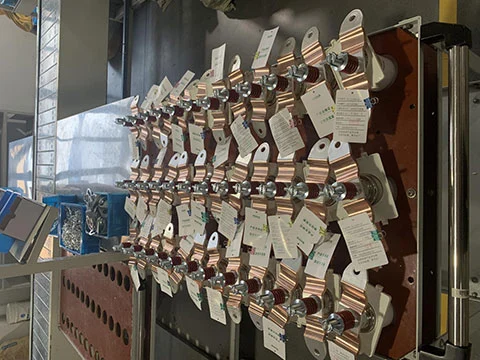

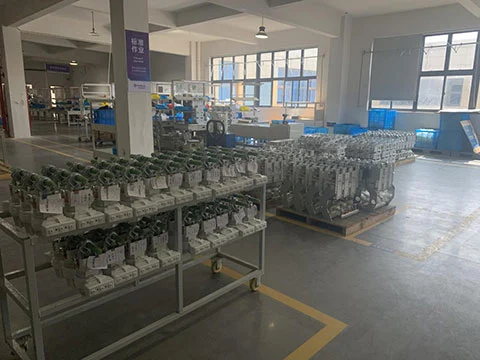

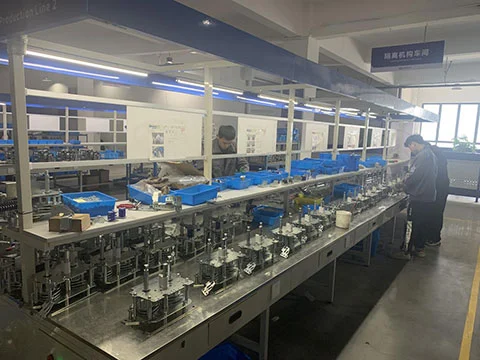

Tehtaamme

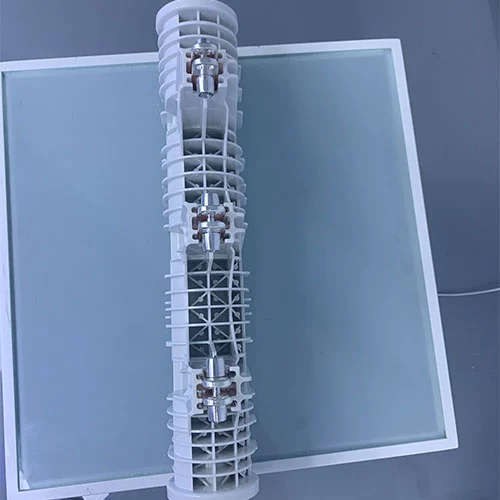

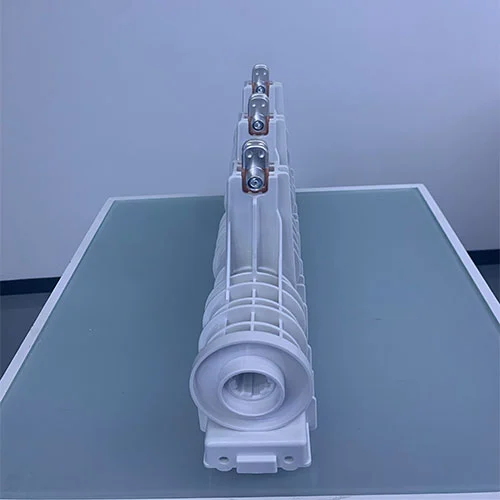

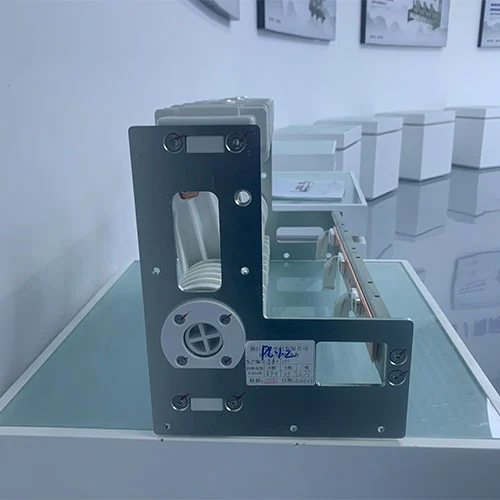

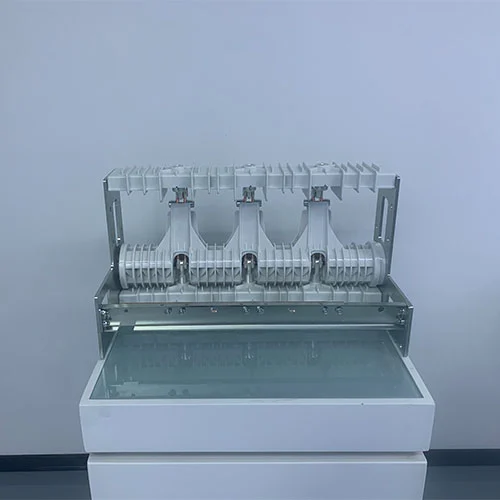

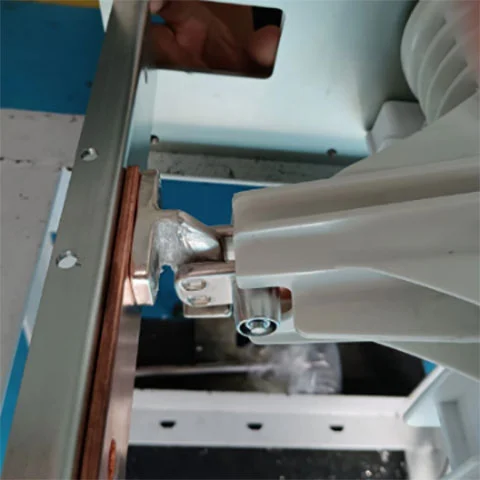

Tuotenäyttely
