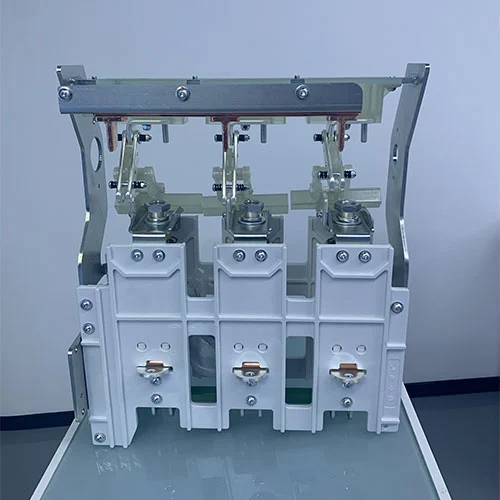

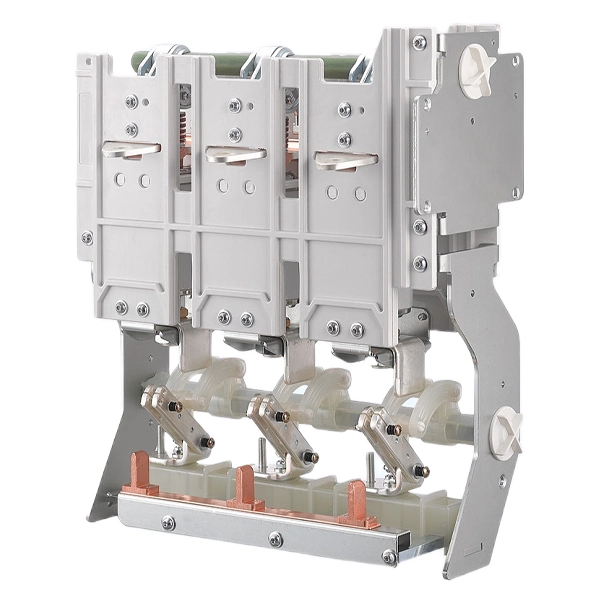

11KV keskijännitekojeiston tyhjiökatkaisijan eristyskytkin
Cotenele on ammattimainen kiinalainen 11KV:n keskijännitekojeiston tyhjiökatkaisijan eristyskytkinten valmistaja, joka on erikoistunut 12kV–40,5kV kytkinlaitteiden ydinkomponentteihin. Tuotteitamme käytetään laajasti sähköasemissa, uusiutuvassa energiassa, teollisuuden sähkönjakelussa ja rautatiejärjestelmissä. Nämä kaksi keskijänniterengaspääyksikön ydinkomponenttia ovat avainasemassa kestävän sähköinfrastruktuurin rakentamisessa teollisuuslaitoksia ja nykyaikaisia älykkäitä verkkoja varten.
Nykyaikaisissa keskijännitteisissä sähkönjakelujärjestelmissä tyhjiökatkaisimet ja eristyskytkimet ovat kaksi olennaista komponenttia, jotka varmistavat käyttöturvallisuuden ja järjestelmän luotettavuuden.
Olemme Cotenelella toimittaneet näitä ydinkomponentteja useille 110 kV:n sähköasemille, tuulivoimalaitoksille ja aurinkosähköprojekteille, joissa vakaa kytkentäkyky ja vikasuojaus ovat kriittisiä.
Vaikka molemmat laitteet on asennettu keskijännitekojeistoon ja rengaspääyksikköön (RMU), niillä on pohjimmiltaan erilaisia, mutta toisiaan täydentäviä rooleja:
Tyhjiökatkaisija:Vastaa vikasuojauksesta
Eristyskytkin:Vastaa turvallisesta eristämisestä ja huollosta
11KV:n keskijännitekojeiston tyhjiökatkaisimen eristyskytkin muodostaa turvallisen, hallittavan ja helposti huollettavan virranjakelujärjestelmän kulmakiven.
Tuotteen malli
| KD | V | 12 | D | 1250 | 25 |
| Yritys koodi |
Tyhjiökatkaisija Toimintamekanismi | Arvioitu jännite |
Maadoituksen tyyppi | Arvioitu nykyinen |
Nimelliskesto lyhytkestoinen virta |
Mikä on tyhjiökatkaisin?
Tyhjiökatkaisija on sähköinen kytkinlaite, joka käyttää tyhjiötä valokaaren sammutusaineena virran katkaisemiseen.
Toimintaperiaate:Vian ilmetessä suljetun tyhjökatkaisijan sisällä olevat kiinteät ja liikkuvat koskettimet erottuvat. Tämä toiminto synnyttää kaaren, joka koostuu ionisoidusta metallihöyrystä. Kuitenkaan lähes täysin tyhjiöympäristössä mikään kaasu ei voi ylläpitää kaaren palamista. Metallihöyry tiivistyy nopeasti uudelleen kosketuspinnalle ja sammuttaa valokaaren lähes välittömästi. Tämä prosessi voi nopeasti eristää viat ja minimoida energiahäviön mahdollisimman suuressa määrin.
Pääkomponentit:Sen ydin on Vacuum Interrupter, jossa kontaktit sijaitsevat. Arc Shield suojaa kammiota metallihöyryn saastumiselta. Toimilaitemekanismi (jousi, magneetti tai moottori) ohjaa liikkuvaa kosketinta ohjaustankojen kautta, kun taas eristävä kotelo tarjoaa tukea ja dielektristä lujuutta.
Mikä on erotinkytkin?
Erotin on keskijännitekojeiston tai rengaspääyksikön sähkökomponentti nykyaikaisessa sähköjärjestelmässä. Tämän kytkinlaitteen päätehtävänä on, että se kuljettaa suljetussa asennossa normaalia kuormitusvirtaa. Avoimessa asennossa se tarjoaa luotettavan eristysetäisyyden piirissä työskentelevien henkilöiden turvallisuuden varmistamiseksi.
Toiminnallisuus:Se on suunniteltu muodostamaan ja katkaisemaan normaalit kuormitusvirrat turvallisesti, mutta se ei ole ensisijaisesti tarkoitettu katkaisemaan suuria vikavirtoja (oikosulkuja). Erotuskytkin kestää oikosulkuvirtaa tietyn rajoitetun ajan, kunnes ylävirran suojakomponentti poistaa vian epänormaaleissa tilanteissa.
Tyypit:
Ilmaeristetty:Tämäntyyppinen erotuskytkin soveltuu muuntajien, kaapeleiden ja moottoreiden kytkemiseen sähkönjakeluverkoissa.
Kaasueristetty:Tämän tyyppisissä eristyskytkimissä käytetään yleensä SF6- tai SF6-vapaata tekniikkaa. Niiden ominaisuudet ovat pienikokoinen ja korkea suorituskyky, jotka sopivat ihanteellisesti metallikoteloituihin kojeistoihin ja sovelluksiin, joissa tilaa on rajoitetusti.

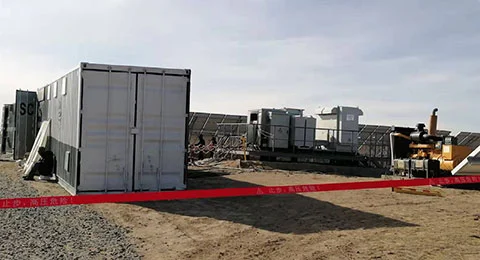

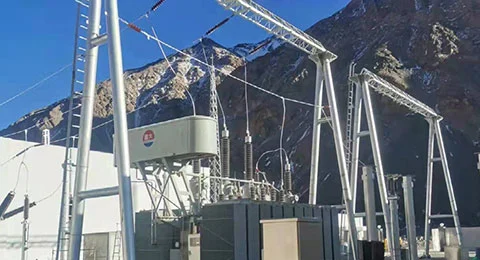

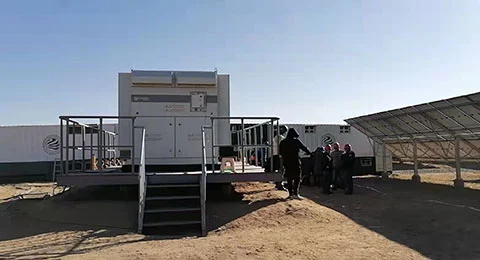

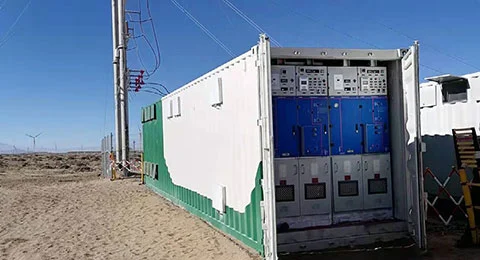

Sovellusskenaariot
Kokemusta projekteista, kuten:
110 kV sähköasemat
Merituulivoimahankkeet
1600 MW aurinkosähkökannat
Rautatieinfrastruktuuri (Sichuan-Tiibet-rautatie)
11KV:n keskijännitekojeiston tyhjiökatkaisimen eristyskytkintä käytetään laajasti:
1. Sähköasemat
Muuntajien ja syöttölaitteiden suojaus
Verkon vakauden varmistaminen
2. Uusiutuva energia
Toistuvan vaihdon käsittely
Tehonvaihteluiden hallinta
3. Teollisuuden sähköjärjestelmät
Terästehtaat, kaivosteollisuus, petrokemia
Suurikuormituslaitteiden suojaus
4. Rautatie ja infrastruktuuri
Vakaa vetovirtalähde
Korkeat luotettavuusvaatimukset
5. Kaupalliset ja kunnalliset järjestelmät
Sairaalat, datakeskukset, metrojärjestelmät
Tekniset parametrit
| SN | Sisältö | Yksikkö | Tekninen Porametri |
| 1 | Pääpiirin vastus | uΩ | ≤60 |
| 2 | Matkan yli | mm | 2-3 |
| 3 | Tila avointen kontaktien välillä | mm | 8-10 |
| 4 | Yhteyshenkilön palautuksen kesto sulkemisoperaation yhteydessä | ms | ≤2 |
| 5 | Keskimääräinen avausnopeus | m/s | 1-1.6 |
| 6 | Keskimääräinen sulkemisnopeus | m/s | 0,6-1,2 |
| 7 | Koskettimen avaamisen samanaikaisuuden ulkopuolella | ms | ≤2 |
| 8 | Kontaktin sulkemisen samanaikaisuuden ulkopuolella | ms | ≤2 |

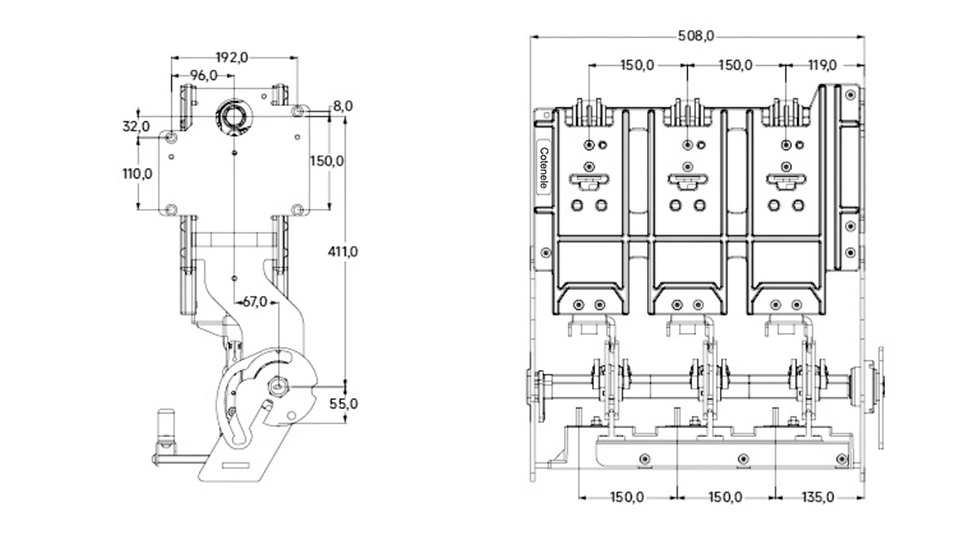

Ulkonäkö ja mitat
Miksi valita Cotenele?
1. Todellinen tuotantokyky
30 000 ㎡ tuotannon perusta Yueqingissa
Keskity 12kV–40,5kV kojeistokomponentteihin
2. Todistettu suunnittelukokemus
Toimitetaan tuuli-, aurinko-, rautatie- ja ulkomaisiin kaivosprojekteihin
Todennettu suorituskyky ankarissa ympäristöissä
3. Sertifioitu laatujärjestelmä
ISO9001 / ISO14001 / ISO45001
Tyyppitestiraportit kansallisilta laboratorioilta
4. Jatkuva T&K
3 sukupolvea RHSV-ympäristökytkintekniikkaa
Useita patentoituja malleja
5. Vihreä ja tulevaisuuteen suuntautunut
SF6-vapaat ratkaisut
"Green Factory"- ja "Green Supply Chain" -sertifikaatit
FAQ
1. Mikä on tyhjiökatkaisimen tehtävä 11kV kytkinlaitteessa?
Vacuum Circuit Breaker (VCB) on vastuussa sähköjärjestelmän suojaamisesta katkaisemalla automaattisesti vikavirrat, kuten oikosulut ja ylikuormitukset.
Se varmistaa nopean vianpoiston ja estää laitteiden vaurioitumisen 11kV jakeluverkoissa.
2. Mikä on tärkein ero VCB:n ja Disconnectorin välillä?
Tyhjiökatkaisin on suojalaite, jota käytetään automaattisesti katkaisemaan vakavat vikavirrat (kuten oikosulkuvirrat). Switch Disconnector on kytkinlaite, joka on suunniteltu turvallisesti muodostamaan ja katkaisemaan normaaleja kuormitusvirtoja ja tarjoamaan näkyvän eristyspisteen turvallisuuden takaamiseksi; se ei voi luotettavasti katkaista vikavirtoja.
3. Miksi tyhjiökatkaisijat on suunniteltu ympäristöystävällisiksi?
Toisin kuin rikkiheksafluoridikaasueristeisten katkaisijoiden tekniikat, tyhjiökatkaisijat eivät käytä kasvihuonekaasuja valokaarien sammuttamiseen. Ne toimivat yksinkertaisella tyhjiöperiaatteella, ovat ympäristöystävällisiä ja noudattavat ympäristöystävällisempiä energiaratkaisuja kaikkialla maailmassa edistäviä säädöksiä.
4. Vaativatko erottimet huoltoa?
Kyllä, mutta taso riippuu tyypistä. Ilmaeristetyt erottimet saattavat vaatia säännöllistä tarkastusta ja koskettimien puhdistusta. Kaasueristetyt materiaalit (kuten rikkiheksafluoridi) ovat tyypillisesti "pysyvästi suljettuja" eivätkä vaadi säännöllistä huoltoa. Kotner tarjoaa näitä kahta tuotetyyppiä erilaisiin käyttötarpeisiin.
5. Voidaanko 11KV:n keskijännitekojeiston tyhjiökatkaisijan eristyskytkintä käyttää suojana?
Vakiokytkinkatkaisijat eivät pysty katkaisemaan vikavirtoja. Mutta jos niitä käytetään yhdessä sulakkeiden kanssa (kuten kytkinsulakkeiden yhdistelmälaitteissa), eristyskytkimet voivat tarjota suojatoiminnon. Sulake katkaisee vikavirran ja sitten erottimet eristävät piirin.
6. Miten VCB:t tukevat uusiutuvan energian kasvua?
Jos aurinko- ja tuulivoimajärjestelmissä esiintyy merkittäviä vaihteluita tehon tehossa ja ne vaativat toistuvaa vaihtoa, VCB:t sopivat näihin sovelluksiin, koska ne pystyvät käsittelemään toistuvia kytkentätoimintoja ilman suorituskyvyn heikkenemistä ja tarjoavat nopeat vianpoistoominaisuudet, joten tämä voi varmistaa verkon vakauden.

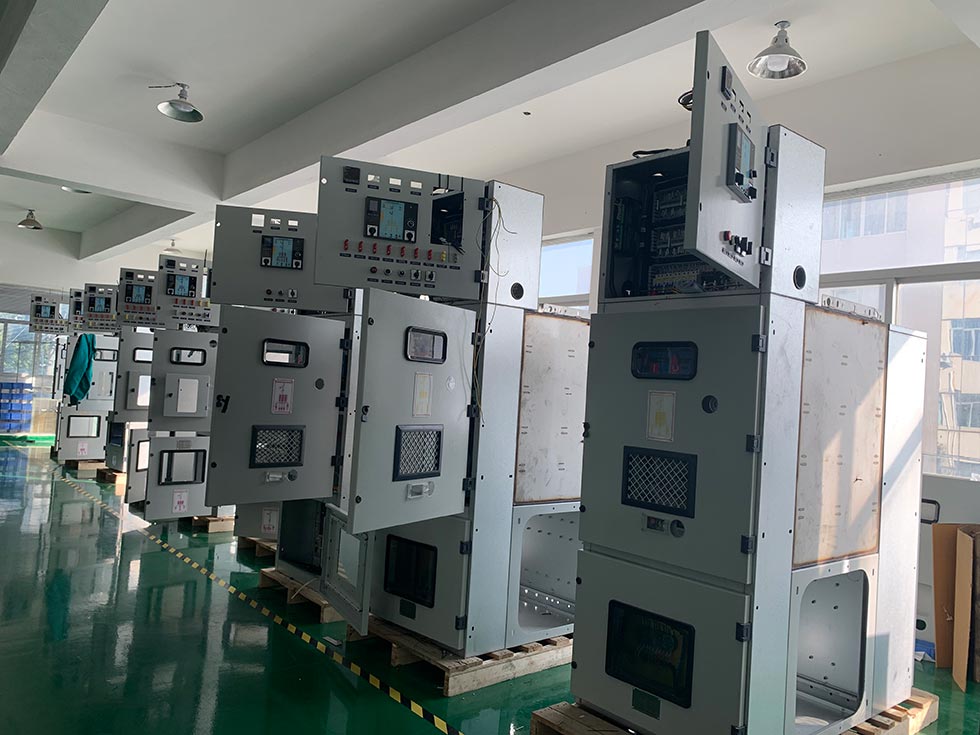

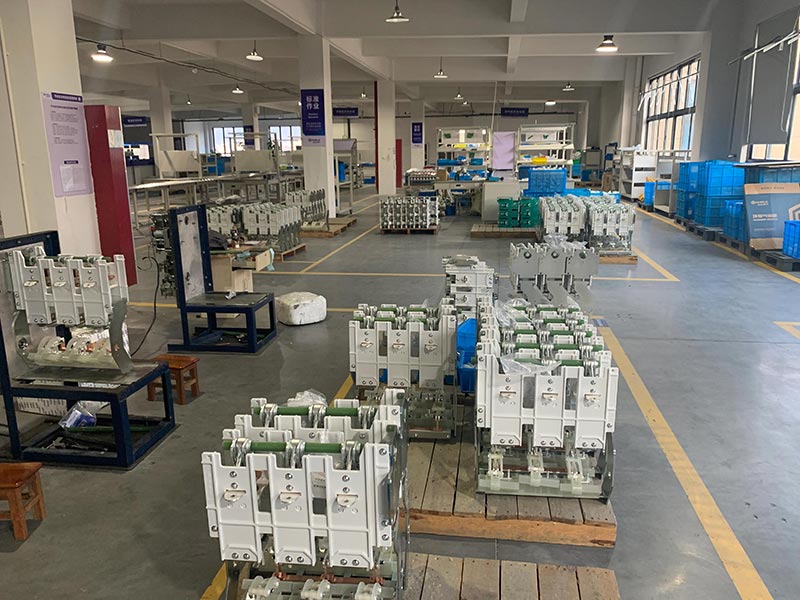

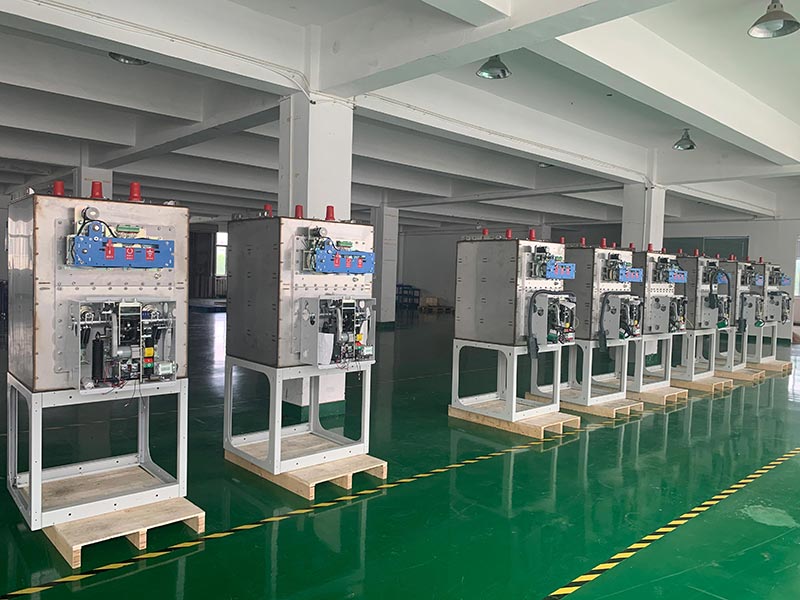

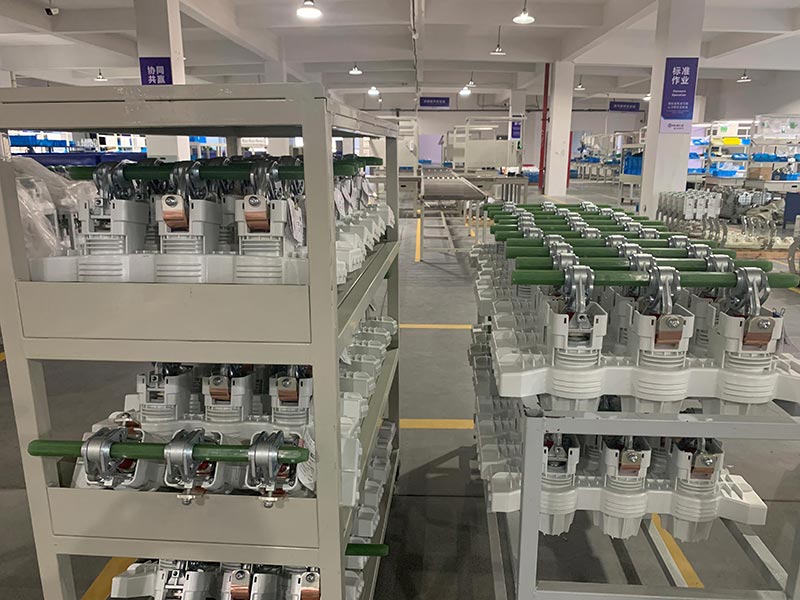

Tuotantotyöpaja

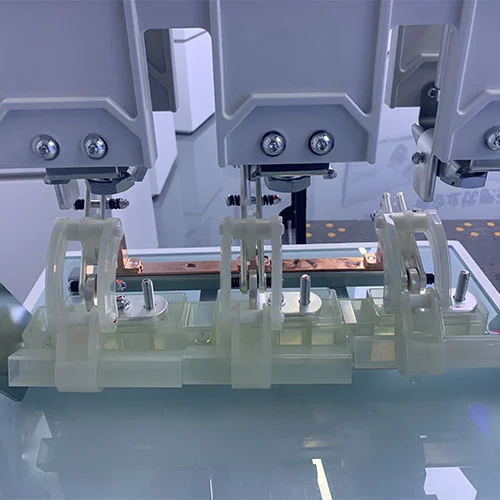

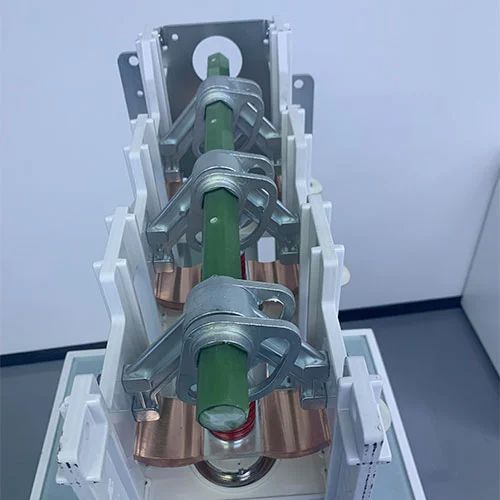

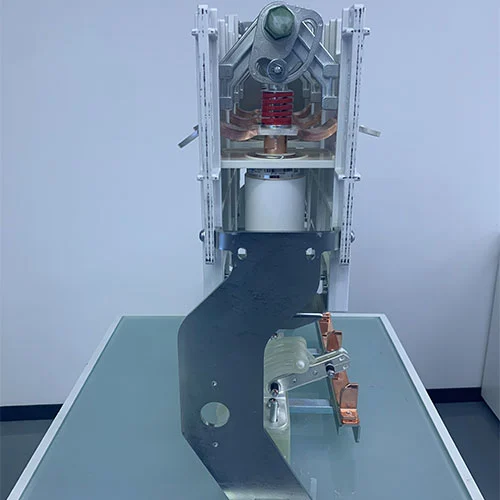

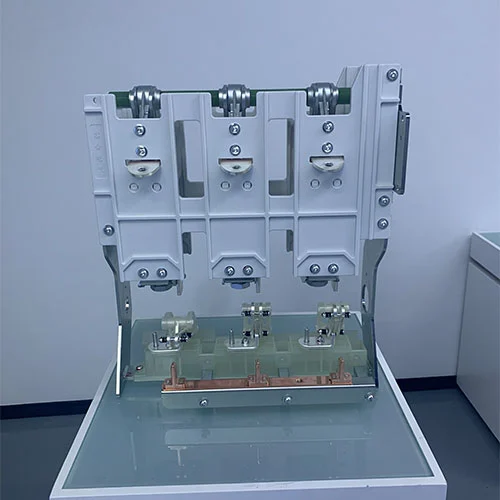

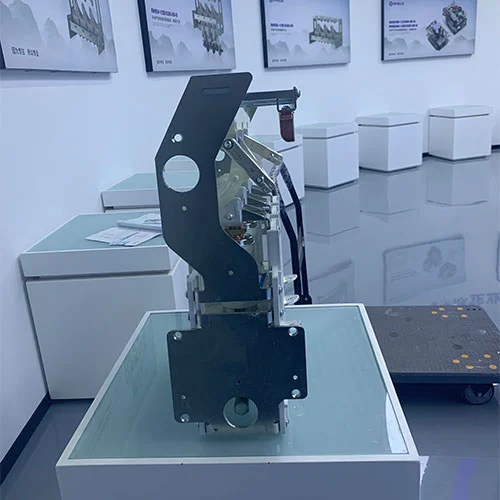

Tuotenäyttely
