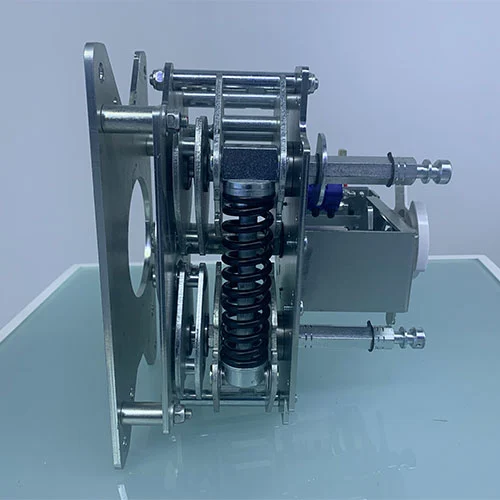

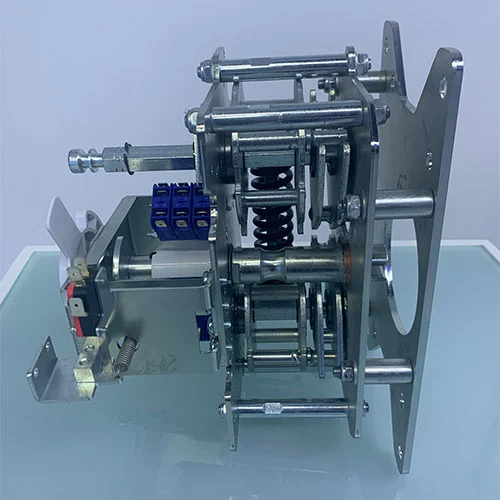

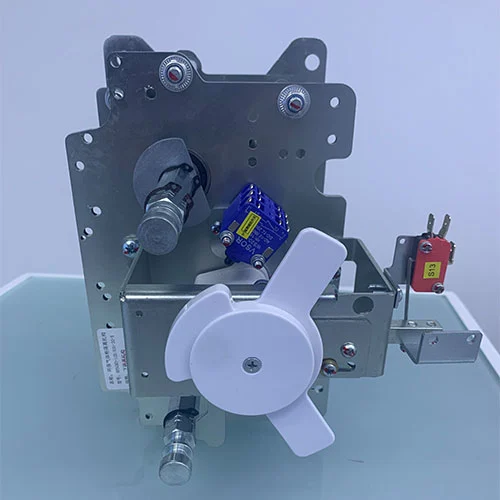

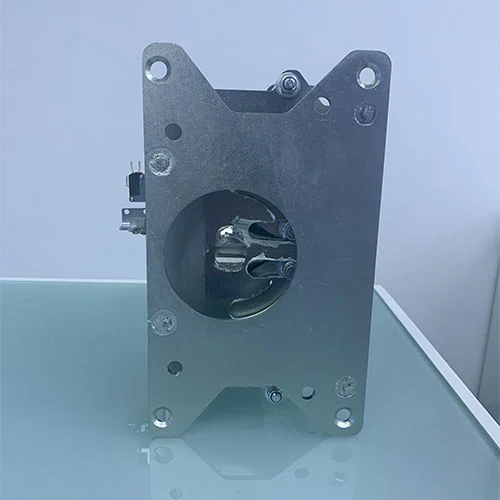

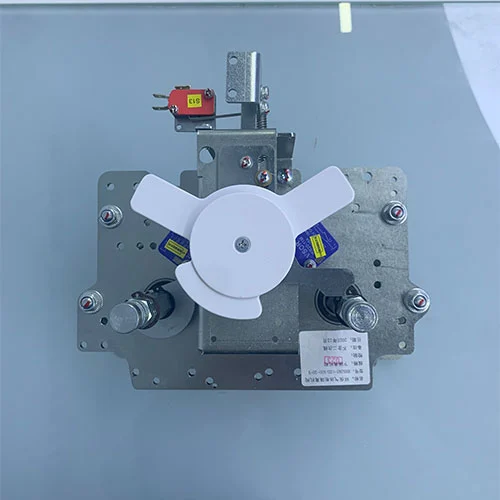

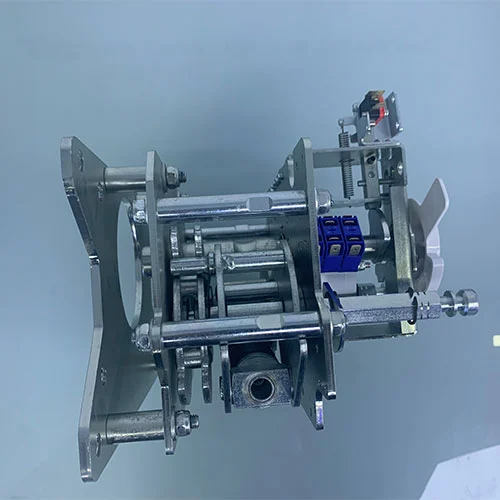

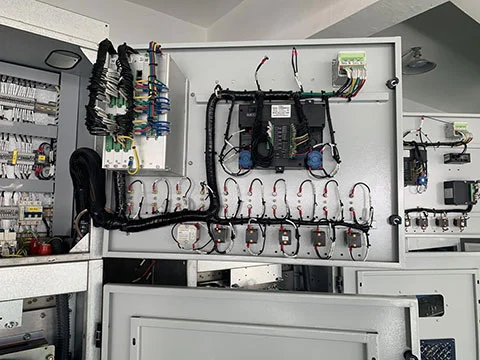

11KV:n erotusmekanismi keskijännitteisille sisäpaneeleille

11KV:n eristysmekanismi keskijännitteisille sisäpaneeleille on eristetty käyttömekanismi, jota käytetään erokytkimien ja maadoituskytkimien avaamiseen ja sulkemiseen ympäristöystävällisissä kaasueristetyissä kojeistoissa (GIS). Tämä erottimen toimintamekanismi käyttää jousienergian varastointijärjestelmää erokytkimen ohjaamiseen, ja puristusjousen ylikeskuksen energian varastointimekanismi ohjaa maadoituskytkimen toimintaa. Tällä erottimen toimintamekanismilla on kolme erillistä työasentoa: kiinni (ON), auki (OFF) ja maadoitettu (MAA). Käyttömekanismissa on viisi estävää mekaanista lukitustoimintoa käyttöturvallisuuden ja järjestyksen noudattamisen varmistamiseksi.

Malli ja merkitys

Tekniset tiedot

Kuinka tätä tuotetta käytetään oikein?

Kaikki keskijännitteisten sisäpaneelien KDSGM-12D/630-20 11KV-erotusmekanismin toiminnot suoritetaan käyttämällä erillistä kuusikulmaista kahvaa, joka on työnnetty vastaavaan käyttöakseliin.

1. Sulje katkaisukytkin

Varmista, että paneelin maadoituskytkin on OFF-asennossa.

Aseta kahva kuusikulmaiseen akseliin mekanismin oikealla puolella.

Kierrä noin 90° vastapäivään sulkeaksesi katkaisimen.

Kun erotuskytkin on KIINNI, maadoituskytkimen portti on tukossa merkkikilvellä, mikä estää vaarallisen käytön.

2. Katkaisimen avaaminen (OFF)

Aseta kahva kuusikulmaiseen akseliin mekanismin yläpuolella.

Kierrä noin 90° myötäpäivään avataksesi katkaisimen.

Kun AUKI, käyttäjä voi joko sulkea erottimen uudelleen tai käyttää maadoituskytkintä.

3. Maadoituskytkimen käyttö

Sallittu vain, kun katkaisukytkin on täysin AUKI.

Työnnä kahva kuusikulmaiseen akseliin mekanismin vasemmalla puolella.

Kierrä 90° myötäpäivään sulkeaksesi maadoituspiirin tai 90° vastapäivään avataksesi sen.

Kun maadoituskytkin on KIINNI, irtikytkimen portti on lukittu, mikä säilyttää lukituksen eheyden ja varmistaa turvallisen toiminnan.

Tärkeimmät turvallisuusominaisuudet

Viiden eston lukitus: Estää jännitteisen piirin tahattoman maadoituksen tai maadoitettuun piiriin kytkemisen.

Visuaaliset ilmaisimet: Näytä selkeästi kytkinten asennot käyttäjälle.

Jaksottaisen toiminnan valvonta: Varmistaa, että erotuskytkintä ja maadoituskytkintä käytetään aina oikeassa järjestyksessä.

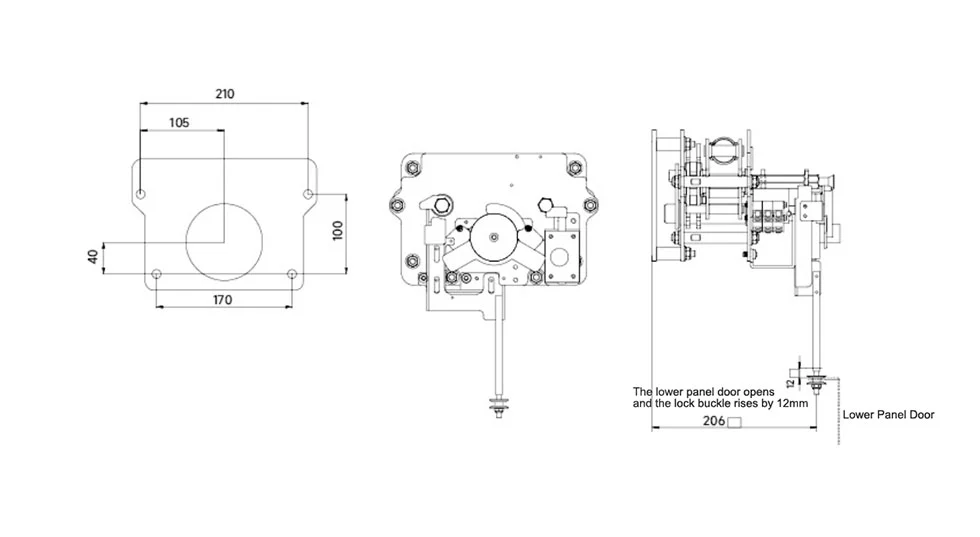

Ulkonäkö ja mitat

Sovellusalue

Tämä 11KV:n erotusmekanismi keskijännitteisille sisäpaneeleille on suunniteltu erityisesti kolmiasentoisille (ON-OFF-EARTH) eristys- ja maadoituskytkimille, jotka on asennettu keskijännitteisiin, ympäristöystävällisiin kaasueristettyihin rengaspääyksiköihin (RMU) ja kojeistopaneeleihin. Se soveltuu sovelluksiin, jotka vaativat tiukkoja turvalukituksia ja luotettavaa jousikäyttöistä kytkintä sähkönjakelujärjestelmissä, kaupallisissa ja teollisissa sähkönjakelujärjestelmissä.

FAQ

K1: Mikä on oikea toimintajärjestys erotuskytkimen ja maadoituskytkimen välillä?

V: Turvakytkimet on valvottava tiukassa järjestyksessä. Maadoituskytkintä voidaan käyttää (kiinni tai avata) vain sen jälkeen, kun erotinkytkin on täysin AUKI. Erotinta saa käyttää vain, kun maadoituskytkin on täysin auki. Tämän järjestyksen noudattaminen estää maadoituskytkimen vaarallisen sulkeutumisen jännitteiseen virtapiiriin.

Kysymys 2: Miten "viiden estävän lukitustoiminto" toimii tässä toimintamekanismissa?

V: Lukitustoiminto toimii ensisijaisesti mekaanisen rakenteen kautta. kun erotuskytkin tai maadoituskytkin on KIINNI-asennossa, fyysinen sulkulevy estää vastakkaisen kytkimen käyttöakselin. Tämä eristysmekanismi varmistaa, että tärkeät turvallisuustoimenpiteet estetään, mukaan lukien jännitteisen piirin maadoitus, maadoitetun piirin jännitteen saaminen ja pääsy osaston sisätiloihin laitteen ollessa jännitteisenä.

Q3: Mitä standardeja tämä 11KV:n eristysmekanismi keskijännitteisille sisäpaneeleille täyttää?

V: Keskijännitteiset sisäpaneelit on valmistettu ja testattu täysin Kiinan kansallisen standardin GB/T 1985-2023 "Korkeajännitteiset vaihtovirtaerottimet ja maadoituskytkimet" ja muiden asiaankuuluvien kojeistokomponenttien teknisten eritelmien mukaisesti.

Q4: Onko käyttökahva yleiskäyttöinen kaikkiin toimintoihin?

V: Kyllä, kaikkiin toimintoihin käytetään yhtä kuusikulmaista kahvaa. Se voidaan kuitenkin työntää vain tiettyyn käyttöakseliin, jota lukituksen ilmaisinlevy ei ole tukossa milloinkaan, mikä varmistaa oikean menettelyn.

Q5: Kuinka käyttäjä voi visuaalisesti vahvistaa kytkimien nykyisen sijainnin?

V: Mekanismissa on selkeä asentoilmaisin. Lisäksi lukitusjärjestelmä tarjoaa suoran visuaalisen vihjeen: jos käyttöportti on merkkikilven peitossa, vastaava kytkin on KIINNI-asennossa ja vaihtoehtoista kytkintä on turvallista käyttää (jos sen porttiin pääsee käsiksi).

Miksi valita Cotenele-tuotteet?

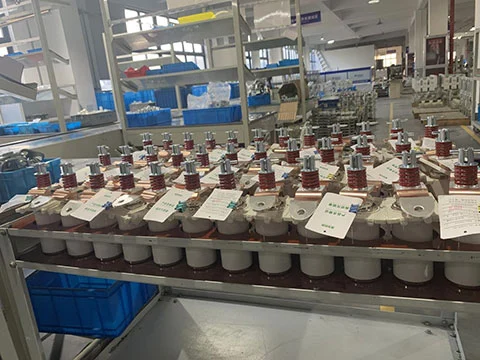

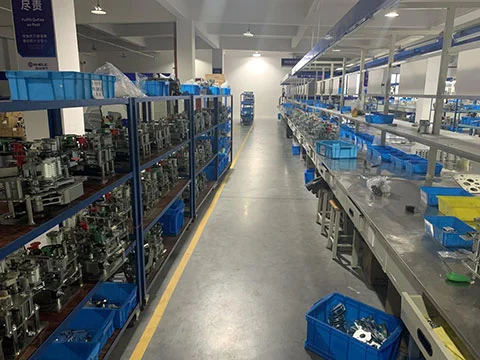

Oma valmistus:Omistaa yli 30 000 neliömetriä tehdastilaa ja on ISO9001-, ISO14001- ja ISO45001-sertifioitu.

Luotettavuus:Käytetään lukuisissa voima-, metro-, petrokemian- ja teollisuusprojekteissa.

Nopea räätälöinti:Tarjoaa OEM/ODM-palveluita kytkinlaitteiden valmistajille.

Ympäristöinnovaatiot:Keskittyy ympäristöystävällisiin GIS-komponentteihin.

Tekninen asiantuntemus:Kokenut suunnittelutiimi varmistaa tuotteiden turvallisuuden, tarkkuuden ja kestävyyden.

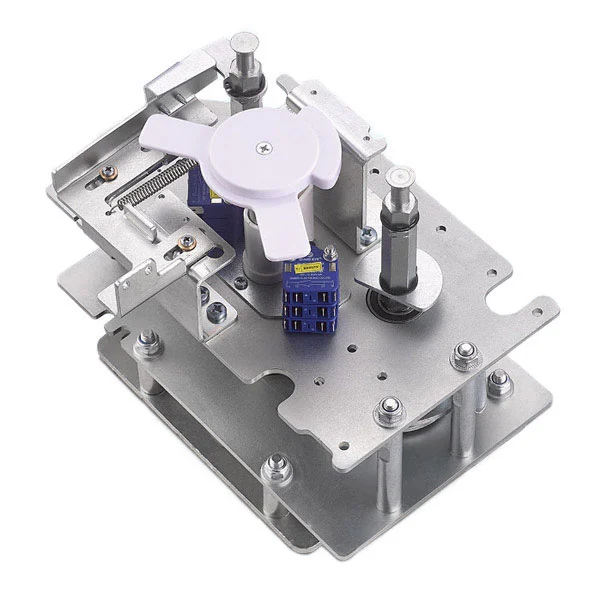

Tuotenäyttely
