11KV keskijännite VCB-katkaisija eristysmekanismilla

Keskijännitekojeiston tärkeä tehtävä nykyaikaisissa sähkönjakelujärjestelmissä on sähköpiirien suojaus, ohjaus ja eristäminen. Ihmiset kiinnittävät nyt yhä enemmän huomiota ympäristönsuojeluun, joten "ympäristöystävällinen kytkinlaitteisto" mukauttaa puhtaita eristäviä väliaineita, kuten puhdasta ilmaa, tyhjiötä tai fluoronitriilipohjaisia ​​kaasuseoksia perinteisen SF₆:n sijaan eristeväliaineeksi. 11KV:n keskijännitteinen VCB-katkaisija eristysmekanismilla on tämän ympäristöystävällisen kojeiston avainkomponentti.

Mikä on tämän tuotteen tarkoitus?

Se on paneelin ydinkomponentti, joka vastaa keskeisten komennon suorittamisesta katkaisijan ja erottimen koskettimien avaamiseksi (laukaisuksi) ja sulkemiseksi. Tämän mekanismin tarkkuus, nopeus ja luotettavuus vaikuttavat suoraan sähköverkon turvallisuuteen ja virransyötön jatkuvuuteen. Kuten teollisuustutkimukset osoittavat, toimintamekanismi on kriittisin osajärjestelmä, ja suurin osa katkaisijoiden vioista ja vioista on jäljitetty siihen, mikä tekee sen suunnittelusta ja kunnosta ensiarvoisen tärkeää.

Tärkeimmät tiedot

Malli ja merkitys

Mikä on toimintamekanismin tarkoitus?

Toimintamekanismi on keskeinen integroitu komponentti keskijännitekojeistossa. Se varastoi ja vapauttaa mekaanista energiaa siirtääkseen nopeasti päävirtaa kuljettavia koskettimia AUKI- ja KIINNI-asennon välillä. Toimiessaan välittäjänä se muuntaa matalan energian ohjaussignaalin (manuaalinen painike tai sähköinen rele) voimakkaaksi toiminnaksi, jota tarvitaan kosketinten luotettavaan toimintaan, mikä varmistaa turvallisen piirin katkaisun ja kytkennän.

Tärkeimmät komponentit

1. Energian tallennusväline

Jousikäyttöinen (yleisin):

Käytetään KDSVM-12-sarjassa, erityisesti ympäristöystävällisissä kojeistoissa

Moottori puristaa sulkujousta, joka sulkee koskettimet ja lataa avausjousen

Edut:korkea luotettavuus, yksinkertainen suunnittelu, huoltoystävällinen

Pneumaattinen:Käyttää paineilmaa

Hydrauliikka:Käyttää paineistettua öljyä tai kaasua

Magneettinen:Käyttää solenoidia tai sähkömagneettia

2.Toimintapiiri

Komponentit, jotka laukaisevat energian vapautumisen, mukaan lukien:

Sulkemis-/laukaisukelat (sähkömagneetit)

Salvat

Manuaaliset painikkeet

3. Lukitusjärjestelmät

Turvaominaisuudet, jotka estävät virheellisen tai vaarallisen toiminnan

Esimerkki:estää sulkeutumisen vian vuoksi tai erottimen sulkemisen kuormitettuna

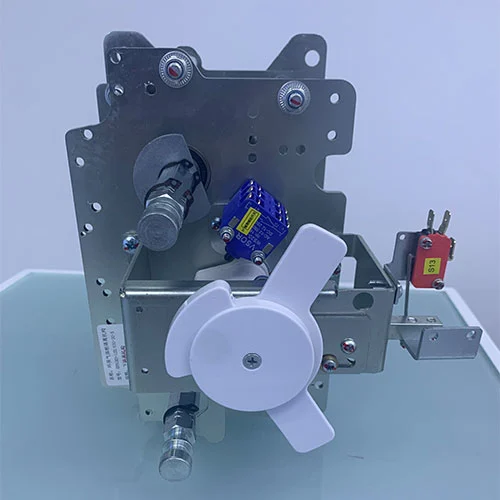

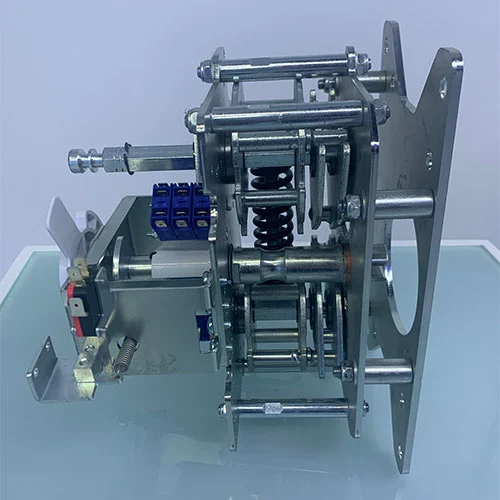

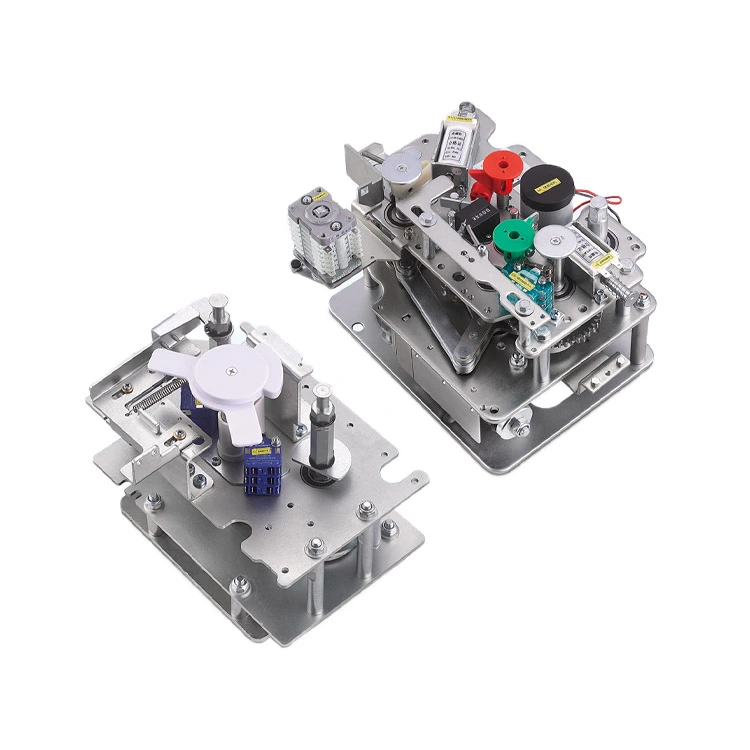

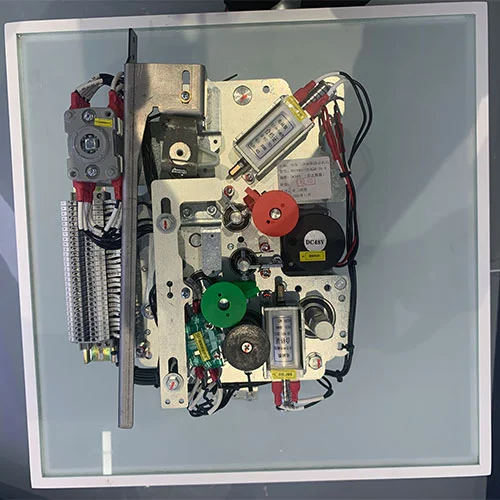

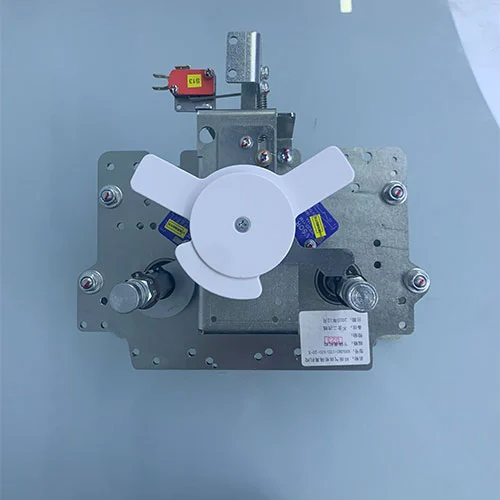

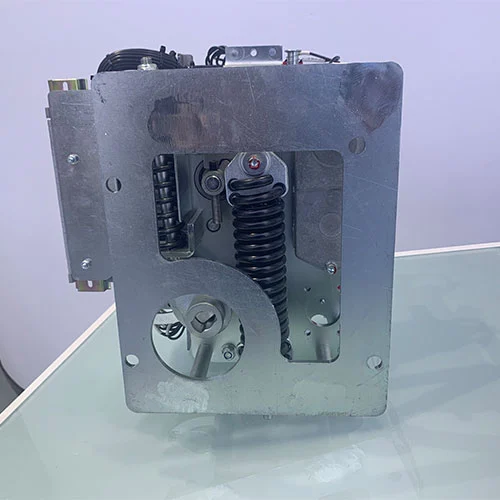

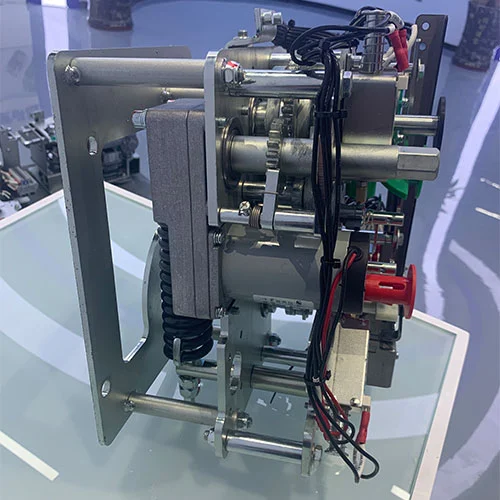

Kuvattu RHSVM3-12-mekanismi on klassinen esimerkki modernista, erittäin luotettavasta jousitoimisesta mekanismista. Siinä on moottori automaattista jousilatausta varten, erilliset jouset sulkemis- ja avaustoimintoihin (näppärällä keskimmäisellä kytkentärakenteella sulkemista varten) ja integroidut sähkökäämit kaukokäyttöön, jolloin mekaaninen käyttöikä ylittää 10 000 toimintoa.

Cotenele varmistaa, että 11KV-keskijännite VCB-katkaisija eristysmekanismilla on tehtaalla testattu ja valinnaisesti kolmansien osapuolien todentama, mikä takaa luotettavuuden vaativissa ympäristöissä.

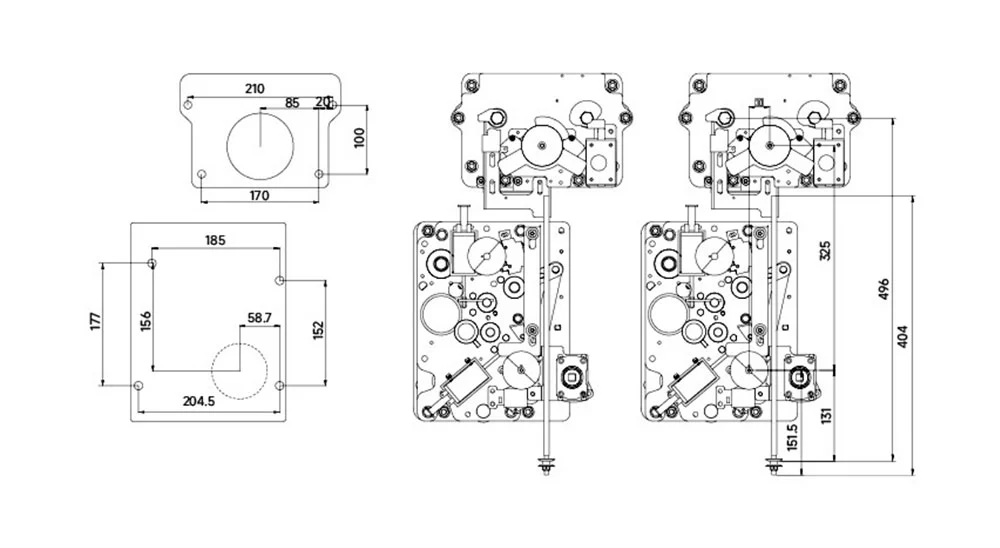

Ulkonäkö ja mitat

Sovellusalue

Käyttömekanismit ovat pääkomponentit useille sähköisille kytkentä- ja suojavarusteille, kuten keskijänniterengaspääyksiköille ja -paneeleille. Niiden ensisijainen sovellus sisältää seuraavat:

Keskijännitteiset katkaisijat:Tämä on heidän tärkeimmät sähkölaitteet, pääasiassa 12 kV - 40,5 kV alueella, joka on yleinen sähkönjakelujärjestelmissä. Ne ovat välttämättömiä ilmaeristetyissä (AIS), kaasueristetyissä (GIS) ja uusimmissa ympäristöystävällisissä kaasueristeisissä kojeistoissa primääripiirin suojaamiseksi ylikuormituksia ja oikosulkuja vastaan.

Kytkimien ja maadoituskytkimien irrottaminen:Käyttömekanismeja, kuten RHSVM3-12, voidaan käyttää yhdessä irrotusmekanismien kanssa. Ne tarjoavat voiman irrotus- ja maadoituskytkimien hitaaseen ja huolelliseen käyttöön.

Ensisijaisia ​​sovelluksia ovat:

♦ Sähköasemat:Sekä ensiöjakelu- että toisiomuuntaja-asemat.

♦Teolliset sähköjärjestelmät:Tehdaslaitosten, datakeskusten ja suurten kaupallisten tilojen suojaamiseen.

♦Uusiutuvan energian kasvit:Tuuli- ja aurinkovoimaloiden sähköasemissa liitäntään ja suojaamiseen.

♦ Infrastruktuuri:Rautatieajon virtalähteisiin, lentokenttien sähköverkkoihin ja sairaaloiden kriittisiin sähköjärjestelmiin.

11KV:n keskijännitteistä VCB-katkaisijaa, jossa on eristysmekanismi, käytetään ympäristöystävällisissä kojeistoissa, tämä mekanismi on riippumaton ulkoisista hydraulisista tai pneumaattisista järjestelmistä, ja se voi säilyttää lujuuden ja luotettavuuden kaikissa lämpötila-alueilla. Mekanismi on standardien GB1984 ja IEC 62271-100 mukainen. Tämä voi varmistaa turvallisen ja luotettavan toiminnan virranjakelujärjestelmässä.

Käyttöohje Käyttömekanismille

1. Energian varastointi:

Kun mekanismi on asennettu ja kiinnitetty, kiinnitä erillinen kahva ohjausakseliin, joka sijaitsee oikeassa alakulmassa. Kierrä sitä myötäpäivään, kunnes kuulet kiinteän napsahduksen – tämä tarkoittaa, että jousi on latautunut täyteen ja ilmaisin on kytkenyt rajakytkimen. Käytä moottoria varten vain virtaa. Yksikkö lataa automaattisesti jousen ja katkaisee sen sitten pitäen energiaa valmiina sulkemiskomentoa varten. (Varmista, että ohjausjohdotus on oikea tähän tilaan).

2. Katkaisijan sulkeminen:

Manuaalista sulkemista varten paina vain vihreää painiketta. Tämä vapauttaa varastoidun energian pääkoskettimien sulkemiseksi. Jos käytät sähköistä ohjausta, kytke virta sen sijaan sulkukäämiin. Sen nopea toiminta vapauttaa jousen suorittamaan työn ja lataa avausjousen heti. (Sisäänrakennettu lukitus estää toisen sulkemisen, vaikka jousi latautuisi myöhemmin).

3. Katkaisijan avaaminen:

Avaa manuaalisesti painamalla punaista painiketta. Se vapauttaa avausjousen pääkoskettimien erottamiseksi. Avaa se sähköisesti kytkemällä avauskäämiin virta. Sen nopea toiminta vapauttaa jousen ja avaa katkaisijan.

Yksityiskohtaiset PDF-oppaat ovat ladattavissa.

Tehdastestattu 11KV:n keskijännitteinen VCB-katkaisijamme eristysmekanismilla soveltuu sähkö-, teollisuus- ja uusiutuvan energian järjestelmäprojekteihin maailmanlaajuisesti.
