22KV:n keskijänniterengaspääyksikön RMU-paneeli

Cotenele on suuri keskijänniterengaspääyksiköiden ja kytkinlaitteiden valmistaja ja toimittaja Kiinassa, kaikki näiden keskijännitekojeistojen sisäiset komponentit ovat myös itse valmistamia. XGN15-24-sarjan 22KV-keskijänniterengaspääyksikkö RMU-paneeli on laatikkotyyppinen kiinteä metallikoteloitu rengasverkkokytkinlaite, jota käytetään laajalti 20 kV jännitetason jakelujärjestelmissä. Renkaan pääyksiköissä on ominaisuuksia, kuten kompakti rakenne, modulaarinen rakenne ja hyvä käyttöturvallisuus, ja niitä käytetään laajasti monissa teollisuus- ja siviilivoimanjakeluprojekteissa.

Katso lisää >> Lähetä kysely >>

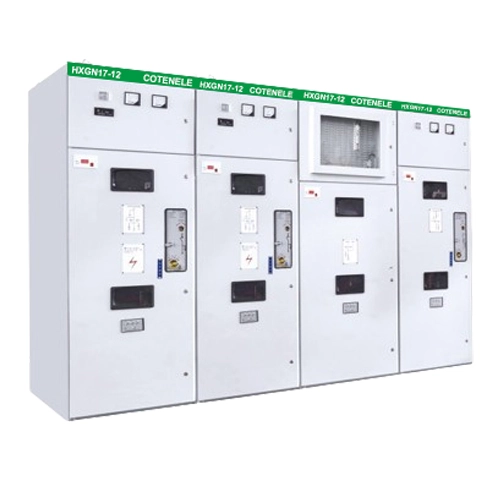

11KV keskijännite RMU sähköpaneelit

Cotenele valmistaa keskijännitekojeistoja ja niiden sisäisiä ydinkomponentteja, tuotteitamme ovat keskijännitepaneelit, rengaspääyksiköt, tyhjökatkaisijat, kuorman katkaisijat ja käyttömekanismit. HXGN17-12-sarjan 11KV-keskijännitteiset RMU-sähköpaneelit on laajalti käytetty ja teknisesti kypsä metallisen kytkentärasiatyyppinen 10kV vaihtovirtakytkin. Sitä käytetään pääasiassa kolmivaiheisissa AC 50 Hz:n nimellisjännitteisissä 12 kV jakelujärjestelmissä, jotka vastaavat sähköenergian vastaanotosta, jakelusta, ohjauksesta ja suojauksesta, ja sitä käytetään laajalti rengasverkkojen virtalähteissä ja päätevirransyöttöskenaarioissa.

Katso lisää >> Lähetä kysely >>

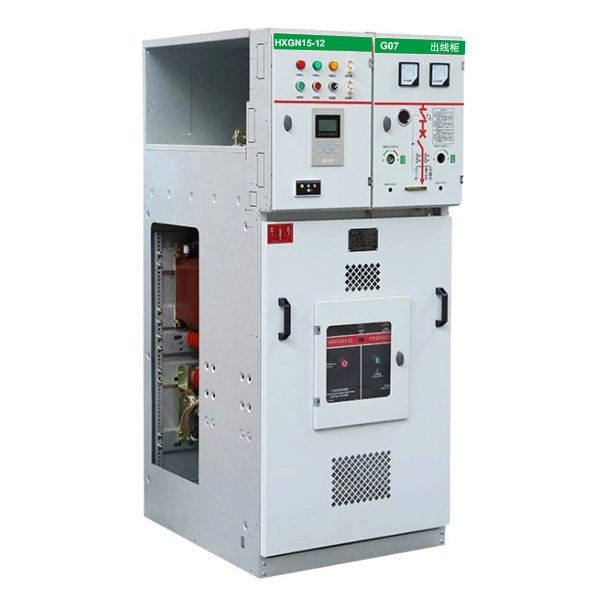

11KV:n keskijänniterenkaan pääyksikön MV-paneelit

11KV-keskijänniterengaspääyksikön MV-paneelit on pienikokoinen jakelukytkinlaite, joka asennetaan pääasiassa sisä- tai ulkosähköasemille, joita käytetään yleensä muuntajien ohjaamiseen. Cotenele on yksi tärkeimmistä China State Gridin ja Southern Power Gridin toimittajista. Tuottamiamme rengaspääyksiköitä ovat pääasiassa ympäristöystävälliset rengaspääyksiköt ja kaasueristeiset rengaspääyksiköt. HXGN15-12 on kaasueristetty RMU, tällä modulaarisella rengaspääyksiköllä on yksinkertainen rakenne, joustava toiminta, luotettava lukitus, helppo asennus ja vapaa yhdistelmä. Se sopii tilanteisiin, kuten lentokentille ja rautateille, jotka vaativat suurta sähkönjakelun automatisointia.

Katso lisää >> Lähetä kysely >>

22KV MV kaasueristetty Gis-kytkinlaite

Cotenele ei valmista ainoastaan 12 kV jännitetason kytkinlaitteita, vaan myös keskijännitekojeistoja, joiden jännitetasot ovat 3,6 kV - 40,5 kV, mukaan lukien 24 kV kaasueristeinen rengaspääyksikkö. täysin suljettu kojeisto, tämä rakenne tekee RMU:sta immuuni ympäristön saastumiselle, kosteudelle ja pölylle, mikä takaa korkean luotettavuuden ja turvallisuuden.

Katso lisää >> Lähetä kysely >>

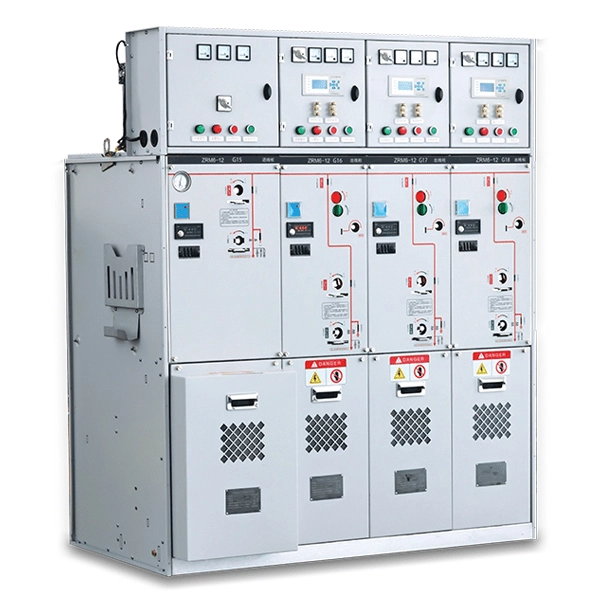

11KV keskijännitekaasueristetty kytkinlaite

Cotenele on yksi Kiinan suurimmista sähkönjakelulaitteiden valmistajista, tuotteisiimme kuuluvat LV- ja MV-kojeistot, rengaspääyksiköt ja niiden sisäiset ydinkomponentit. 11KV:n keskijännitekaasueristetyllä kytkinlaitteella on kompakti rakenne, tukeva ja kestävä sekä turvallinen ja vakaa suorituskyky. Käytetään laajasti kaupunkien sähkönjakelussa, liikerakennuksissa, tuuli- ja aurinkovoimaloissa ja teollisuuskohteissa, joissa on rajoitetusti tilaa.

Katso lisää >> Lähetä kysely >>

Mikä on Ring-pääyksikkö?

Ring Main Unit (RMU) on joukko keskijännitekojeistoja, joita käytetään jakeluverkoissa. Se integroi avainkomponentit, kuten kuormakytkimet ja sulakkeet metalliseen tai ei-metalliseen koteloon.

Se on nimetty sen yleisen sovelluksen mukaan rengastyyppisissä jakeluverkoissa, jotka tarjoavat korkean virransyötön luotettavuuden. Tällaisessa rengaskokoonpanossa jakelulinjat muodostavat suljetun silmukan, mikä mahdollistaa tehon syöttämisen molemmista suunnista.

Vian sattuessa jollakin linjan osuudella viallinen osa voidaan nopeasti eristää ja sähkö voidaan palauttaa vastakkaiselta puolelta, mikä minimoi katkosalueen.

RMU eristystyypit

SF₆-kaasueristetty tyyppi (erinomainen suorituskyky, mutta suuri kasvihuonevaikutus, edelleen laajalti käytössä)
Kiinteä eristetty tyyppi (ympäristöystävällinen ja turvallinen, korvaa asteittain SF₆:n)
Ilmaeristetty tyyppi (halvemmat, mutta suurempi koko)
Ympäristöystävällinen kaasueristetty tyyppi (tulevaisuuden kehitystrendi)

RMU:ita käytetään laajasti kaupunkien jakeluverkoissa, kaupallisissa rakennuksissa, teollisuus- ja kaivosyrityksissä, infrastruktuuriprojekteissa ja uusiutuvan energian järjestelmissä.

Sisäiset ydinkomponentit

Kuorman katkaisija (kuormitusvirran muodostamiseen ja katkaisemiseen)
Sulake (vikavirran katkaisemiseen)
Maadoituskytkin (huoltoturvallisuuden vuoksi)

Ring Main Unit

Miksi sitä kutsutaan rengasverkoksi?

Perinteisissä sähkönjakelujärjestelmissä sähkö syötetään säteittäisessä rakenteessa yhdeltä sähköasemalta. Jos vika ilmenee, jatkokäyttäjät kokevat katkoksia.

Rengasverkko yhdistää useita RMU-kaappeja suljetun piirin piiriin. Normaalissa käytössä järjestelmä toimii avoimessa tilassa, mikä mahdollistaa virransyötön molemmista suunnista ilman oikosulkua.

Vian ilmetessä viallinen osa eristetään ja normaalisti avoin kohta suljetaan virran palauttamiseksi vastakkaisesta suunnasta, mikä parantaa luotettavuutta ja joustavuutta.

Rakentaminen ja keskeiset komponentit

Kuorman katkaisukytkin (C-yksikkö)

Voi turvallisesti muodostaa ja katkaista normaalin kuormitusvirran, mutta ei voi katkaista oikosulkuvirtoja.

Sulake (F-yksikkö)

Yhdistetty kuorman katkaisijaan muuntajan suojaamiseksi. Vikatilanteissa sulake toimii ja laukaisee kytkimen.

Katkaisija (V-yksikkö)

Käyttää alipainekatkaisijoita vikavirtojen katkaisemiseen. Käytetään tyypillisesti sisääntuleviin piireihin ja kriittisiin kuormiin.

Täysin eristetty ja tiivistetty muotoilu

Nykyaikaiset RMU:t käyttävät SF₆-kaasua tai ympäristöystävällisiä kaasuja suljetussa säiliörakenteessa. Tämä varmistaa kompaktin rakenteen, korkean luotettavuuden ja pölyn, kosteuden ja saastumisenkestävyyden.

Pääsovellusalueet

Asuinkompleksit
Liikerakennukset
Kaupunkien jakeluverkot
Teollisuuspuistot ja tehtaat

Renkaan pääyksiköiden luokitus

Eristysväliaineen mukaan

SF₆-kaasueristetty tyyppi
Kiinteä eristetty tyyppi
Ilmaeristetty tyyppi
Ympäristöystävällinen kaasueristetty tyyppi

Tyyppi	Eristys Medium	Tärkeimmät ominaisuudet	Ympäristöhuomautus
SF₆-eristetty RMU	Rikkiheksafluoridi (SF₆)	Kompakti, täysin tiivis, ei vaikuta ympäristöolosuhteisiin, pitkät huoltovälit.	SF₆:lla on suuri ilmaston lämpenemispotentiaali; laitokset ovat siirtymässä vaihtoehtoihin.
Ympäristöystävällinen kaasueristetty RMU	Luonnonkaasut tai matalan GWP:n kaasut (kuiva ilma, typpi, fluoritriili/fluoroketoni-seokset)	Sama kompakti jalanjälki kuin SF₆-yksiköillä, merkittävästi pienempi ympäristövaikutus	Kutsutaan usein "vihreäksi kaasuksi" tai "ympäristöystävälliseksi" RMU:ksi.
Ilmaeristetty RMU (AIR)	Ympäristön ilma	Suurempi jalanjälki, pienemmät ennakkokustannukset, helppo visuaalinen tarkastus.	Käytetään tyypillisesti sisätiloissa, joissa tila ei ole kriittinen.
Kiinteä-eristetty RMU	Kiinteät dielektriset materiaalit (esim. epoksihartsi)	Ei kasvihuonekaasuja, täysin suljettu kosteudelta ja saastumiselta, kompakti, vähän huoltoa.	Usein luokiteltu ympäristöystävällisyyteen.

Toiminnallisen yksikön mukaan

C-yksikkö: Kuormankatkaisukytkinyksikkö
F-yksikkö: Kytkin-sulakeyhdistelmäyksikkö
V-yksikkö: Tyhjiökatkaisijayksikkö
G-yksikkö: Sectionalizer tai eristysyksikkö

Yksikkötyyppi	Ydinkomponentit	Toiminto
C-yksikkö	Katkaisija	Tekee, kuljettaa ja katkaisee sekä normaaleja kuormitusvirtoja että oikosulkuvirtoja. Käytetään syöttölaitteen suojaamiseen, kun tarvitaan toistuvia vikoja.
F-yksikkö	Kuormakatkaisin + sulakeyhdistelmä	Kuormankatkaisukytkin käsittelee normaaleja kuormitusvirtoja;sulake tarjoaa oikosulkusuojauksen. Käytetään yleisesti muuntajan syöttöyksiköissä.
V-yksikkö	Tyhjiökatkaisija	Samanlainen kuin C, mutta erityisesti tyhjiökatkaisijoita käyttävä. Soveltuu sovelluksiin, jotka vaativat nopeaa ja luotettavaa vianpoistoa.
G-yksikkö	Erotin (lsolaattori)	Tarjoaa näkyvän eristyksen ja maadoituksen, mutta ei voi katkaista kuormitusvirtaa tai vikavirtaa. Käytetään saapuvan/lähtevän eristyspisteenä tai osiointiin.
SL/S-yksikkö	Kuormituskatkaisin (erillinen)	Tekee ja katkaisee normaaleja kuormitusvirtoja, mutta ei sisällä sulaketta. Käytetään silmukassa oleviin renkaisiin/ulostuloihin.

RMU vs metallipäällysteinen kytkinlaite

Metallipäällysteisissä kojeistoissa käytetään täysin erotettuja osastoja virtakisko-, katkaisija- ja kaapeliosille, mikä takaa korkean turvallisuuden ja eristyspisteiden näkyvyyden.

RMU:t puolestaan ovat kompakteja, täysin suljettuja järjestelmiä, jotka on suunniteltu jakeluverkkoihin, jotka vaativat luotettavuutta, pientä jalanjälkeä ja vähäistä huoltoa.

Ominaisuus	Ring-pääyksikkö (RMU)	Metallipäällysteiset kytkinlaitteet (esim. KYN)
Jalanjälki	Kompakti;leveys tyypillisesti 300-600 mm	Suurempi;leveys tyypillisesti 800-1000 mm
Eristys	Useimmiten kaasueristetyt (SF₆tai vaihtoehdot) suljetuissa säiliöissä	Pääosin ilmaeristetty näkyvillä kiskoilla
Ensisijaiset kytkimet	Kuormankatkaisin + sulakkeet (pääasiassa)	Tyhjiökytkimet (pääasiassa)
Maksaa	Matalampi, yksinkertaisuuden ja tiiviyden vuoksi	Korkeampi, edistyneemmällä suojauksella
Tyypillinen rooli	Toisiojakelu, rengasverkot, kompakti sähköasemat	Ensisijainen jakelu, sähköaseman syöttölaitteet, suurten moottoreiden suora käynnistys

Miksi valita Cotenele?

Cotenele on Kiinan State Grid Corporationin tärkeä kumppani. Meillä on oma tehdas, jonka pinta-ala on yli 30 000 neliömetriä.

Tuotevalikoimaamme kuuluvat kaasueristeiset kojeistot, ympäristöystävälliset kojeistot ja rengaspääyksiköt, joiden nimellisjännitteet ovat 12 kV - 40,5 kV.

Kaikki sisäiset komponentit valmistetaan itse. Meillä on ISO9001-, ISO14001- ja ISO18001-sertifikaatit.

Tuotteitamme käytetään laajalti sähkö-, rautatie-, petrokemian- ja kunnallisrakennusteollisuudessa. Pääkonttorimme sijaitsee Liushin kaupungissa, Yueqingin kaupungissa Wenzhoussa, joka tunnetaan Kiinan "sähköpääkaupungina".

Ring Main Unit on kompakti ja erittäin luotettava keskijännitekojeistoratkaisu. Se mahdollistaa rengastyyppisen verkkotoiminnan, mikä parantaa virransyötön luotettavuutta ja toiminnan joustavuutta.

Nykyaikainen RMU-tekniikka kehittyy kohti:
