11KV RMU:n keskijänniterengaspääyksikön MV-kytkinlaite

Yhtenä Kiinan tunnetuista viejistä Cotenele on pitkään tarjonnut asiakkaille Lähi-idässä, Afrikassa ja Euroopassa vakaalaatuisia, turvallisia ja luotettavia rengaspääyksikkötuotteita.

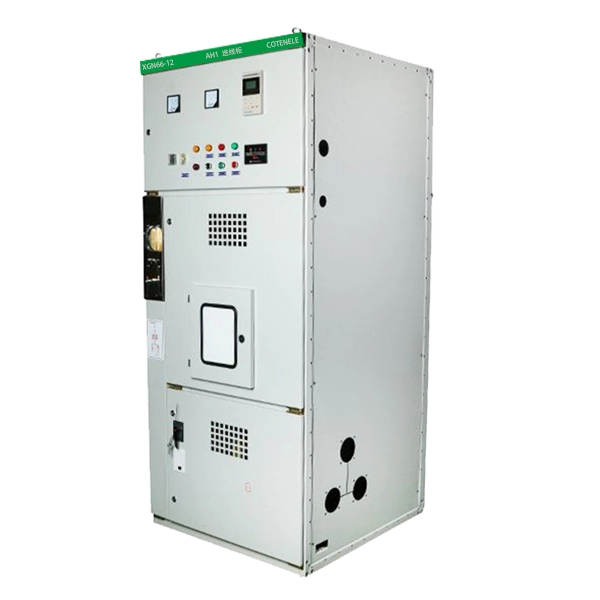

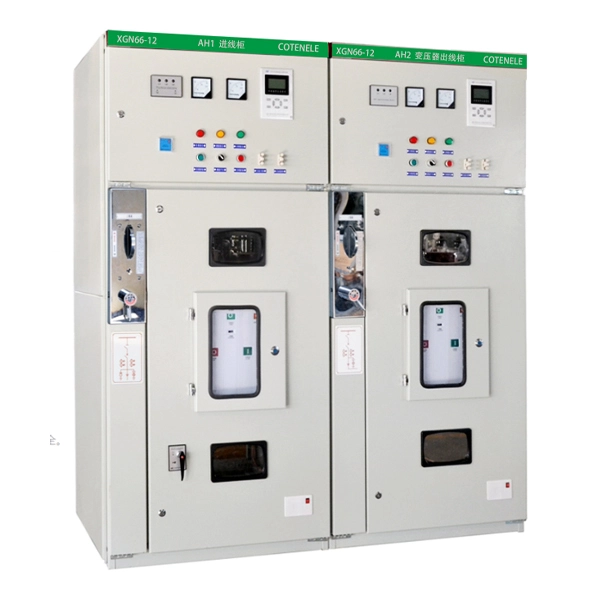

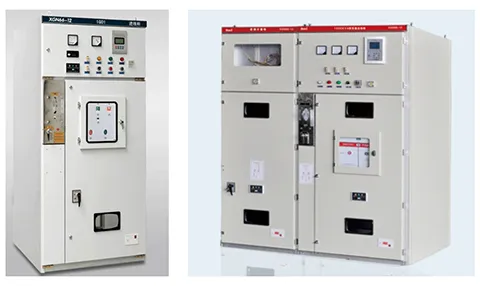

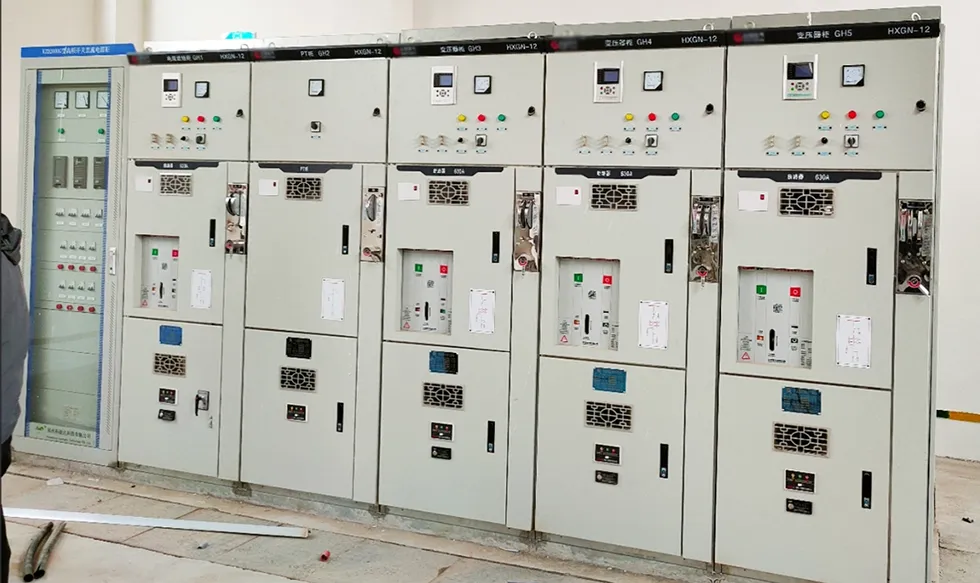

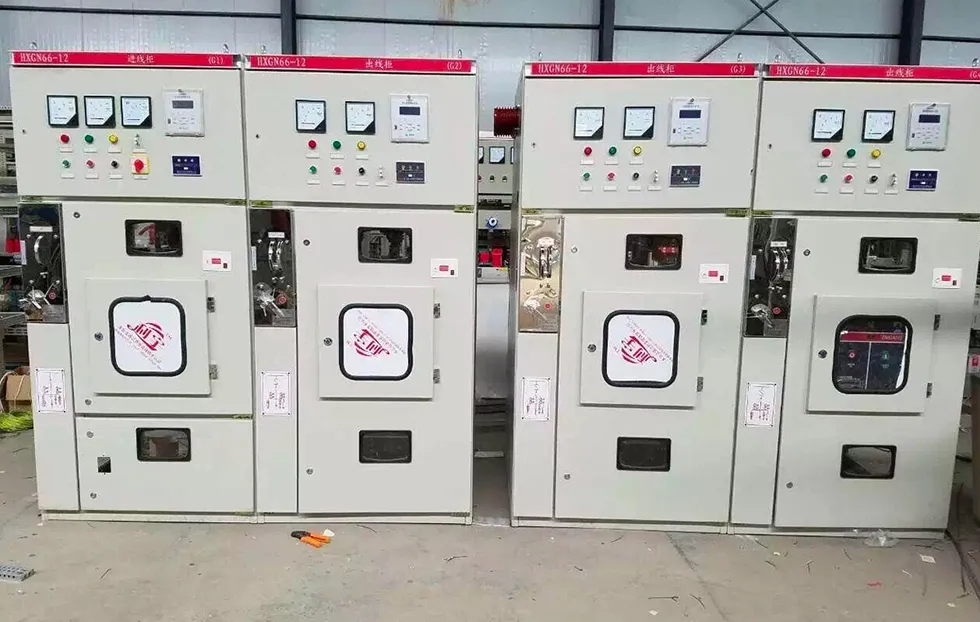

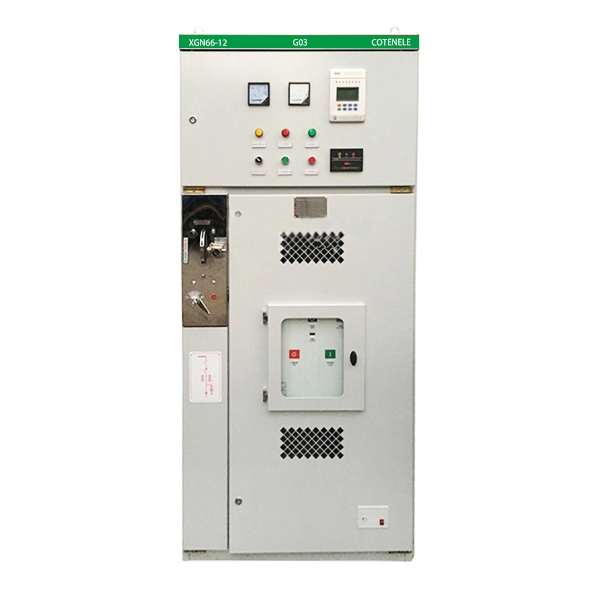

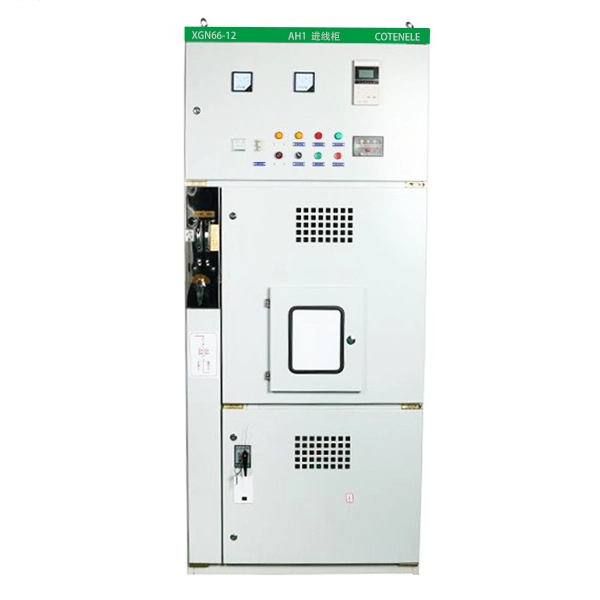

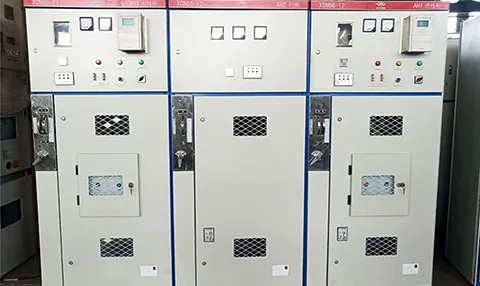

XGN66-sarjan 11KV RMU-keskijänniterengaspääyksikkö MV-kytkinlaite on sisätiloissa oleva kiinteä AC-metallikoteloitu kytkinlaite, jonka teho on 3,6–40,5 kV ja jota käytetään laajalti sähköasemissa, teollisuuslaitoksissa, korkeissa rakennuksissa, asuinyhteisöissä ja tyynyihin asennettavissa muuntajissa.

Sen tärkeimpiä ominaisuuksia ovat pieni koko (noin 50 % pienempi kuin perinteisissä malleissa), kestävä metallikoteloitu rakenne, jossa on erilliset lokerot, mekaaniset viiden estolukitukset ja etukaapelin helppokäyttöinen asennus ja huolto.

The equipment complies with GB3906, DL/T 404, and IEC 62271-200 standards.

Mitkä ovat XGN66 RMU:n rakenne ja keskeiset edut?

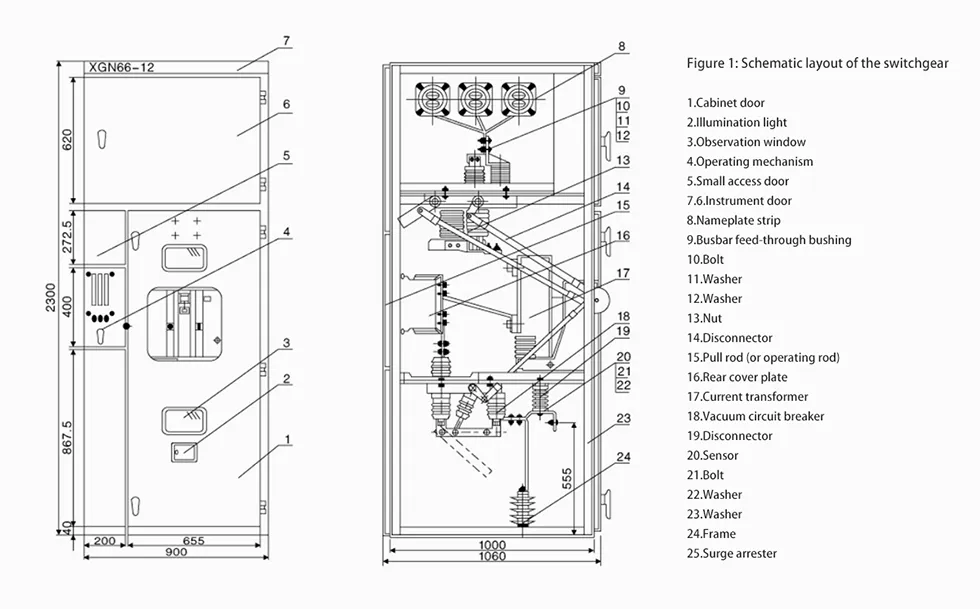

XGN66-sarjan 11KV RMU-keskijänniterengaspääyksikön MV-kytkinlaite käyttää metallikoteloitua laatikkotyyppistä rakennetta. Sisätilat on tyypillisesti jaettu teräslevyillä itsenäisiin osastoihin, kuten katkaisijaosastoon, virtakiskotilaan, kaapeliosastoon ja instrumenttiosastoon. Tämä rakenne lisää yleistä turvallisuutta.

RMU:n tärkeimpiä etuja ovat:

1. Pieni koko, tilaa säästävä: Rengaspääyksikön tilavuus on pienempi kuin tavalliset metallipäällysteiset kytkinlaitteet, kuten KYN28 ja KYN61, ja se on vain noin 50 % koostaan, mikä voi tehokkaasti vähentää sähköasemien lattiatilaa.

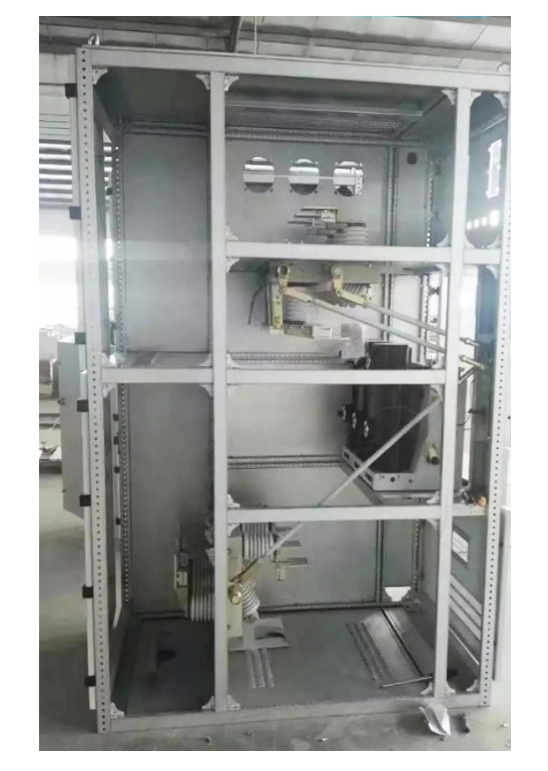

2. Vankka rakenne, luotettava suorituskyky: Rengaspääyksikössä on korkea mekaaninen lujuus runko, joka on hitsattu korkealaatuisella kulmateräksellä tai koottu alumiinisinkipinnoitetuista teräslevyistä. Kaikki kehän pääyksiköiden toiminnot on varustettu mekaanisilla lukitimilla, joissa on "viisi estotoimintoa", mikä varmistaa käyttöturvallisuuden.
3. Helppo huolto, turvallinen käyttö: Rengaspääyksiköiden pääkomponentit sijaitsevat paneelin keski- ja alaosassa, mikä helpottaa asennusta ja käyttöönottoa. Ovien havaintoikkunat mahdollistavat sisäisten komponenttien tilan tarkastelun. Kojeiston rungossa on paineenalennuskanavat, jotka suojaavat henkilöstöä sisäisten vikojen varalta.

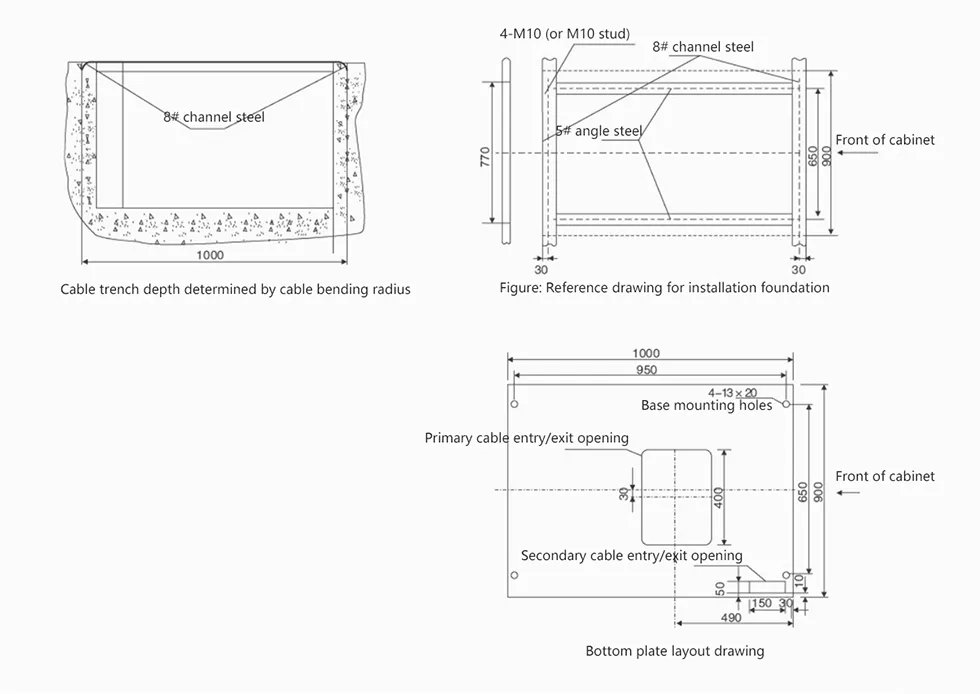

4. Laaja sovellus, joustava kokoonpano: Tämä RMU sopii useisiin paikkoihin. Pääkytkin on tyypillisesti ZN63A (VS1-12) alipainekatkaisija, mutta se voidaan varustaa myös kuormankatkaisijalla. Erotin on usein GN30-10-sarjan kiertoerotin. Lisäksi tulevat ja lähtevät kaapelit on kytketty kaapin etuosasta kätevää asennusta varten.
