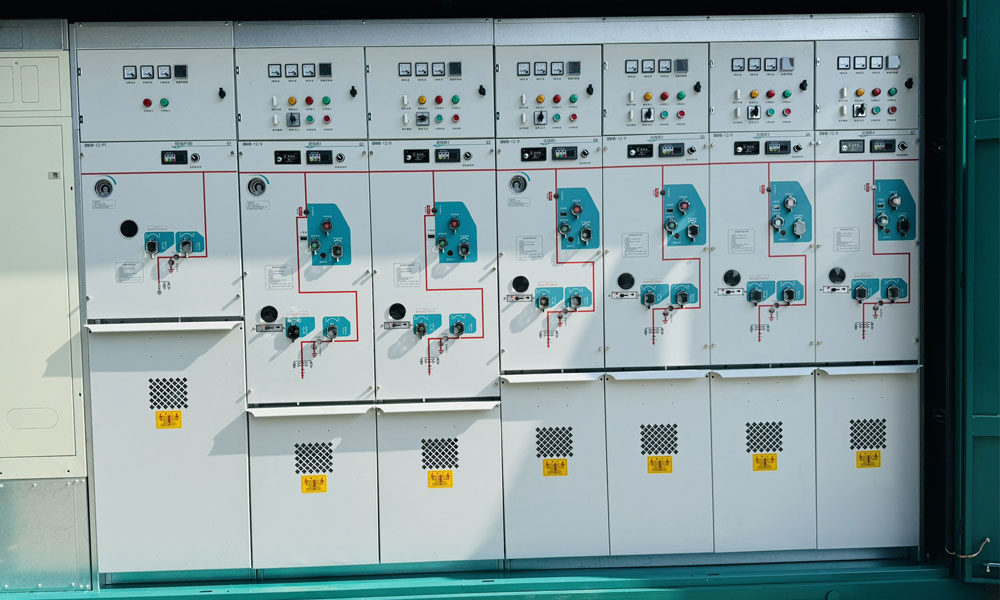

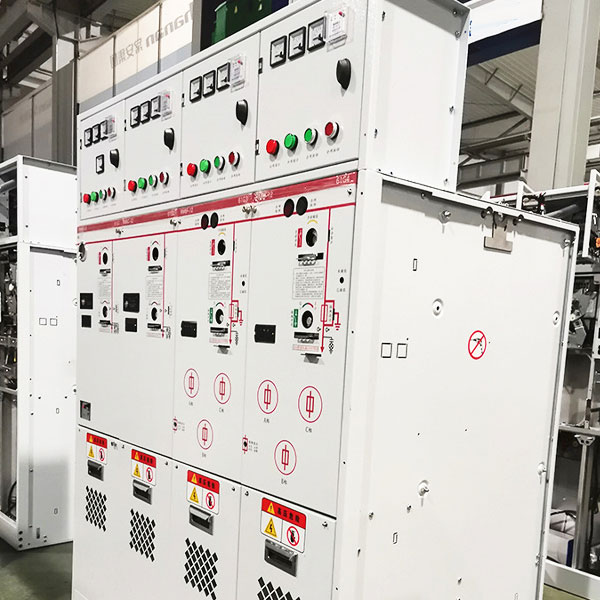

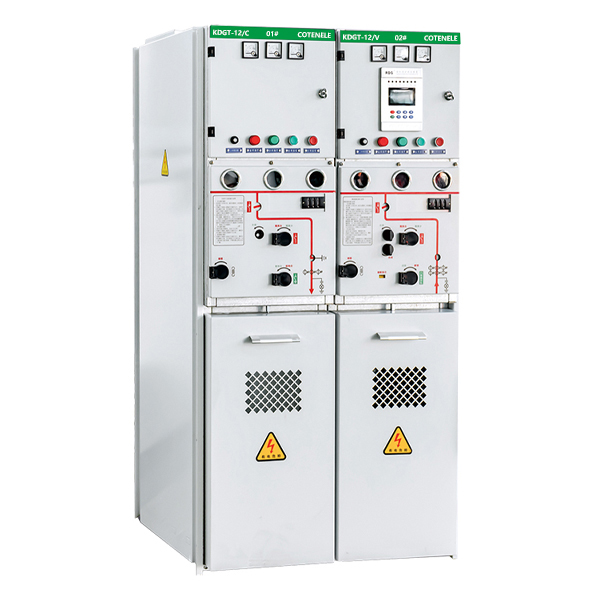

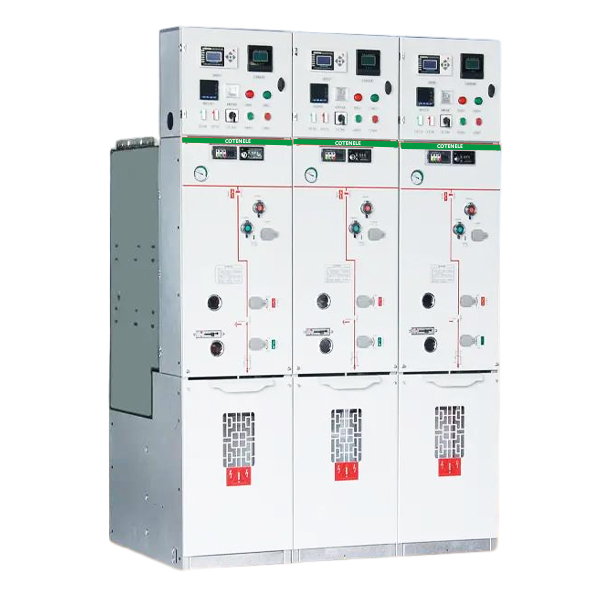

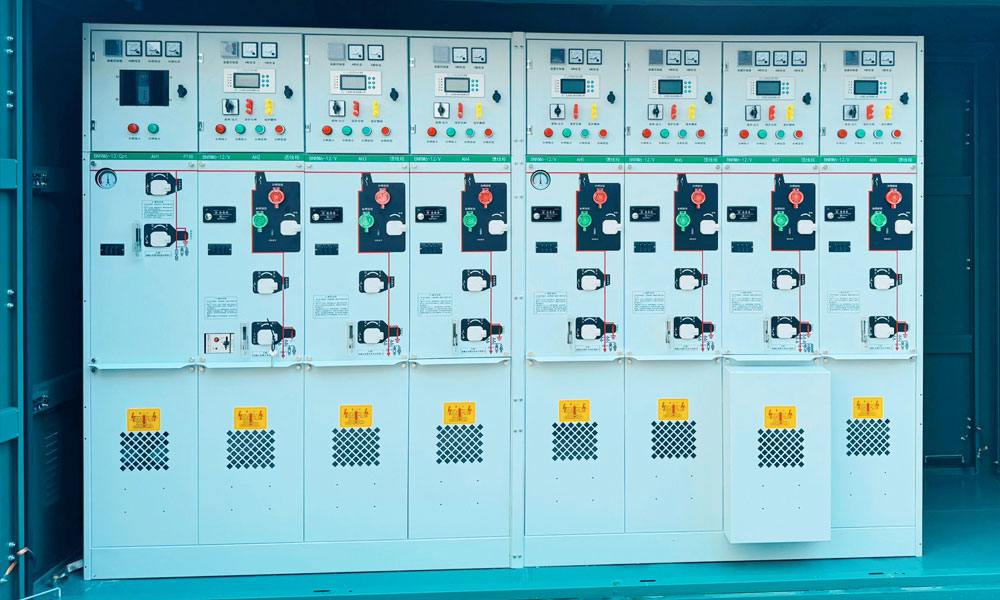

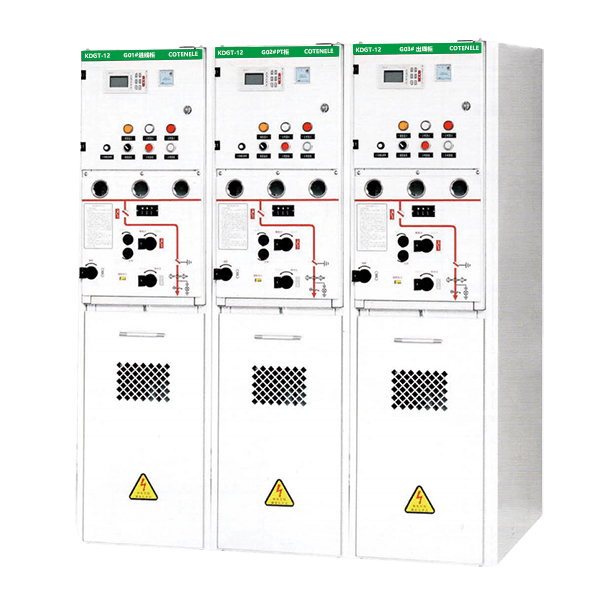

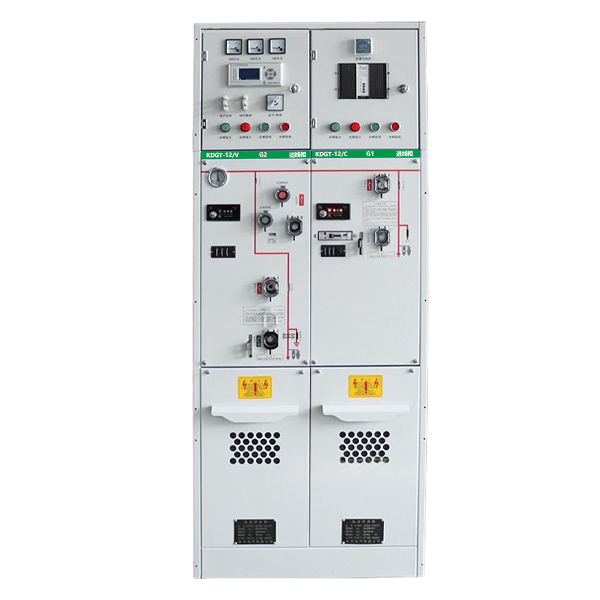

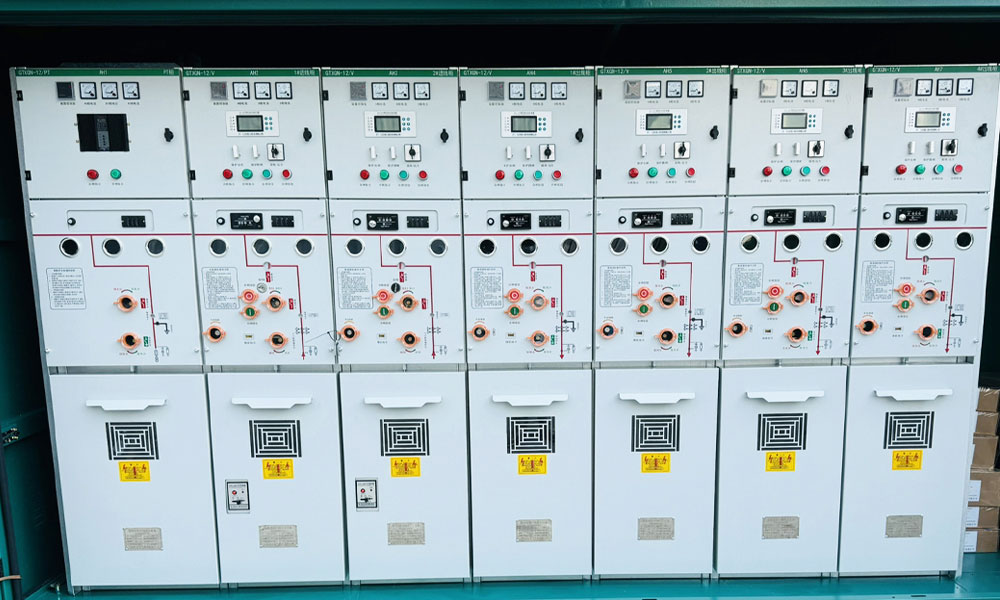

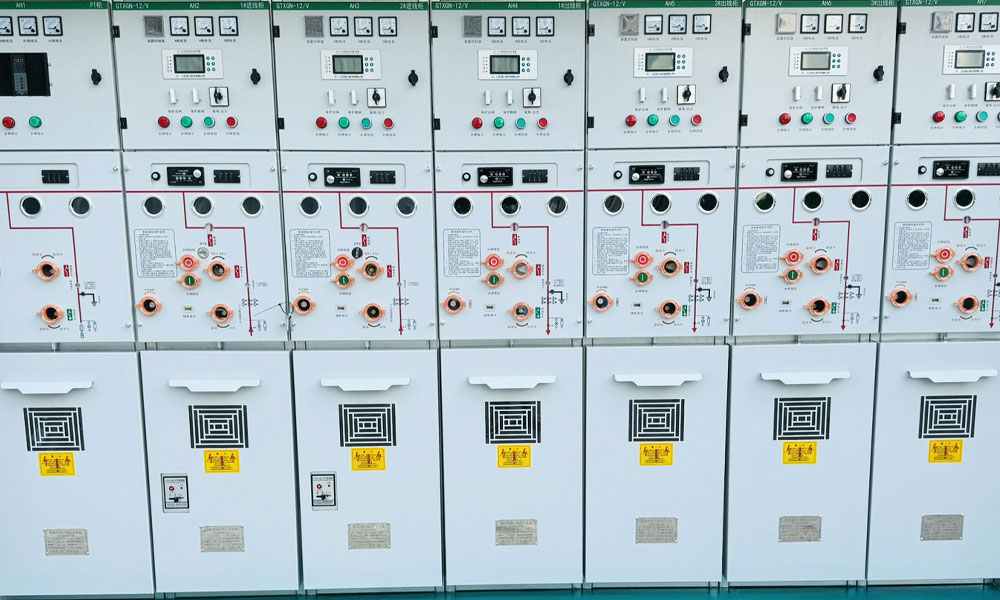

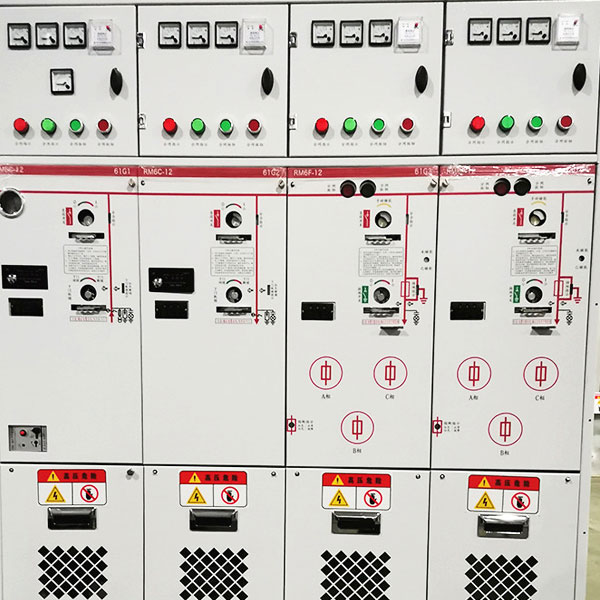

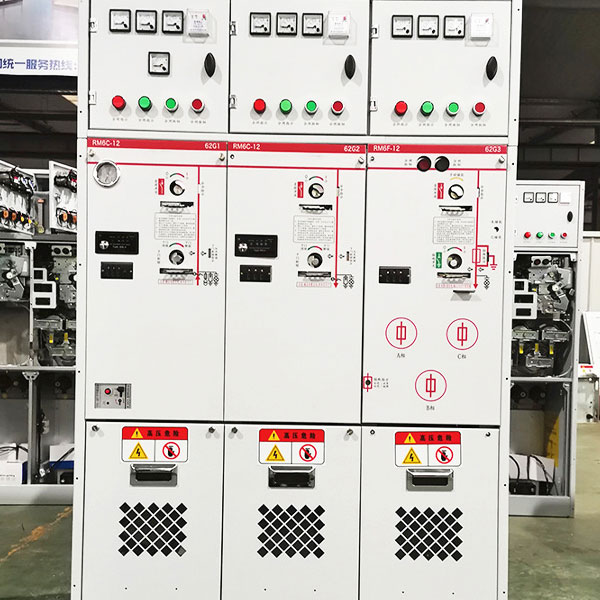

Keskijännitteinen kiinteä eristetty rengaspääyksikkö

Keskijännitteinen umpieristeinen rengaspääyksikkö on yksi Cotenelen päätuotteista, keskijännitteinen umpieristetty rengaspääyksikkö on keskeinen jakelulaitteisto, jota käytetään kaapelilinjojen osittamiseen, kytkemiseen ja kuormituksen välitykseen keskijännitteisissä jakeluverkoissa. Eristysmateriaalien kehityksen perusteella keskijännitteiset RMU:t ovat edenneet ilmaeristetyistä SF6-kaasueristetyiksi malleiksi. Keskijännitteinen kiinteästi eristetty RMU on täysin eristetty, täysin suljettu jakelulaite, joka on kehitetty SF₆-kaasutäytteisistä keskijännite-RMU:ista.

Keskeisenä konseptina on kapseloida kytkin ja keskijännitteiset osat kokonaan epoksihartsiin tai vastaaviin kiinteisiin materiaaleihin, jolloin perinteinen kaasueristys korvataan kiinteillä aineilla, jolloin saavutetaan täysin eristetty, täysin tiivis, huoltovapaa jakeluratkaisu. Kiinan "hiilipiikin, hiilineutraalius" -strategian ja älykkäiden jakeluverkkojen kasvavan kysynnän vetämänä keskijännitteisten, kiinteästi eristettyjen RMU-laitteiden markkinat kasvavat edelleen. Maailmanmarkkinoiden koon odotetaan nousevan noin 2,4 miljardiin dollariin vuoteen 2032 mennessä, ja vuosittaisen kasvuvauhdin (CAGR) odotetaan olevan noin 6 %.

Keskijännitteisen umpieristetyn rengaspääyksikön määritelmä:

Keskijännitteinen umpieristetty rengaspääyksikkö määritellään RMU:ksi, joka käyttää kiinteitä eristemateriaaleja ensisijaisena eristysaineena. Keskijännite-umpieristetty RMU on täysin eristetty, täysin tiivis modulaarinen yksikkö, jossa tyhjökatkaisin ja sen johtavat liitännät, erotin, maadoituskytkin, päävirtakisko, haarakisko ja muut päävirtapiirin komponentit (joko yksittäin tai yhdistelmänä) on kapseloitu kiinteään eristysmateriaaliin. Ulkopinnat, joihin henkilöstö voi koskea, on päällystetty johtavalla tai puolijohtavalla suojakerroksella ja ne voidaan maadoittaa suoraan ja luotettavasti.

Tärkeimmät tekniset parametrit:

Tuotteen edut:

1. Ympäristöystävällinen

Kiinteäeristetyt RMU:t eliminoivat täysin SF₆-kaasun käytön. Ne käyttävät kiinteitä materiaaleja (epoksihartsia, silikonikumia) eristysväliaineena, eivätkä päästä myrkyllisiä aineita tai kasvihuonekaasuja, mikä varmisti todella nollapäästöt ja nollasaasteet.

2. Turvallisuus ja luotettavuus

Kiinteä eristys ei vuoda. Tämä eliminoi pohjimmiltaan turvallisuusriskin eristysvikojen aiheuttamasta kaasuvuodosta vaurioituneista tai huonosti tiivistetyistä SF₆-täytteisistä yksiköistä, mikä parantaa merkittävästi turvallisuutta. Vaiheet on erotettu toisistaan, joten edes sisäinen vika ei aiheuta vaiheiden välistä oikosulkua. Kattava mekaaninen ja sähköinen viiden eston lukitus estää tehokkaasti toimintahäiriöitä.

3. Vahva sopeutumiskyky ympäristöön

Ulkoiset ilmasto-olosuhteet eivät vaikuta kiinteästi eristettyihin RMU-yksiköihin, ja ne toimivat vakaasti ankarissa ympäristöissä, kuten

Äärimmäisen kylmät ympäristöt ，korkeat alueet ja märkä, suolasumu, hiekkamyrsky ja muut ankarat ympäristöt.

4. Huoltovapaa ja alhaiset käyttökustannukset

Koska kaasuvuodon vaaraa ei ole, SF₆:ta ei tarvitse ajoittain täyttää tai kaasun painetta tarkistaa. Kaasunpaineen valvonnan tarve on eliminoitu, mikä vähentää huomattavasti huoltotarvetta ja jopa todella huoltovapaata toimintaa.

5. Kompakti rakenne

Kiinteän eristeen dielektrinen lujuus on noin 3–5 kertaa SF₆-kaasun dielektrinen lujuus, mikä vähentää merkittävästi vaadittua eristysetäisyyttä, mikä vähentää laitteen tilavuutta ja jalanjälkeä, mikä voi täyttää miniatyrisointivaatimukset.

6. Intelligence-yhteensopivuus

Kiinteäeristetyt RMU:t on helppo integroida älykkäisiin jakelupäätteisiin. Lisäämällä älykkäitä mittaus- ja ohjausyksiköitä (yhteensopivia standardin IEC 61850 kanssa) ja 5G/kuituoptisia tiedonsiirtomoduuleja, voidaan ladata reaaliaikaisia ​​parametreja, kuten kytkimen tila, kuormitusvirta ja sisäinen lämpötila/kosteus.

Keskijännitteisen, kiinteästi eristetyn rengaspääyksikön ydinkomponentit ja rakenne:

Ydinkomponentit

Rakenteen asettelu

Kaasueristetty rengaspääyksikkö vs. kiinteästi eristetty rengaspääyksikkö:

Päätoimintoyksiköt Ympäristöystävälliselle rengaspääyksikölle

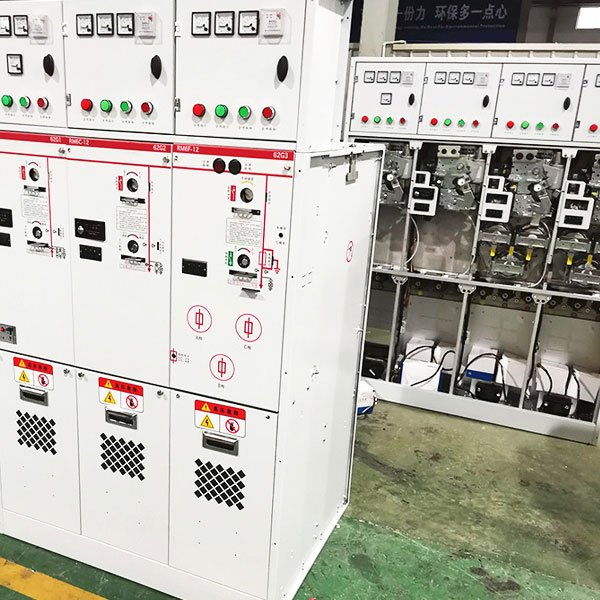

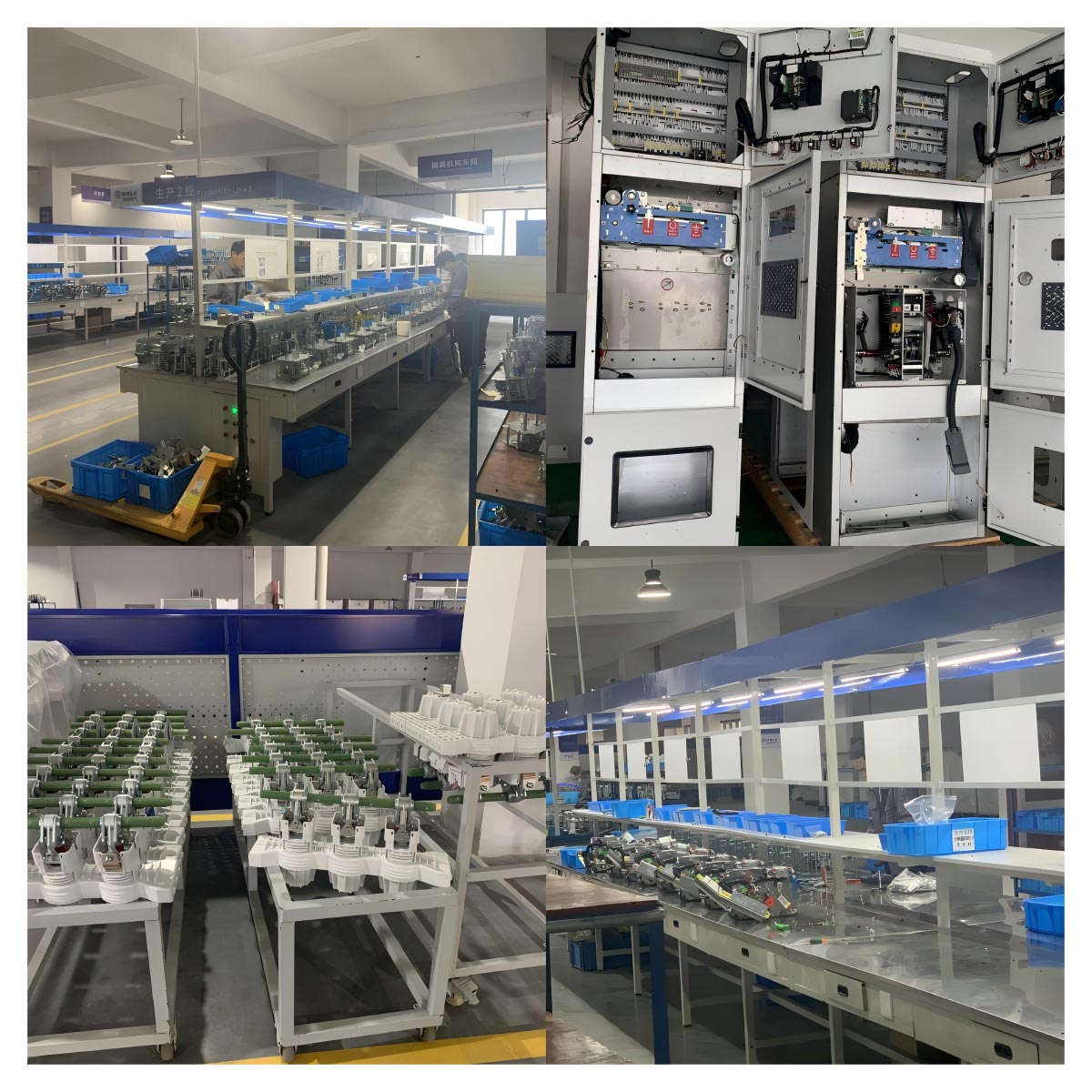

Meidän työpajamme
