36KV:n ympäristöystävällinen rengaspääyksikkö

Cotenele on suuri 36KV:n ympäristöystävällisen renkaan pääyksikön (RMU) valmistaja Kiinassa, ja keskijännitteiset RMU-yksikömme ovat vienyt monia maita ja alueita Eurooppaan ja Amerikkaan. Ympäristöystävälliset kaasueristetyt rengaspääyksiköt ovat SF6-vapaita, käytä kuivaa ilmaa tai N2 eristysväliaineena, on vaihtoehto perinteisille SF₆-eristeisille MV-kojeistoille. RMU:ssa on metallikoteloitu keskijännitekytkinlaitteet, jotka kytkevät ensisijaisesti kuormitusvirtoja, katkaisevat oikosulkuvirrat ja kuormittamattomat muuntajavirrat. Nämä valmistamamme keskijännitekojeistot ja rengaspääyksiköt ovat asiaankuuluvien kansainvälisten standardien mukaisia, kuten: IEC 62271 -sarja, EU:n/F-kaasun määräys 62271, EU5AN 23202720. C37.20-sarja, UL/NEMA-standardit.

Mikä on 36KV:n ympäristöystävällinen rengaspääyksikkö (RMU)?

36 kV:n ympäristöystävällinen kaasueristetty rengaspääyksikkö on keskijännitteinen jakelukojeisto, jonka nimellisjännite on 36 kV ja jossa käytetään ympäristöystävällistä kaasua (SF₆:n korvikkeena) eristävänä väliaineena, tyhjiökeskeytystekniikkaa virran katkaisemiseen ja kaikki korkeajännitteiset jännitteelliset osat ja kytkentäelementit säiliön sisällä.

Tärkeimmät ominaisuudet:

1. Nimellisjännite: 36 kV (kattaa myös 24 kV, 40,5 kV jne., esim. XGN-24/36)

2. Eristysaine: kuiva ilma, puhdas ilma, typpi tai matalan GWP:n kaasuseokset, kuten C4/CO₂ tai C5/CO₂

3. Valokaarisammutusmenetelmä: tyhjiökatkaisin

4. Rakenne: täysin suljettu ruostumattomasta teräksestä valmistettu kaasusäiliö; suojausluokka IP67 asti

5. Suunnittelustandardit: IEC- ja GB/T-standardien mukainen

6. Toisin kuin perinteiset SF₆-kaasueristeiset kytkinlaitteet, ympäristöystävällisessä versiossa on säilytetty kaikki kaasueristeisen kytkinlaitteen (GIS) edut – kompakti rakenne, huoltovapaa toiminta, vahva sopeutumiskyky ympäristöön – samalla kun se eliminoi kokonaan korkean GWP:n SF₆-kaasun.

Sovellusalue:

36 kV:n ympäristöystävällistä kaasueristeistä rengaspääyksikköä käytetään pääasiassa keskijännitteisen toisiovirranjakelujärjestelmän ja päätevirransyöttöskenaarioissa.

1. Kaupunkien jakeluverkot:

Tätä ympäristöystävällistä kaasueristettyä rengaspääyksikköä käytetään pääasiassa kaupunkien jakeluverkon rengasverkon skenaarioissa, kytkinasemissa ja kaapelinjakelulaatikoissa.

2. Uusiutuvan energian tuotanto:

• Tuulipuistot: 36 kV:n ympäristöystävällinen RMU soveltuu erityisen hyvin offshore- ja maatuulipuistoihin. Se on erittäin tärkeä liitäntäpiste tuuliturbiinien ja sähköverkon välillä, mikä varmistaa turvallisen ja tehokkaan voimansiirron ja kestää korkean suolapitoisuuden, korkean kosteuden ja ankarat meriympäristöt.
• Aurinkosähkölaitokset (PV) : 36 kV:n ympäristöystävällinen kaasueristetty RMU toimii rajapintana aurinkosähköjärjestelmän ja verkon välillä tarjoten kytkin- ja suojatoimintoja, eristäen aurinkosähköryhmän huoltoa tai vianetsintää varten ja hallitsevat virran virtausta ryhmästä verkkoon.

3. Teolliset ja kaupalliset sovellukset:

 36 kV:n ympäristöystävällinen kaasueristetty RMU soveltuu erittäin hyvin teollisuusyrityksille, kevyelle teollisuudelle, petrokemian teollisuudelle, datakeskuksille, suurille kaivoksille, lentokentille, rautateille, liikealueille, korkeisiin rakennuksiin ja muihin sähköasemiin ja sähkönjakelukohteisiin.

4. Liikenneinfrastruktuuri:

Tämä ympäristöystävällinen RMU kestää kovia olosuhteita, kuten tärinää, korroosiota ja kosteutta, mikä voi varmistaa kuljetusinfrastruktuurin turvallisen ja vakaan virransyötön. Siksi sitä käytetään yleisesti valtateiden, metrojen, rautatieliikenteen ja vaippa-asemien virransyöttöjärjestelmissä.

5. Erityiset ympäristösovellukset:

Tämän 36 kV ympäristöystävällisen rengaspääyksikön kaikki keskijännitekomponentit on suljettu metallikoteloon, joka on täytetty eristävällä kaasulla, eivätkä ulkoiset ympäristötekijät vaikuta niiden suorituskykyyn. Soveltuu erityisen hyvin korkeisiin, ankariin kylmiin, kosteisiin ja saastuneisiin ympäristöihin, ja sitä käytetään laajalti erityisissä ankarissa käyttötilanteissa, kuten korkealla sijaitsevilla alueilla ja offshore-tuulipuistoissa.

Tuotteen tärkeimmät edut:

1. Ympäristöystävällinen: Tämä 36 kV:n ympäristöystävällinen kaasueristetty rengaspääyksikkö käyttää kaasuseosta kuivaa ilmaa, N2:ta tai matalan lämpötilan kammiokaasupäästöjä eliminoimaan rikkiheksafluoridin kasvihuonekaasupäästöt ja tukemaan kierrätettävyyttä sen koko elinkaaren ajan.

2. Turvallinen ja luotettava: Tämä ympäristöystävällinen rengaspääyksikkö kestää nollapainetta (jopa ilmanpaineessa) ja se on varustettu täysin suljetulla IP67 ruostumattomasta teräksestä valmistetun varastosäiliön kanssa, johon ei vaikuta kosteus, suolasuihku tai saastuminen.

3. Kompakti ja modulaarinen: Tämä ympäristöystävällinen rengaspääyksikkö on kooltaan erittäin kompakti, sillä yhden varastosäiliön leveys on niinkin alhainen kuin 420 millimetriä ja laajennettavat sivut/kannet helpottavat verkkopäivitystä.

4. Huoltovapaa: Tämän keskijänniterenkaan pääyksikön ydinkomponentit eivät vaadi säännöllistä huoltoa; Matala piirivastus voi vähentää energiahäviöitä ja käyttökustannuksia.

5. Älykäs: Tämä 36 kV:n ympäristöystävällinen kaasueristetty rengaspääyksikkö tukee etävalvontaa, SCADA-integraatiota, IoT-antureita ja tekoälyyn perustuvaa ennakoivaa ylläpitoa.

6. Vahva sopeutumiskyky ympäristöön: Tämä ympäristöystävällinen rengaspääyksikkö voi toimia vakaasti lämpötila-alueella -40 ° C - + 50 ° C, voi toimia ympäristöissä jopa 3000 metriä merenpinnan yläpuolella ja voi toimia normaalisti ankarissa rannikko- tai meriympäristöissä.

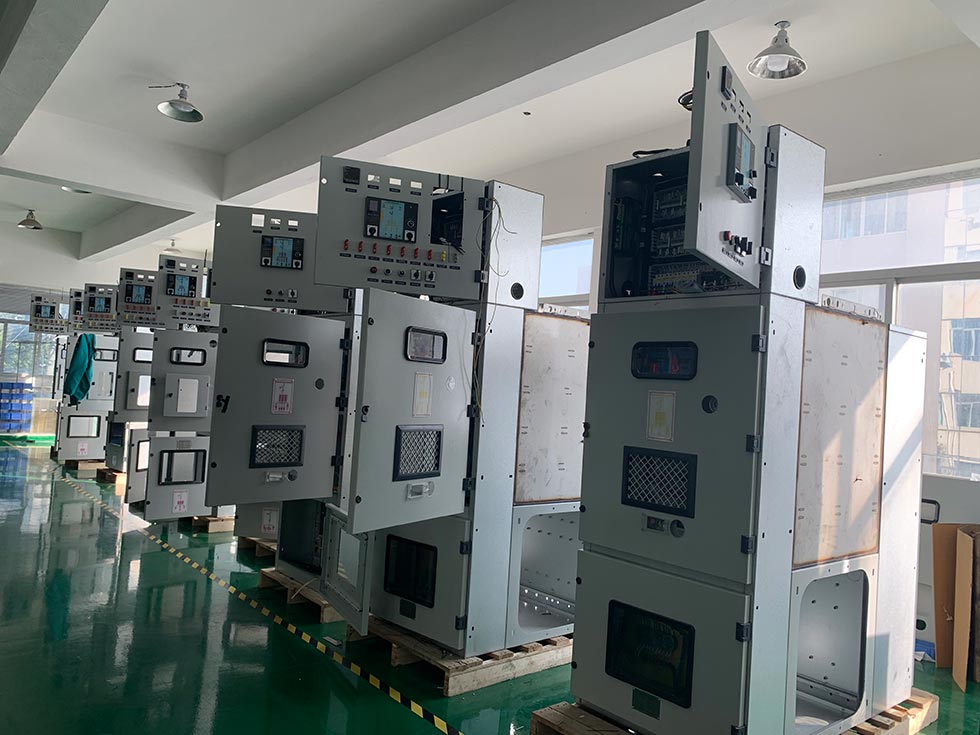

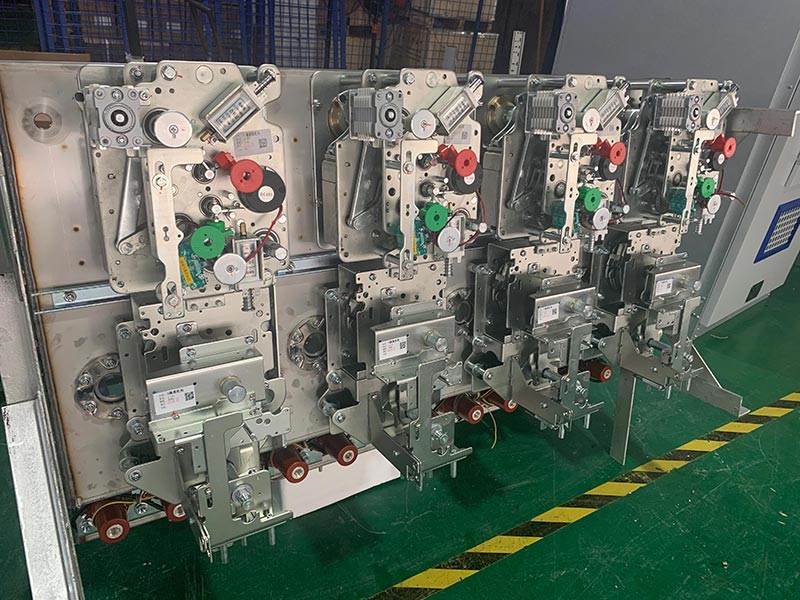

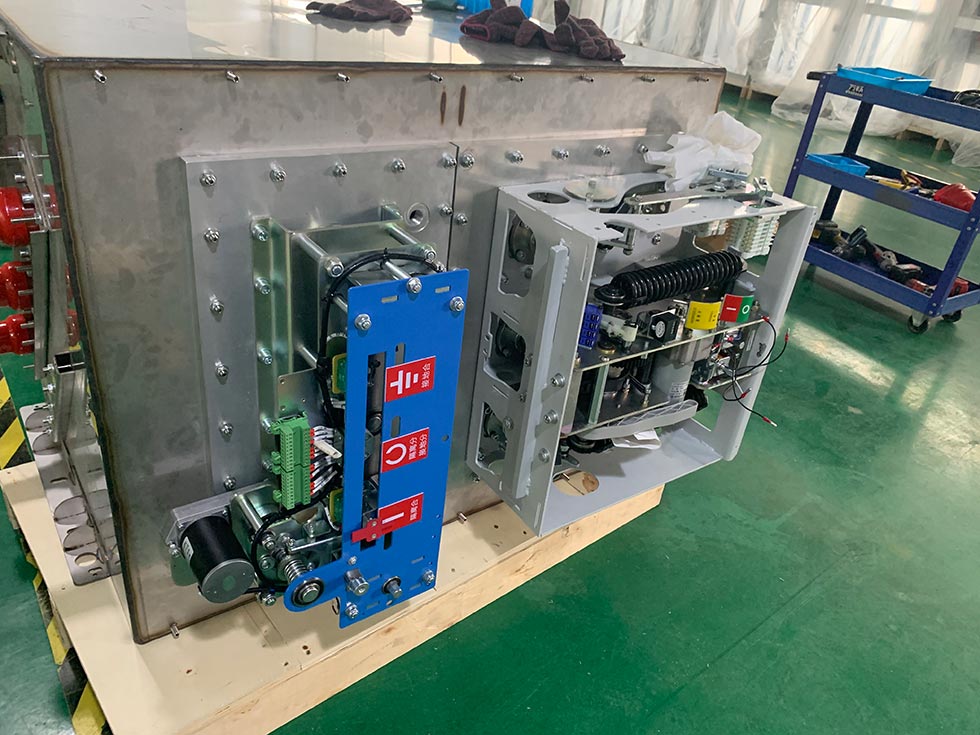

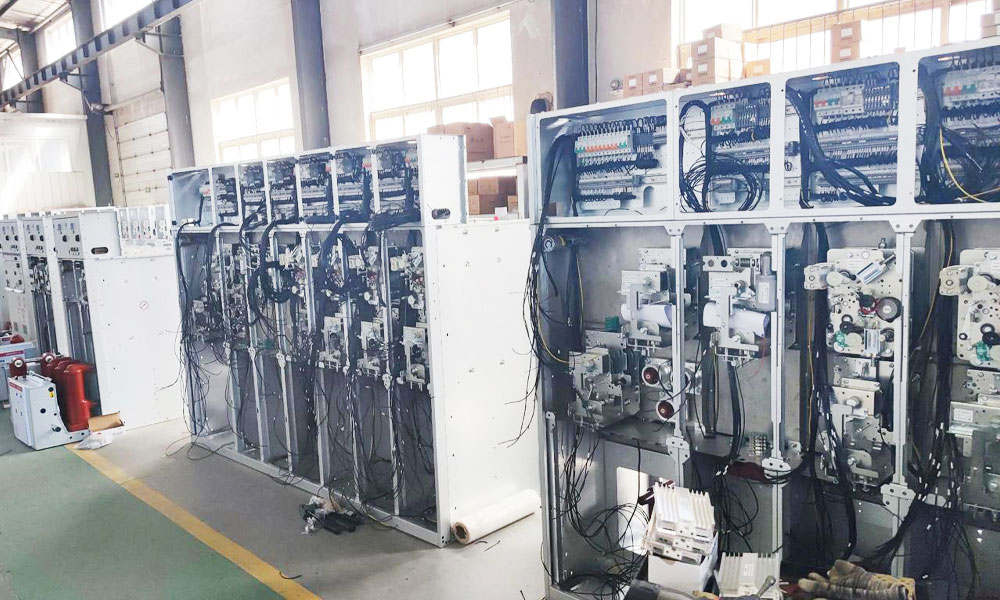

Meidän työpajamme
