24KV SF6 Ilmainen ympäristöystävällinen kytkinlaite

Pysyäkseen energiateollisuuden kehitystrendissä Cotenele on sitoutunut 24KV SF6 Free Environmentally Friendly -kytkinlaitteiden tutkimukseen ja kehittämiseen useiden vuosien ajan. Sen ydintavoitteena on vähentää tai korvata kokonaan rikkiheksafluoridikaasu (SF₆), jota käytetään laajasti perinteisissä kojeistoissa. Perinteisissä keskijännitejakelujärjestelmissä käytetään laajalti SF₆-kaasueristettyjä rengaspääyksiköitä.

Kasvihuonekaasupäästöjen yhä tiukemman maailmanlaajuisen valvonnan ja Kiinan "hiilihuipun ja hiilineutraaliuden" tavoitteiden käyttöönoton myötä ympäristöystävällisten kytkinlaitteiden kehittämisen ja käyttöönoton edistämisestä on kuitenkin tullut väistämätön valinta energiateollisuudelle. Ympäristöystävällisistä kojeistoista, jotka "käyttävät vähän tai ei ollenkaan ympäristölle haitallisia aineita, joilla on vähäinen ympäristövaikutus koko elinkaarensa ajan ja jotka ovat ympäristöön sopeutuvia", on vähitellen tulossa jakelualan valtavirtatuote. Tällä hetkellä ympäristöystävällisten kojeistojen kysyntä kasvaa jatkuvasti ja teknologisia innovaatioita ilmaantuu jatkuvasti.

Mikä on ympäristöystävällinen kaasueristetty kytkinlaite:

Ympäristöystävällinen kaasueristeinen metallikoteloitu kojeisto tarkoittaa "metallikoteloitua kojeistoa, joka käyttää ympäristöystävällistä kaasua pääeristeenä, tyhjiön katkaisu, sulkee kaikki korkeajännitteiset osat (paitsi sisääntulevat/lähtevät laitteet) metallisäiliöön, jossa on lievä positiivinen paine, kiinteät käyttömäärät pienellä positiivisella paineella (≤0.04 MPa) palvelun jatkuvuus on vähintään LCS2A, ja se pystyy normaalisti katkaisemaan nimellisen oikosulkuvikavirran nollapaineolosuhteissa."Ympäristöystävällisissä kaasueristetyissä kojeistoissa käytetään muita kuin SF6-kaasuja (mukaan lukien kuiva ilma, typpi ja SF6-seokset) katkaisuteknologian eristysaineena yhdistettynä. Se on tällä hetkellä eniten käytetty ympäristöystävällisten kojeistotyyppi.

Ympäristöystävälliset kaasueristeiset metallikoteloidut kojeistot voidaan sovellustoimintojen perusteella jakaa rengaspääyksiköihin (RMU) ja kojeistoihin (kaasueristetyt kytkinlaitteet, C-GIS).

Pääeristysmateriaalit:

1. Kuiva ilma: N2:ta ja kuivaa ilmaa voidaan käyttää eristysaineina keskijännitekojeistoissa 12 kV - 40,5 kV asti. Kun kuivan ilman paine nostetaan noin kolminkertaiseksi SF₆-eristeen paineeseen verrattuna, eristysvaatimukset voidaan täyttää.

2. Typpi (N2): Puhdas N2 on yksi ympäristöystävällisimmistä eristysaineista, ja sitä on käytetty laajalti 12 kV:n ympäristöystävällisissä kaasueristetyissä kojeistoissa.

3. Muut ympäristöystävälliset kaasut: Näitä ovat 80 % N2/20 % O2-seokset, CO2, C3, C5 jne., joista osa on jo nähty kaupallisesti.

4. Rakenteeltaan ympäristöystävällinen kaasueristeinen kojeiston kaasusäiliö on hitsattu ohuista metallilevyistä, ja se tarjoaa yksinkertaisen valmistusprosessin, joka varmistaa tuotteen laadun yhdenmukaisuuden, vakauden ja toimintavarmuuden massatuotannon aikana, mikä on Kiinan yleisin lähestymistapa.

Ympäristöystävällisten kaasueristeisten kytkinlaitteiden rakentaminen

Ympäristöystävällinen kaasueristeinen kojeisto on modulaarinen.

Ympäristöystävällisen kaasueristeisen kojeiston sisätilat sisältävät pääasiassa seuraavat osat:

1. Kaasulla täytetty osasto (kaasusäiliö)

Kaasulla täytetty osasto on ympäristöystävällisen kaasueristeisen kojeiston ydinosa. Se on valmistettu tarkkuushitsatuista ruostumattomista teräslevyistä ja täytetty sisältä ympäristöystävällisillä kaasuilla, kuten kuivalla ilmalla tai typellä. Ensisijaiset jännitteiset osat (päävirtakisko) ja kytkimen runko on tiivistetty kaasusäiliön sisällä. Tämän kaasusäiliön suojaustaso voi saavuttaa IP67:n, eivätkä ulkoiset ympäristöolosuhteet vaikuta sen sisäpuolelle, sillä on lyhytaikainen vedenpitävä ja kondensoitumisen estokyky. Kaasusäiliö käyttää lievää ylipaineista (≤0,04 MPa) kaasueristystä, mikä vähentää kaasuvuodon todennäköisyyttä. Vaikka kaasusäiliössä tapahtuisi vuotovika, riittävä eristyslujuus voidaan säilyttää nollapaineessa ilman, että se vaikuttaa normaaliin toimintaan.

2. Pienjänniteosasto (instrumenttiosasto)

Pienjänniteosasto sijaitsee kaapin ylä- tai etuosassa, ja sitä käytetään toissijaisten laitteiden, kuten mikrotietokoneiden suojalaitteiden, älykkäiden ohjaimien ja mittauslaitteiden asentamiseen. Instrumenttiosasto voidaan varustaa mikrotietokoneen suojauksella ja muilla instrumenteilla, ja se voi toteuttaa "neljän kaukosäätimen" toimintoja (etämittaus, kaukomerkinanto, kauko-ohjaus, kaukosäätö), mikä tarjoaa automaatio- ja älykkyysominaisuuksia.

3. Kaapelilokero

Kaapelilokero sijaitsee kaapin pohjassa ja sitä käytetään tulo- ja lähtökaapeleiden liittämiseen. Se voi myös sijoittaa laitteita, kuten ylijännitesuojat ja jännitemuuntajat. Tulo- ja lähtöliitännät käyttävät pistokekaapeliliitäntöjä, jotka on täysin eristetty ja suojattu, mikä varmistaa käyttöturvallisuuden.

Toimintamekanismin lokero

Käyttömekanismiosastoon asennetaan erottimen ja pääkytkimen jousikäyttömekanismit mahdollistaen sekä manuaalisen että sähköisen käytön. Mekanismi on integroitu kytkimeen lukituksen aikaansaamiseksi. Käyttömekanismissa on vähemmän osia, mikä vähentää siirtoyhteyksiä ja parantaa luotettavuutta.

4. Pääkomponentit

Keskeisiä sisäisiä osia ovat tyhjiökatkaisin, erotin, maadoituskytkin, päävirtakisko, ylijännitesuoja jne. Nämä sijoitetaan suljetun kaasusäiliön sisälle toiminnallisina yksiköinä, jotka muodostavat jokaisen kaasulla täytetyn osaston.

Sovellusskenaariot

1. Kaupunkien jakeluverkot

Ympäristöystävällisiä kojeistoja käytetään laajimmin kaupunkien jakeluverkoissa. Perinteisiin keskijännitekojeistoihin verrattuna ympäristöystävällisillä kaasueristetyillä kojeistoilla on pieni jalanjälki, korkea turvallisuussuorituskyky ja vahva kestävyys ankaria ympäristöjä vastaan, mikä antaa sille suuria etuja kaupunkialueilla, joilla on niukkoja maavaroja. Ympäristöystävällisiä kaasueristeisiä kojeistoja käytetään laajalti kaupunkien asuinalueilla, liikealueilla ja sähköasemilla.

2. Uusiutuvan energian ala

Ympäristöystävällisille kojeistoille on uusiutuvan energian nopeimmin kasvava kysyntä. Tuuli- ja aurinkovoimaloiden verkkoliitännät kohtaavat usein jännitteenvaihteluita. Ympäristöystävälliset kaasueristetyt rengaspääyksiköt ja C-GIS voivat vastata tarkasti laajamittaisen uusiutuvan energian kantaverkkoliitännän luotettavaan jakelutarpeeseen. Pääsovelluksia ovat:

Offshore tuulivoima, onshore tuuli/PV ja energian varastointijärjestelmät.

3. Palvelinkeskukset

Palvelinkeskuksilla on erittäin korkeat vaatimukset virransyötön luotettavuudelle ja vihreälle ympäristönsuojelulle. Ympäristöystävälliset kojeistot voivat täyttää kaksinkertaiset vaatimukset: erittäin luotettava tehonjakelu ja vähähiilinen toiminta.

4. Liikenneinfrastruktuuri

Ympäristöystävällisiä kojeistoja käytetään laajalti kuljetusinfrastruktuureissa, kuten metroissa, suurnopeusjunateissä, lentokentillä, moottoriteillä jne.

5. Äärimmäiset ympäristösovellukset

Ympäristöystävälliset kaasueristeiset kojeistot soveltuvat erityisesti alueille, joilla on ankarat käyttöympäristöt, kuten rannikkoalueet, kosteat, korkeat lämpötilat, ankarat kylmät, korkeat, kemiallisesti syövyttävät kaasut tai erittäin saastuneet alueet.

Ympäristöystävällinen kaasueristeinen kojeisto VS  SF₆Kaasueristeinen  kojeisto

Alla on kattava vertailu SF₆-kaasueristeisistä kojeistoista (SF₆ GIS), ympäristöystävällisistä kaasueristeisistä kojeistoista (ympäristöystävällinen GIS).  Nämä kaksi teknistä reittiä ovat tärkeimmät vaihtoehdot keskijännitejakelussa. Kummassakin on merkittäviä eroja eristysväliaineessa, rakenteessa, eduissa ja rajoituksissa.

Miksi valita ympäristöystävälliset Contenele 24KV kytkinlaitteet?

Contenelesin ympäristöystävällinen kojeisto on ihanteellinen jakeluvaihtoehto hiilineutraaliustavoitteiden saavuttamiseksi:

• Ympäristöystävällinen johtajuus: Käyttää typpeä (N₂) tai kuivaa ilmaa SF₆:n sijaan, ei kasvihuonekaasupäästöjä. Tunnustettu "2024 vihreän teknologian innovaation tyypilliseksi tapaukseksi".
• Turvallinen ja luotettava: IP67-suojausluokka, normaali toiminta nollapaineella, mekaaninen käyttöikä jopa 11 000 käyttökertaa ja 42 kV jännitteen kesto nollapaineessa.
• Suuri kapasiteetti ja kompakti: vain 600 mm leveä, maksimisyöttövirta jopa 3 150 A, joka täyttää helposti suurvirran jakelutarpeet
• Älykäs ja huoltovapaa: Toiminta perustuu älykkääseen alustaan, ja sen laatu, turvallisuus, luotettavuus ja elinikäinen huoltovapaa.
• Laaja sovellus: sijoittuu 35 kV:n ympäristöystävällisten, korkeapainekaasueristeisten kytkinlaitteiden huippuluokkaan, SPIC:n ja Huanengin projektien voittoprosentti on 18 %, ja vuotuinen tuotantokapasiteetti on 10 000 yksikköä toimituksen varmistamiseksi.

Tuotantotyöpaja

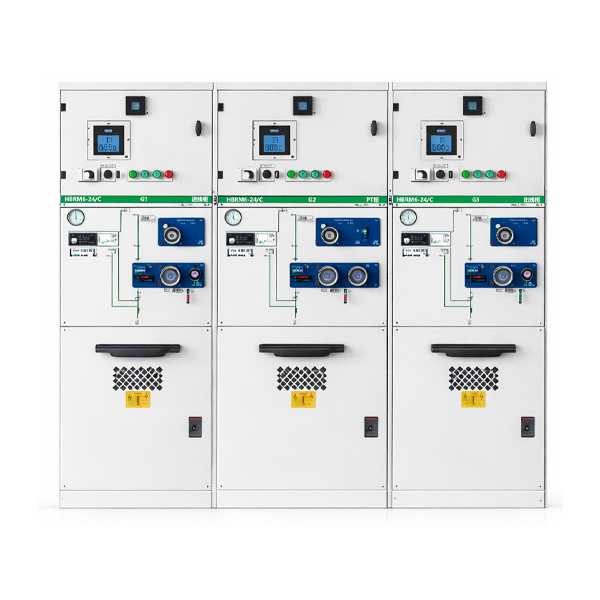

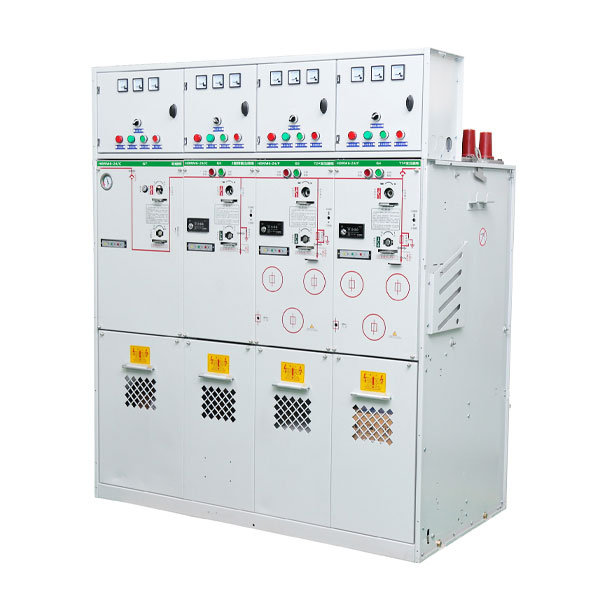

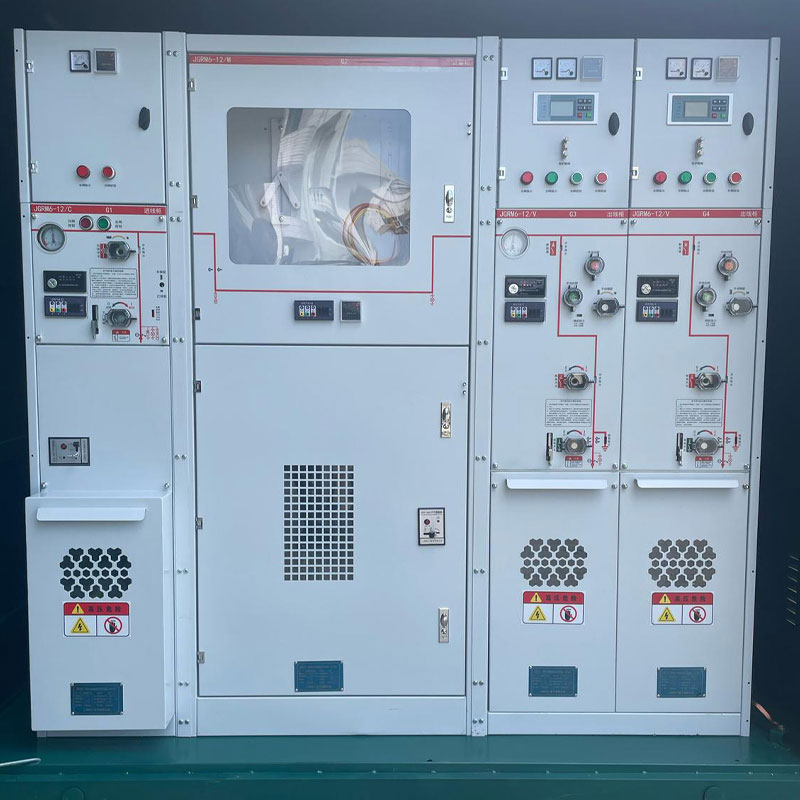

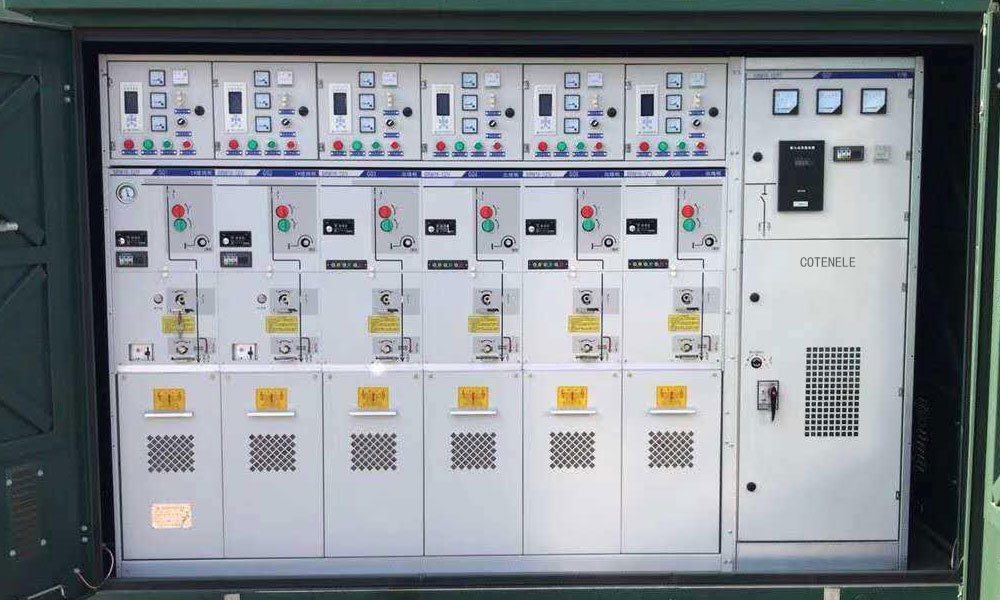

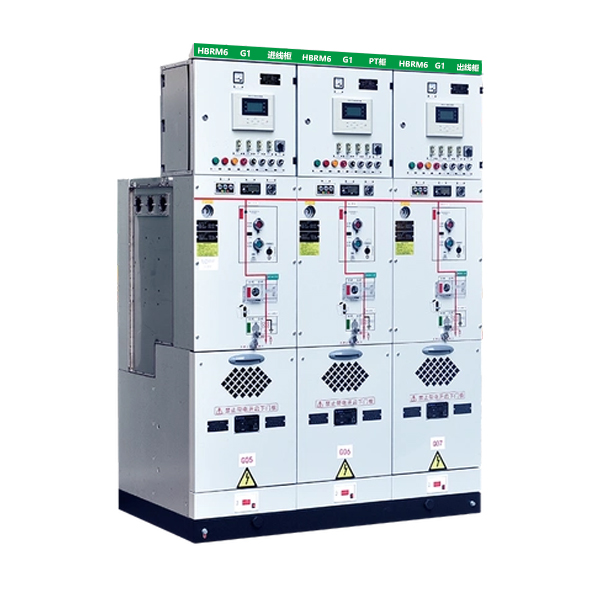

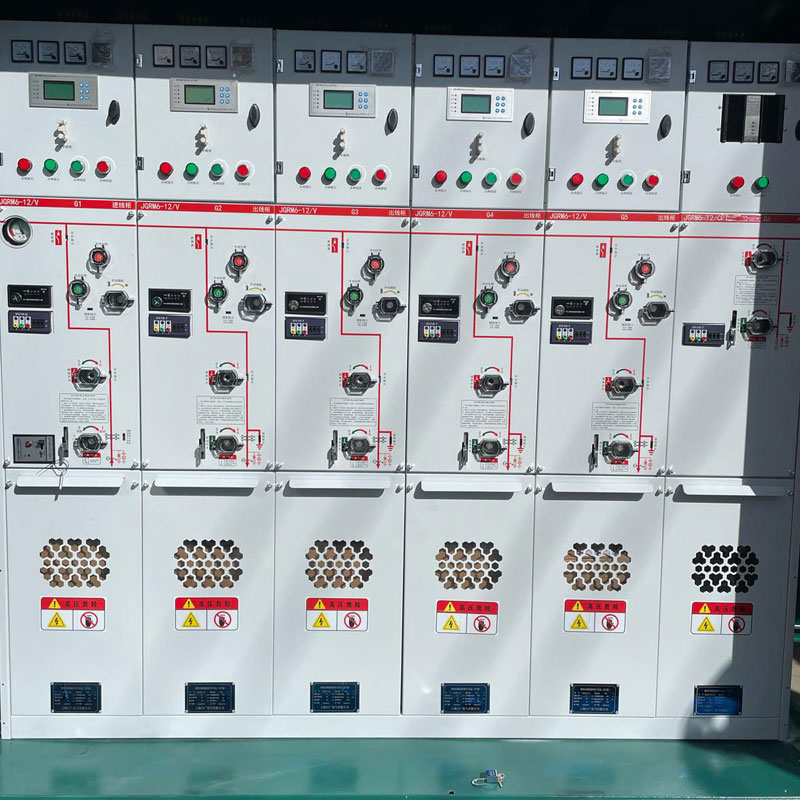

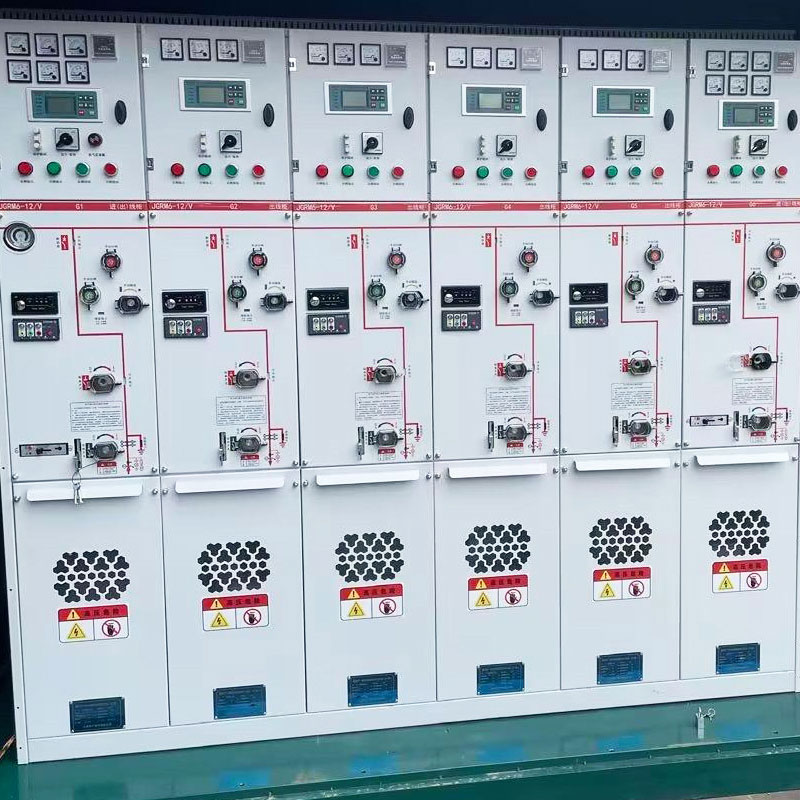

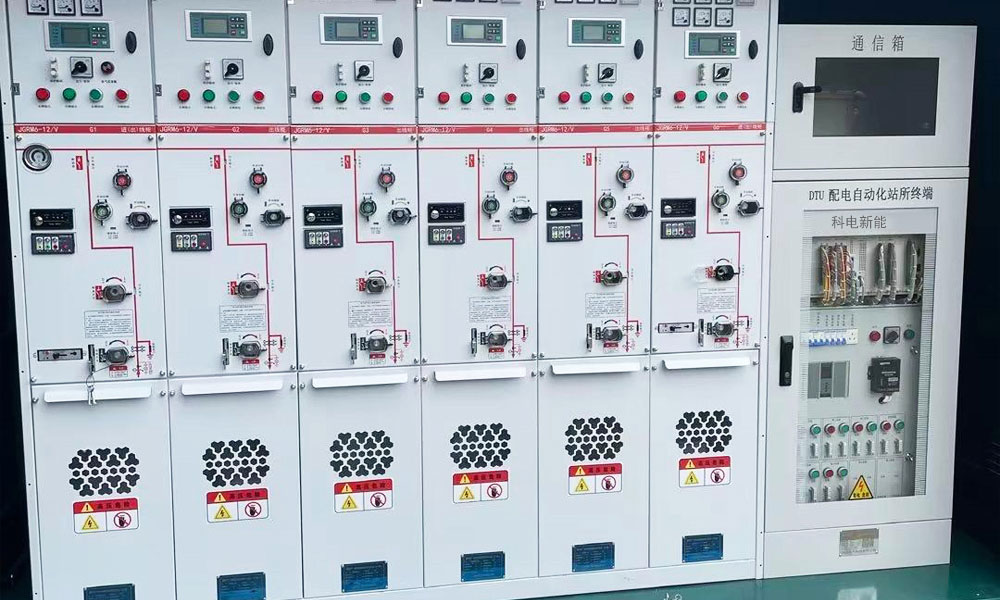

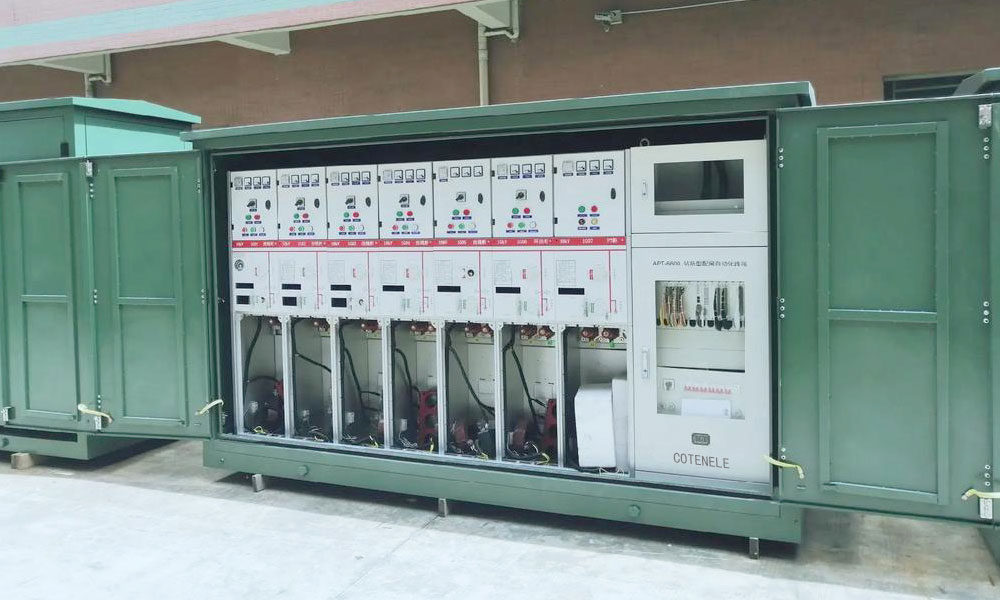

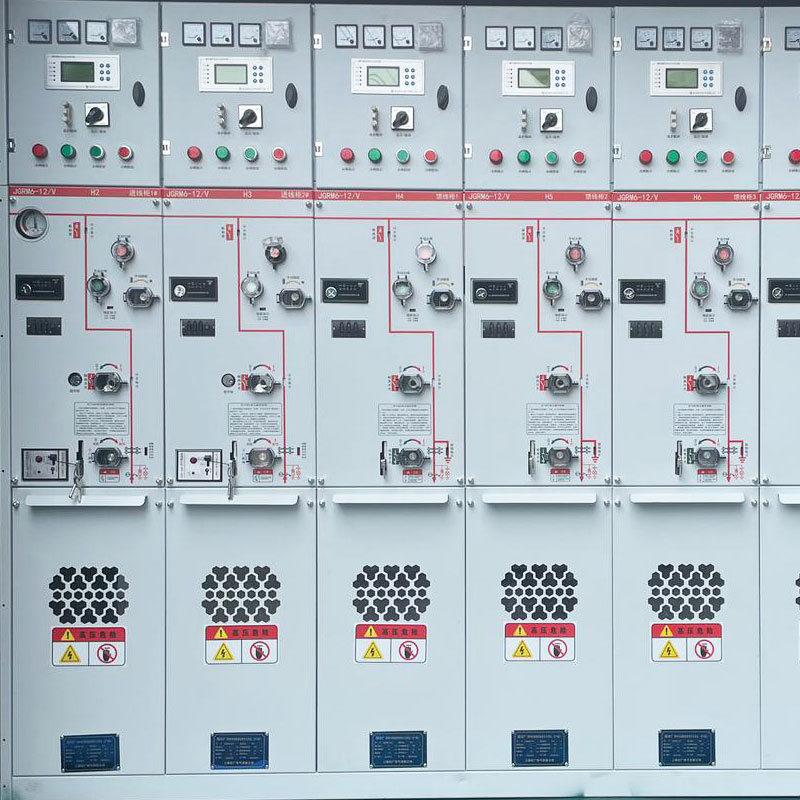

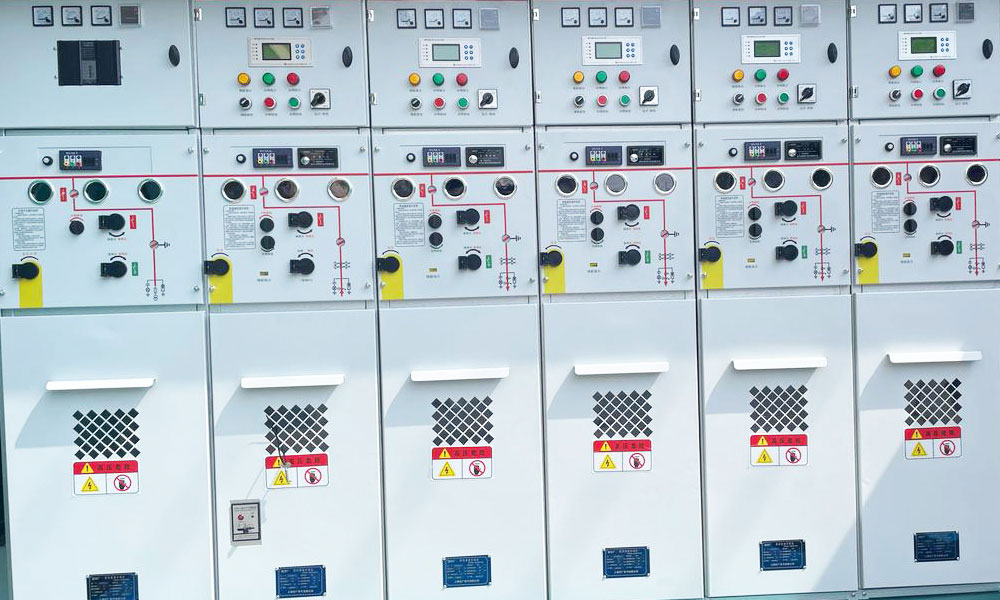

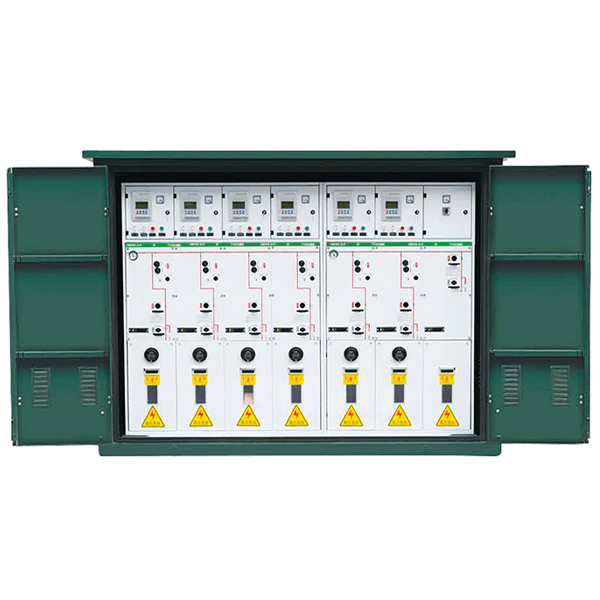

Tuote näyttää:
