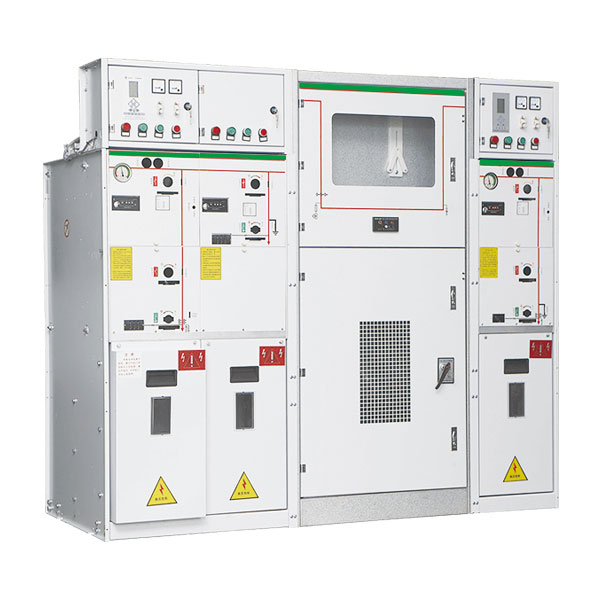

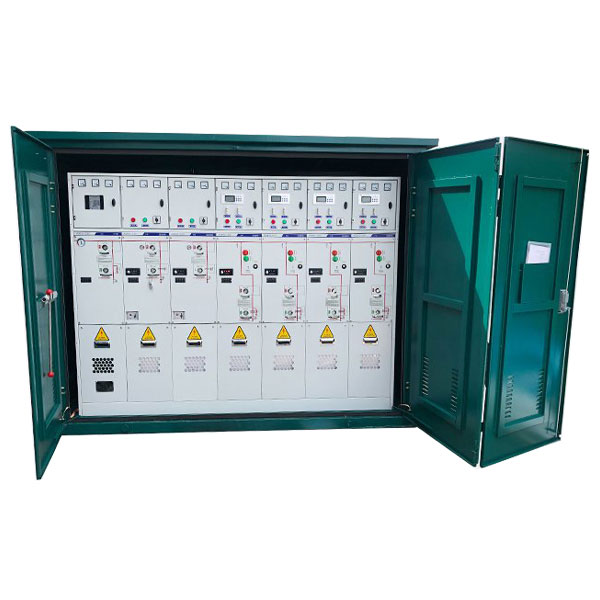

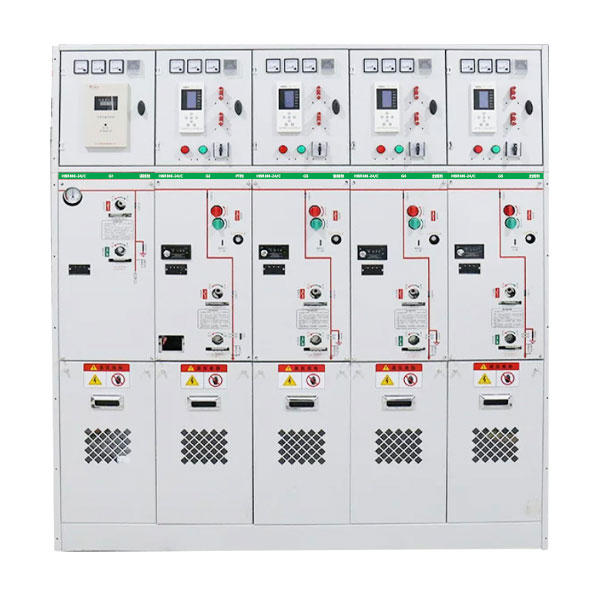

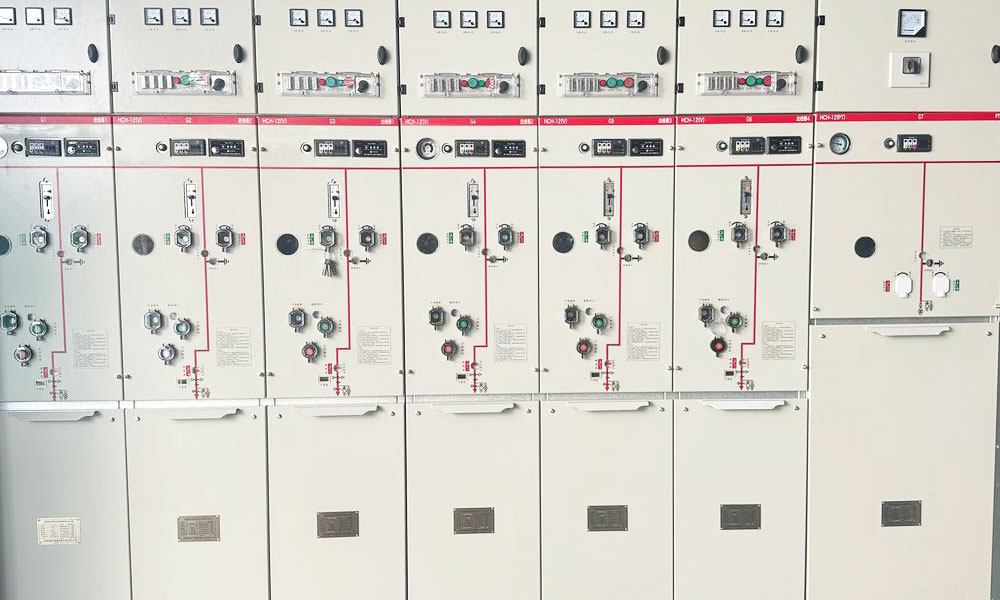

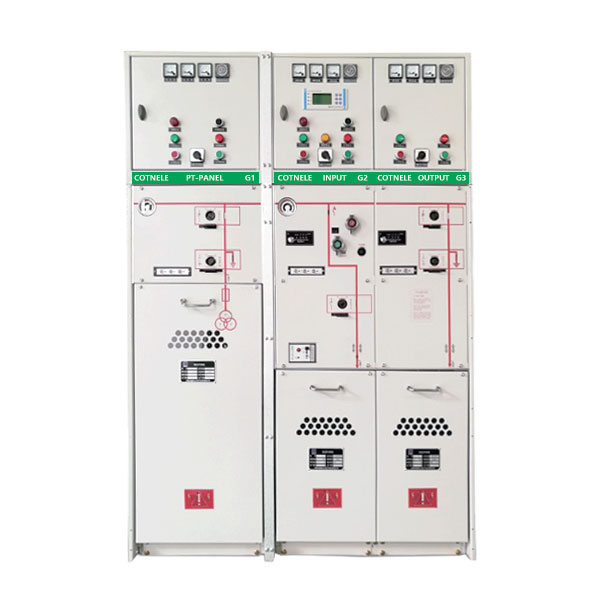

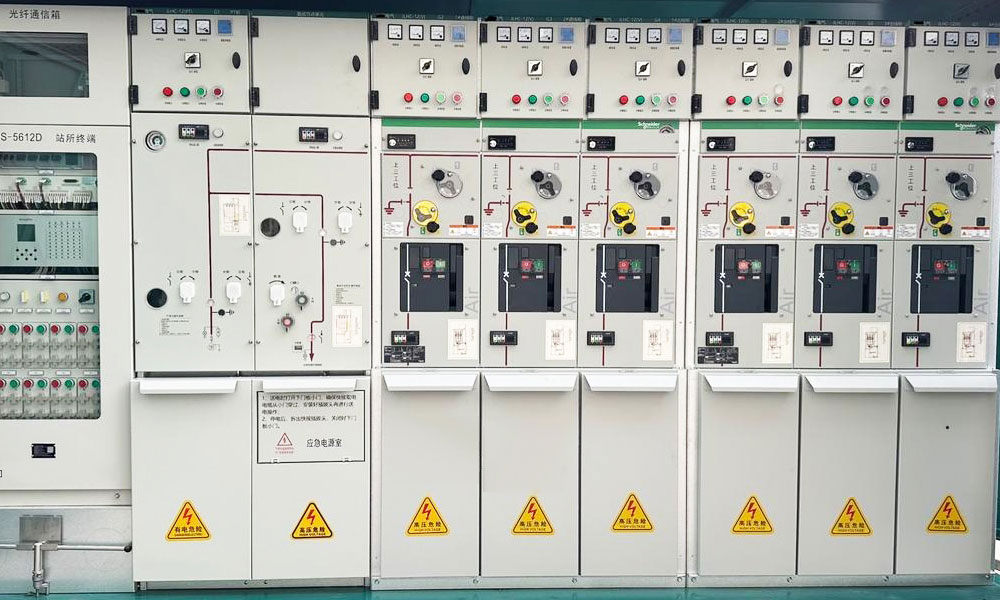

12KV:n ympäristöystävällinen kaasueristetty kytkinlaite

Ympäristöystävällisten kytkinlaitteiden markkinaosuuden kasvaessa maailmanlaajuisesti Cotenelesta on tullut yksi tärkeimmistä 12KV:n ympäristöystävällisten kaasueristeisten kytkinlaitteiden toimittajista energiateollisuudessa.

12 kV:n ympäristöystävällisellä kaasueristeisellä kojeistolla tarkoitetaan 12 kV:n nimellisjännitteisissä voimajärjestelmissä sähköenergian vastaanottamiseen ja jakeluun tarkoitettuja metallikoteloituja kojeistoja, joissa eristys- ja kaarensammutusväliaine ei ole ensisijaisesti SF₆ (rikkiheksafluoridi, voimakas kasvihuonekaasu). Sen sijaan se käyttää teknologioita, kuten kuivaa ilmaa, typpeä, ympäristöystävällisiä kaasuseoksia tai kiinteitä eristemateriaaleja, joiden tarkoituksena on vähentää tai eliminoida kasvihuonekaasupäästöjä ja ympäristön saastumista. Ympäristöystävälliset kaasueristetyt kojeistomme täyttävät asiaankuuluvat kansainväliset standardit, kuten IEC 62271， (EU) 2024/573ANSIMA. standardit

Miksi ympäristöystävällinen?

Ydin "ympäristöystävällisyys" näkyy:

• Ympäristöystävällinen eristysaine: Sf6-vapaa, pääosat, kuten kytkin, virtakiskot, on suljettu ruostumattomasta teräksestä valmistettuun kaasusäiliöön, joka on täytetty ympäristöystävällisellä kaasulla, kuten kuivalla ilmalla ja N2:lla. Tyhjiökatkaisijat käsittelevät oikosulkukatkaisun. Kuiva ilma tai typpi, jonka globaali lämpenemispotentiaali (GWP) on lähellä nollaa. Kaasu voidaan elinkaarensa lopussa päästää suoraan ilmakehään ilman erityistä talteenottoa.
• Kierrätettävät materiaalit: Yli 90 % materiaaleista voidaan kierrättää tuotteen elinkaaren päätyttyä, mikä voi vähentää resurssien hukkaa ja ympäristön saastumista.
• Vähähiilinen käyttö: Jotkut mallit vähentävät energiankulutusta optimoidun suunnittelun ja luonnollisen konvektiojäähdytyksen (ilman tuulettimen) ansiosta.

Työolosuhteet

1. Ympäristön lämpötila: maksimi +40°C, minimi -50°C

2. Ilman suhteellinen kosteus: päivittäinen keskiarvo enintään 95 %, kuukauden keskiarvo enintään 90 %

3. Korkeus ≤1500 m (normaalilla täyttöpaineella)

4. Seisminen intensiteetti ei ylitä magnitudia 8

5. Paikat, joissa ei ole tulipaloa, räjähdystä, voimakasta saastumista, kemiallista korroosiota ja voimakasta tärinää

Erikoisehdot:

• Erikoiskäyttöolosuhteista, jotka poikkeavat normaaleista käyttöolosuhteista, on sovittava valmistajan ja loppukäyttäjän välillä. Poikkeuksellisen ankarissa käyttöympäristöissä neuvotteleminen valmistajan ja toimittajan kanssa on pakollista.
• Kun sähkölaitteet asennetaan yli 2000 metrin korkeuteen, on oltava erityinen merkintä, jotta kotelorakennetta voidaan säätää valmistuksen aikana.

Tärkeimmät tekniset parametrit

Ympäristöystävällisen kojeiston/RMU:n rakenne?

12 kV:n ympäristöystävällinen kojeisto on tyypillisesti modulaarinen, ja siinä on joustava yhdistelmä toiminnallisia yksiköitä, jotka voidaan tiivistää yhteiseen kaasusäiliöön tai erikseen. Rakenne voidaan järjestää ylä- tai alaeristyksellä. Pääkomponentit on jaettu seuraaviin osiin:

Osastot

1. Kaasueristetty osasto: Kojeiston ydinsuljettu kammio, täytetty kuivalla ilmalla tai typellä. Kaikki ensisijaiset jännitteiset osat (virtakiskot, kytkimet, liitännät) on täysin tiivistetty, ja niiden suojausluokka on IP67, eikä ulkoinen ympäristö vaikuta niihin.

2. Mekanismiosasto: Sijaitsee kaasueristetyn osaston ulkopuolella, ja siinä on käyttömekanismit ja toissijaiset komponentit paikallista ja etäkäyttöä varten.

Kaapeliosasto: Kaapeliosaston päätoimintoa käytetään tulo- ja lähtevien kaapelien yhdistämiseen, jotka sijaitsevat yleensä kojeiston pohjassa ja on varustettu havaintoikkunoilla, valaistuslaitteilla ja mekaanisilla lukituslaitteilla turvallisuuden vuoksi.

3. Pienjänniteosasto (instrumenttirasia): Pienjänniteosasto (instrumenttirasia) sijaitsee yleensä kojeiston yläosassa ja sitä käytetään pääasiassa toissijaisten laitteiden, kuten suojareleiden, älykkäiden valvontamoduulien ja energiamittareiden, asentamiseen.

4. Paineenalennuskanava: Paineenalennuskanava sijaitsee kaasueristetyn kammion toisella puolella ja on varustettu murtolevyillä, jotka voivat vapauttaa paineen turvallisesti äärimmäisissä vikatilanteissa käyttäjien ja laitteiden turvallisuuden varmistamiseksi.

Sisäiset ydinkomponentit:

1. Tyhjiökatkaisin: Katkaisijan tai kuorman katkaisijan kaaren sammutusydin. Se sammuttaa valokaaren korkeassa tyhjiössä tarjoten pitkän käyttöiän, huoltovapaan toiminnan ja hyvän katkaisukyvyn.

2. Kolmiasentoinen erotin: Integroi suljetut, eristetyt ja maadoitetut asennot. Usein yhdistettynä tyhjökytkimen kanssa piirikytkentää ja turvallista eristystä varten. Ero ylemmän ja alemman eristyksen välillä on sen asennossa suhteessa katkaisijaan.

3. Päävirtakisko: Johtimet sähköenergian keräämiseen ja jakeluun. Sivu- tai ylälaajennusliitännät mahdollistavat joustavan yhdistämisen ja laajentamisen kojeistoyksiköiden välillä.

4. Käyttömekanismi: Tarjoaa virtaa kytkimen avaamiseen/sulkemiseen ja sisältää täydellisen "viiden eston" mekaanisen lukitusjärjestelmän.

5. Älykkäät valvonta- ja suojalaitteet : Sisältää kaasunvalvontalaitteet, jännitteen ilmaisimet, virta-/jänniteanturit, mikroprosessoripohjaiset integroidut suojareleet ja älykkäät online-valvontaratkaisut (tiheysreleet, painemittarit, lämpötilan ja kosteuden valvonta), jotka tukevat jakeluautomaatiota ja kauko-ohjausta.

6. Muut komponentit: Kaapelipäätteet, ylijännitesuojat, instrumenttimuuntajat jne.

Luokitus

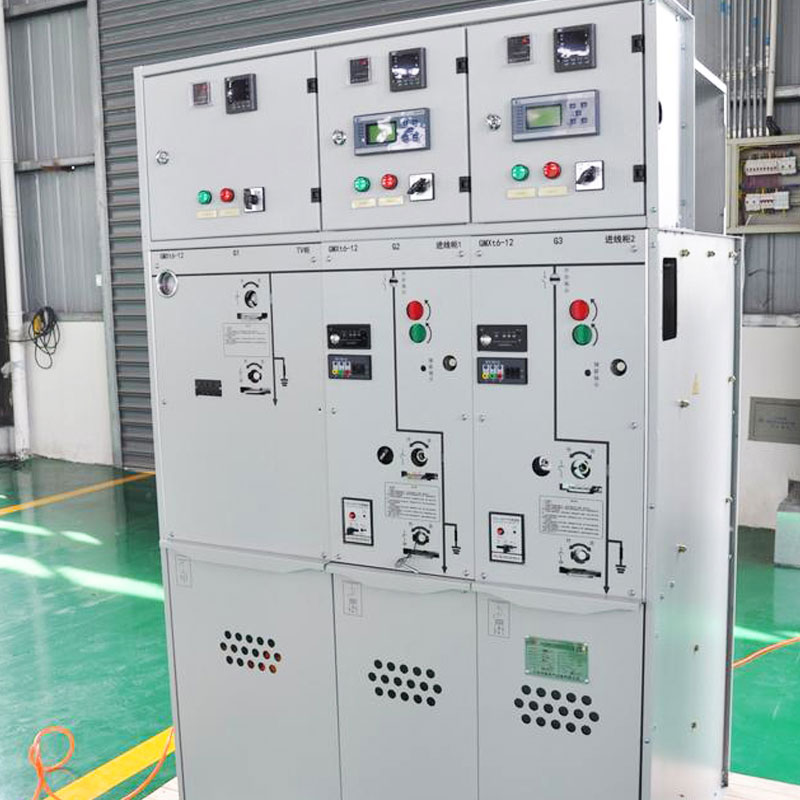

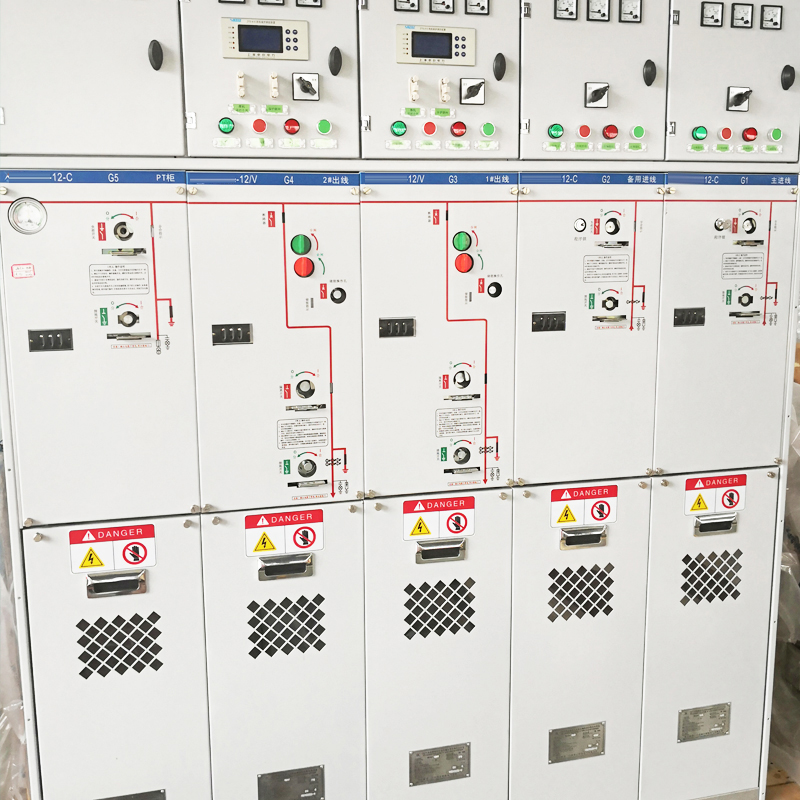

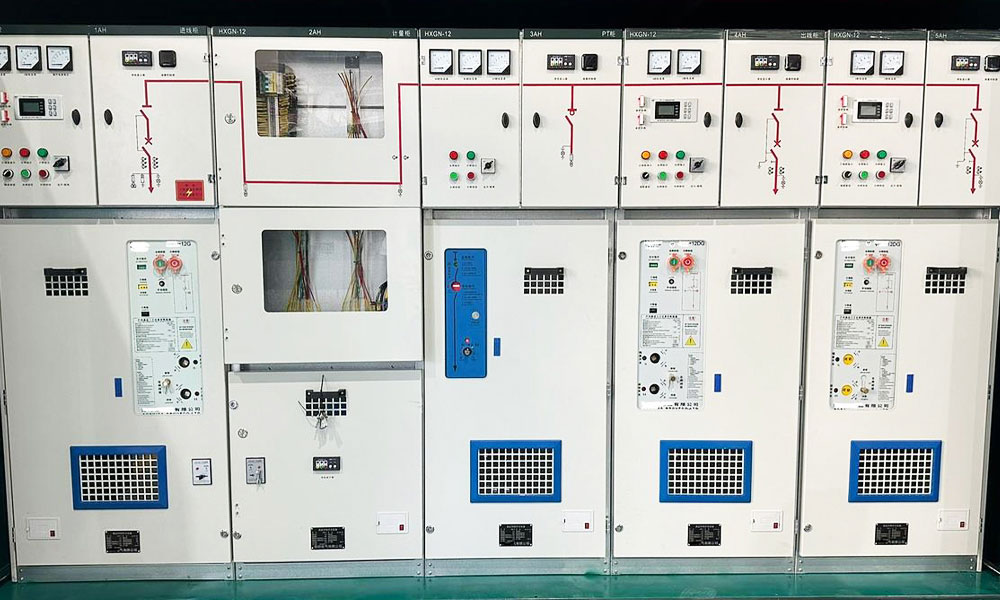

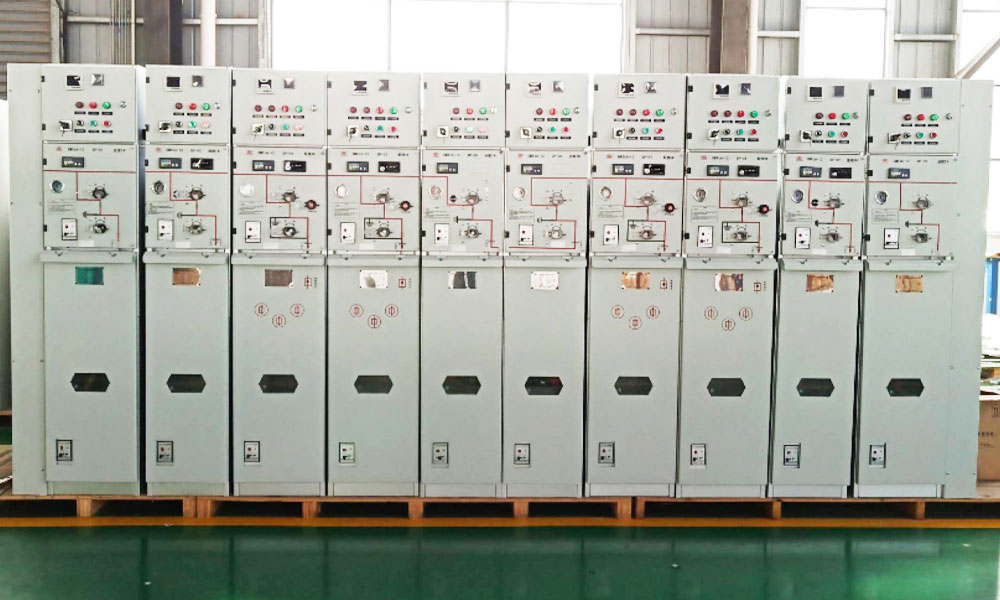

Meidän työpajamme

Tärkeimmät tuotteen edut

1. Vihreä ja ympäristöystävällinen

Eristysaine GWP lähellä nollaa tai nollaa; täysin SF₆-vapaa, ei kasvihuonekaasupäästöjä; materiaalien korkea kierrätettävyys.

2. Turvallinen ja luotettava

Täysin eristetty ja tiivistetty - jännitteiset osat, joihin ulkoinen ympäristö ei vaikuta; täyttää eristysvaatimukset jopa nollapaineessa; korkea suojaluokitus (IP67 kaasusäiliölle); täydellinen viiden estävän lukitus.

3. Kompakti rakenne

Tilavuus verrattavissa samantyyppisiin SF₆-kojeistoihin (leveys voi olla 460 mm, 420 mm jne.); pieni jalanjälki; voidaan asentaa seinään, mikä säästää merkittävästi sähköaseman tilaa.

4. Huoltovapaa tai vähän huoltoa vaativa

Tyhjiökatkaisijoiden pitkä käyttöikä (esim. 10 000 mekaanista toimintoa); HV-eristysosat, jotka eivät ole alttiita ikääntymiselle; pääkomponentit eivät vaadi säännöllistä huoltoa; pienentyneet käyttökustannukset.

5. Vahva sopeutumiskyky ympäristöön

Vakaa toiminta vaikeissa olosuhteissa: korkea korkeus, äärimmäinen kylmä, kosteus, saastuminen, rannikon suolasumu, voimakkaat hiekkamyrskyt.

6. Korkea älykkyystaso

Tukee online-seurantaa ja varhaista varoitusta kaasun paineesta, lämpötilasta, kosteudesta, virrasta, jännitteestä; integroi jakeluautomaation ja IoT-toiminnot.

7. Joustava laajennus

Modulaarinen rakenne tukee sivulaajennusta, ylälaajenemista, yhteistä kaasusäiliötä tai erillisiä kaasusäiliöitä; kätevä asennus ja liitäntä paikan päällä.

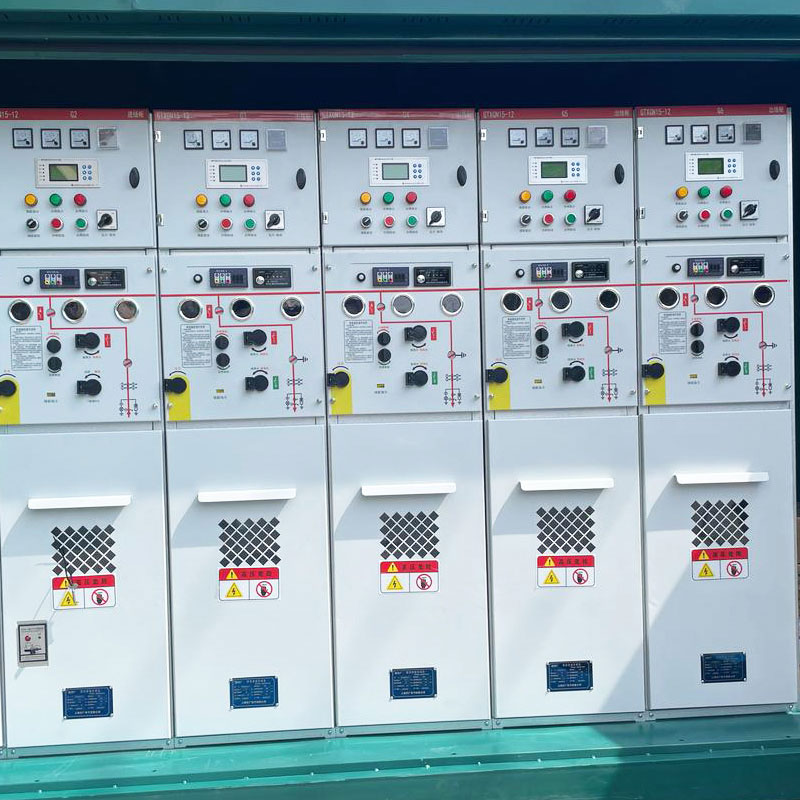

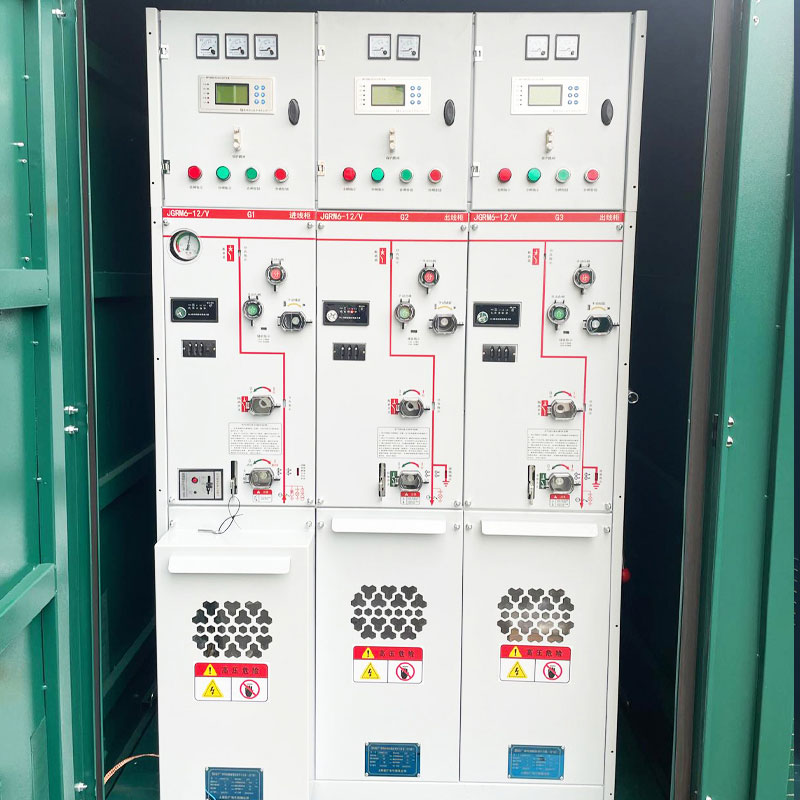

Tuotteet Esitykset
