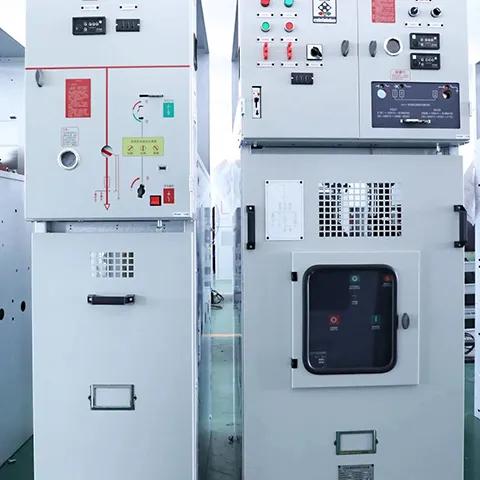

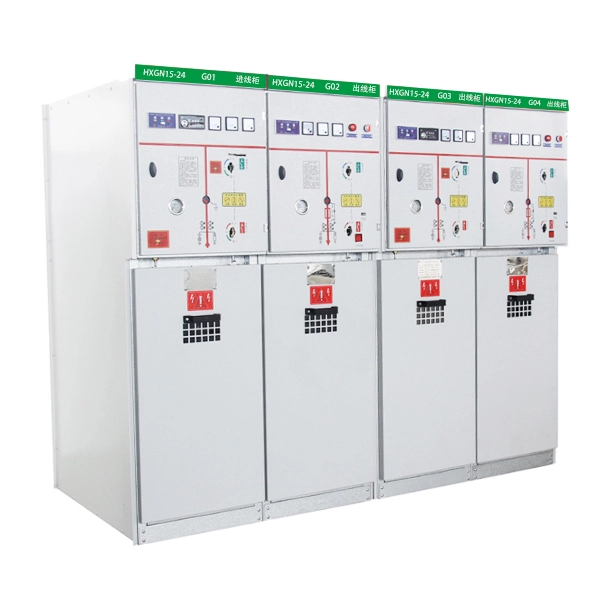

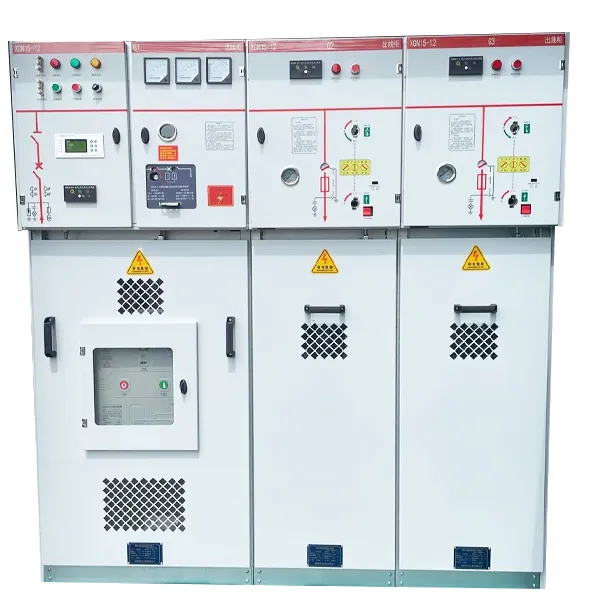

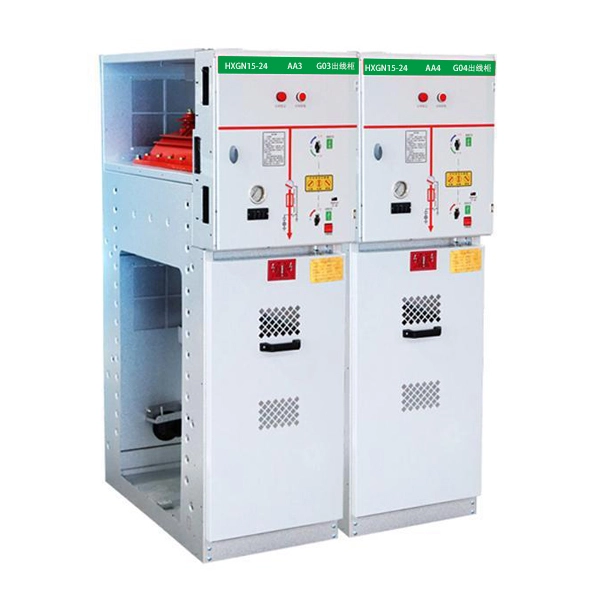

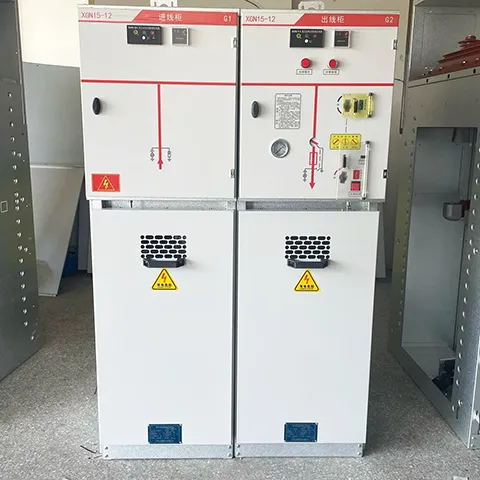

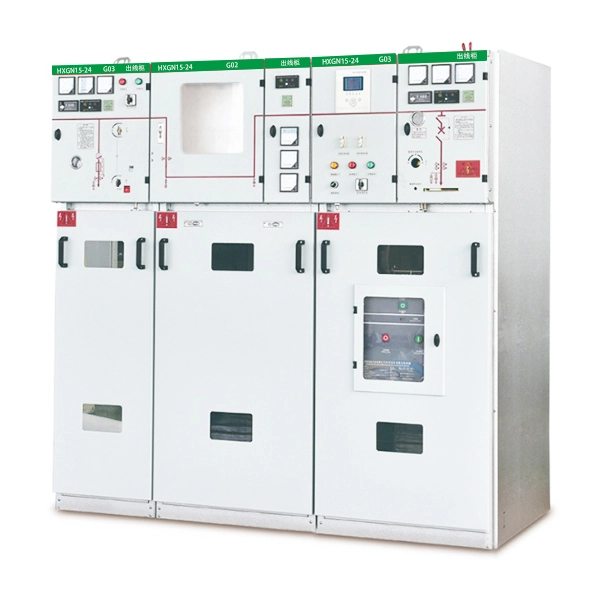

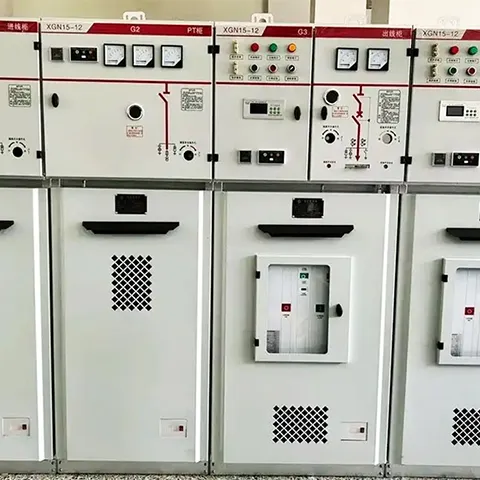

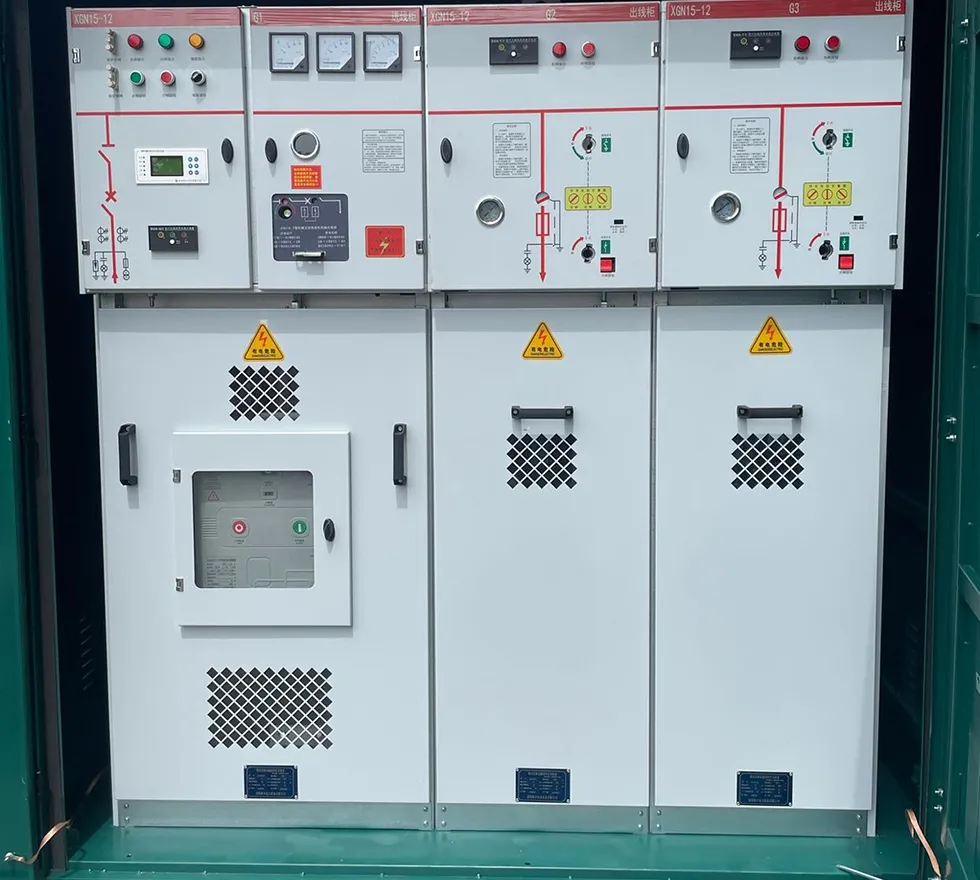

22KV:n keskijänniterengaspääyksikön RMU-paneeli

Ring-pääyksikkö on yksi Cotenelen valmistamista ydintuotteista, voimme tarjota RMU-yksiköitä, joiden jännite on 3,6 kv - 40,5 kv. XGN15-24-sarjan 22KV-keskijänniterengaspääyksikkö RMU-paneeli on suunniteltu kolmivaiheisiin AC 50 Hz -virranjakelujärjestelmiin, joiden nimellisjännite on 24 kV. Koko rengaspääyksikön kaappi käyttää ilmaeristystä virtakiskojärjestelmää varten. Nykyaikaisiin jakeluverkkoihin kehitetty XGN15-24 RMU on kompakti, laajennettava ja skaalautuva metallikoteloitu kojeistoratkaisu, joka soveltuu jakeluautomaatiosovelluksia varten. Tuote täyttää täysin IEC 62271-200 -standardit ja kaupunkien sähköverkkojen saneeraus- ja teollisuuden sähkönjakeluhankkeiden vaatimukset.

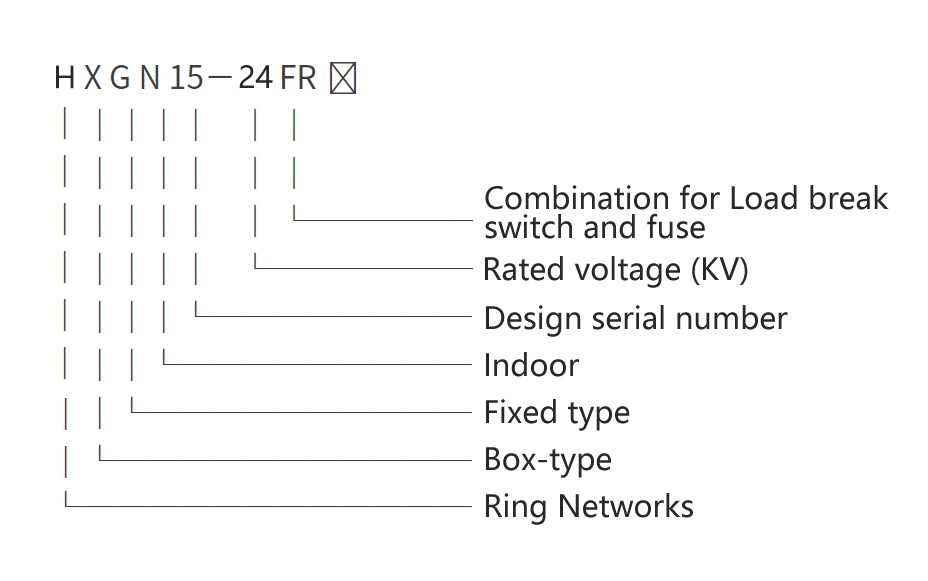

Malli ja merkitykset

Työolosuhteet

1. Ympäristön lämpötila-alue:Yläraja on +40 °C ja alaraja -25 °C. Minkään 24 tunnin aikana mitattu keskilämpötila ei saa ylittää +35 °C.

2. Suhteellinen kosteus:Päivittäinen keskimääräinen suhteellinen kosteus ei ylitä 95 % ja kuukauden keskimääräinen suhteellinen kosteus jää alle 90 %.

3. Korkeus:Korkeus enintään 1 000 m merenpinnan yläpuolella.

4. Ilmastointi:Ympäröivässä ilmassa ei ole merkittävää pölyn, savun, syövyttävien tai syttyvien kaasujen, höyryn tai suolasuihkun aiheuttamaa saastumista.

5. Tärinä ja seismiset olosuhteet:Ulkoiset tärinät tai maan liikkeet ovat merkityksettömiä, eikä niillä ole mitattavissa olevaa vaikutusta laitteistoon.

Tekniset parametrit

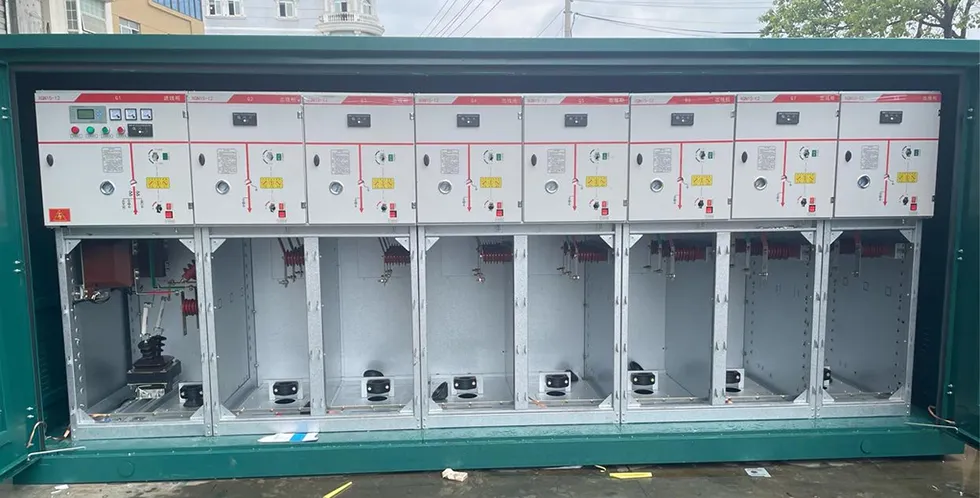

XGN15-24:n tuoterakenne

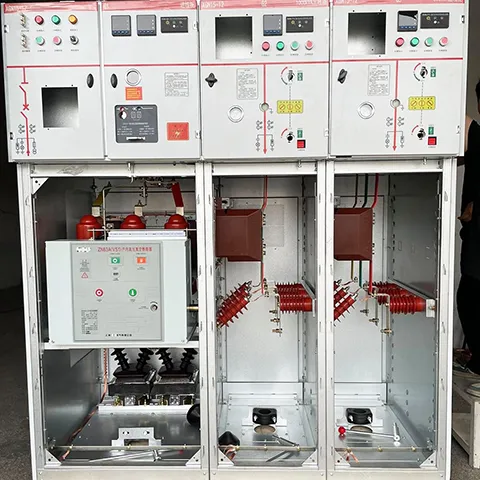

XGN15-24 22KV keskijänniterenkaan pääyksikön RMU-paneeli koostuu neljästä päätoiminnallisesta osasta, jokaisella osalla on eri roolit kojeistossa:

1. Virtakiskotila

Virtakiskotila sijaitsee renkaan pääyksikön yläosassa. Päävirtakiskot on kytketty toisiinsa ja kulkevat koko rengaspääyksikön rungon läpi. Tämän osaston päätehtävä on tehokas virrankeruu ja -jakelu useiden toisiinsa kytkettyjen yksiköiden kesken.

2. Kuormakytkinlokero (pääkytkinlokero)

Kuormankatkaisijat (kuten FLN36-24 tai FLN56) asennetaan yleensä tähän osastoon pääkytkinlaitteistoksi. Kuormituskatkaisimen vaippa on valettu epoksihartsista ja täytetty rikkiheksafluoridikaasulla eristävänä väliaineena. Kuoren päällä on tarkkailuikkuna. Lisäksi osasto voidaan varustaa asiakkaan tarpeiden mukaan myös rikkiheksafluoridikaasun tiheysmittarilla tai kaasun tiheysmittarilla hälytyskoskettimilla.

3. Kaapelilokero

Kaapeliosastoissa on yleensä riittävästi tilaa kaapeleiden helppoon liittämiseen. Sekä yksi- että kolmijohtimiset kaapelit voidaan kytkeä yksinkertaisten suojaamattomien kaapeliliittimien kautta. Tähän lokeroon voidaan asentaa myös muita komponentteja, kuten salamansuojat, virtamuuntajat ja maadoituskytkimet. Osaston ovessa on havainnointiikkunat ja turvalukituslaitteet, ja pohjalevyssä on tiivistekansi, sopivan kokoiset kaapelinkiristimet ja tukikehykset. Kaapeliasennusta varten pohjalevy ja etukehys puretaan.

4. Pienjänniteohjausosasto

Pienjänniteosastolla on sekä lukitusjärjestelmän että ohjauspaneelin roolit. Siinä on jousikäyttömekanismi asennonosoittimella ja mekaaniset lukituslaitteet. Osasto voidaan varustaa myös apukoskettimilla, laukaisukeloilla, hätälaukaisumekanismeilla, kapasitiivisilla live-näytöillä, näppäinlukoilla ja sähkökäyttölaitteilla. Koko pienjänniteosasto voidaan tarvittaessa vaihtaa, tämä modulaarinen rakenne voi parantaa huollettavuutta.

5. Lukitusmekanismit

Pienjänniteosasto on varustettu viisiasentoisella mekaanisella lukitusjärjestelmällä, joka estää virheellisen toimintajakson. Tämä kattava lukitusrakenne varmistaa käyttöturvallisuuden.

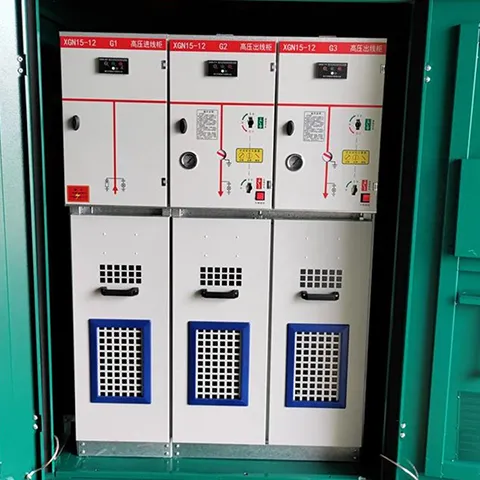

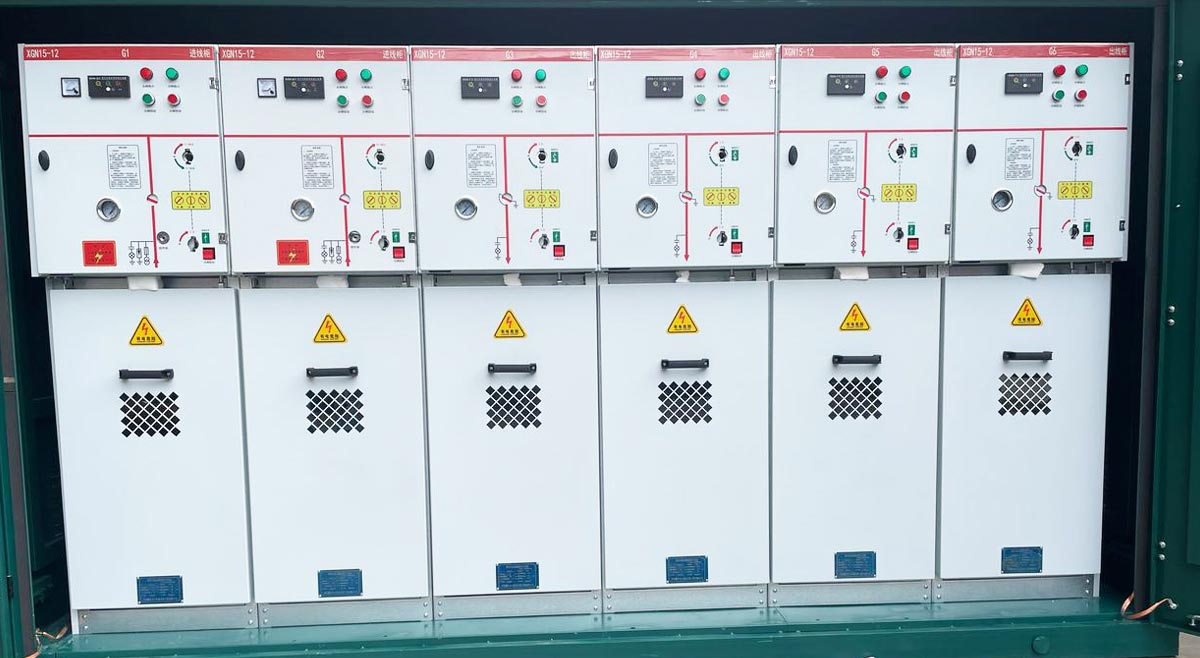

Tuotenäyttelyt
