22KV MV kaasueristetty Gis-kytkinlaite

Tärkeimmät tekniset parametrit

Käyttöolosuhteet

1. Ympäristön lämpötila-alue:-40°C - +40°C.

2. Suhteellinen kosteusolosuhteet:Päivittäinen keskimääräinen suhteellinen kosteus ≤ 95 %, kuukauden keskimääräinen suhteellinen kosteus ≤ 90 %.

3. Korkeusvaatimus:Asennuskorkeus saa olla enintään 2000 metriä. Korkeammissa sovelluksissa tietty korkeusarvo on ilmoitettava selvästi.

4. Seisminen kapasiteetti:Maanjäristyksen voimakkuus ei ylitä magnitudia 8.

5. Asennuspaikan ehdot:Laitteet tulee asentaa paikkoihin, joissa ei ole palovaaraa, räjähdysvaaraa, vakavaa saastumista, kemiallista korroosiota ja voimakasta tärinää.

6. Suojausasteet:IP67 SF₆-kaasuosastolle, IP67 sulakkeelle ja IP3X kojeistokotelolle.

Tuotteen rakenne ja toimintaperiaate

Ydinrakenne:

22KV MV kaasueristeisen Gis-kytkinlaitteen erottuvin piirre on sen täysin suljettu, täysin eristetty rakenne. Ydinkomponentti on kaasutiivis säiliö, joka on valmistettu 3 mm paksusta ruostumattomasta teräksestä, joka on hitsattu laserilla. Tämä säiliö toimii tukevana "linnoituksena", joka sulkee sisäänsä kaikki korkeajännitteiset osat ja täyttää ne eristävällä kaasulla saavuttaen IP67-suojausluokituksen, mikä tarkoittaa, että se kestää lyhyenkin veteen upotuksen.

Täydellinen 22 kV GIS koostuu tyypillisesti useista toiminnallisista yksiköistä:

1. C-unit (Load switch unit) – muodostaa ja katkaisee normaaleja kuormitusvirtoja.

2. F-yksikkö (kuormakytkin-sulakeyhdistelmäyksikkö) – tarjoaa oikosulkusuojauksen, tyypillisesti muuntajille.

3. V-yksikkö (Circuit breaker unit) – pystyy muodostamaan, kuljettamaan ja katkaisemaan sekä normaaleja että vikavirtoja (oikosulku).

4. Apuyksiköt – mukaan lukien virtakiskoliitäntä, mittaus, PT (jännitemuuntaja) yksiköt.

Nämä yksiköt ovat joustavasti yhdistettävissä sivu- tai ylälaajennuksella erilaisiin verkkokokoonpanoihin.

Toimintaperiaate:Kaasueristys + tyhjiökaarisammutus

Eristys:Dielektrinen lujuus riippuu sisällä olevasta eristävästä kaasusta – tavallisesti SF₆:sta tai kuivasta ilmasta, mikä mahdollistaa paljon pienempiä välyksiä ja siten kompaktin laitekoon.

Kaaren sammutus:Kun kytkin avautuu, koskettimien väliin muodostuu kaari. GIS käyttää tyypillisesti alipainekatkaisinta kaaren sammuttamiseen nopeasti ja luotettavasti.

Edut ja työskentely

Tärkeimmät edut:

Korkea luotettavuus ja turvallisuus: Ei vaikuta ulkoisiin haitallisiin tekijöihin, kuten kondensaatio, saastuminen, suolasuihku ja pienet eläimet.

Kompakti ja tilaa säästävä: Ilmaeristettyyn kojeistoon verrattuna se voi säästää yli 60 % käyttöalasta.

Huoltovapaa muotoilu: Ei rutiinipuhdistusta; suunnitteluikä > 30 vuotta.

Hyvä sopeutumiskyky ympäristöön: Toimii -40 °C - +40 °C, korkealla, korkealla kosteudella jne.

Toiminta-alue

Kaupunkien jakeluverkot (keskusta, liikerakennukset, kerrostaloasunnot)

Uusiutuva energia (tuuli, aurinkovoimalan verkkoliitäntä)

Teollisuus ja infrastruktuuri (palvelinkeskukset, rautatieliikenne, lentokentät, kaivokset)

Ankarat ympäristöt (korkeus, rannikon suolasumu, kemiallinen saaste)

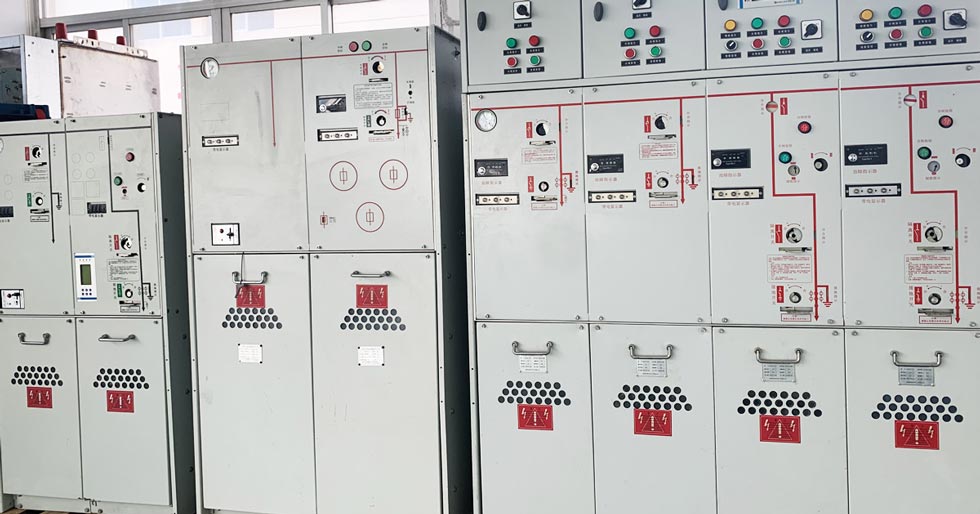

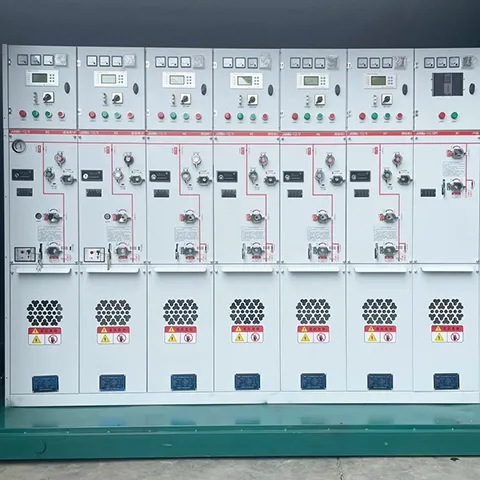

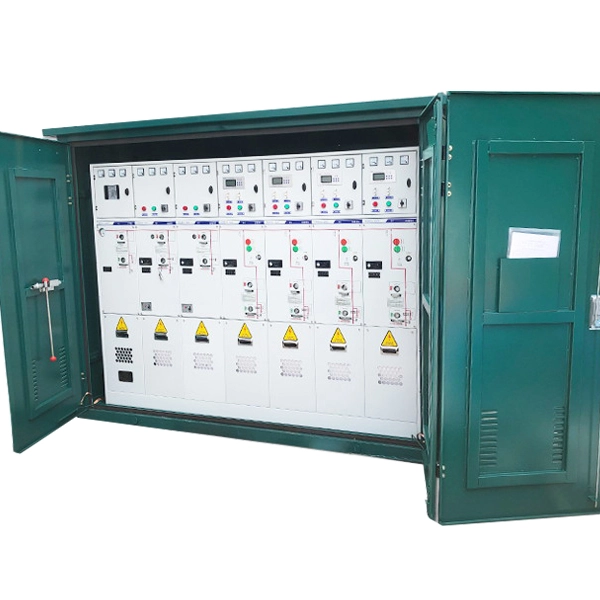

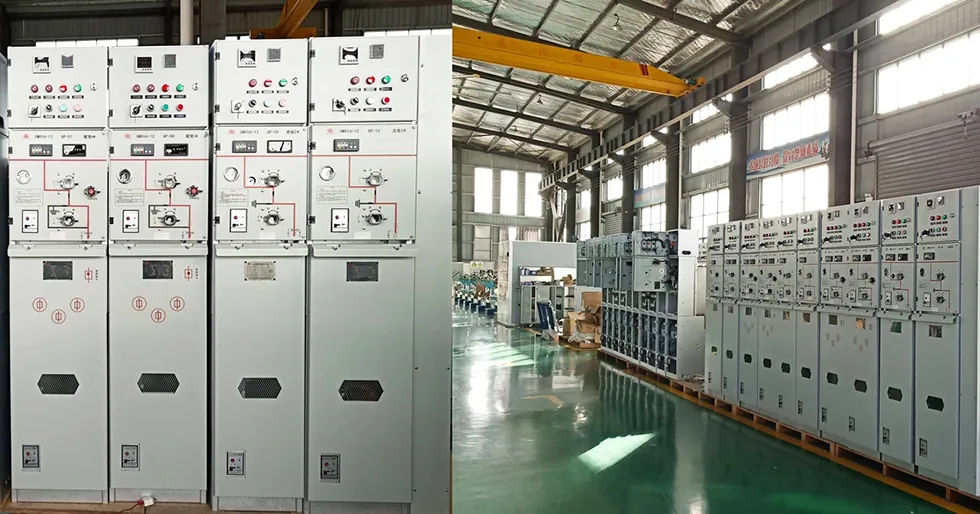

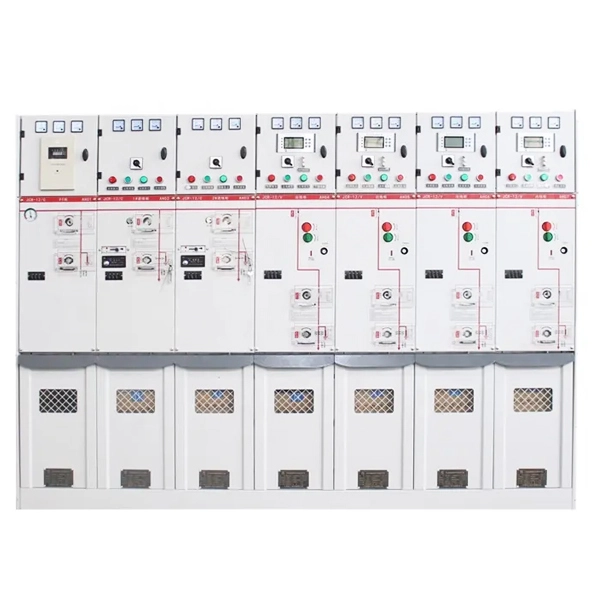

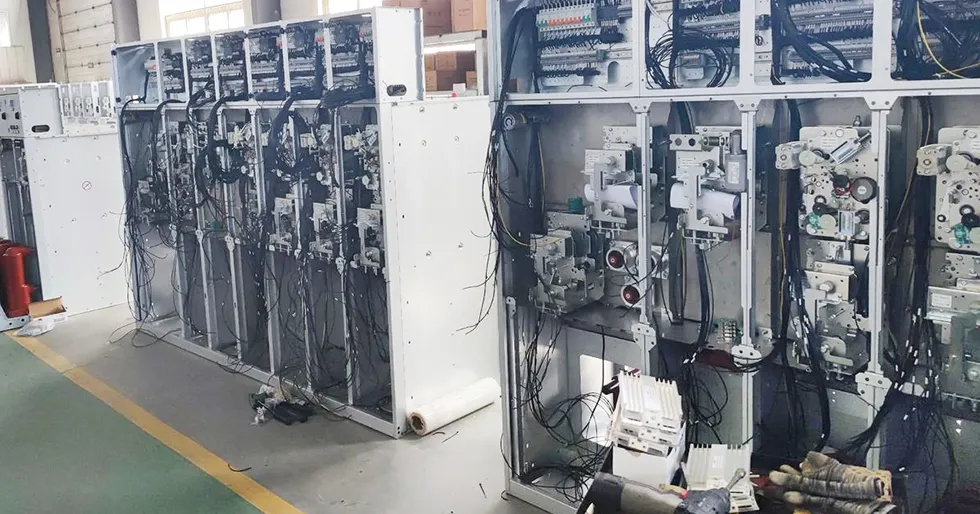

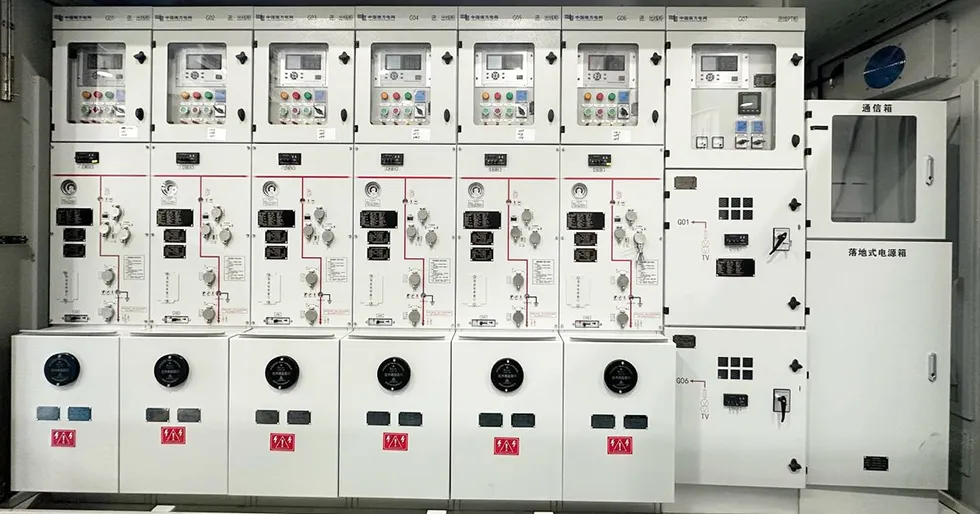

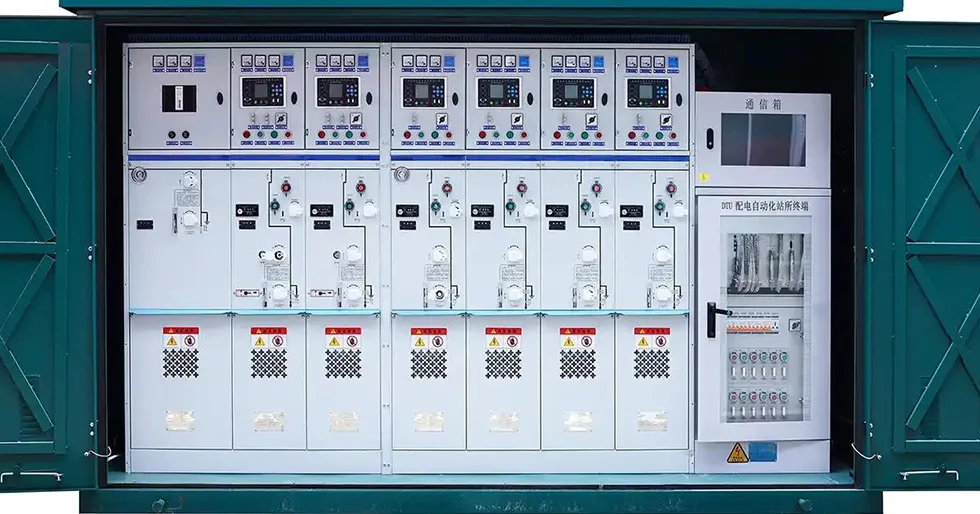

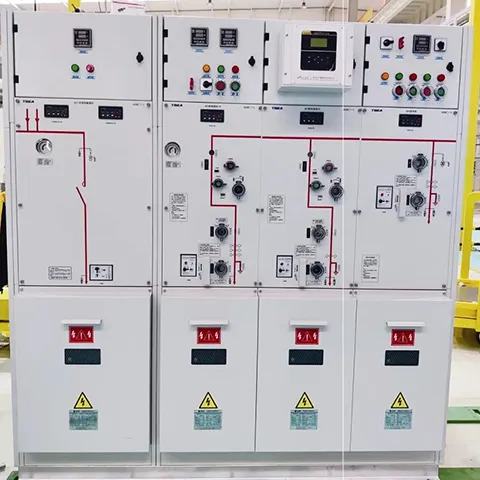

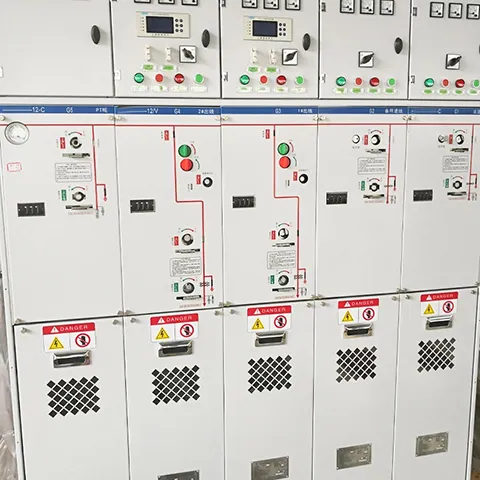

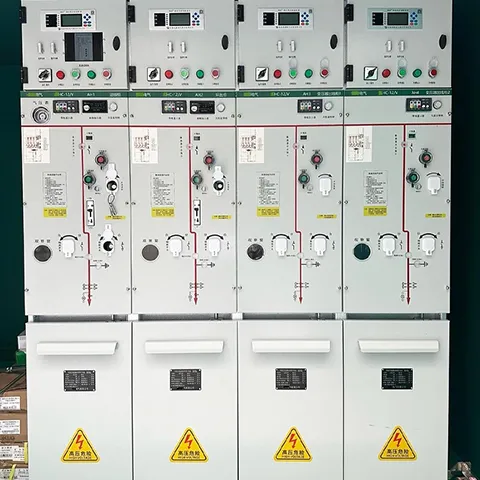

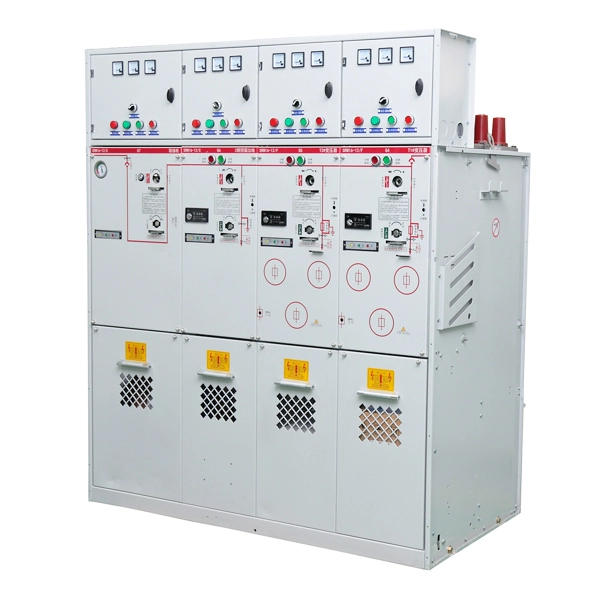

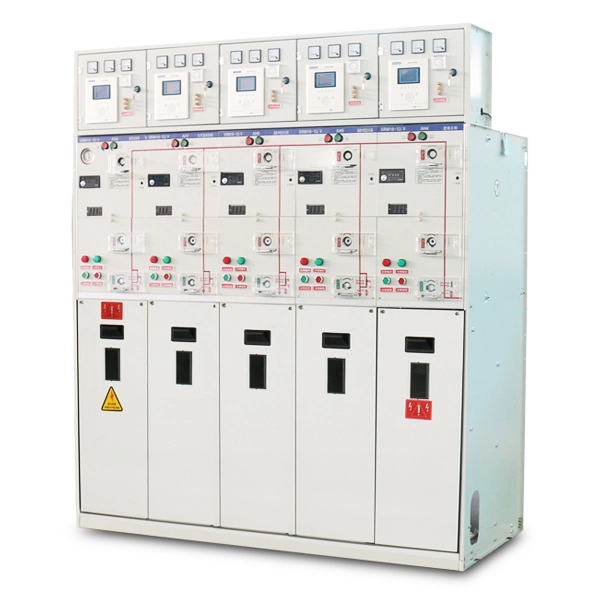

Tuotenäyttelyt
