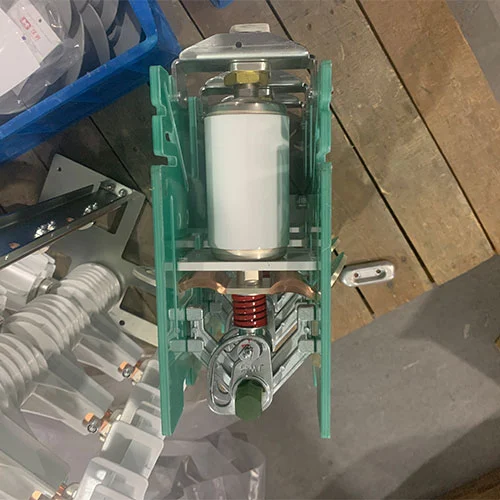

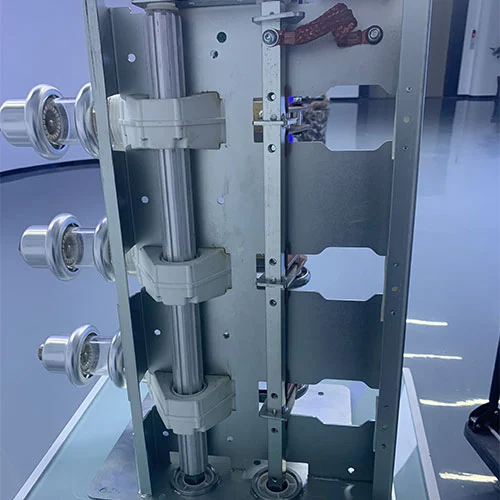

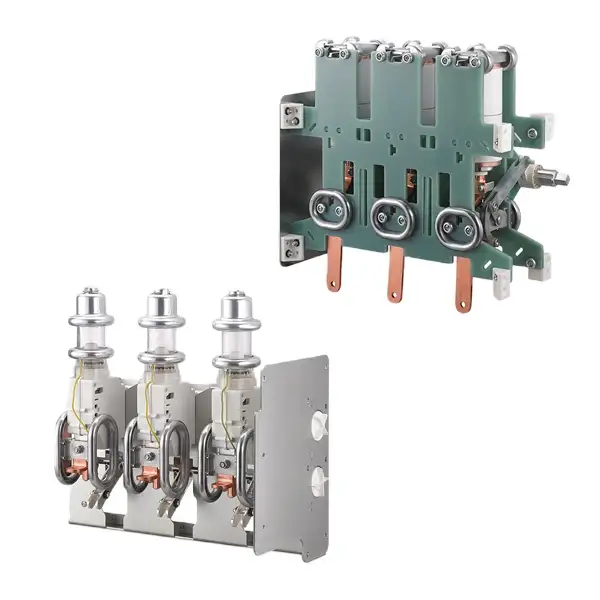

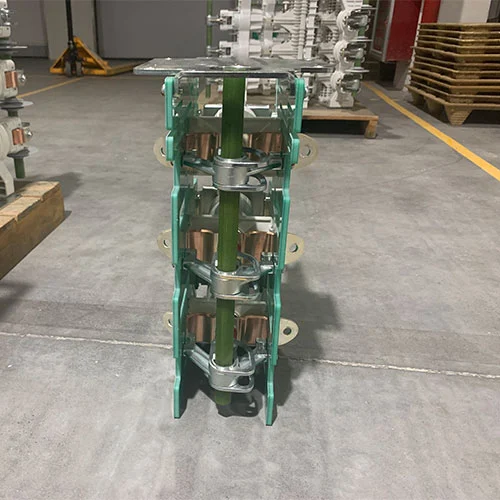

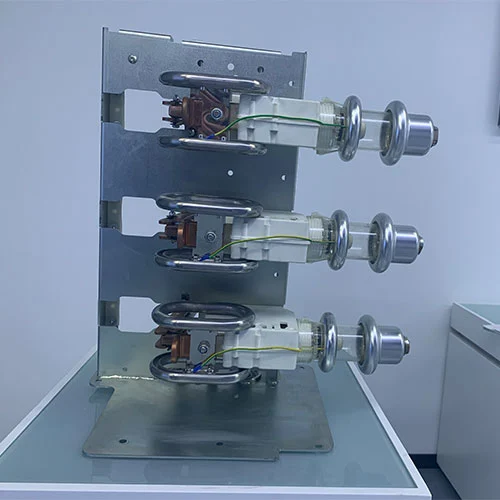

33KV tyhjiökatkaisin eristyskytkimellä
Ammattimaisena kiinalaisena valmistajana Cotenele International Trade (Wenzhou) Co., Ltd. tarjoaa erikoisratkaisuja keski- ja korkeajännitteisille kojeistoille. Esiteltyä tuotetta – KDV-40.5/630-20-sarjan 33kV tyhjiökatkaisijaa eristyskytkimellä – käytetään laajalti ympäristöystävällisissä keskijännitekojeistoissa, rengaspääyksiköissä ja virranjakelujärjestelmissä. Tässä integroidussa kokoonpanossa yhdistyvät tyhjökatkaisija ja erotuskytkin, mikä tarjoaa lukuisia etuja, kuten asennuksen helppouden ja pitkän käyttöiän.
Ympäristöystävällinen kojeisto, joka tunnetaan nimellä "vihreä" tai "SF₆-vapaa" kojeisto, joka täyttää tämän joustavan ja kestävän sähköinfrastruktuurin tarpeen yhdistämällä toiminnan erinomaisuuden ympäristövastuuseen. KDV-40.5/630-20-sarjan 33 kV tyhjiökatkaisin eristyskytkimellä integroi tyhjökatkaisijan ja erottimen, joka tarjoaa:
1. Helppo asennus ja vähäinen huolto
2. Pitkä käyttöikä ja korkea luotettavuus
3. Kompakti ja kustannustehokas muotoilu
4. Ympäristöystävällinen SF₆-vapaa ratkaisu
Tämä tuote täyttää Kiinan kansalliset korkeajännitelaitteita koskevat standardit ja tarjoaa vankan oikosulku- ja mekaanisen kestävyyden.
Tärkeimmät edut
VCB lyhytkestoinen kesto: 20kA/4s tai 25kA/3s
VCB:n mekaaninen kestävyys: 10 000 operaatiota
Erottimen ja maadoituskytkimen mekaaninen kestävyys: 3 000 toimintoa
Maadoituskytkimen lyhytkestoisuus: 20kA/4s.
Tuotteen malli
| KD | V | 40.5 | 630 | 20 |
| Yritys koodi |
Tyhjiökatkaisija mekanismilla | Arvioitu jännite |
Arvioitu nykyinen |
Nimelliskesto lyhytkestoinen virta |
Mikä on tyhjiökatkaisin?
Vacuum Circuit Breaker on keskeinen osa keskijännitekojeistoa, joka on suunniteltu katkaisemaan sähkövirta turvallisesti sammuttamalla valokaaren suurtyhjiöympäristössä.
Miten se toimii:Vian, kuten oikosulun, ilmetessä suljetun tyhjökatkaisijan sisällä olevat koskettimet eroavat. Tyhjiöympäristöstä puuttuu kaaria ylläpitäviä kaasumolekyylejä, mikä saa sen sammumaan lähes välittömästi.
Edut:
Korkea luotettavuus ja pitkä käyttöikä
Vähäiset huoltovaatimukset
Erinomainen katkaisukyky vikavirroille
Ympäristöystävällinen:Toisin kuin perinteiset SF₆-katkaisijat, VCB:t eivät käytä rikkiheksafluoridia, voimakasta kasvihuonekaasua, joten ne ovat kestävä valinta nykyaikaisiin kytkinlaitteisiin.
Sovellus:VCB:itä käytetään laajalti ilmaeristetyissä ja kaasueristetyissä kojeistoissa keskijännitteen sähkönjakelussa, mukaan lukien teollisuuslaitokset, sähköasemat, metrojärjestelmät ja uusiutuvan energian hankkeet.
Mikä on erotinkytkin?
Erotin on ydinkomponentti, jota käytetään piirin turvalliseen, näkyvään eristykseen keskijännitekojeistossa.
Ensisijaiset toiminnot:
Kanna ja tee/katkaise nimelliskuormitusvirtoja normaaleissa olosuhteissa
Kuljeta oikosulkuvirtoja tietyn ajan vikatilanteissa
Integrointi VCB:n kanssa:Kun erotin yhdistetään tyhjökatkaisijaan, se eristää fyysisesti osan piiristä sen jälkeen, kun VCB katkaisee virran, mikä varmistaa turvallisen eristysraon huoltotöitä varten.
Monipuolisuus:Ilmaeristetyille ja kaasueristeisille kojeistoille saatavana oleva erotin on tärkeä sähköverkon turvallisen toiminnan, segmentoinnin ja joustavuuden kannalta.
Edut:Parantaa käyttöturvallisuutta, mahdollistaa huollon katkaisematta koko järjestelmää jännitteestä ja tukee ympäristöystävällistä kojeistosuunnittelua.
Sovellukset
33KV tyhjiökatkaisija eristyskytkimellä on laajalti käytössä kaikilla teollisuudenaloilla:
| Sovellus | Kuvaus |
| Sähköntuotanto ja sähköasemat | Suojaa generaattoreita, muuntajia ja jakelulinjoja |
| Teollisuustilat | Suojaa moottoreita ja tuotantolinjoja |
| Kaupallinen infrastruktuuri | Suojaa kojeistoja sairaaloissa, datakeskuksissa ja toimistokeskuksissa |
| Uusiutuva energia | Kojeistosuojaus tuuli- ja aurinkovoimaloissa |
| Rautateiden sähköistys | Varmistaa turvallisen ajon virransyötön |
Tekniset parametrit
| SN | Sisältö | Yksikkö | Tekninen Porametri |
| 1 | Pääpiirin vastus | uΩ | ≤60 |
| 2 | Matkan yli | mm | 2-3 |
| 3 | Tila avointen kontaktien välillä | mm | 11-12 |
| 4 | Yhteyshenkilön palautuksen kesto sulkemisoperaation yhteydessä | ms | ≤2 |
| 5 | Keskimääräinen avausnopeus | m/s | 1-1.6 |
| 6 | Keskimääräinen sulkemisnopeus | m/s | 0,6-1,1 |
| 7 | Koskettimen avaamisen samanaikaisuuden ulkopuolella | ms | ≤2 |
| 8 | Kontaktin sulkemisen samanaikaisuuden ulkopuolella | ms | ≤2 |

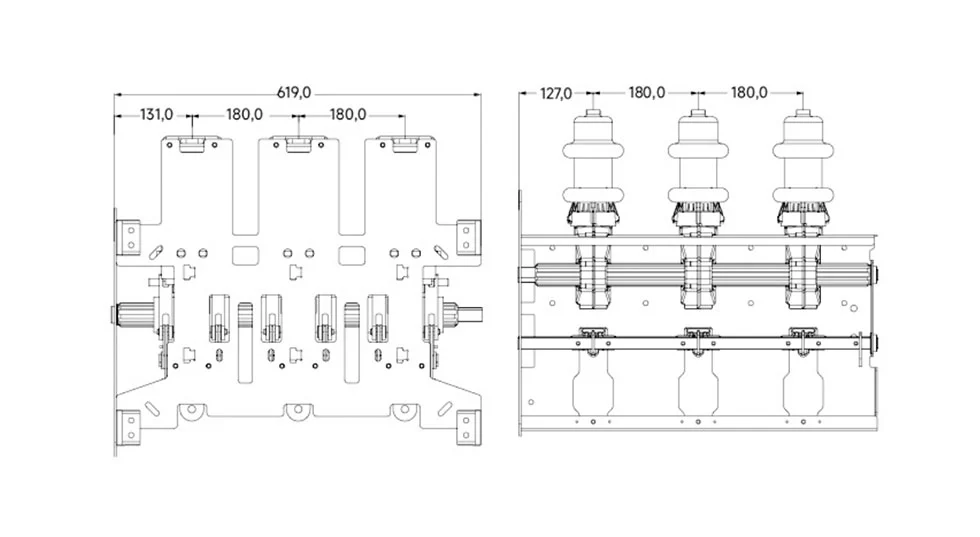

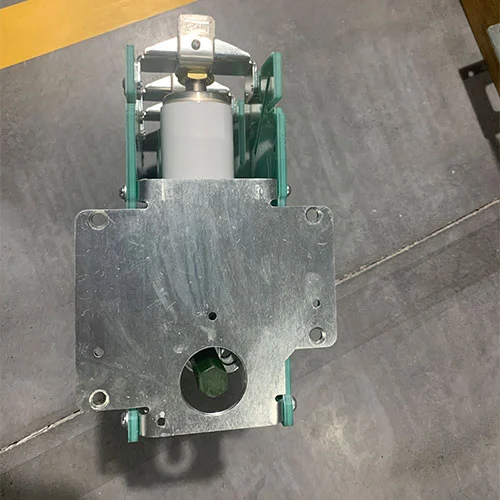

Ulkonäkö ja mitat
FAQ
K1: Miksi tyhjiökatkaisijat ovat ympäristöystävällisempiä kuin perinteiset tavalliset katkaisijat?
Tyhjiökatkaisijoiden tärkein etu ympäristöystävällisille on niiden valokaaren sammutusaine. Tyhjiökatkaisin toimii korkealla tyhjiöllä, mikä eliminoi SF₆-päästöjen riskin, mutta tavalliset katkaisijat käyttävät SF₆-kaasua, ainetta, jolla on erittäin korkea ilmaston lämpenemispotentiaali.
Q2: Mikä laite toimii ensimmäisenä integroidussa yksikössä sammutuksen aikana?
V: Tyhjiökatkaisija toimii aina ensimmäisenä katkaistakseen virran turvallisesti, olipa kyseessä sitten kuormitus tai vika. Vasta sen jälkeen, kun VCB on avannut piirin, erotinta tulee käyttää näkyvän fyysisen eristyksen aikaansaamiseksi.
Q3: Voiko erotin katkaista vikavirran?
V: Ei. Kuormanerotinta ei ole suunniteltu katkaisemaan vikavirtoja. Sen tehtävänä on eristää jännitteetön piiri. Vikakatkaisu on aina suoritettava erillisen katkaisijan toimesta.
Q4: Mitkä ovat VCB:n käytön tärkeimmät edut usein vaihdettavissa sovelluksissa?
V: Tyhjiökytkimillä on erinomainen sähköinen ja mekaaninen käyttöikä. Niiden tyhjökaarikatkos aiheuttaa minimaalisen kosketuseroosion, minkä ansiosta ne pystyvät käsittelemään toistuvia kytkentätoimintoja – yleisiä teollisuuden tai kondensaattorin kytkentätehtävissä – erittäin luotettavin ja vähäisin huoltotarpein.
Q5: Mitä eroa on ilmaeristetyillä ja kaasueristetyillä erottimilla?
V: Ilmaeristetyt erottimet käyttävät ilmaa eristävänä väliaineena ja ovat yleisiä erilaisissa keskijännitteisissä sisätiloissa olevissa ympäristöystävällisissä kojeistoissa ja rengaspääyksiköissä. Kaasueristeiset erottimet käyttävät yleensä kaasua, kuten SF₆ eristysväliaineena, asennettuna suljettuun kammioon, niiden koko on erittäin pieni.
Q6: Kuinka tyhjökatkaisin VCB:ssä toimii?
V: Kun koskettimet irtoavat, ionisoidusta metallihöyrystä muodostuu kaari. Tyhjiössä tämä höyry tiivistyy nopeasti takaisin kosketuspinnoille, koska kaaria ylläpitäviä kaasumolekyylejä ei ole. Tämä johtaa erittäin nopeaan valokaaren sammumiseen, yleensä ensimmäisen virran nollan ylityksen aikana.
Q7: Soveltuvatko nämä yhdistetyt ratkaisut älyverkkosovelluksiin?
V: Ehdottomasti. Nykyaikaiset VCB:t ja moottorikäyttöiset erottimet voidaan varustaa antureilla ja älykkäillä elektronisilla laitteilla.
Nämä elektroniset laitteet voivat etäkäyttöä, kunnonvalvontaa ja saumatonta integrointia automatisoituihin älyverkkojärjestelmiin, nämä toiminnot voivat parantaa sähköverkon vakautta ja hallintaa.
Kysymys 8: Kun valitsen projektiin 33 kV tyhjiökatkaisijan, jossa on eristyskytkin, mitkä tärkeimmät tekniset tiedot minun tulee tarkistaa?
V: Kriittisiä parametreja ovat järjestelmän jännite- ja virtaluokitukset, VCB:n oikosulkujen katkaisukyky, molempien laitteiden mekaaninen kestävyys (toimintojen määrä), käyttömekanismin tyyppi (jousi, moottori) ja eristysaine (ilma tai kaasu), jotta erotin täyttää ympäristö- ja tilatavoitteet.

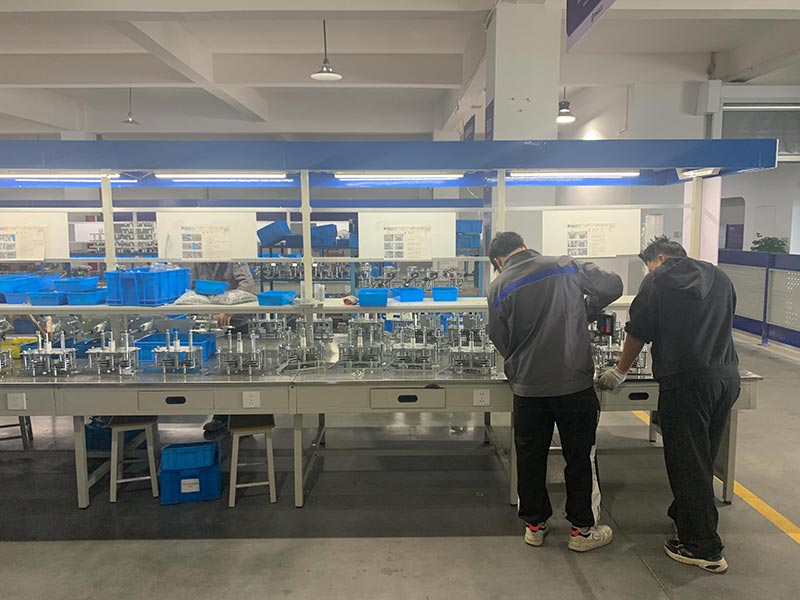

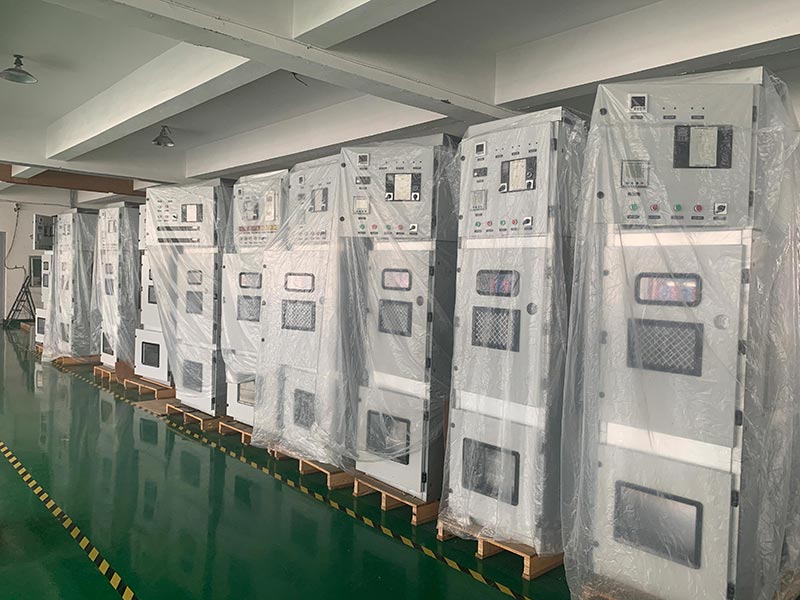

Tuotantotyöpaja

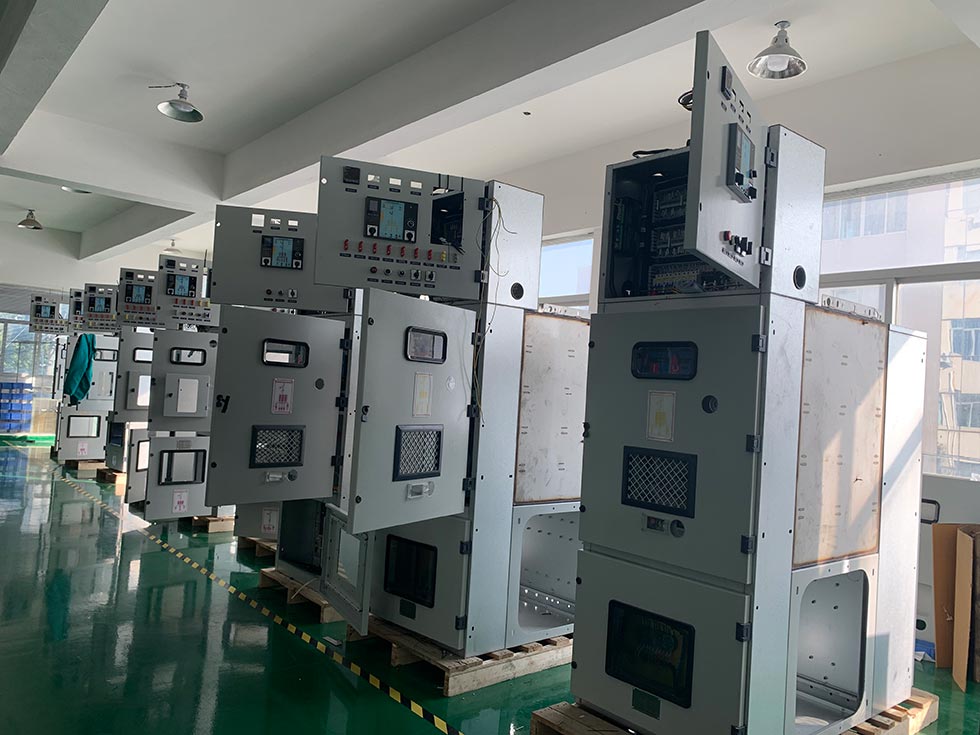

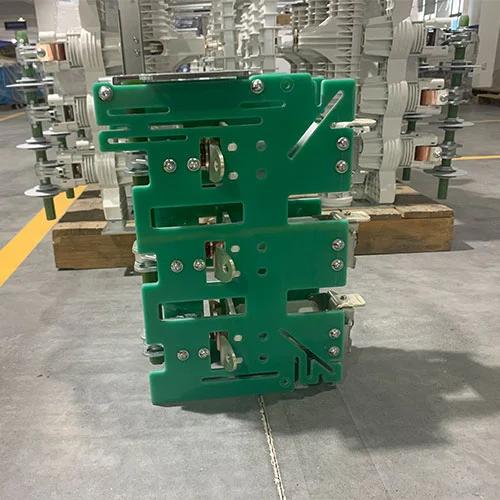

Tuotenäyttely
