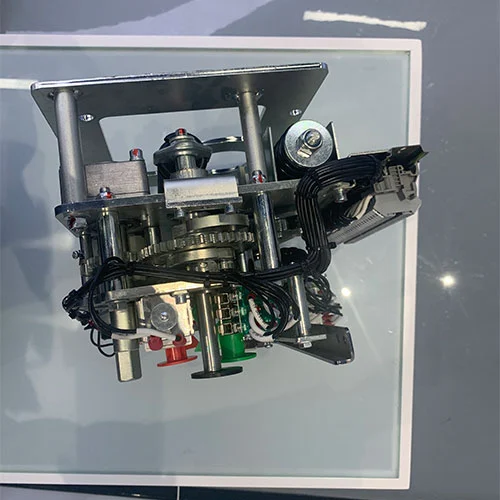

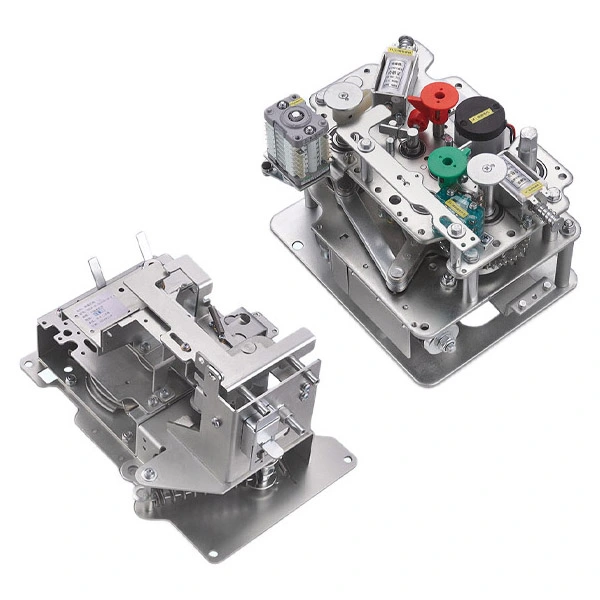

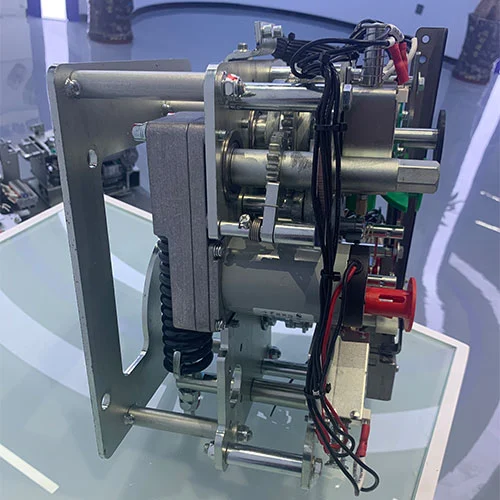

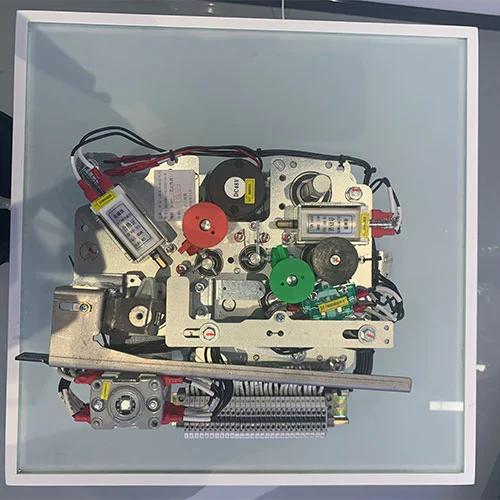

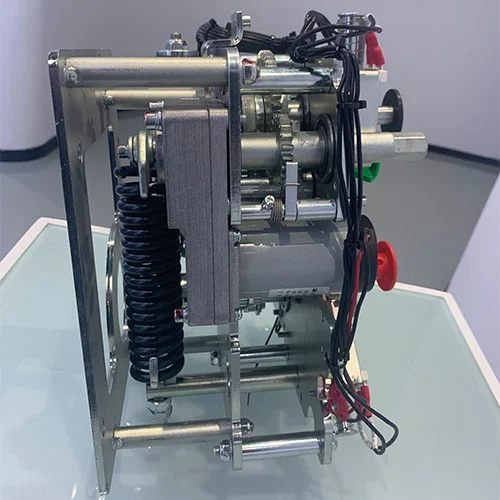

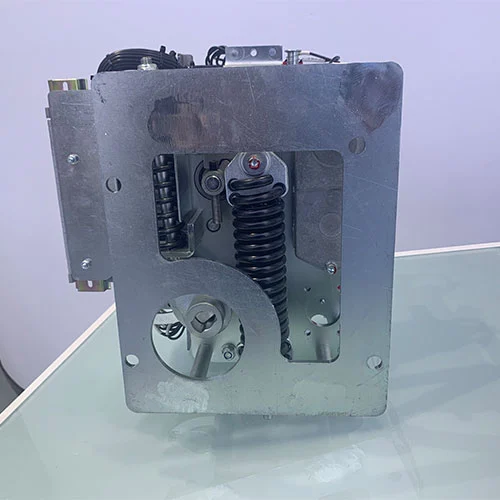

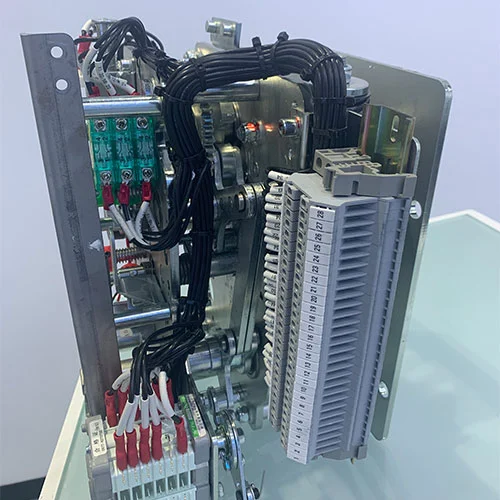

33KV:n katkaisijamekanismi eristysmekanismilla

33KV:n katkaisijamekanismi, jossa on eristysmekanismin toimintamekanismi ja erotinmekanismi, jotka muodostavat ympäristöystävällisen keskijännitekojeiston ytimen. Luotettavuuteen, huoltotehokkuuteen ja ympäristöturvallisuuteen suunniteltu mekanismi takaa turvallisen vikakatkaisun ja piirien eristämisen välttäen samalla haitallisia kasvihuonekaasuja, kuten SF₆.

KDSVM-12/630-20-X-sarja tarjoaa jousikäyttöisen ratkaisun katkaisijalle ja mekaanisesti lukittuun erottimeen, mikä tarjoaa täydellisen ja turvallisen toimintajakson keskijännitesovelluksiin.

Tärkeimpiä ominaisuuksia ovat:

Jousitoiminen sulkeminen ja avaaminen

Mekaaninen lukitus katkaisijan ja erottimen välillä

Automaattinen uudelleensulkeutumisominaisuus

Split-painikerakenne pölytiivisellä suojakuorella

Pitkä mekaaninen käyttöikä (>10 000 käyttökertaa)

Yhdenmukaisuus standardien GB1984-2014 ja GB/T1985-2023 kanssa

Tuotteen malli

Toimintamekanismin osat

Yrityksemme 33KV:n katkaisijamekanismi eristysmekanismilla on suunniteltu huolellisesti, mikä varmistaa turvallisen ja luotettavan toiminnan sekä helpottaa kenttäkäyttöä.

1. Tyhjiökatkaisijan toimintamekanismi

Katkaisija hyödyntää mekaanista jousienergian varastointia varmistaakseen välittömän itsenäisen toiminnan myös sähkökatkojen aikana. Se voi laueta nopeasti vian sattuessa ja sulkeutua nopeasti käskystä. Tyhjiökaarisammuttimen käyttö ohjaa kaarta tehokkaasti ja varmistaa piirin turvallisuuden ja vakauden.

Tämä tarkoittaa, että myös hätätilanteissa sähköverkkolaitteistosi ja henkilöstösi ovat luotettavasti suojattuja.

2. Irrota kytkimen toimintamekanismi

Katkaisijamme tarjoavat manuaalisen tai sähköisen käytön, joten voit helposti luoda näkyvän eristysraon. Mekaaninen lukitusrakenne varmistaa, että erotuskytkintä ei voida käyttää, jos katkaisija ei ole täysin lauennut, mikä estää väärinkäytön aiheuttamat vaarat.

Pidämme erittäin tärkeänä asiakasturvallisuutta; Siksi jokainen katkaisukytkin käy läpi tiukat testaukset sujuvan ja luotettavan toiminnan varmistamiseksi.

Kuinka suoritan toimenpiteen oikein?

33KV:n katkaisijamekanismimme eristysmekanismilla tarjoaa intuitiivisen ja turvallisen toiminnan joka vaiheessa. Toimittajana tuotteemme varmistavat huolettoman ja tehokkaan toiminnan kentällä.

1. Energian varastointitoiminto

Katkaisijamekanismimme sisältää eristyslaitteen, joka varmistaa turvallisen asennuksen ohjauspaneeliin. Kierrä vain mukana toimitettua käyttökahvaa, kunnes kuuluu "naksahdus" jousen lataamiseksi; myös rajakytkin laukeaa.

Jos käytät sähkökäyttöä, kytke vain virtalähde. Laite varastoi energiaa automaattisesti, ja kun moottori on latautunut täyteen, se kytkeytyy irti, mikä säästää energiaa turvallisesti katkaisijan välitöntä sulkemista varten. Varmista ennen käyttöä, että kaikki lisäjohdot on kytketty oikein mielenrauhan lisäämiseksi.

2. Sulkemistoiminto

Manuaalinen sulkeminen: Vapauta varastoitu energia välittömästi painamalla vihreää painiketta ja sulje pääpiiri painamalla katkaisijaa.

Sähköinen sulkeminen: Sulkeutuvan solenoidikäämin virran saaminen vapauttaa välittömästi varastoidun energian, jolloin katkaisija sulkeutuu nopeasti. Samalla avausjousi latautuu automaattisesti, ja väärinkäytön estävä lukitus estää tehokkaasti toistuvan sulkeutumisen, mikä varmistaa käyttöturvallisuuden.

3. Katkaisijan toiminta

Manuaalinen laukaisu: Paina punaista painiketta vapauttaaksesi tallennettu laukaisuenergia. Katkaisija katkaisee nopeasti päävirtapiirin ja varmistaa piirin turvallisuuden.

Sähköinen laukaisu: Virta syötetään laukaisusolenoidin kelaan. Sähkömagneettinen laite vapauttaa varastoitunutta energiaa, jolloin katkaisija avaa nopeasti kontaktinsa ja katkaisee virran turvallisesti.

FAQ

Q1: Kuinka parantaa VCB:n jousikäyttöisen mekanismin luotettavuutta?

A1: Jousikäyttöinen rakenne varastoi energiaa mekaanisesti, mikä voi varmistaa, että tyhjiökatkaisin voi laueta ilman ulkoista virtaa. Tämä toimintamekanismi voi toimia erittäin nopeasti, luotettavasti vikojen ilmetessä. Ero hydraulisiin tai pneumaattisiin järjestelmiin on vähemmän liikkuvia osia, eikä nesteen täyttöä tarvita, ja mekaaninen kestävyys on erittäin korkea ja huoltotarve on minimaalinen.

Q2: Voidaanko erotusmekanismia käyttää piirin ollessa jännitteellinen?

A2: Ei, ei todellakaan voi. Toimintamekanismiyhdistelmän tärkein turvallisuusominaisuus on mekaaninen lukitus. Erotusmekanismi on fyysisesti estetty toimimasta, ellei alipainekatkaisin ole täysin auki. Tämä lukitusmekanismi estää kaikki yritykset avata erotinta kuormitettuna, mikä saattaisi vaarantaa työskentelevän työntekijän turvallisuuden.

Q3: Mitä standardeja 33KV:n katkaisijamekanismi eristysmekanismeilla noudattaa?

A3: Nämä mekanismit on suunniteltu ja testattu vastaamaan kansainvälisiä suurjännitelaitteita koskevia standardeja. Tämä sisältää tyypillisesti standardeja, kuten GB1984 ja GB/T 1985, jotka on linjattu laajempien IEC-spesifikaatioiden kanssa varmistaen turvallisuuden, suorituskyvyn ja luotettavuuden.

Q4: Voidaanko tyhjiökatkaisijaa käyttää, kun ohjausteho katkeaa?

A4: Kyllä, syystä. Jousitoiminto voi olla täysin käsikäyttöinen. Jouset voidaan ladata manuaalisesti kahvan avulla ja tyhjiökatkaisija voidaan avata tai sulkea manuaalisilla painikkeilla. Erotuskytkintä voidaan käyttää myös käsin. Joka voi varmistaa toimivuuden asennuksen, huollon tai sähkökatkosskenaarioiden yhteydessä.

Q5: Miten VCB-mekanismi ja erotinmekanismi on integroitu kojeistoon?

A5: Ne on suunniteltu koordinoiduksi kokoonpanoksi. VCB-käyttömekanismi on asennettu käyttämään alipainekatkaisijaa ja erotinmekanismi on asennettu sen eristyspaneeliin. Ne on yhdistetty mekaanisella lukitusjärjestelmällä, jossa käytetään usein tankoja ja salpoja, mikä varmistaa oikean toimintajärjestyksen, joka katkaisijan on avattava ennen kuin erotin voi liikkua suoraan laitteiston sisällä, mikä tarjoaa turvallisuuden.
