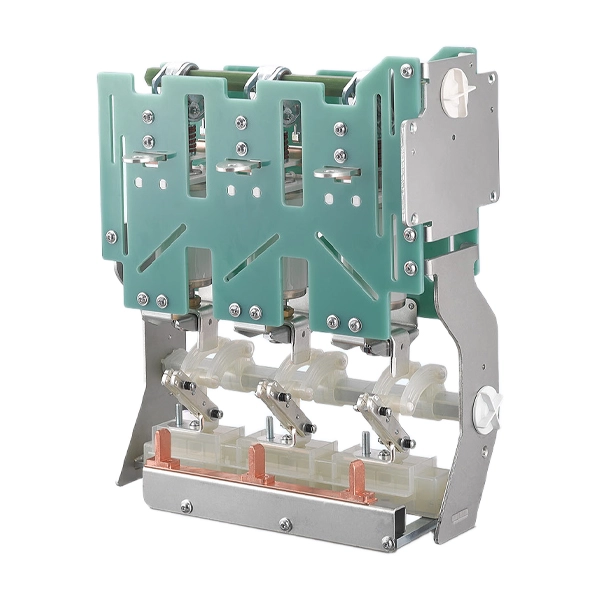

22KV keskijännitetyhjiökatkaisija erottimella

Kojeiston vakaus riippuu vahvasta suoja- ja kytkentäjärjestelmästä. Sen ydinkomponentit, kuten erottimella varustettu 22KV-keskijännitetyhjiökatkaisija, ovat ensimmäinen suojaeste sähkövikoja vastaan, mikä voi estää laajamittaiset viat ja korkeat sammutuskustannukset. Tyhjiökatkaisijoiden suunnittelun tarkoitus on katkaista vikavirrat, kun taas erotuskytkimet tarjoavat näkyvän tavan eristää virtapiirejä huoltoa varten. Niillä on sekä sähkönjakeluverkon kytkinlaitteiden turvallisuus että luotettavuus, ne täyttävät nykyaikaisen sähkösuunnittelun vaatimukset ja korostavat ympäristöystävällisyyttä, kestävyyttä ja vähäistä huoltoa.

Tuotteen malli

Mikä on tyhjiökatkaisin (VCB)?

Vacuum Circuit Breaker on keskijännitekojeiston ydinkomponentti, joka katkaisee virran käyttämällä tyhjiötä valokaaren sammutusväliaineena. Kun tyhjökatkaisijan koskettimet eroavat vian seurauksena, muodostuu kaari ionisoidusta metallihöyrystä. Tyhjiötilassa tämä kaari sammuu lähes välittömästi, kun metallihöyryt tiivistyvät takaisin koskettimiin estäen uudelleen syttymisen.

Tärkeimmät komponentit:

Tyhjiökatkaisin:suljettu tyhjiösylinterisäiliö, joka sisältää kiinteät koskettimet ja liikkuvat koskettimet.

Toimintamekanismi:Toteuta koskettimien sulkemis- ja irrotustoiminto. Tyyppejä ovat manuaaliset ja sähköiset.

Toimilaitteet ja kiertokanget:välittää alipainekatkaisijan toimintamekanismin synnyttämän liikkeen koskettimiin.

Edut:

Tehokas valokaaren sammutustoiminto:Saavuta vianeristys nopeasti erittäin alhaisella energiankulutuksella.

Ylläpitokustannukset ovat erittäin alhaiset:Tyhjiökatkaisijaan ei tarvitse lisätä eristysainetta tai kaasua.

Ympäristöystävällinen:Tyhjiökatkaisija eroaa rikkiheksafluoridikatkaisijoista, tyhjiökatkaisijat eivät tuota haitallisia kaasuja käytön aikana, joten ne ovat ympäristöystävällisempiä.

Korkea luotettavuus:Katkaisijan käyttöikä on pitkä ja soveltuu toistuvaan käyttöön

Mikä on kytkinerotin?

Erotin on keskijännitekojeistoon kiinnitetty sähkökytkin, joka kuljettaa normaalia kuormitusvirtaa suljettuna. Tämä erotuskytkin voi myös aiheuttaa ja katkaista nimelliskuormitusvirran. Epänormaaleissa olosuhteissa, kuten oikosulkussa, se voi kuljettaa tätä vikavirtaa tietyn lyhyen ajan, mutta sitä ei ole suunniteltu katkaisemaan sitä. Tämän erottimen ensisijainen turvatoiminto on tarjota luotettava eristyskeino, joka varmistaa, että piiri on täysin jännitteetön huoltoa tai korjausta varten.

Tärkeimmät ominaisuudet:

Kuorman katkaisu: Erotin voi tarjota normaalin kuormitusvirran katkaisevan kapasiteetin.

Näkyvä eristys: Erotuskytkin voi muodostaa näkyvän raon piirin jännitteettömäksi.

Kestokyky: Erotinkytkin kestää oikosulkuvirtoja, kunnes sarjasuojalaite (kuten VCB) poistaa vian.

Kokoonpanot: Erottimessa on kaksi konfiguraatiota ilmaeristetyille tai kaasueristeisille malleille, usein yhdistettävissä muuntajan suojaukseen tarkoitettujen sulakkeiden kanssa.

Miksi valita 22KV-keskijännitetyhjiökatkaisija erottimella?

Tyhjiökytkimen + erottimen yhdistelmä on vakiokokoonpano keskijännitejärjestelmissä (jopa 40,5 kV).

Ydinedut

Täydellinen suojaus + eristys yhdessä järjestelmässä

Parempi käyttöturvallisuus

Vähentynyt huoltoseisokki

Kompakti ja tehokas muotoilu

VCB + erotinyhdistelmien käyttöalueet:

VCB:n ja erottimen yhdistelmä on vakiokokoonpano keskijännitteisessä rengaspääyksikössä (jopa 40,5 kV), joka voi tarjota sekä suojan että varman eristyksen. Tämä yhdistelmä on kriittinen:

Sähköntuotantolaitokset: Yhdistelmä voi suojata generaattoreita ja muuntajia, kun laitteessa ilmenee vikoja, mikä voi varmistaa keskeytymättömän sähköntuotannon.

Sähköasemat: Tyhjiökatkaisijan ja erottimen yhdistelmä suojaa kytkinlaitteita ja muuntajia, VCB poistaa viat ja erottimen eristysosat huoltoa varten.

Teollisuustilat: Tyhjiökatkaisijan ja erotuskytkimen yhdistelmä Ohjaa ja suojaa moottoreita, kuljettimia ja raskaita koneita tuotantolaitoksissa, terästehtaissa ja jalostamoissa.

Uusiutuvat energiajärjestelmät: Hallitse sähkön vaihteluita ja suojaa tuuli- ja aurinkovoimaloiden infrastruktuuria.

Uusiutuva energiajärjestelmä: Erottimella varustettu 22KV:n keskijännitteinen tyhjiökatkaisin pystyy selviytymään tehonvaihteluista ja suojaamaan tuuli- ja aurinkovoimaloiden infrastruktuuria.

Rautatiejärjestelmä: Yhdistelmä voi suojata junan virransyöttöjärjestelmää ja varmistaa matkustajien ja junien turvallisuuden.

Compact Substation (CSS): Toissijaisessa jakeluverkossa nämä yhdistelmät tarjoavat luotettavat kytkentä- ja suojaustoiminnot pienessä tilassa.

Tekniset parametrit

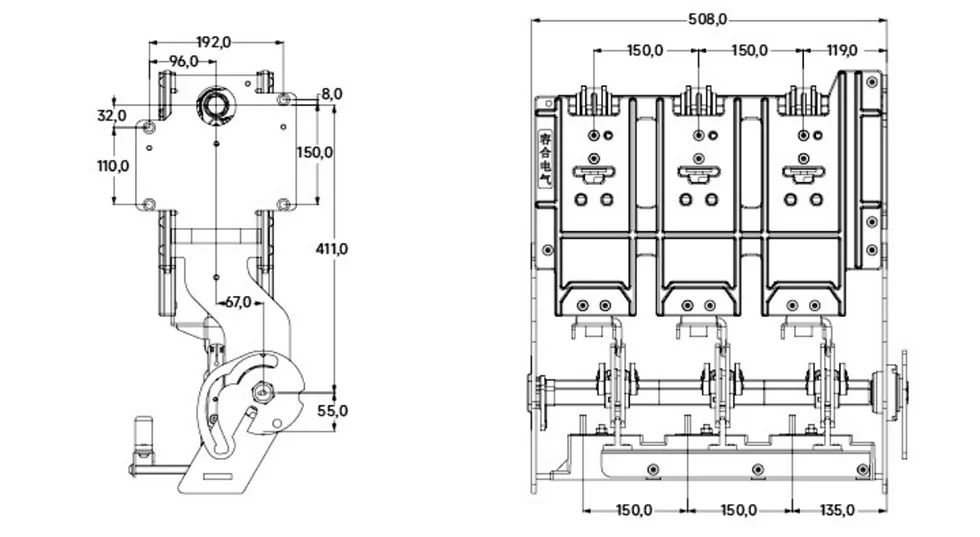

Ulkonäkö ja mitat

Lähetyskuvat

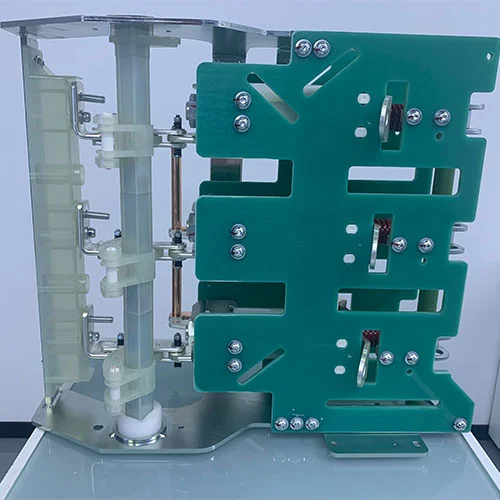

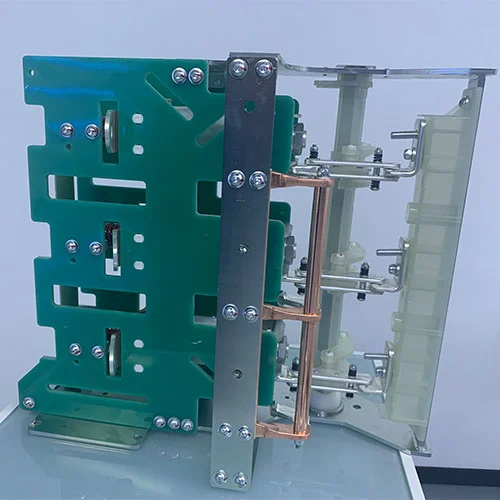

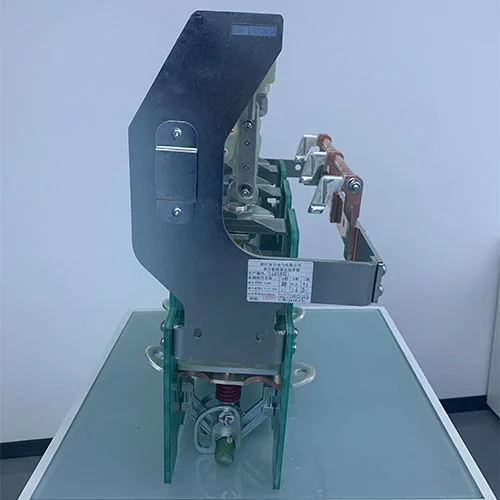

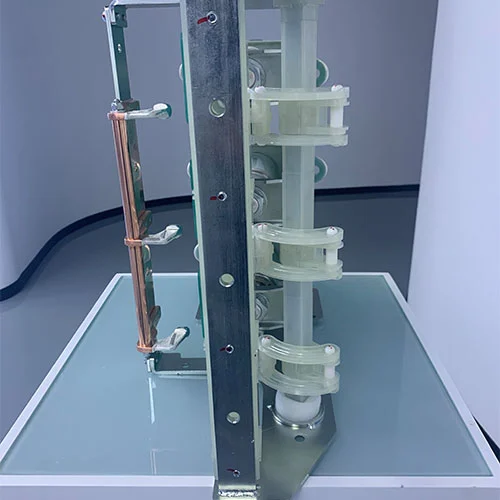

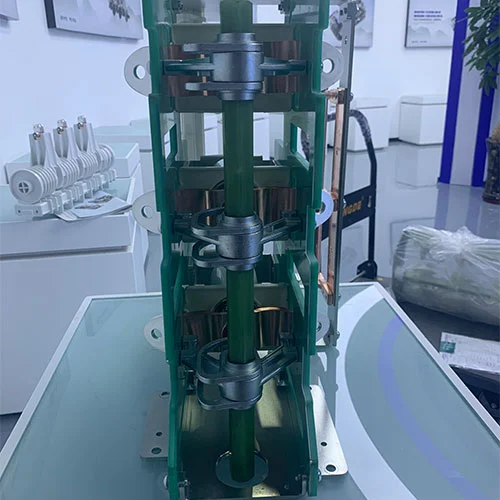

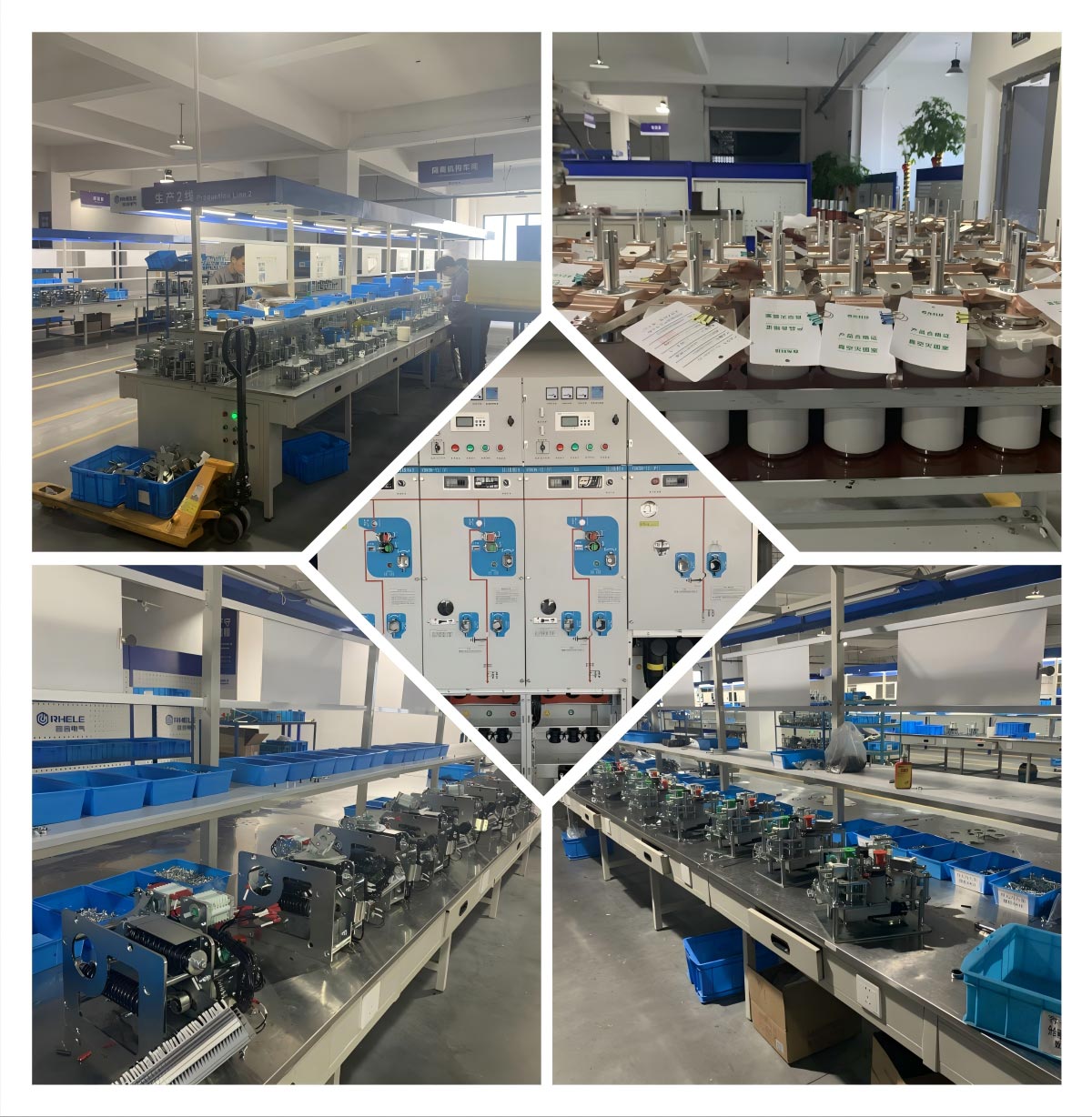

Tuotenäyttely
