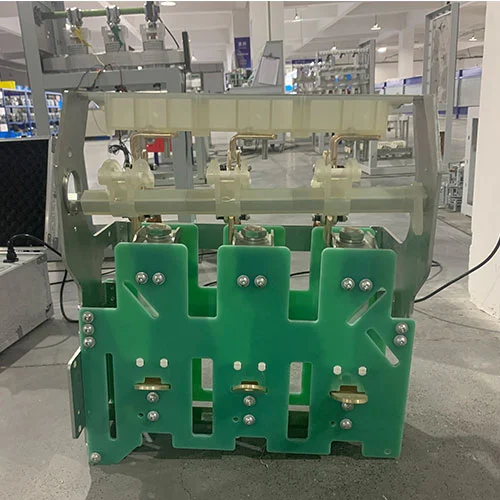

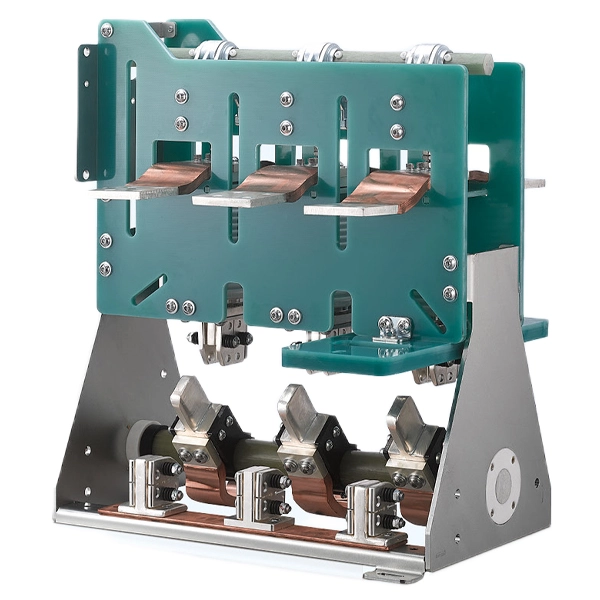

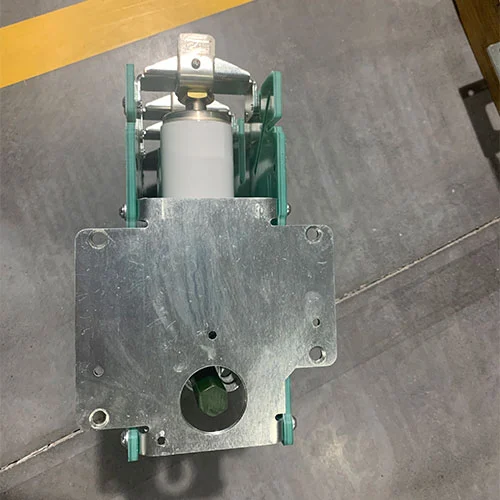

11KV Ring pääyksikön katkaisijan eristinkytkin

Koska Cotenele KDV-12D/1250-25 -sarjan 11kv keskijännitetyhjiökatkaisijat, jotka on integroitu erottimiin, ovat RMU:iden ja ympäristöystävällisten kojeistojen ydinkomponentteja, ne ovat ensiarvoisen tärkeitä sähkön luotettavuuden varmistamisessa nykyaikaisissa voimajärjestelmissä.

VCB on ensisijainen suojalaite, joka voi keskeyttää teholaitteiden viat laajalle levinneiden vikojen estämiseksi, mutta erotin tarjoaa näkyvän ja turvallisen tavan eristää piirin osa huoltoa varten.

Näiden kahden komponentin yhdistelmä voi parantaa turvallisuutta, säästää tilaa ja optimoida keskijänniteverkkojen, kuten teollisuuslaitosten, sähköasemien ja uusiutuvan energian järjestelmien, suorituskyvyn.

Malli

Kuinka tyhjiökatkaisijat toimivat?

11kV rengaspääyksikön katkaisijakytkin on kytkinlaite, joka käyttää tyhjiötä valokaaren sammutusväliaineena virran katkaisemiseen.

Perusperiaate

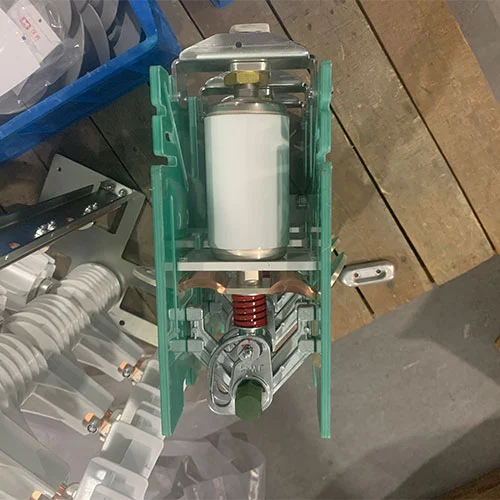

Suljetun tyhjökatkaisijan sisällä on kiinteät ja liikkuvat koskettimet. Normaaleissa olosuhteissa nämä koskettimet pysyvät kiinni, jolloin virta pääsee kulkemaan.

Vian keskeytys

Vian (kuten oikosulun) sattuessa toimilaite vetää koskettimet erilleen. Kun erottuvat koskettimet ionisoituneiden metallihöyryjen vuoksi muodostavat sähkökaaren

Kaaren sammutus

Tyhjiössä ei ole kaasuja, jotka ylläpitävät kaaria. Metallihöyryt, plasma ja kaari hajoavat nopeasti ja tiivistyvät takaisin kosketuspinnoille. Koska dielektrinen lujuus palautuu lähes välittömästi, kaari sammuu ensimmäisen virran nollapisteen sisällä, mikä eristää vian turvallisesti.

VCB vs kytkinerotin

Vaikka VCB:itä ja erottimia käytetään usein yhdessä, ne palvelevat eri tarkoituksia sähkönjakeluverkossa.

Mitkä ovat tämän toimintamekanismin edut?

11 kV rengaspääyksikön katkaisijakatkaisijan käyttäminen keskijännitekojeistossa tai keskijännitteisessä rengaspääyksikössä voi tuoda merkittäviä etuja:

Parannettu huoltoturvallisuus

Erottimen erotin muodostaa näkyvän eristysraon. He voivat avata erottimen ennen kuin tekninen käyttäjä työskentelee piirissä, joka katkaisee VCB:n alavirran puolen virransyötön turvallisuuden takaamiseksi.

Tilaa ja kustannustehokkuutta

Erottimen integroiminen tyhjökatkaisijaan nykyaikaisessa keskijännitekojeistossa on yleistä, mikä voi pienentää fyysistä jalanjälkeä verrattuna kahden erillisen, erillisen laitteen asentamiseen. Tämä on ratkaisevan tärkeää tiukat liikerakennuksissa ja kompakteissa sähköasemissa (CSS).

Ylivoimainen suojan koordinointi

VCB hoitaa vaarallisten vikavirtojen automaattisen katkaisun, kun taas erotin ohjaa kuormien manuaalista kytkentää. Tämä rakenne voi pidentää tyhjökatkaisijan käyttöikää, koska VCB ei kuluta usein toistuvaan kuormitukseen.

Verkkosuunnittelun monipuolisuus

Nämä tyhjökatkaisijan ja erottimen yhdistelmäratkaisut voivat luoda vankan ja joustavan virranjakoverkon, kuten ilmaeristeisen erottimen voidaan yhdistää sulakkeisiin muuntajan suojaamiseksi, kun taas VCB hoitaa päätulosuojauksen.

Tekniset parametrit

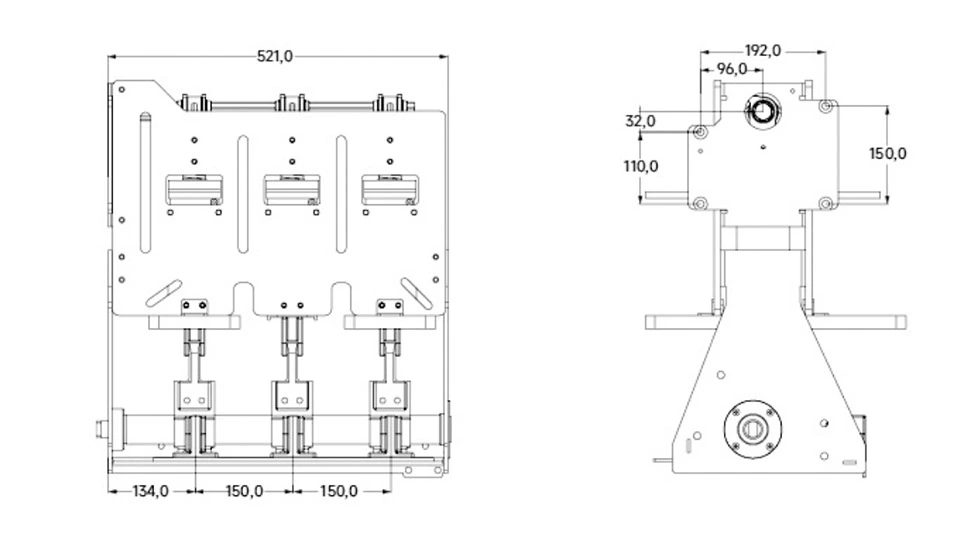

Ulkonäkö ja mitat

FAQ

Q1: Kuinka ostaa tuotteitasi?

V: Voit ottaa yhteyttä verkkosivustopalveluumme tai lähettää meille sähköpostia ja kertoa meille projektisi tekniset parametrit tai lähettää meille tekniset asiakirjat, lähetämme sinulle hyvän hinnan projektitietojesi perusteella, jos hyväksyt hinnan, voimme allekirjoittaa sopimuksen. Alla on yhteystiedot:
Eric: puhelin/whatsapp/wechat: +86 18662318620
Sähköposti: info@cotenele.com

Kysymys 2: Mikä on 11KV Ring -pääyksikön katkaisijakatkaisijan hinta?

V: Tämä riippuu projektisi erityisvaatimuksista, mutta voit olla varma, että tarjoamme sinulle parhaan hinnan ja alennuksen tilauksesi erityistilanteen perusteella. Ota meihin yhteyttä pikaisesti, jos sinulla on vastaava projekti.

Q3: Oletko valmistaja vai tehdas?

V: Olemme valmistaja, jolla on itse omistama tehdas, jonka pinta-ala on yli 30 000 neliömetriä. Contenele International Trading Co., Ltd. on kansainvälinen kauppayhtiö, joka on perustettu helpottamaan tavaroiden tuontia ja vientiä.

Q4: Mihin maihin ja alueille tuotteitasi viedään pääasiassa?

V: Tuotteitamme myydään hyvin yli 50 maassa ja alueella maailmanlaajuisesti, mukaan lukien Venäjä, Eurooppa, Afrikka ja Lähi-itä.

Q5: Millainen on tuotteidesi laatu?

V: Tähän mennessä tehtaallamme on yli 10 vuoden kokemus 12kv-40.5kv tyhjiökatkaisijoiden, eristyskytkimien, kuormakytkimien ja käyttömekanismien valmistuksesta ja kehittämisestä. Olemme toimittaneet yli satoja tuhansia ydinkomponentteja State Gridin sekä kotimaisten ja ulkomaisten asiakkaiden puhallettaviin kaappeihin ja ympäristönsuojelukaappeihin. Tehdas on läpäissyt ISO9001-laatujärjestelmän sertifioinnin, ISO14001-ympäristöjärjestelmän sertifioinnin ja ISO18001-työterveys- ja työturvallisuusjärjestelmän sertifioinnin.

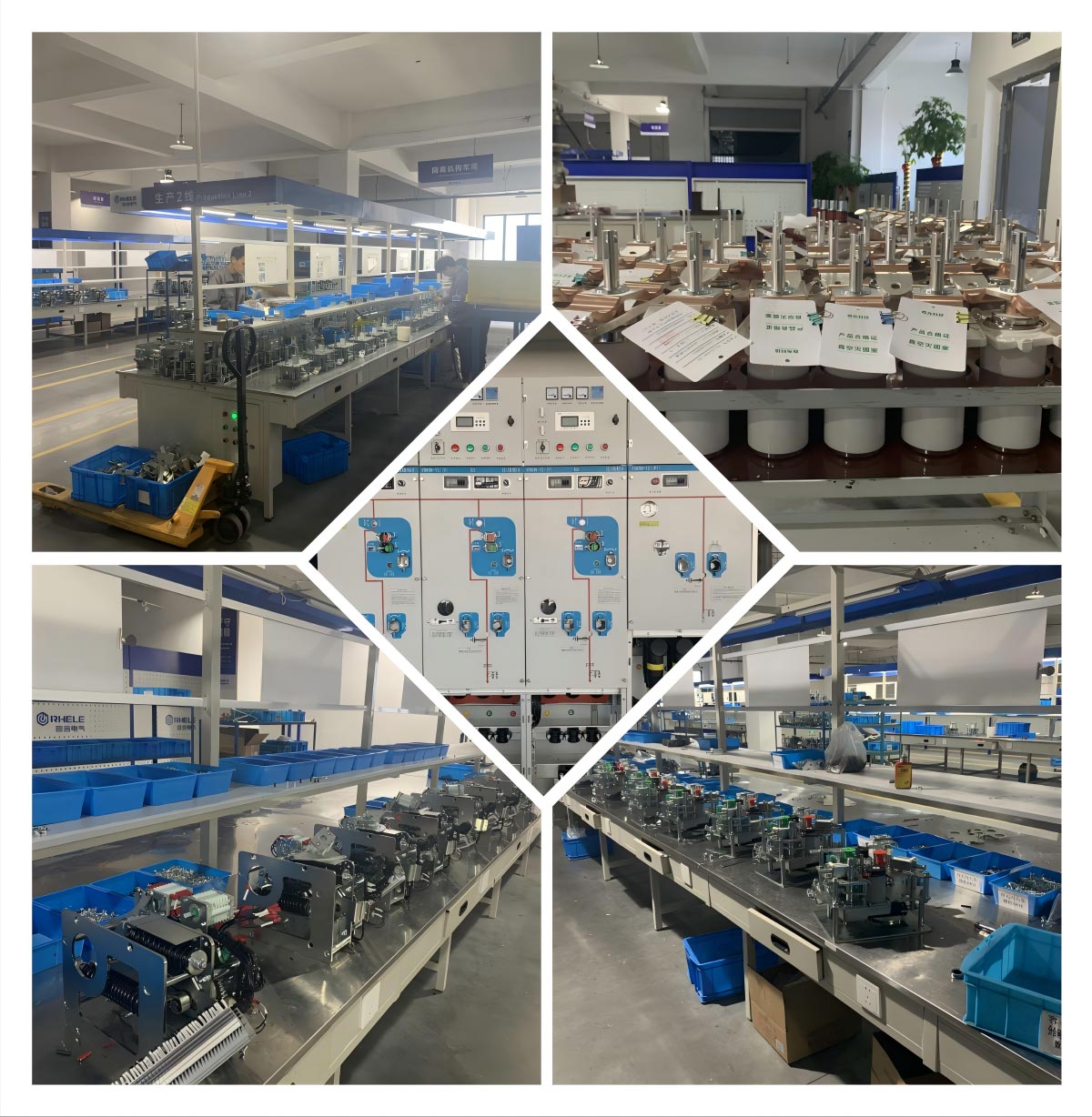

Tuotenäyttely
