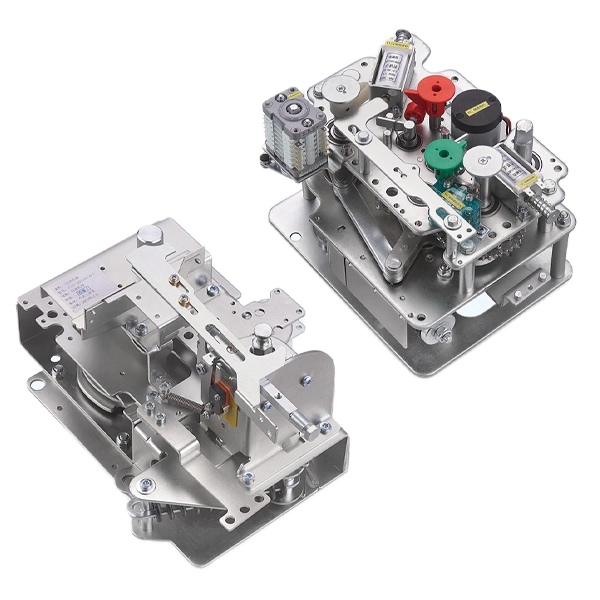

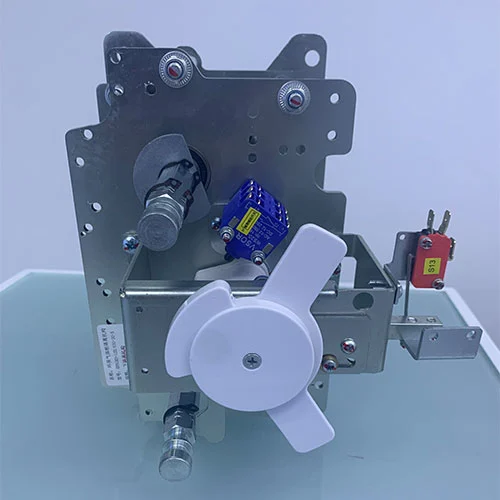

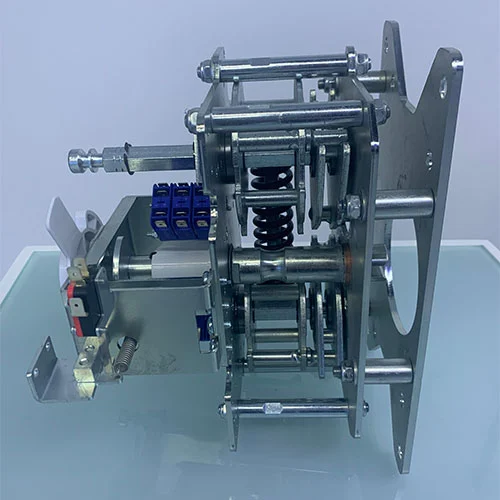

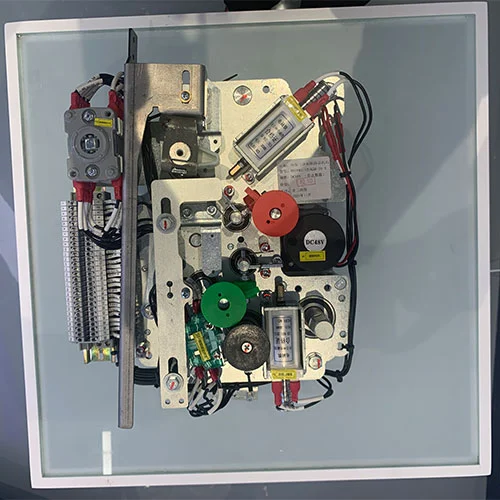

11KV:n keskijännitteen katkaisijan eristinmekanismi
Cotenele on yksi Kiinan State Grid Corporationin tärkeimmistä kumppaneista, tuotteemme, kuten keskijänniterengaspääyksiköt ja ympäristöystävälliset kojeistot, ovat laajalti suosittuja keskijännitteen sähkönjakeluprojekteissa. KDVM-12/630-20-S-sarjan 11KV-keskijännitekatkaisijan eristinmekanismi on Cotenele-yhtiön valmistama katkaisijoiden katkaisijoiden ja katkaisijoiden avaustoimintoihin sopiva. ladattavat keskijänniterengaspääyksiköt.Tämä tuote täyttää asiaankuuluvien standardien ja eritelmien vaatimukset, kuten GB1984-2014 "High Voltage AC Circuit Breakers" ja GB/T1985-2023 "High Voltage AC erottimet ja maadoituskytkimet".
Ring Main Unit (RMU) -yksiköitä käytetään laajasti virransyötössä luotettavasti keskijännitteisissä sähkönjakeluverkoissa, kuten kaupunkien sähköverkoissa, teollisuuspuistoissa ja kaupallisissa komplekseissa. Contenele Company on pitkään ollut sitoutunut tällaisten keskijänniterengaspääyksiköiden ja ympäristöystävällisten kytkinlaitteiden ydinkomponenttien tutkimukseen ja kehittämiseen.
11KV:n keskijännitteisen katkaisijan eristinmekanismi on RMU:n ja ympäristöystävällisten kojeistojen tai kaasueristeisten kojeistojen ydinkomponentteja. Valmistamamme käyttömekanismit ovat saaneet asiakkailtamme paljon kiitosta useiden vuosien ajan. Nämä käyttömekanismit on jaettu kahteen tyyppiin: manuaalisiin ja sähköisiin ohjausmalleihin perustuen, mikä takaa joustavan, turvallisen ja tehokkaan tehonjaon.
Malli ja merkitys
| KD | VM | 40.5 | 630 | 20 | S |
| Yritys koodi |
Tyhjiökytkimen toimintamekanismi | Arvioitu jännite |
Arvioitu nykyinen |
Nimelliskesto lyhytkestoinen virta | Yläeristin |
Toimintamekanismin määritelmä
11KV:n keskijännitteisen katkaisijan eristinmekanismi on keskijännitekojeiston tehonkäyttöyksikkö. Se on mekaaninen komponentti, joka tuottaa tarvittavan energian kytkinlaitteiden, kuten kuormakytkinten, katkaisijoiden ja erottimien, pääkoskettimien avaamiseen ja sulkemiseen.
Siinä on neljä ydinosaa, mukaan lukien energian varastointikomponentit (tyypillisesti jouset), voimansiirtovivustot, lukitusjärjestelmät ja apukoskettimet.
Käyttömekanismi muuntaa manuaalisen voiman tai sähköenergian ohjatuksi mekaaniseksi liikkeeksi, mikä voi varmistaa keskijännitekytkimien tarkan ja nopean toiminnan. Käyttömekanismeissa on usein jousimekanismeja, jotka voidaan ladata joko manuaalisesti ohjauskahvoista tai sähköisesti moottoreiden kautta, mikä mahdollistaa sekä paikallisen että kauko-ohjauksen.
Sovellusalue
11KV:n keskijännitekatkaisijan eristinmekanismia käytetään laajalti erilaisissa keskijännitekojeistoissa ja RMU:issa:
Ring pääyksiköt
Käyttömekanismi on RMU:n ydinkomponentti, jota käytetään usein tyhjökatkaisijan tai erottimen toiminnan ohjaamiseen. Katkaisijan toimintamekanismi ja katkaisijan toimintamekanismi yhdistetään yleensä käytettäväksi kompaktissa RMU:ssa.
Kaasueristetty kytkinlaite
Yleisesti tunnetut kaasutäytteiset paneelit käyttävät SF6-kaasua eristykseen ja valokaaren sammuttamiseen, mikä vaatii suljettuja toimintamekanismeja.
Ympäristöystävällinen kytkinlaite
Uuden sukupolven ympäristöystävälliset paneelit, joissa käytetään kiinteää eristystä tai ympäristöystävällisiä kaasuja SF6:n sijaan, kuten kiinteästi eristetyt kojeistot ja ympäristöystävälliset kojeistot, joissa on erikoistuneet toimintamekanismit .
Kiinteätyyppinen metallikoteloitu kytkinlaite
Kuten HXGN-sarjan kojeistot, joita käytetään laajalti maaseudun ja kaupunkien sähkönjakelujärjestelmässä ja sähköverkon päivittämisessä.
Nämä käyttömekanismit sopivat luotettavasti erilaisiin ympäristöihin, -40°C - +40°C, suojausluokka IP3X asti, mikä takaa suojan pölyä ja vettä vastaan
Toimintamekanismien luokitus
Kehäpääyksikön toimintamekanismi luokitellaan yleensä sen palvelemien toimintayksiköiden mukaan. Jokaisella yksikkötyypillä on omat erityispiirteensä ja käyttöalueensa.
C-Unit (kuormakytkinyksikkö)
C-yksikkö on varustettu kuorman katkaisumekanismilla, joka käyttää tyypillisesti yhden jousen energian varastointimekanismia sulkemiseen ja avaamiseen normaalilla kuormitusvirralla. Se toimii tulevana yksikkönä, joka ohjaa päävirtalähdettä virranjakeluun. C-tyypin mekanismissa on itsenäinen käyttöakseli kuormakytkimelle ja se voidaan varustaa moottorikäytöllä kauko-ohjausta varten.
V-yksikkö (Circuit Breaker Unit)
V-yksikkö sisältää tyhjiökatkaisijamekanismin, joka hyödyntää vetojousienergian varastointia sulkemiseen ja puristusjousienergian varastointia avaamiseen. Tämä mekanismi tarjoaa korkean katkaisukapasiteetin oikosulkuvirroille ja sisältää pumppaamisen estotoiminnon, joka estää noiden tarttumisvikoja. V-yksiköitä käytetään sekä saapuviin että lähteviin sovelluksiin, joissa tarvitaan tehostettua suojausta ja jatkuvaa käyttöä.
G-yksikkö (erotin/maadoituskytkinmekanismi)
G-yksikkö viittaa erottimen ja maadoituskytkinmekanismiin, joka käyttää puristusjousen keskikohdan irrotusperiaatetta. Se tarjoaa näkyviä eristysrakoja huoltoturvallisuuden takaamiseksi ja on tyypillisesti lukittu pääkytkimeen. Mekanismissa on erilliset käyttöakseliasennot erottimelle (oikea puoli) ja maadoituskytkimelle (vasemmalla), selkeällä mekaanisella näytöllä.
F-Unit (kuormituksen katkaisijan ja sulakkeen yhdistelmäyksikkö)
F-yksikössä yhdistyvät kuorman katkaisukytkinmekanismi ja sulakesuojaus, jossa käytetään tyypillisesti kaksoisjousimekanismia (A-tyyppi), jossa toinen jousi on sulkemiseen ja toinen avaamiseen. Kun sulake palaa, sen iskuri laukaisee mekanismin avaamaan kaikki kolme vaihetta samanaikaisesti, mikä estää yksivaiheisen toiminnan. Tämä yksikkö on vakiolähtöinen muuntajan suojauksen syöttölaite.
Saapuva mekanismi
Sisääntulomekanismi on käyttölaite jakelujärjestelmän tehon sisääntulossa, tyypillisesti toteutettu C-yksikkönä (kuormakytkin) tai V-yksikkönä (katkaisija) tarpeiden mukaan. Se ohjaa koko kojeistokokoonpanon kokonaisvirransyöttöä ja sen on kestettävä luotettavasti koko kuormavirta.
Lähtevä mekanismi
Lähtevä mekanismi ohjaa ja suojaa yksittäisiä jakelupiirejä, jotka tyypillisesti toteutetaan F-yksikkönä (kuormakytkin-sulakeyhdistelmä) muuntajan syöttöjä varten tai V-yksikkönä suurempia kapasiteettivaatimuksia varten. Sen tulee laukeaa valikoivasti loppupään vioissa ja samalla ylläpitää virtaa terveille piireille.

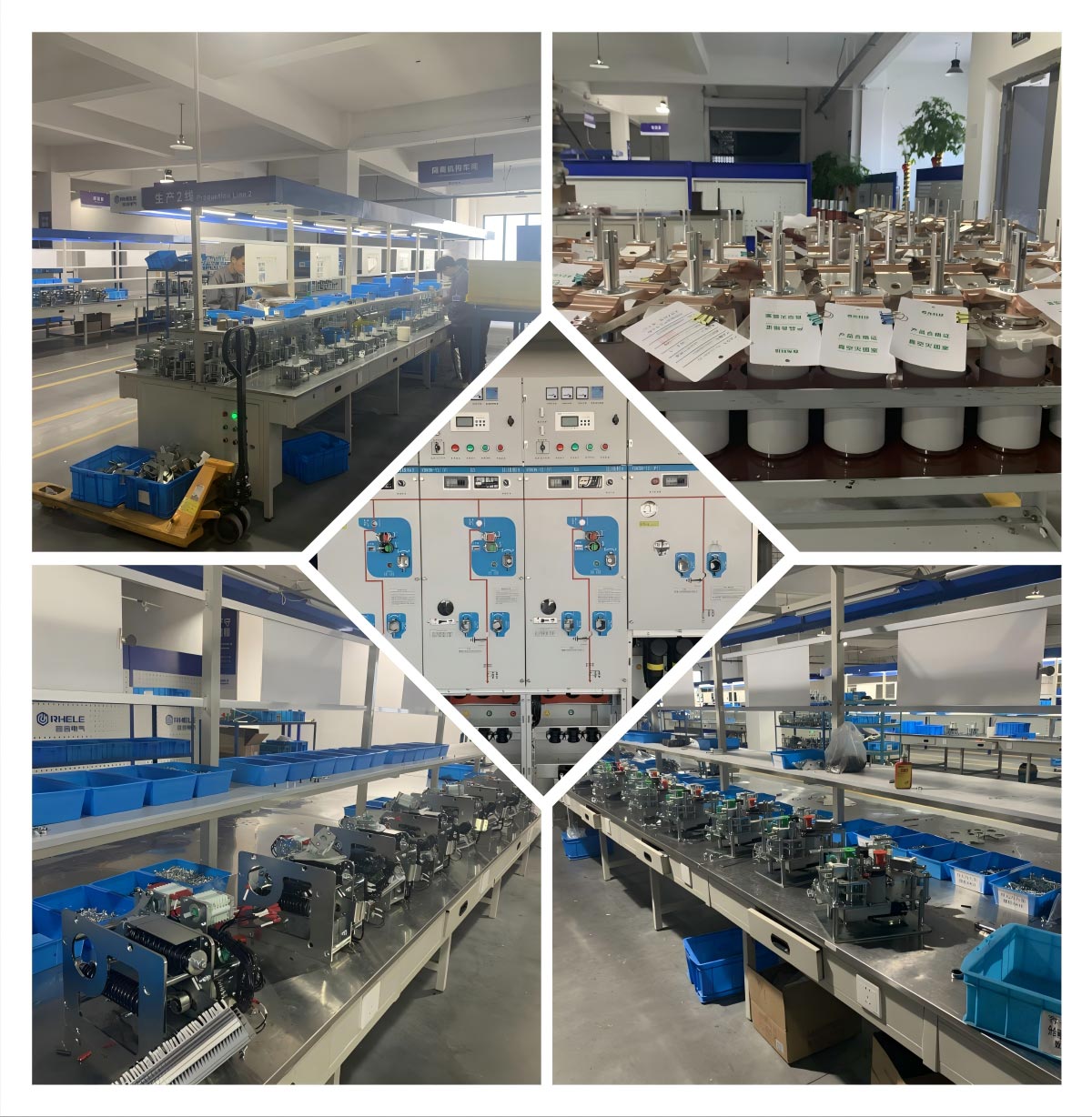

Tuotantotyöpaja

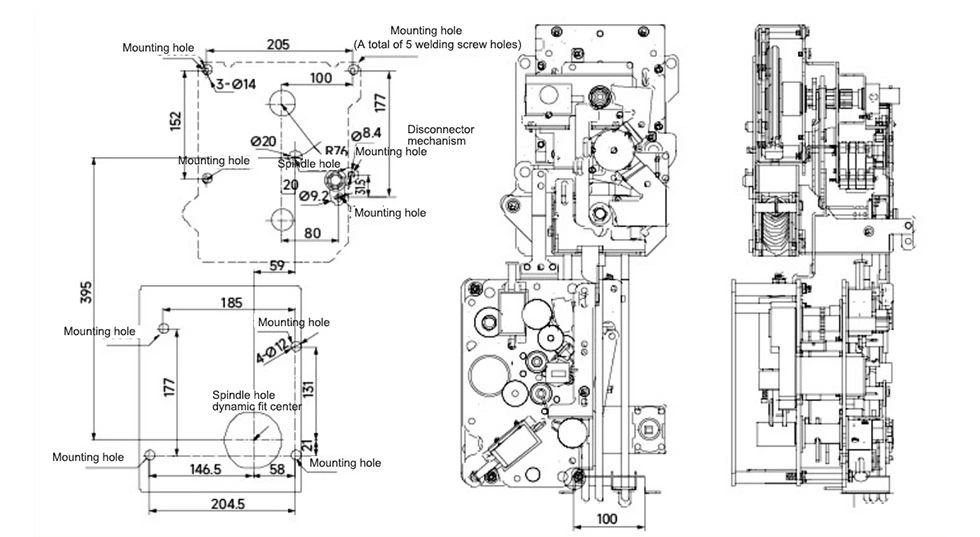

Ulkonäkö ja mitat

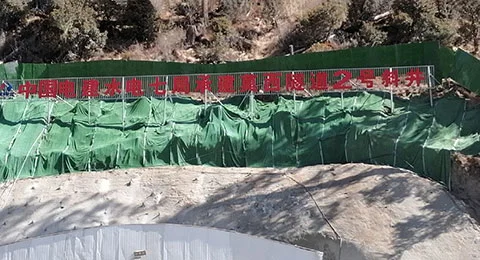

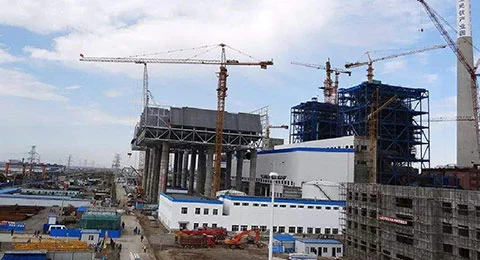

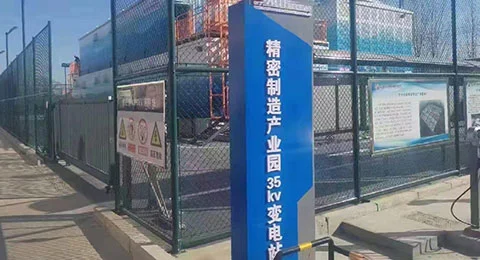

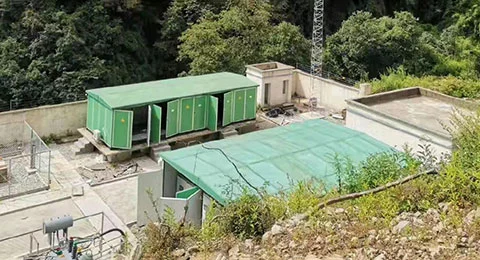

Todellinen projektikokemus
Cotenele-tuotteita on käytetty useissa suurissa voima- ja energiaprojekteissa, mukaan lukien:
110 kV sähköasemat ja 35 kV kaasueristeiset kojeistot
Offshore-tuulivoimahankkeet (China Resources Power)

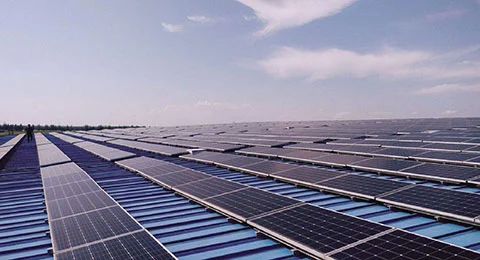

1600 MW aurinkosähköpohjaprojektit Qinghaissa
Rautatieinfrastruktuurihankkeet (China Railway / PowerChina)
Merentakaiset kaivosvoimajärjestelmät (Tadžikistanin kultakaivosprojekti)
FAQ
1. Mikä on 11 kV:n keskijännitekatkaisijan eristysmekanismi?
Se on keskijännitekojeiston ydinkäyttöyksikkö, joka vastaa katkaisijoiden, kuorman katkaisijoiden ja erottimien avaamisesta ja sulkemisesta. Se muuntaa manuaalisen tai sähköisen energian tarkaksi mekaaniseksi liikkeeksi varmistaen turvallisen ja luotettavan toiminnan normaaleissa ja vikatilanteissa.
2. Mitä standardeja tämä mekanismi noudattaa?
GB1984-2014: Korkeajännitteiset AC-katkaisijat
GB/T1985-2023: Korkeajännitteiset vaihtovirtaerottimet ja maadoituskytkimet
Valmistettu ISO9001-, ISO14001- ja ISO45001-sertifioiduilla järjestelmillä.
3. Mitä tukea Cotenele tarjoaa ostajille?
Tekniset tiedot ja piirustukset
Asennusohjeet
OEM-räätälöinti ja brändäys
Nopea toimitus joukkotilauksille
Soveltuu EPC-urakoitsijoille, kytkinlaitteiden valmistajille ja maailmanlaajuisille jakelijoille.

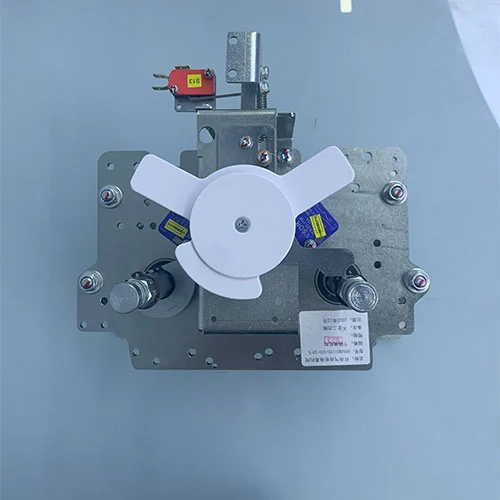

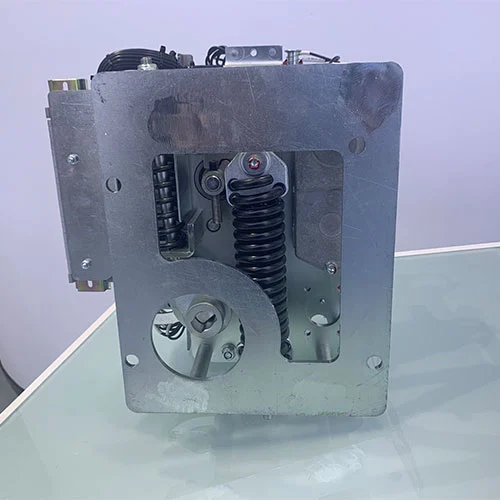

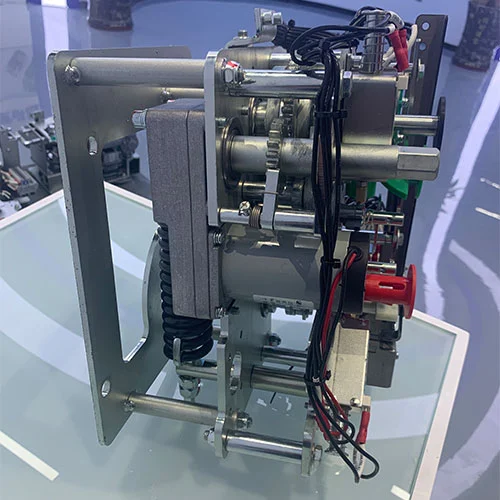

Tuotenäyttely
