XL-21 Pienjännitemoottorin ohjauskeskuksen LV-kytkinlaite

Cotenele on pienjännitekojeiston XL-21 pienjännitekojeiston valmistaja. Pienjännitekojeisto XL-21 on yksi Kiinan varhaisimmista ja laajimmin käytetyistä sähkönjakelulaitteistoista. Sen päätarkoituksena on jakaa sähköenergiaa 50 Hz:n taajuudella ja 380 V:n (tai 400 V/500 V/660 V) nimellisjännitteellä toimivien voimajärjestelmien loppukäyttölaitteisiin samalla kun se tarjoaa laitteiden ohjauksen ja piirisuojauksen. Se on yhteensopiva erilaisten maadoitusjärjestelmien kanssa, mukaan lukien kolmivaiheinen kolmijohdin, kolmivaiheinen nelijohdin ja kolmivaiheinen viisijohdin (esim. TN-C, TT).

Pienjännitekojeiston XL-21 etuna on luotettava laatu, joustava asennus ja helppo huolto, ja se täyttää asiaankuuluvat kansalliset ja kansainväliset standardit, kuten GB/T 7251, IEC 60439, CCC jne. Cotenele on läpäissyt ISO9001 laadunhallintasertifikaatin.

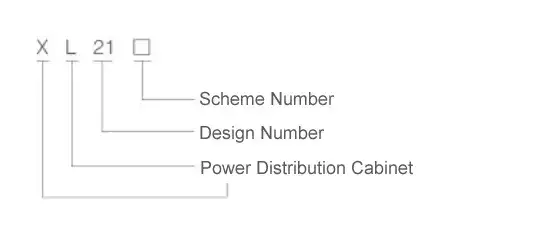

Malli ja merkitykset

Tärkeimmät tekniset parametrit

Mitkä ovat XL-21-kytkinlaitteiden tuoterakenteen ominaisuudet?

1. Kotelo:Pienjännitekojeiston XL-21 kuori mukautuu täysin suljettuun suunnitteluun. Tämä rakenne voi tarjota tehokkaan suojan pölyä ja ulkopuolisia esineitä vastaan. Vakiosuojausluokka on IP30, korkeampi luokka on saatavana pyynnöstä. Pienjännitteellä on kaksi rakennetyyppiä: kokoonpanotyyppi (suuri monipuolisuus) ja hitsattu (suuri lujuus).

2. Asennus ja huolto:XL-21 pienjännitemoottorin ohjauskeskuksen LV-kytkinlaite on suunniteltu seinäasennukseen ja etupuolen huoltoon, mikä säästää tilaa. Kun ovi on auki, kaikki sisäiset osat ovat täysin esillä, mikä tekee sen rutiinihuollosta erittäin kätevää.

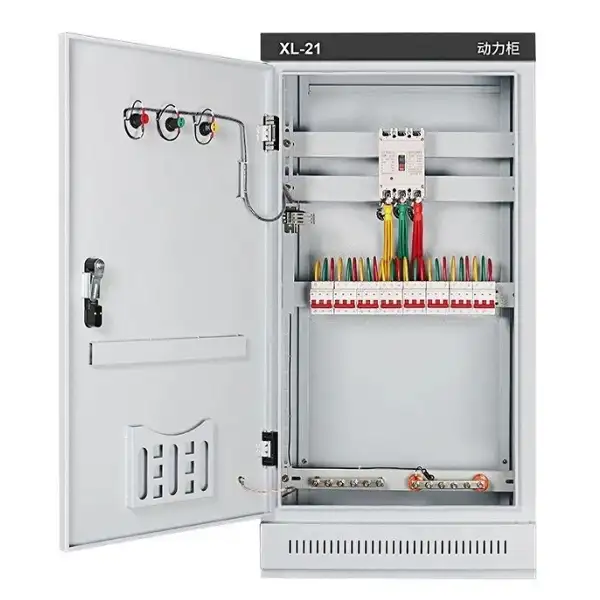

3. Sisäinen asettelu:Tämä paneeli mukauttaa palkki- tai levyrakennetta joustavaan sijoitteluun. Ohjauselementit, kuten painikkeet, merkkivalot ja instrumentit, kuten volttimittari, ampeerimittari, on asennettu oveen, kun taas pääkytkimen käyttökahva sijaitsee kaapin oikealla etupuolella, jotta niihin pääsee helposti käsiksi.

4. Materiaalit ja viimeistely:Pienjännitekojeiston kotelo on valmistettu korkealaatuisesta kylmävalssatusta teräslevystä, jonka vähimmäispaksuus on 1,5 mm, taivutettu ja hitsattu korkeaa lujuutta varten. Pinta on käsitelty sähköstaattisella jauhemaalilla erinomaisen korroosionkestävyyden saavuttamiseksi. Ovi voi avautua vähintään 120 asteen kulmaan helpon pääsyn vuoksi. Sekä kotelo että ovi on varustettu maadoitusruuveilla turvallisen ja luotettavan maadoituksen varmistamiseksi.

XL-21-pienjännitepaneelin ydintoiminto ja komponentit

1. Ydintoiminnot

XL-21 pienjännitemoottorin ohjauskeskuksen pienjännitekytkinlaitetta käytetään usein luotettavan virransyötön tarjoamiseen kytkettyihin laitteisiin, joita käytetään moottoreiden ja muiden kuormien tarkkaan käynnistys-/pysäytysohjaukseen. Se tukee myös keskeisten parametrien, kuten virran ja jännitteen, reaaliaikaista toiminnallista seurantaa. Samalla varmista kattavat piirin suojaustoiminnot selviytyäksesi vioista, kuten ylikuormituksesta, oikosulusta ja vuodosta.

2. Tyypilliset osat

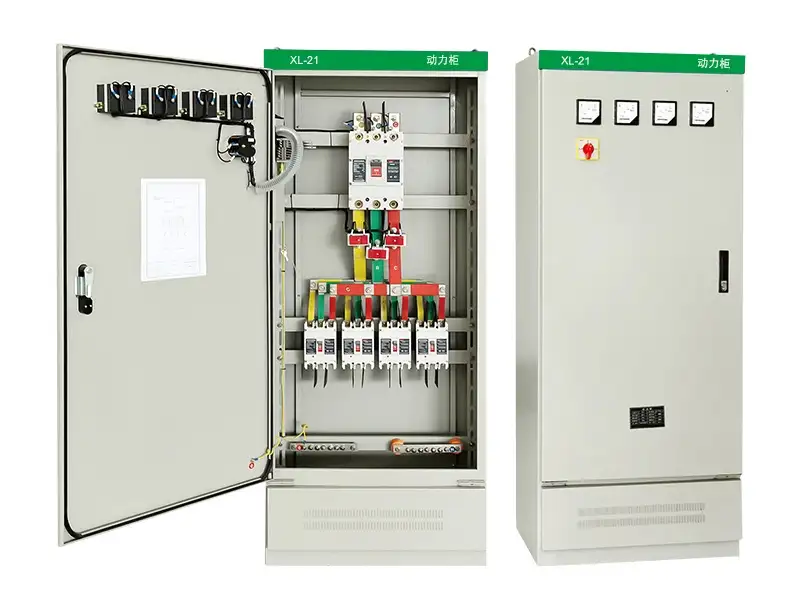

Pienjännitepaneeli XL-21 sisältää yleensä useita alapuolella olevia ydinkomponentteja, kuten valetut kotelokatkaisijat (MCCB), ilmakatkaisijat (ACB), vikavirtasuojakytkimet (RCCB) jne. Pääkytkin tai sisääntulokytkin, esimerkiksi CM1-400L-muovattu kotelokatkaisija, ohjaa yleensä koko jakelukeskuksen päätekeskuksessa sijaitsevaa virransyöttöä. Haarakytkimet tai lähtevät kytkimet, kuten CM1-100L-katkaisija tai kontaktorit, jotka vastaavat itsenäisten haarapiirien, kuten moottoreiden tai valaistuksen, hallinnasta.

Suojalaitteet on tyypillisesti integroitu katkaisijalaukaisuyksiköihin, jotka tarjoavat ylikuormitus- ja oikosulkusuojauksen valinnaisilla vikavirtasuojavarusteilla. Ohjauslaitteet mahdollistavat AC-kontaktorikäämien paikallisen tai etäkäytön suuritehoisten laitteiden käynnistämiseksi tai pysäyttämiseksi. Lopuksi erilaiset indikaattorit ja ohjaimet, kuten volttimittarit, ampeerimittarit, merkkivalot ja painikkeet, yhdessä kaappiin asennettujen komponenttien kanssa muodostavat täydellisen ohjaus- ja näyttöliittymän.

Käyttöolosuhteet ja asennusympäristö

Pitkän aikavälin vakaan toiminnan varmistamiseksi seuraavat ympäristöehdot on täytettävä:

1. Korkeus:Yleensä ≤2000 m; korkeammissa korkeuksissa vaaditaan erityiskäsittelyä.

2. Ympäristön lämpötila:-10°C - +40°C, 24 tunnin keskiarvo ≤+35°C.

3. Suhteellinen kosteus:≤50 % +40 °C:ssa; jopa 90 % +20°C:ssa – kondensoituminen on estettävä.

4. Asennuskaltevuus:≤5° pystysuorasta vakauden varmistamiseksi.

5. Ympäristöolosuhteet:Ei voimakasta tärinää tai iskua; ei syövyttäviä tai räjähtäviä kaasuja; ei johtavaa pölyä.

6. Varastointi ja kuljetus:Säilytä ennen asennusta kuivassa, puhtaassa paikassa kosteuden välttämiseksi. Perustuskanavat ja ankkuripultit tulee hankkia käyttäjän toimesta.

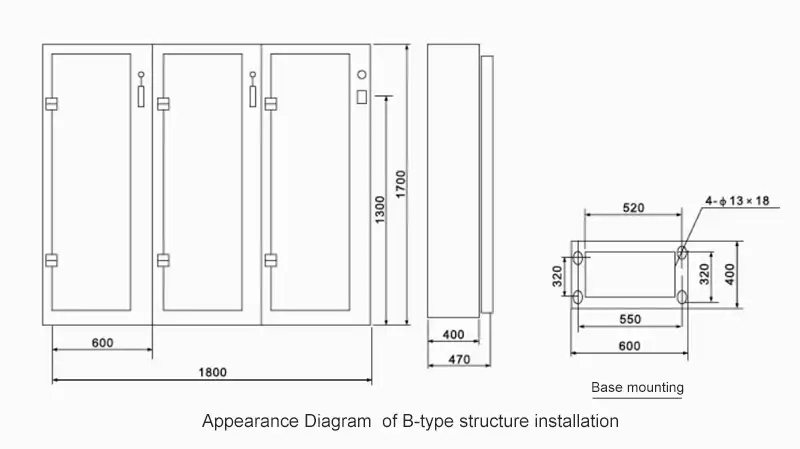

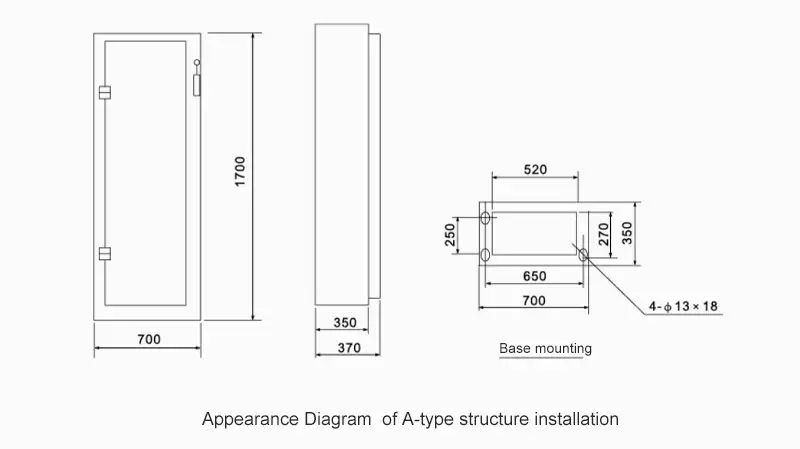

Ulkonäkö ja asennusohjekaavio

Käyttö, huolto ja tarkastus

Ennen kuin sähkönjakelukaappi otetaan käyttöön asennuksen tai huollon jälkeen, on suoritettava seuraavat tarkastukset ja testit (huollon jälkeiset tarkastukset ja testit määräytyvät huollon luonteen perusteella):

1. Tarkista, ovatko sähkökaapin sisälle asennetut sähkölaitteet ja toisiojohdot piirustusten mukaisia.

2. Tarkista, ovatko toiminnassa käytettävät veitsikytkin ja ilmakytkin joustavat ja jumittuneet.

3. Tarkista, onko sähkölaitteistolla hyvä kontakti ja että se täyttää itse laitteen käyttövaatimukset.

4. Tarkista, onko sähkökaapin sisällä vieraita esineitä ja onko eri osien kiristysruuvit löysällä.

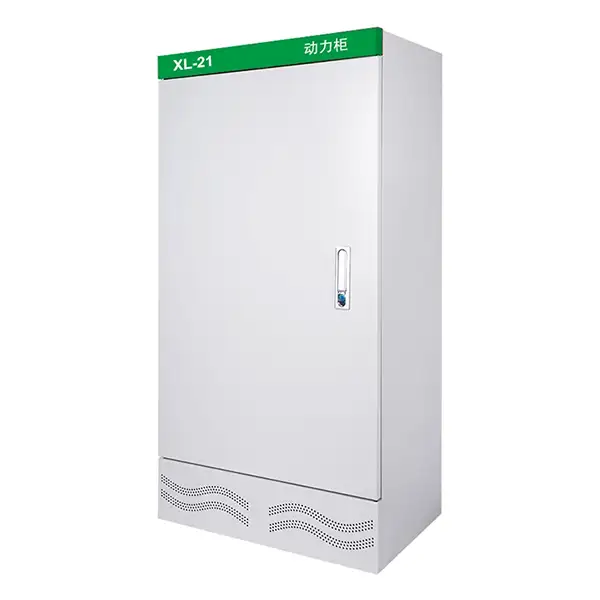

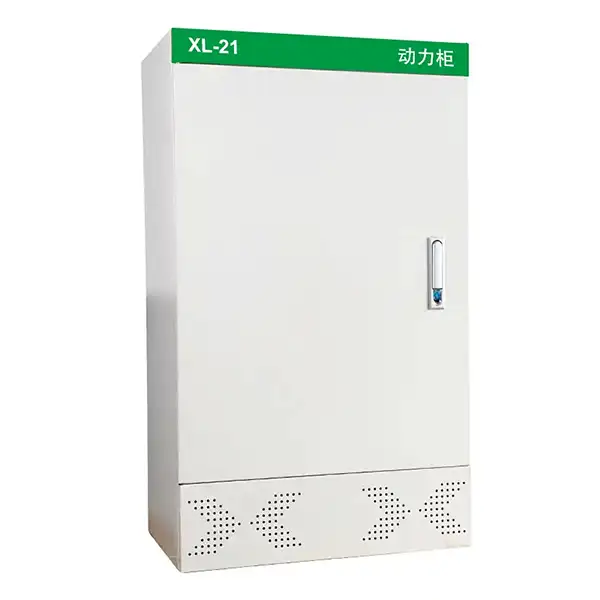

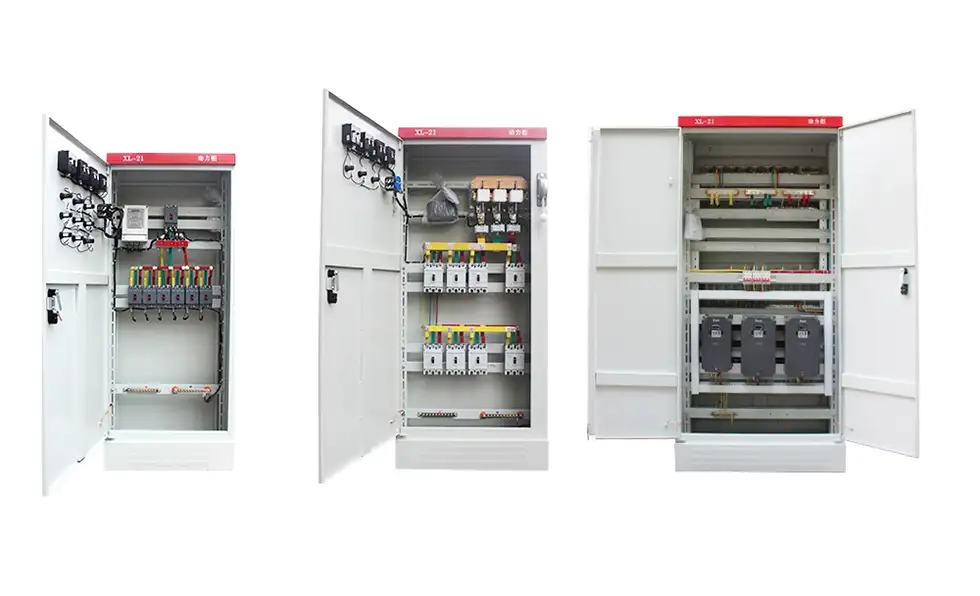

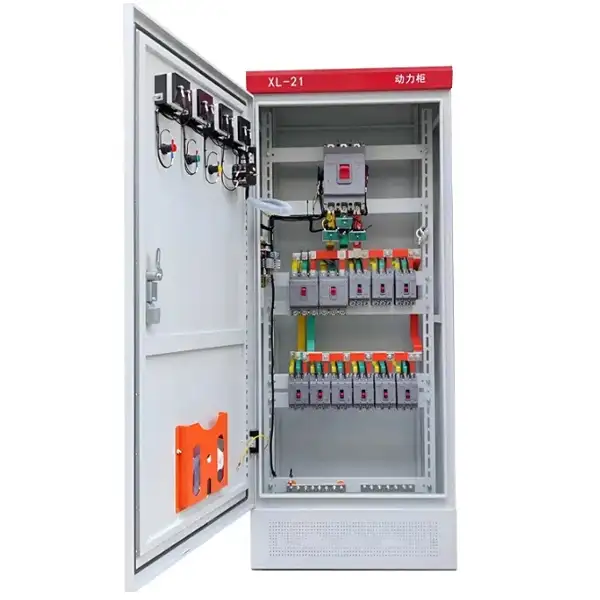

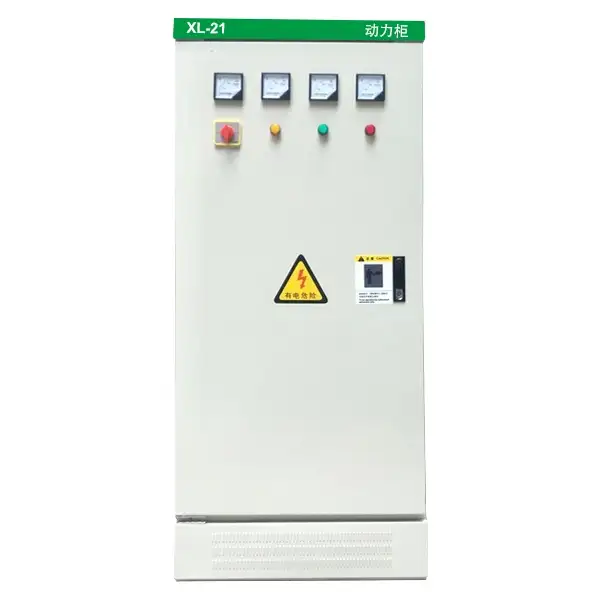

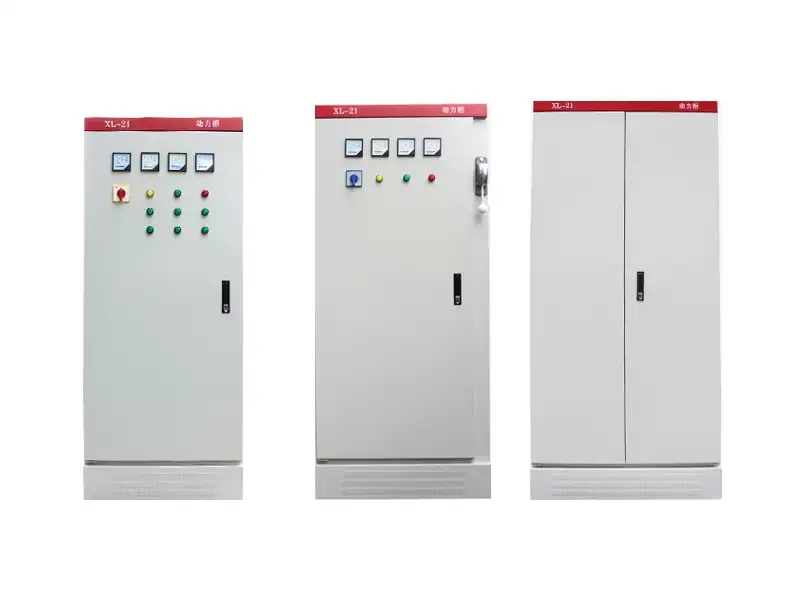

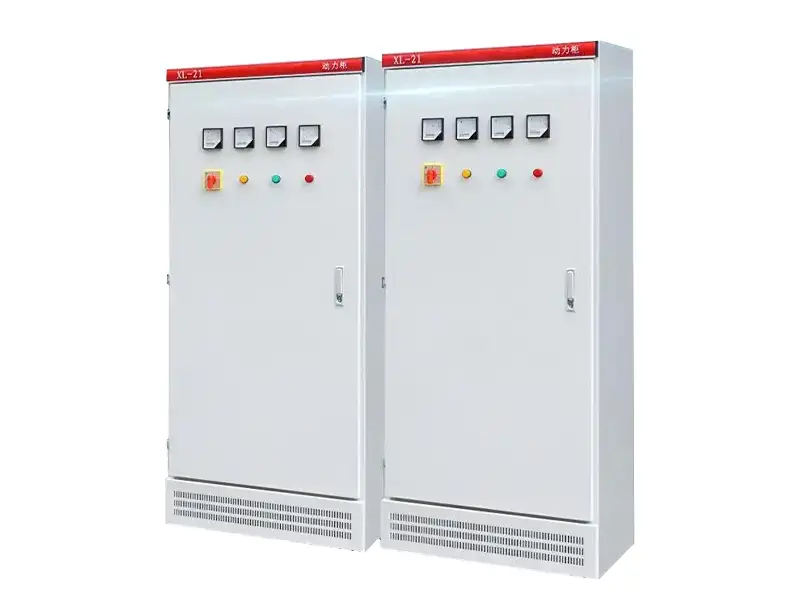

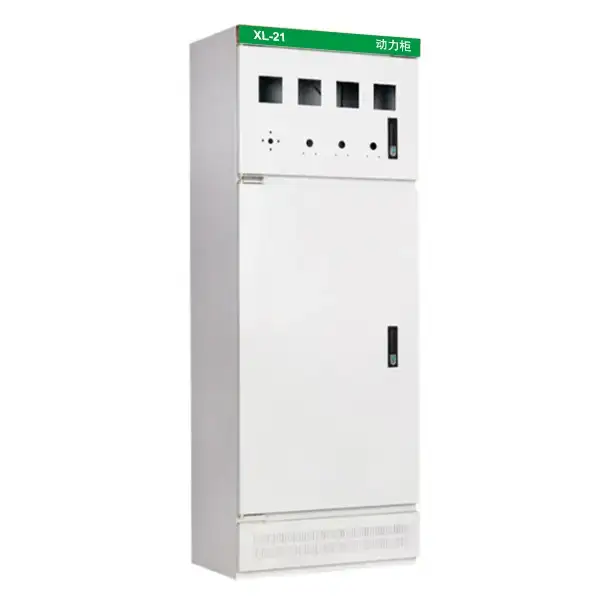

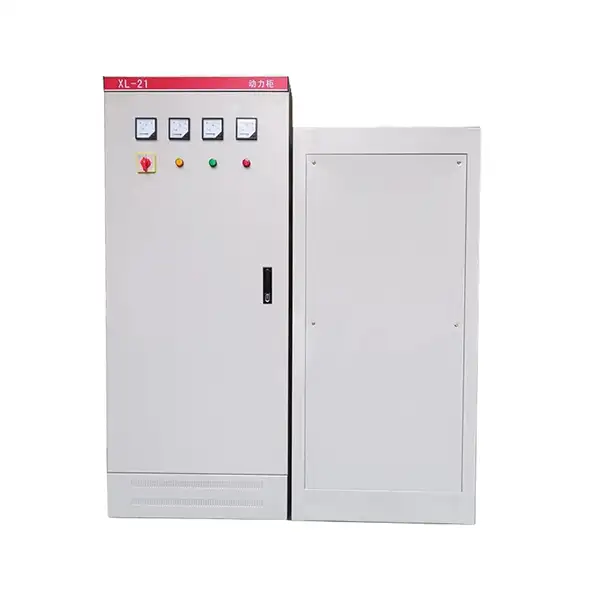

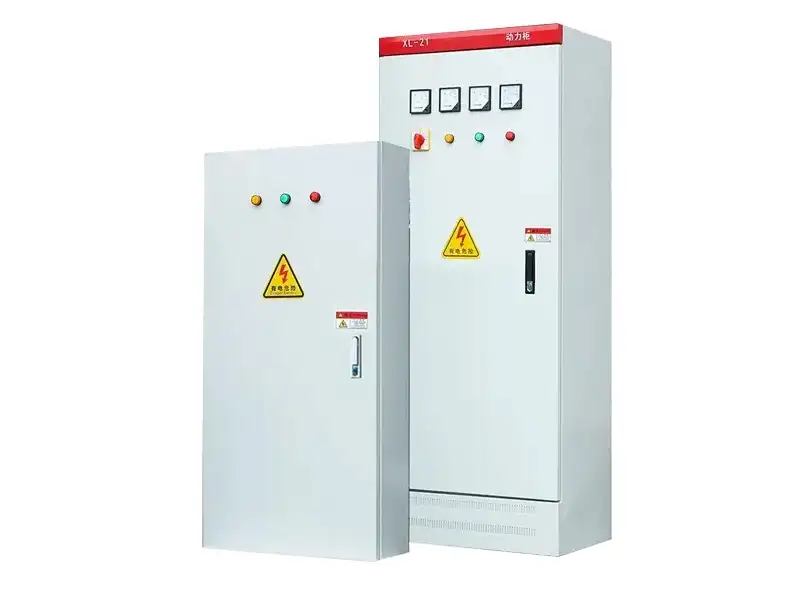

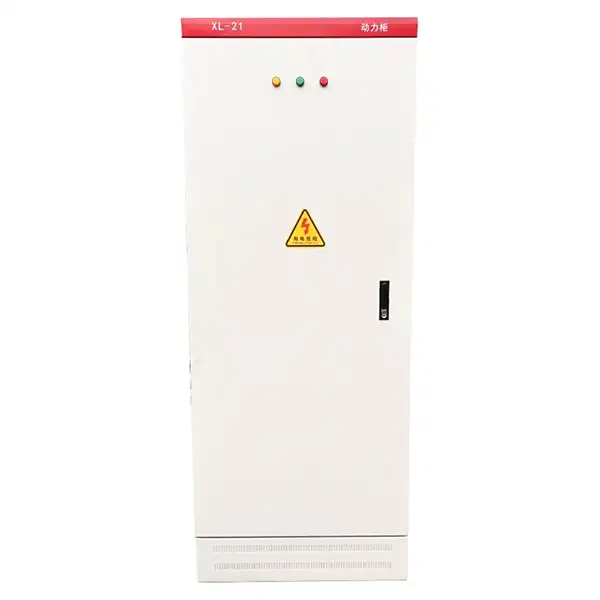

Tuotteet näyttävät
