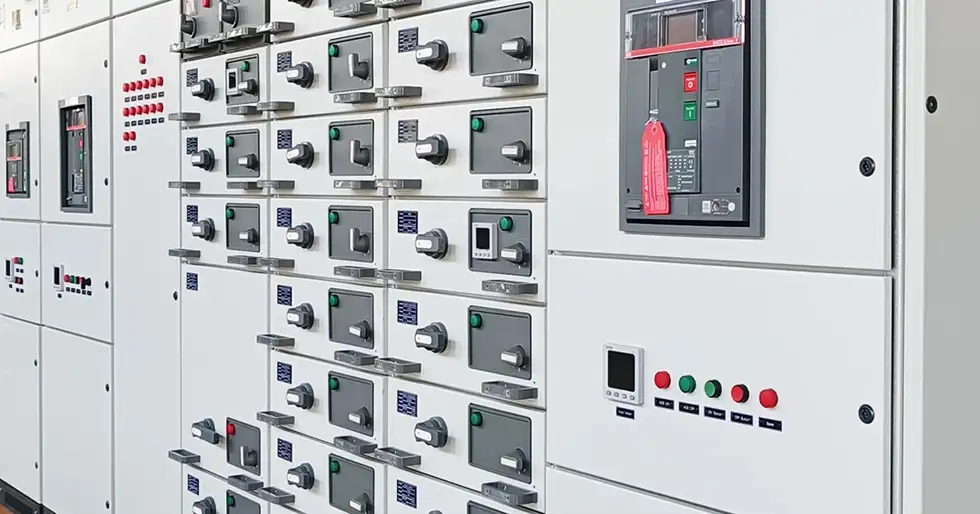

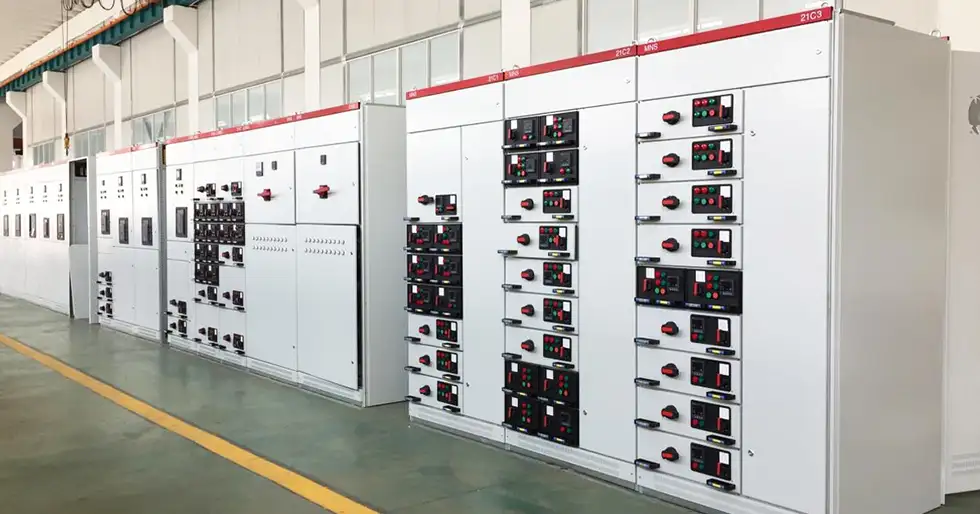

MNS ulosvedettävä pienjännitekytkinlaite

Tärkeimmät tekniset parametrit

Mikä on MNS-kytkinlaitteiden rakenne?

MNS-pienjännitekojeiston kaapin runko on selkeästi jaettu useisiin itsenäisiin osastoihin, mikä voi varmistaa vikaeristyksen ja käyttöturvallisuuden:

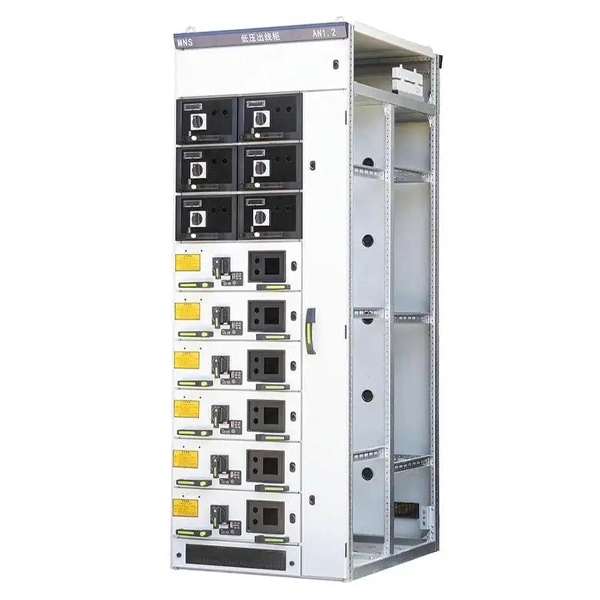

Kaapin kehys:MNS-kojeistokaapin perusrakenne koostuu C-muotoisista profiileista, jotka on koottu yhteen. C-muotoiset profiilit valmistetaan taivuttamalla teräslevyjä, joiden asennusreikä on E=25 mm. Kaikki kaappitelineet ja sisäseinät on käsitelty galvanoidulla puhdistuksella. Ympäröivät ovipaneelit ja sivupaneelit on pinnoitettu korkeajännitteisellä sähköstaattisella ruiskulla. Tämän kaapin rungon ominaisuuksia ovat korkea lujuus ja joustavuus.

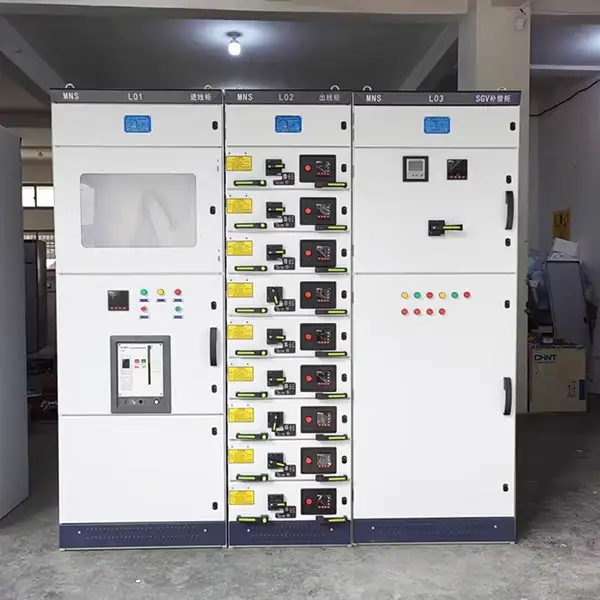

Toiminnalliset osastot:

1. Vaakakiskotila:Se sijaitsee kaapin takaosassa ja on pääkanava sähkön keräämiseen ja jakeluun.

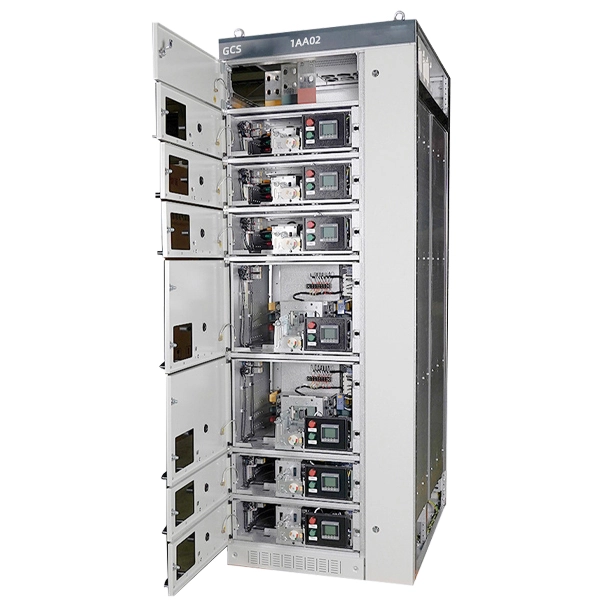

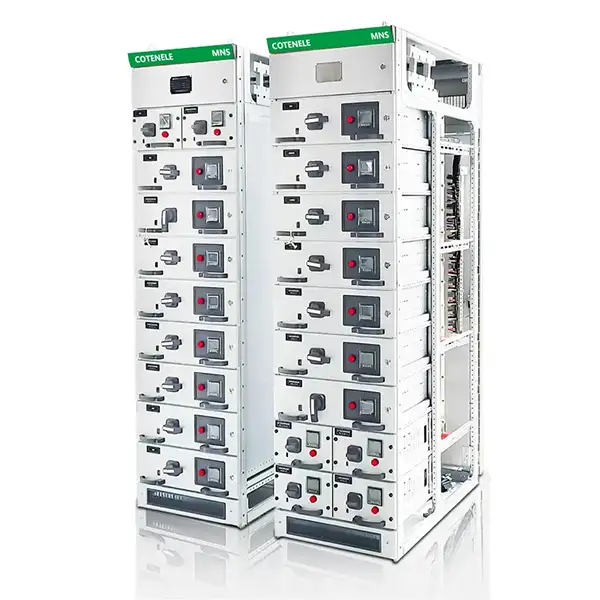

2. Toiminnallisen yksikön lokero:Se sijaitsee kaapin etuosassa, ja siinä on laatikostot, joista jokainen on itsenäinen toiminnallinen moduuli.

3. Kaapelilokero:Sijaitsee kaapin oikeassa etuosassa tai alaosassa, käytetään tulo- ja lähtökaapeleiden kytkemiseen.

Tuotteen ominaisuudet ja edut:

1. Modulaarisuus ja joustavuus:MNS ulosvedettävän pienjännitekojeiston laatikostokorkeudet perustuvat modulaarisiin mittoihin (esim. 8E/4, 8E/2, 8E, 16E, 24E), voidaan konfiguroida joustavasti. Yhteen kaappiin mahtuu jopa 36 piiriä (yksipuolinen käyttö).

2. Kolmiasentoisen laatikon suunnittelu:Jokaisella laatikolla on kolme asentoa: "Yhdistetty", "Testi" ja "Katkaistu".

Yhdistetty:Sekä pää- että apupiirit on kytketty; laitteet toimivat normaalisti.

Testata:Pääpiiri irrotettu, vain apupiiri kytketty – mahdollistaa ohjauspiirin testauksen ilman, että pääpiiriä katkaistaan.

Yhteys katkaistu:Sekä pää- että apupiirit on kytketty irti; laatikko voidaan vetää kokonaan ulos huoltoa tai vaihtoa varten.

3. Korkea turvallisuus ja luotettavuus:

Mekaaninen lukitus:MNS-kytkinlaitteen laatikon ohjauskahva lukittuu sisäiseen katkaisijaan, mikä varmistaa, että laatikkoa voidaan siirtää vain katkaisijan ollessa auki, mikä voi estää käytön kuormituksen alaisena.

4. Fyysinen eristäminen:Kojeistotilat on erotettu toisistaan ​​teräslevyillä tai erittäin lujilla paloa hidastavilla muoviesteillä, jotka voivat tehokkaasti rajoittaa vian leviämistä.

Vankka virtakiskojärjestelmä:MNS-kojeiston vaakakisko on erityisesti suunniteltu kestämään jopa 100 kA/1s oikosulkuvirtoja, ja sen dynaaminen ja lämpöstabiilisuus on erinomainen.

Älykäs ominaisuus:Tämä kojeisto voi integroida älykkäitä mittareita ja viestintämoduuleja (esim. Modbus, Profibus) etävalvontaa, parametrien mittausta (virta, jännite, tehokerroin jne.) ja vikojen varhaisvaroitusta varten.

5. Helppo asennus ja huolto:MNs-kytkimen laatikot toimivat rullaohjaimilla alhaisen vetäytymisvastuksen saavuttamiseksi, ja niitä voi käyttää yksi henkilö. Kaapelilokerossa on runsaasti tilaa ja se tukee etu- tai takaliitäntää, mikä helpottaa huoltoa.

Valinta- ja käyttönäkökohdat

1. Teknisten parametrien vastaavuus:Määritä nimellisvirta kokonaiskuormitustehon ja diversiteettikertoimen perusteella; valitse riittävän katkaisukyvyn omaavat kytkinlaitteet verkon oikosulkukapasiteetin mukaan.

2. Toiminto ja piirikokoonpano:Selvitä, onko sovellus tehokeskus (PC) vai moottorinohjauskeskus (MCC), ja valitse sopiva laatikon tyyppi ja koko.

3. Ympäristöön sopeutuvuus:Valitse sopiva suojausluokka (esim. IP30, IP40, IP54) asennusympäristön perusteella (esim. puhdas kuiva sähköhuone vs. kostea pölyinen teollisuuspaja).

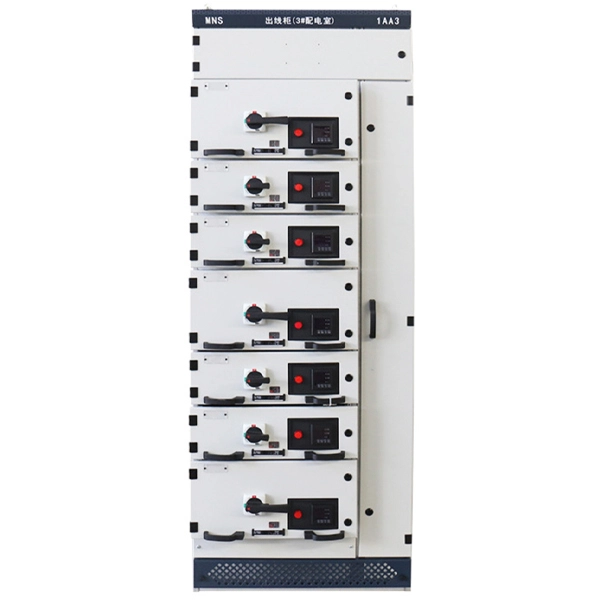

4. Laatikon kokoonpano:

1/4 yksikkö:Pienen kapasiteetin ja suuritiheyksisille piireille, kuten valaistus- ja pienitehoisille laitteille.

1/2 yksikköä:Soveltuu keskitehoisille piireille, esim. tuulettimen ja pumpun ohjaukseen.

1 yksikkö ja enemmän:Käytetään suuritehoisille laitteille tai pääpiireille, kuten tulo- ja bus-tie.

Asennus- ja huoltopisteet

1. Asennusympäristö:MNS ulosvedettävä pienjännitekytkinlaite tulee asentaa sisätiloihin ilman räjähtäviä, syövyttäviä kaasuja tai pölyä. Perustuksen on oltava tasainen ja kanavan terästason virhe hallinnassa 1/1000.

2. Asennusmenettely:Noudata vaiheita: "Valmistelu → Asennus → Kytkentä → Käyttöönotto". Kun päävirtakisko on kytketty, tarvitsee eristysresistanssitestejä ja muita tarkastuksia asianmukaisuuden varmistamiseksi ennen jännitteen kytkemistä.

3. Käyttö ja huolto:Kaikki käyttö- ja huoltotyöt tulee suorittaa koulutetun sähköalan ammattilaisen toimesta. Päivittäisessä huollossa on tarpeen säännöllisesti tarkistaa, onko laatikon pistokkeen kosketuspinta ylikuumentunut, tarkistaa, toimiiko mekaaninen lukituslaite kunnolla, ja puhdistaa paneelin sisälle kerääntynyt pöly.

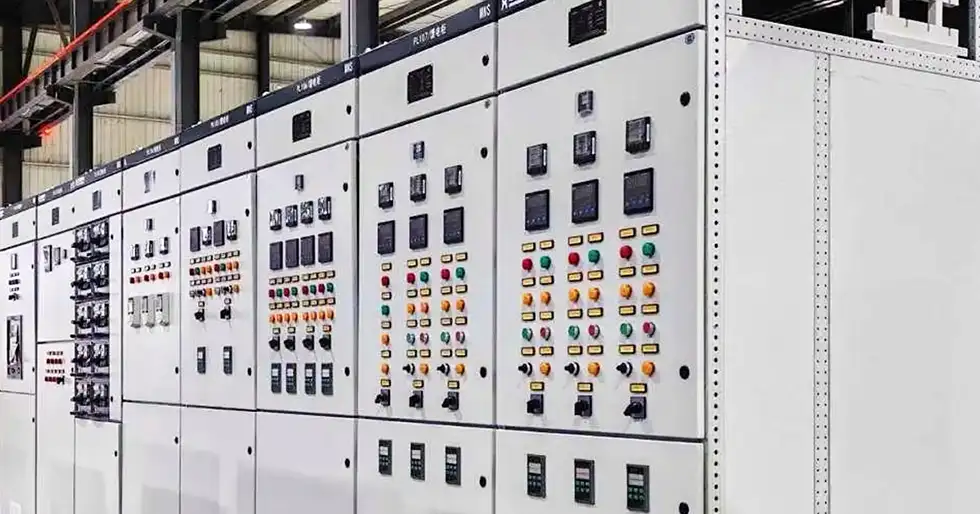

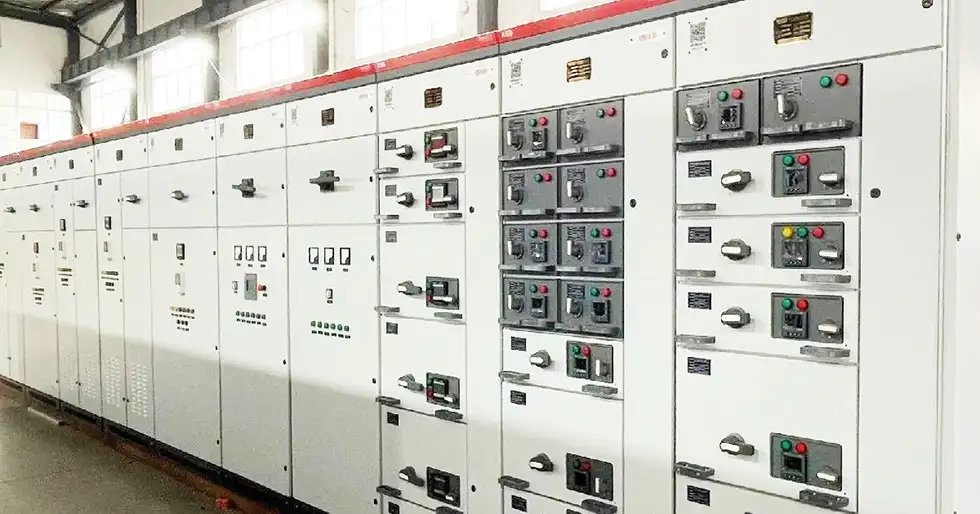

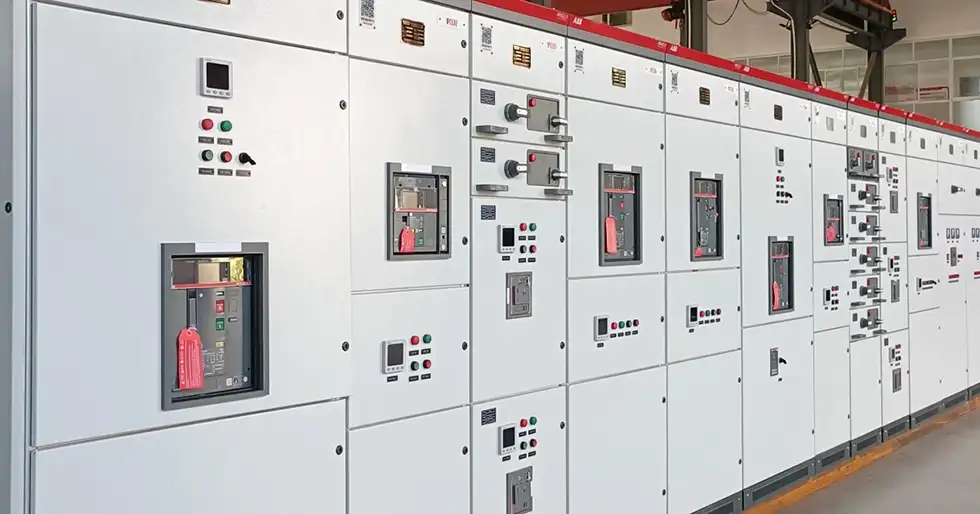

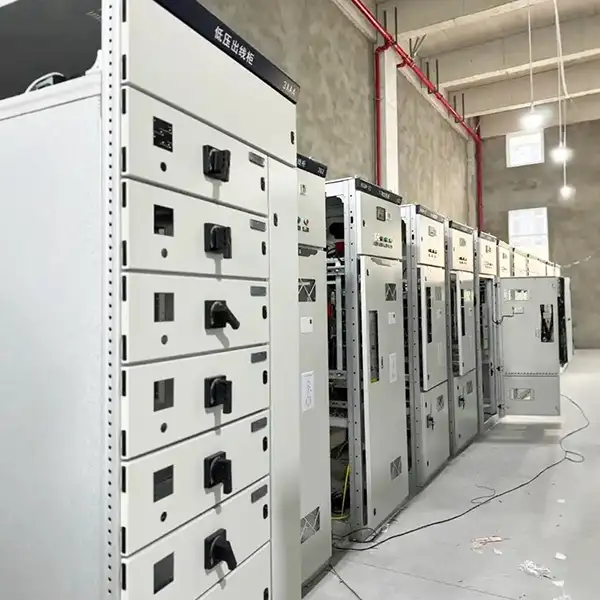

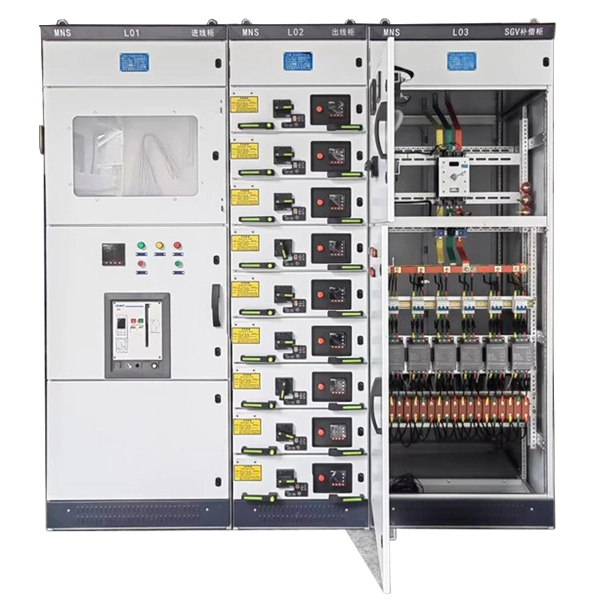

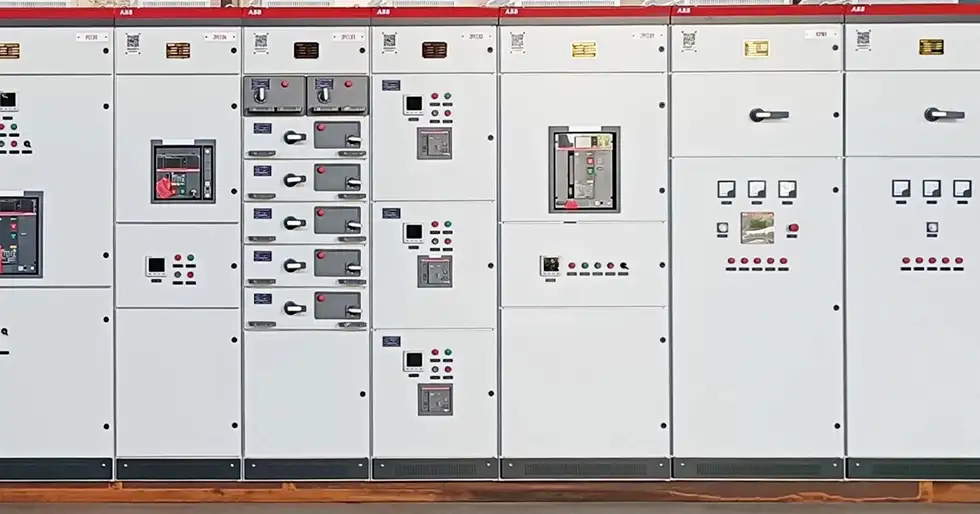

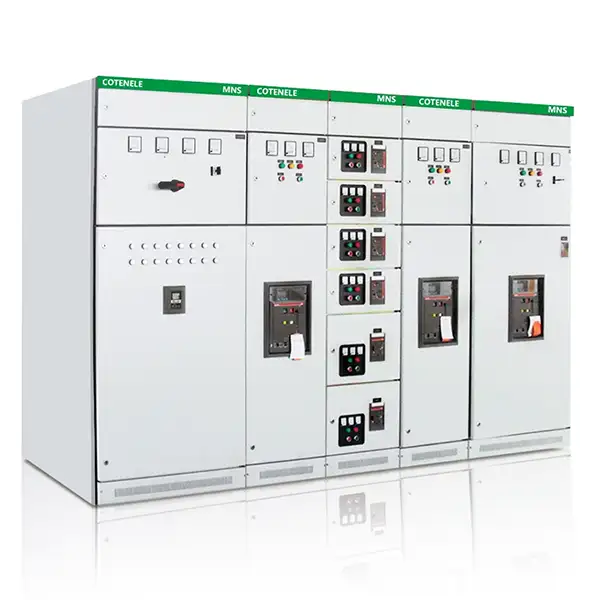

Tuotteet näyttävät
