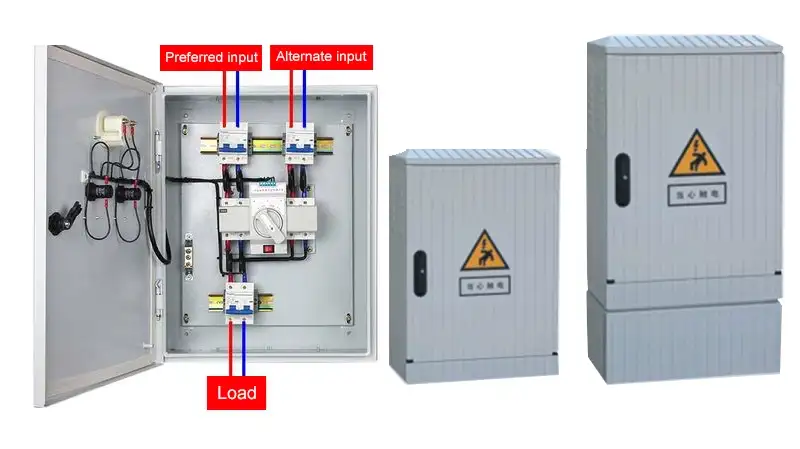

Pienjännitekaapelin kytkentärasia

Pienjännitekaapelin kytkentärasia on yksi Cotenelen päätuotteista. Pienjännitekaapelin KDF1-Q-S-jakokotelon kotelo on valmistettu SMC-komposiittimateriaalista korkean lämpötilan puristusmuovauksella. Sillä on erinomainen iskunkestävyys, taivutuslujuus, ikääntymisenkestävyys, kulutuskestävyys, korroosionkestävyys, esteettinen kestävyys ja kätevä asennus. Siinä on myös korkea eristyslujuus, valokaaren kestävyys ja korkea palonestokyky.

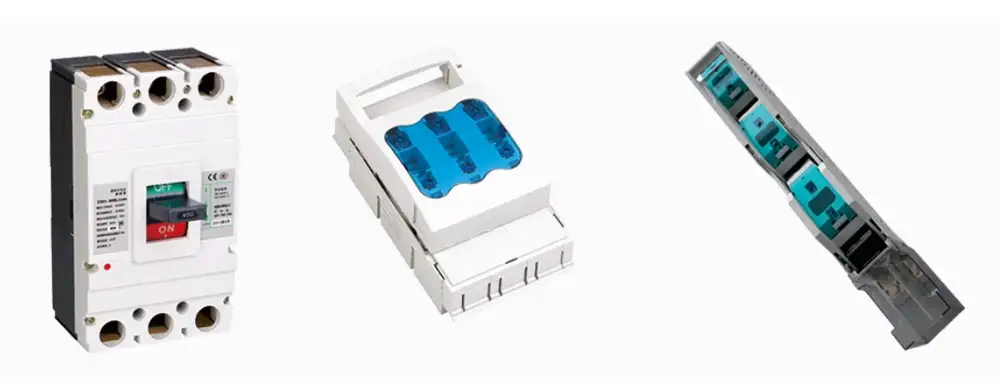

Kotelo täyttää täysin erilaisten ankarien ympäristöjen ja sijoituspaikkojen vaatimukset ulkosuunnitteluprojekteissa. Laatikon sisälle mahtuu veitsityyppiset sulakekytkimet, valetut katkaisijat, tankokytkimet (tai sulakekytkimien erottimet), virtakiskojärjestelmät jne. Se soveltuu sähkön siirtoon ja jakeluun julkisilla paikoilla, kuten kaupunkien ja maaseudun sähköverkkojen saneeraus, kunnallistekniikka, asuinyhteisöt, korkeat rakennukset jne., ohjaus- ja suojapiirien ohjaus- ja syöttöjohdot.

Tärkeimmät tekniset parametrit

Työolosuhteet

1. Ympäristön lämpötila ei saa ylittää +45°C eikä alle -35°C, ja keskimääräinen lämpötilaero 24 tunnin aikana ei saa olla suurempi kuin 35°C.

2. Asennuspaikan korkeus ei saa ylittää 2000 metriä.

3. Ympäröivän ilman suhteellinen kosteus ei saa ylittää 50 % korkeintaan +45°C lämpötilassa. Alhaisemmissa lämpötiloissa korkeampi suhteellinen kosteus on sallittu (esim. 80 % +22°C:ssa). Satunnaisen lämpötilan muutoksista johtuvan kondensoitumisen mahdolliset vaikutukset on otettava huomioon.

4. Laite on asennettava paikkaan, jossa ei ole voimakasta tärinää ja iskuja ja jossa sähkökomponentit eivät ole alttiina korroosiolle.

5. Erityisissä ympäristöolosuhteissa käyttöä varten asia ratkaistaan ​​käyttäjän ja yrityksemme välisellä neuvottelulla.

Mitkä ovat pienjännitekaapelin kytkentärasian ydintoiminnot?

Pienjännitekaapelin kytkentärasian ydintoiminnot ovat seuraavat:

1. Kaapelin napauttaminen/jousitustoiminto:Lähellä tehokuormaa, jakolaatikoilla voidaan jakaa suuriosioiset pääsyöttökaapelit useiksi pienemmiksi kaapeleiksi, joista jokainen syöttää virtaa eri käyttäjille. Näin vältytään paksujen kaapelien asennukselta koko reitin varrelta.

2. Kaapelin siirto/liitäntätoiminto:Kun voimansiirtoetäisyys on pitkä ja yhden kaapelin pituus ei riitä, on releliitäntään käytettävä jakokoteloa. Verrattuna useiden kaapelien väliliitoksiin, yli 1000 metrin pituisten johtojen liitäntöihin jakokotelon käyttö tekee järjestelmästä luotettavamman ja turvallisemman.

Mitkä ovat Tuotteen edut?

1. Ulkonäkö:Low Voltage Cable Junction Boxin kotelon ominaisuudet ovat hienostuneet ja esteettisesti miellyttävät, pieni koko, kevyt ja helppo asentaa, ulkorakenne on kompakti ja se täyttää ryömintäetäisyysvaatimukset.

2. Turvallisuus:Jakokotelon kotelossa on korkea eristysvastus ja korkea tehotaajuusdielektrinen lujuus. joka tarjoaa korkean turvallisuuskertoimen ja on suosituin tuote sähköverkkojen saneerauksessa.

3. Korroosionkestävyys:Tällä kaapelin kytkentärasialla on erinomainen korroosionkestävyys, ja se kestää laimeiden happojen, emästen ja suolojen aiheuttamaa korroosiota. Se myös kestää hyvin erilaisia ​​öljyjä, orgaanisia liuottimia ja merivettä.

4.Pitkäaikainen käyttöikä:Tämä pienjännitejakokotelo tarjoaa erinomaisen vanhenemiskestävyyden, ja sen käyttöikä on yli 30 vuotta.

5. Tukeva ja kestävä:Tämä lv-kytkintaulu tarjoaa hyvän iskunkestävyyden ja työstettävyyden, eikä se vaurioidu helposti.

6. Helppo asennus:Pienjännitejakelukotelon koteloeristys ei vaadi maadoitusta, mikä helpottaa asennusta ja säästää merkittäviä työvoima- ja materiaaliresursseja.

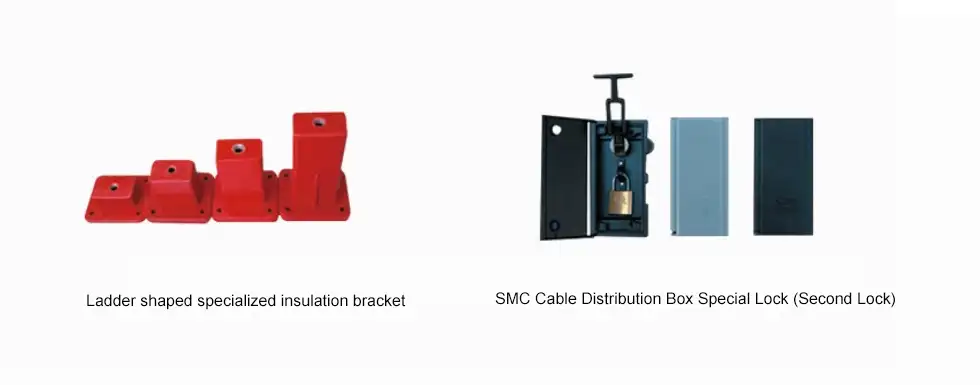

7. Lukko:Laatikon sisällä on erilliset eristyskannattimet ja ovessa erityinen lukko (toisella riippulukolla).

Tuotteiden rakenne ja komponentit

1. Kotelo/laatikko:Kotelo on ulompi suojarakenne. Sen on täytettävä suojastandardit, kuten sateenkestävä, pölytiivis, roisketiivis jne., jotta sisäosat voidaan suojata haitallisilta sääolosuhteilta ja ympäristöiltä.

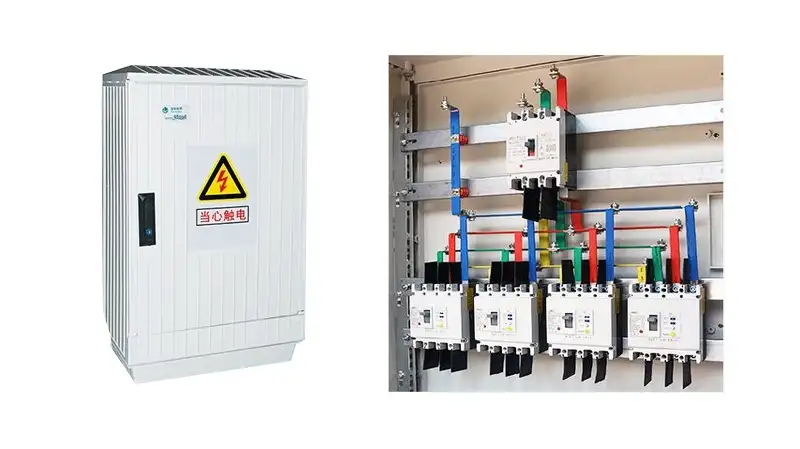

2. Virtakiskojärjestelmä:Virtakiskojärjestelmä on sisäinen ydinkomponentti virran keräämiseen ja jakamiseen, joka on tyypillisesti kuparikiskoja tai johtimia. Tämä on sähkönjakelun pääkanava.

3. Kytkin- ja suojalaitteet:Edistyneet jakolaatikot on varustettu komponenteilla, kuten erottimilla, sulakkeilla tai katkaisijoilla, joita käytetään piirien ohjaamiseen ja suojaamiseen ylikuormitusta ja oikosulkuja vastaan.

4. Kaapeliliittimet ja tarvikkeet:Lisävarusteita ovat esimerkiksi liittimet, T-liittimet ja muut tarvikkeet tulo- ja lähtökaapeleiden kytkemiseen. Pohjassa olevat aukot kaapelin sisään-/ulostuloa varten on varustettu tiivistekomponenteilla suojausluokan varmistamiseksi.

5. Maadoitusjärjestelmä:Käyttäjän turvallisuuden takaamiseksi pienjännitejakokotelossa on sisäinen maadoituskisko (PE-väylä). Kaikki metalliosat, joista voi tulla jännitteitä, on maadoitettava luotettavasti.

Tuotteiden luokitus

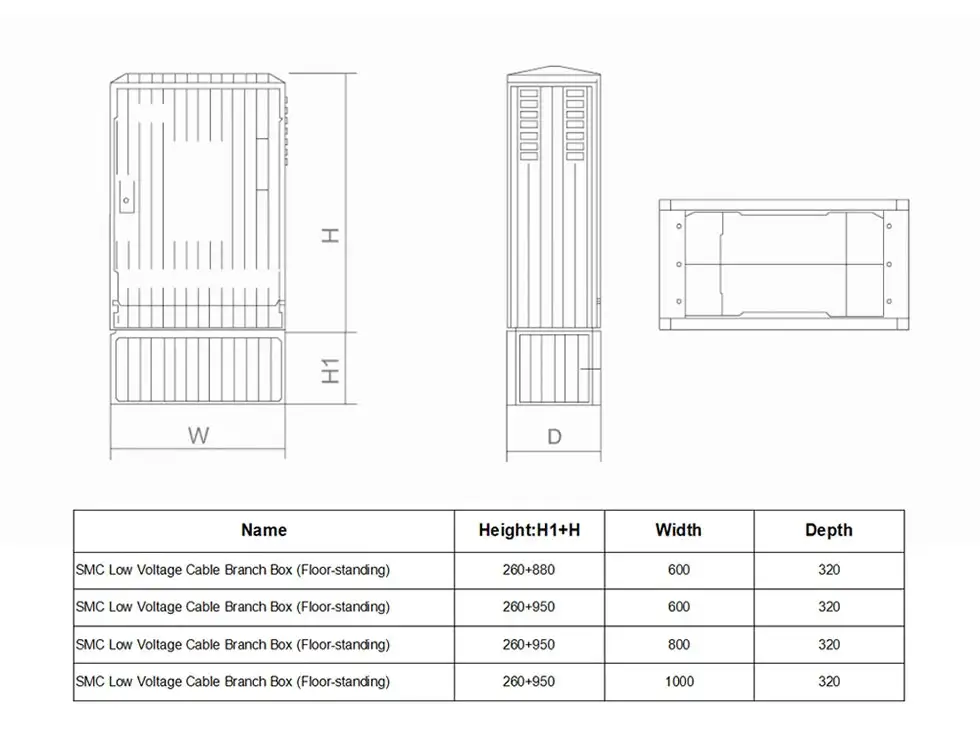

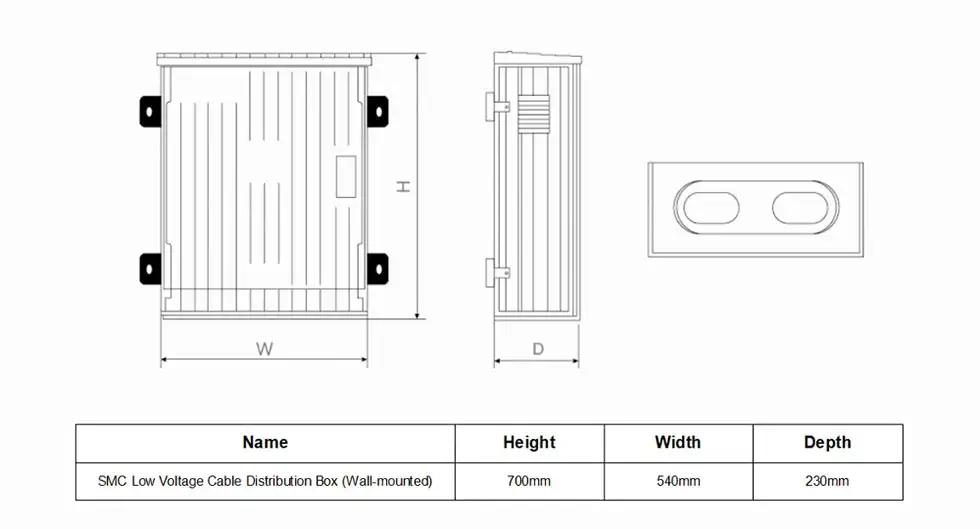

Tuotteet Ulkonäkö ja mitat

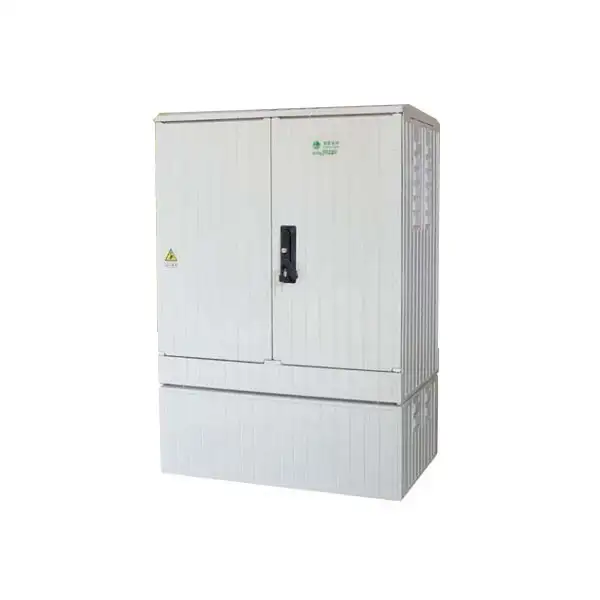

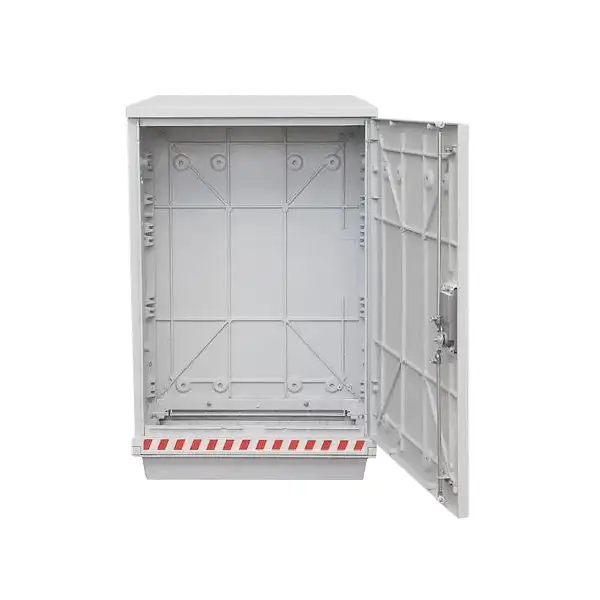

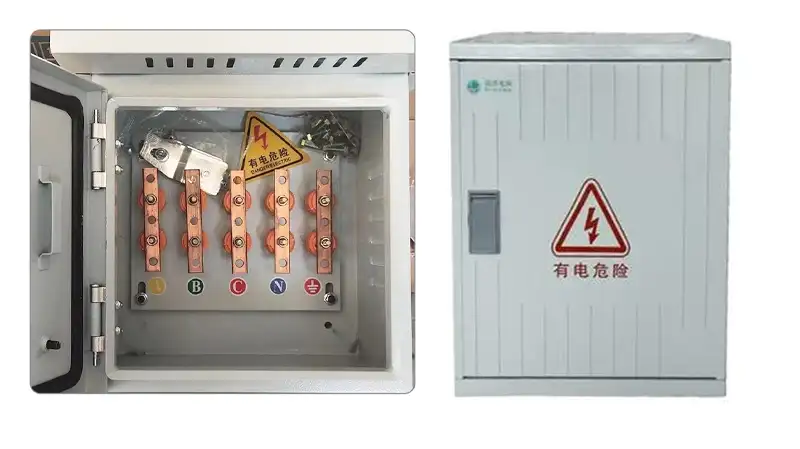

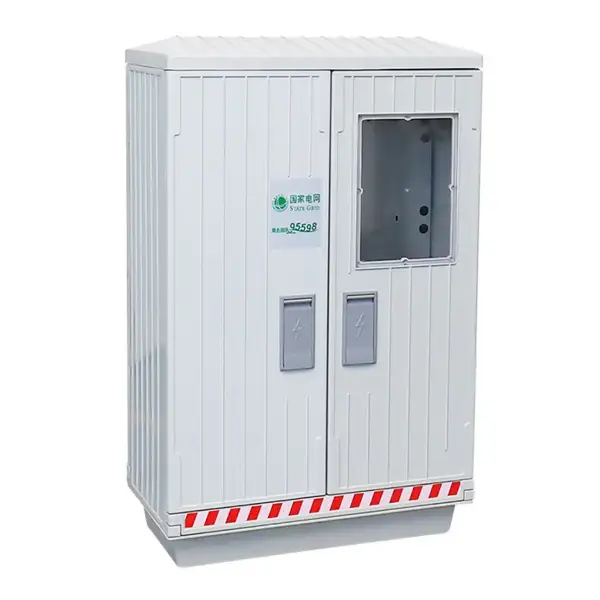

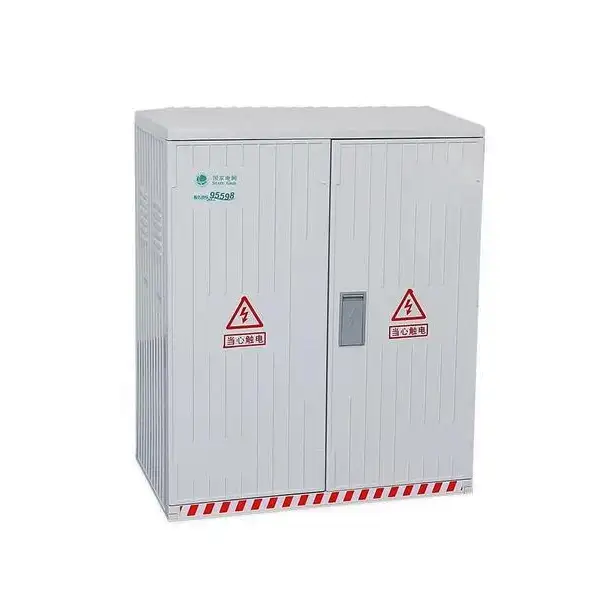

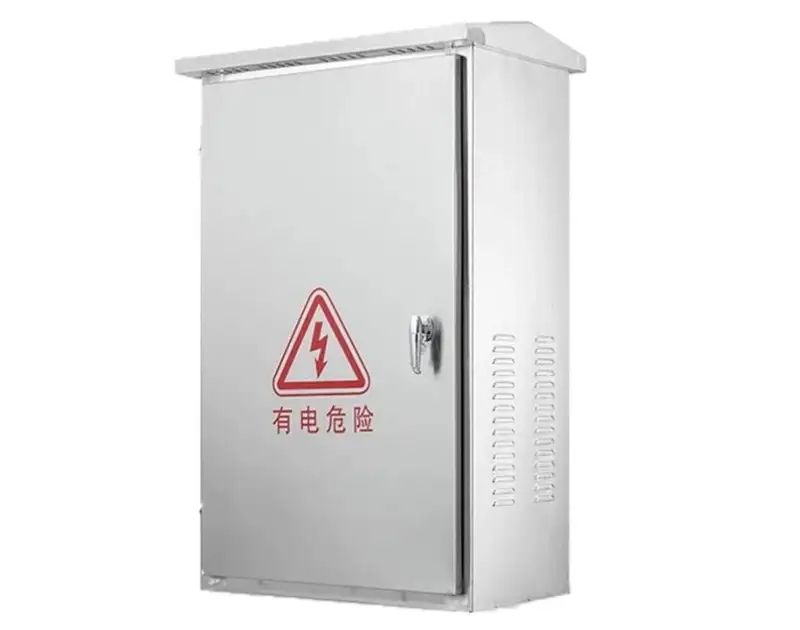

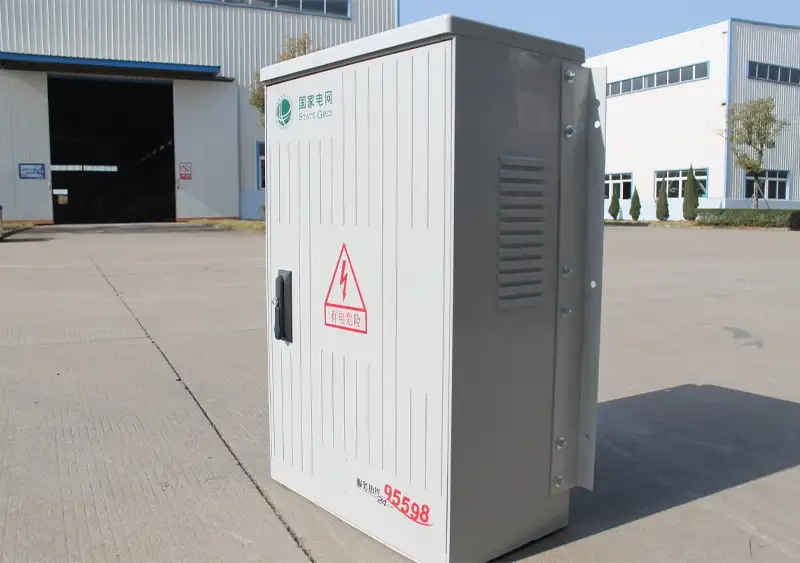

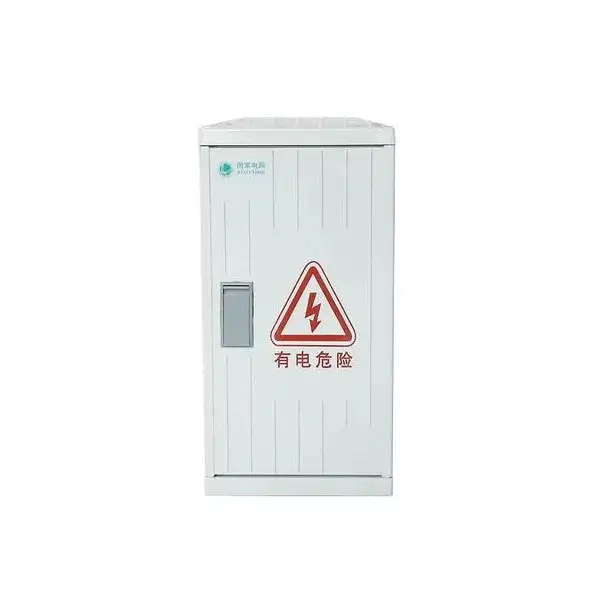

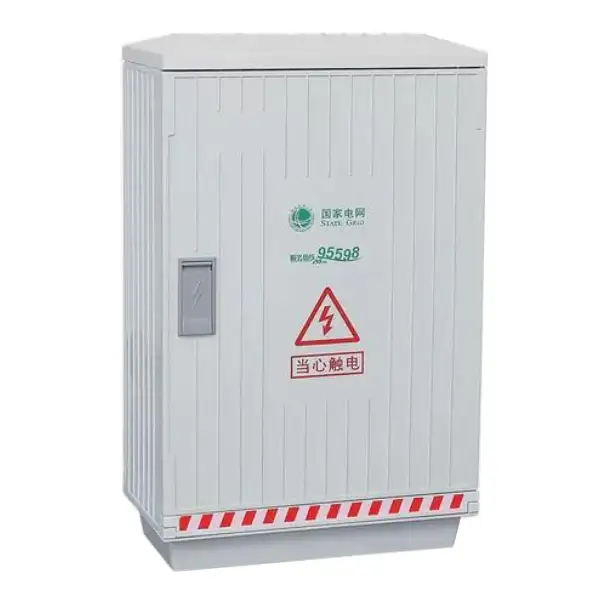

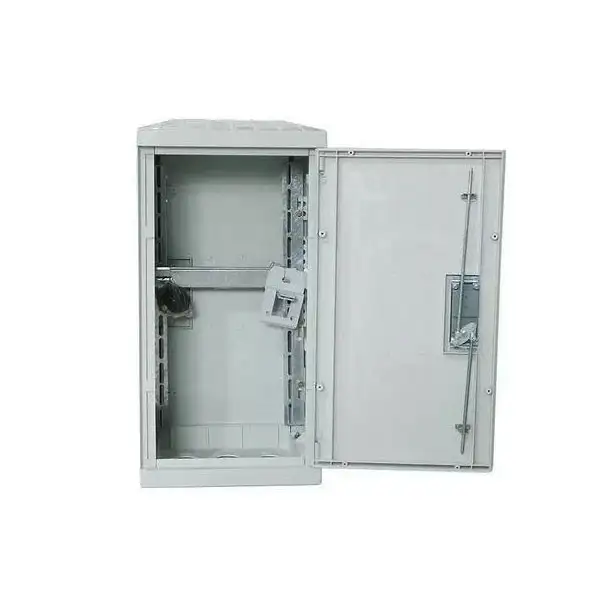

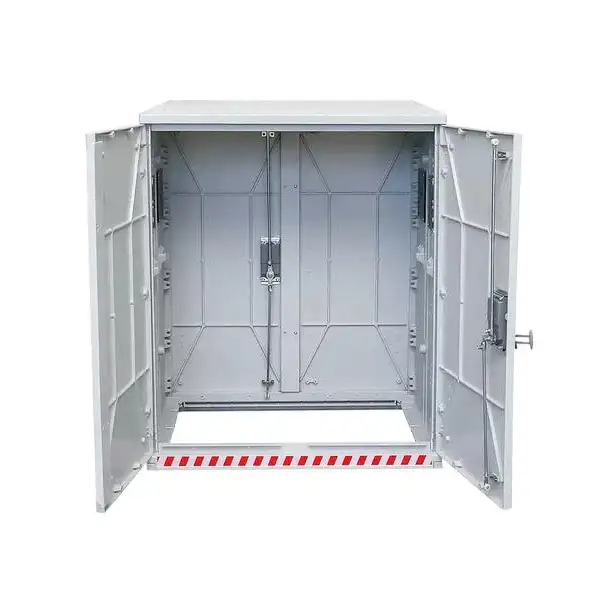

Tuotteet näyttävät
