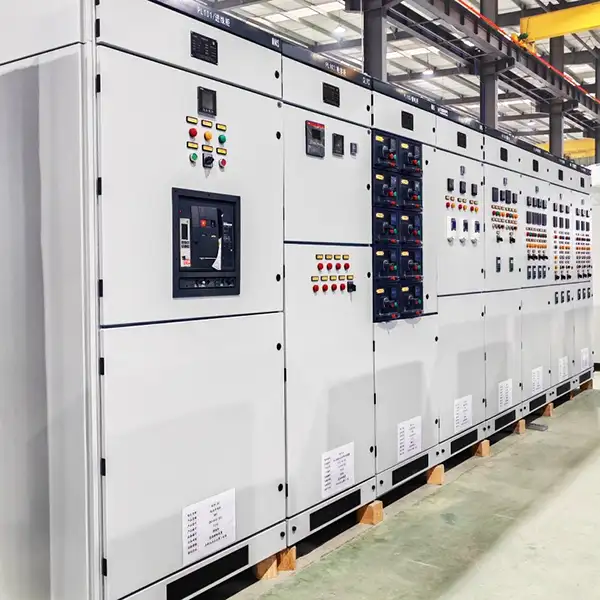

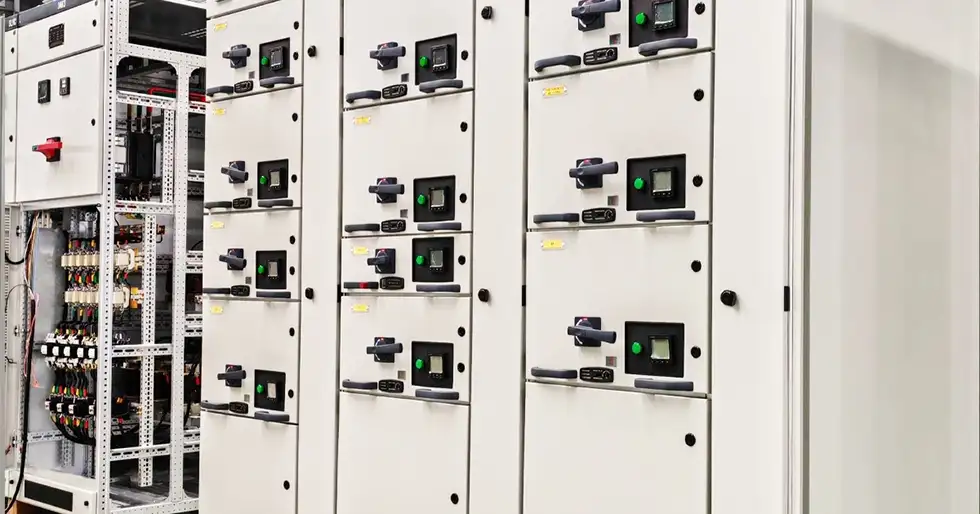

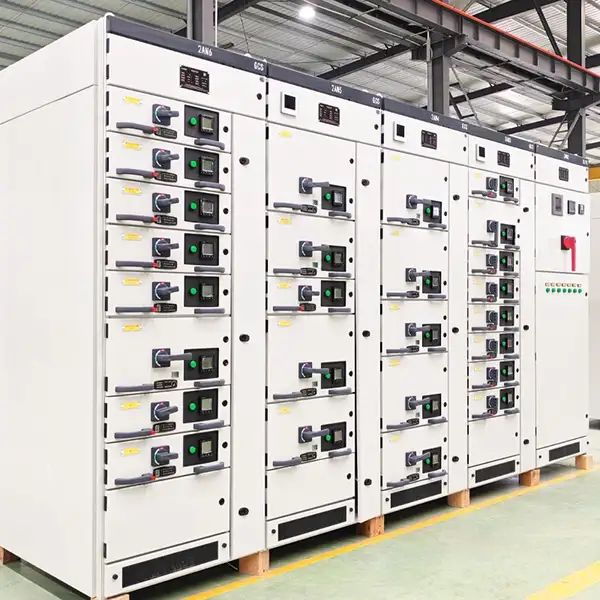

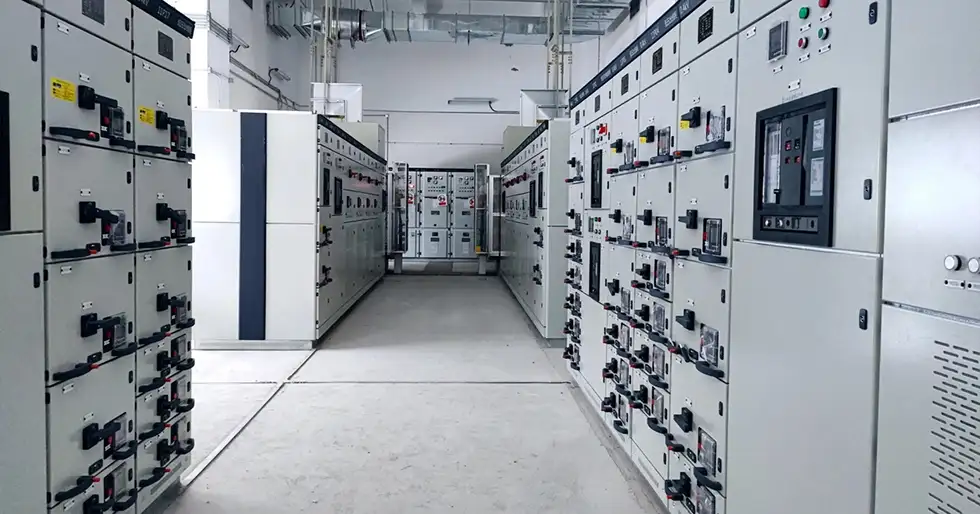

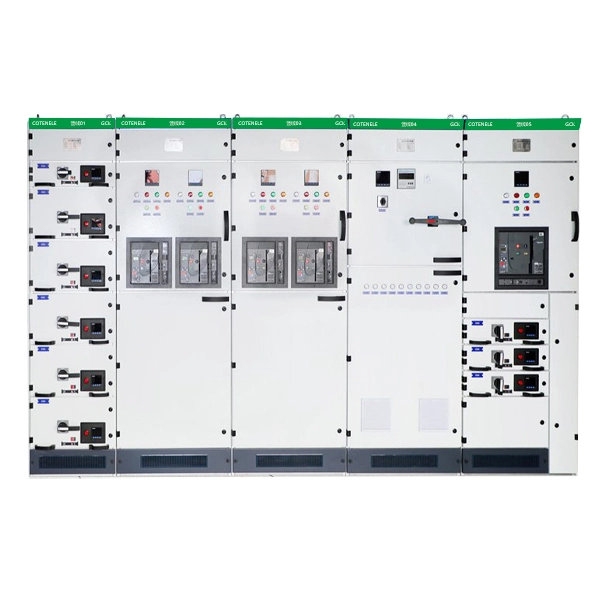

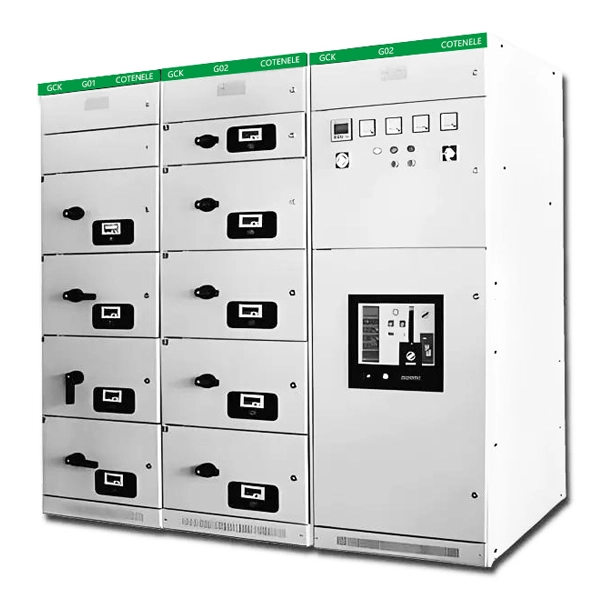

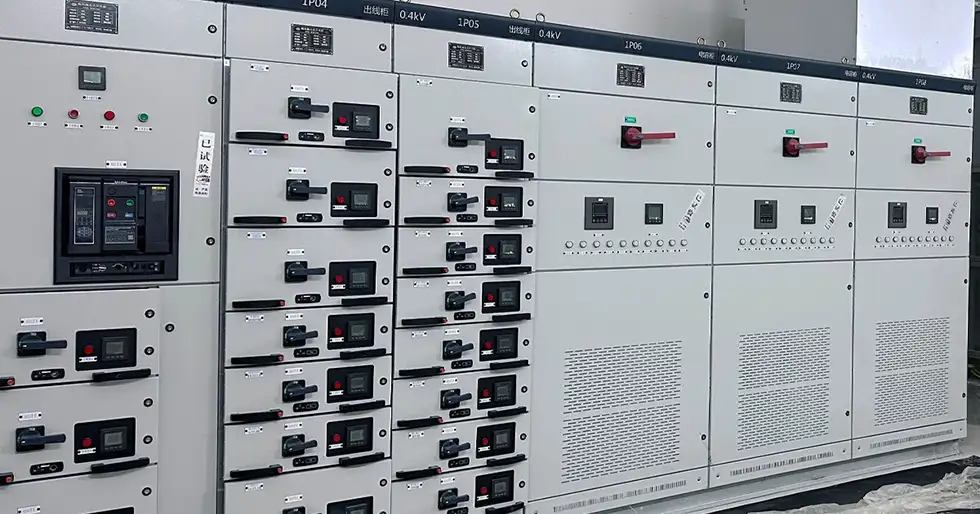

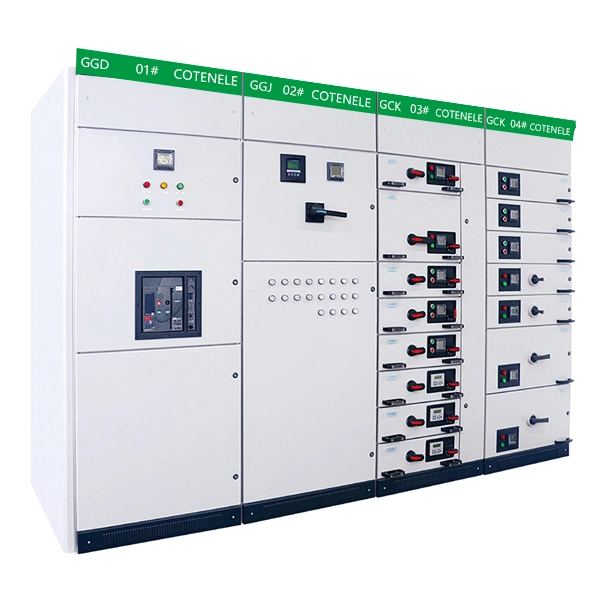

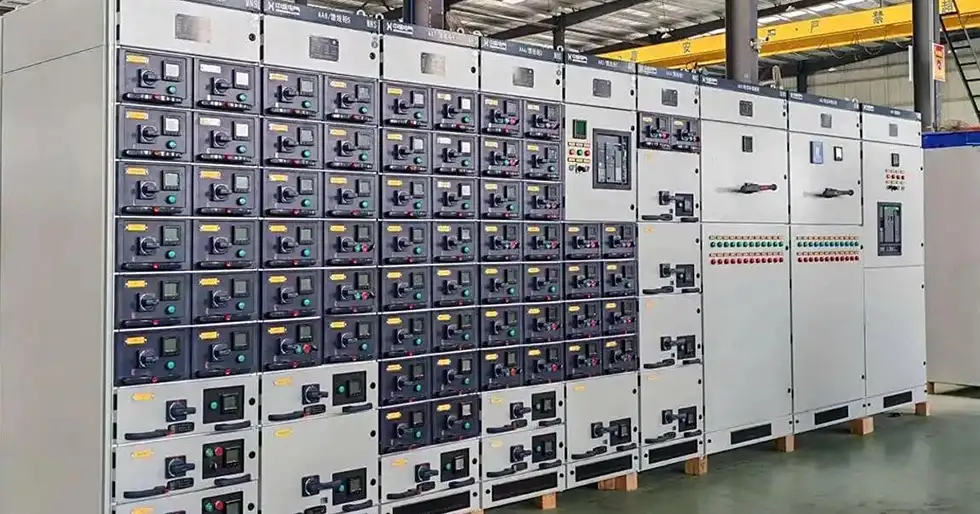

GCK:n pienjännitekytkintaulu ulos vedettävä

Cotenelen valmistama GCK Low Voltage Switchboard Drawable -paneeli on kotimainen pienjännitekojeisto, jota käytetään laajalti sähkönjakelussa ja moottorin ohjauksessa voimalaitoksissa, teollisuusyrityksissä ja kerrostaloissa.

Tässä pienjännitekojeistossa on modulaarinen rakenne, jossa on erilliset lokerot virtakiskoille, toiminnallisille yksiköille ja kaapeleille, mikä parantaa käyttöturvallisuutta. Jokaisessa laatikostoyksikössä on kolme asentoa - "kytketty", "testattu" ja "irrotettu" - mahdollistaen piirin ylläpidon ilman päävirtakiskoa irroittamatta virtaa.

Vedettävän GCK Low Voltage Switchboardin nimelliseristysjännite on jopa 660 V, vaakakiskon nimellisvirta jopa 4000 A ja vahva lyhytkestoisuus. Verrattuna GCS- tai MNS-tyyppeihin, GCK tarjoaa kompaktimman rakenteen ja alhaisemmat kustannukset, joten se on ihanteellinen kustannusherkkiin sovelluksiin.

Säännöllinen huolto sisältää laitteiden puhdistamisen, kaapeliliitäntöjen ylikuumenemisen tarkistamisen ja pistokeyksiköiden kulumisen tarkastamisen pitkäaikaisen vakaan toiminnan varmistamiseksi.

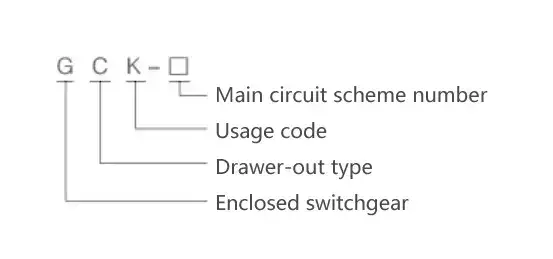

Malli ja merkitykset

Tärkeimmät tekniset parametrit

Toimintaympäristöt

1. Korkeus saa olla enintään 2000 m merenpinnan yläpuolella.

2. Ilman lämpötila ei saa olla korkeampi kuin +40 °C, 24 tunnin keskilämpötila enintään +35 °C ja vähintään –50 °C.

3. Ilmakehän vaatimukset:Ilman tulee olla puhdasta. Suhteellinen kosteus ei saa ylittää 50 % +40 °C lämpötilassa. Korkeampi suhteellinen kosteus on sallittu alhaisemmissa lämpötiloissa – esimerkiksi 90 % +20 °C:ssa.

4. Laitteet on asennettava paikkoihin, joissa ei ole tulipalo-, räjähdysvaaraa, vakavaa saastumista, kemiallista korroosiota tai voimakasta tärinää.

5. Sallittu kaltevuus suhteessa pystytasoon ei saa ylittää 5°.

6. Tämä tuote soveltuu kuljetukseen ja varastointiin -25 °C - +55 °C lämpötiloissa ja lyhytaikaiseen (enintään 24 h) +70 °C lämpötilaan.

Jos yllä olevia ehtoja ei voida täyttää, käyttäjän on ilmoitettava siitä valmistajalle tilauksen yhteydessä, jotta molemminpuolinen sopimus voidaan saavuttaa.

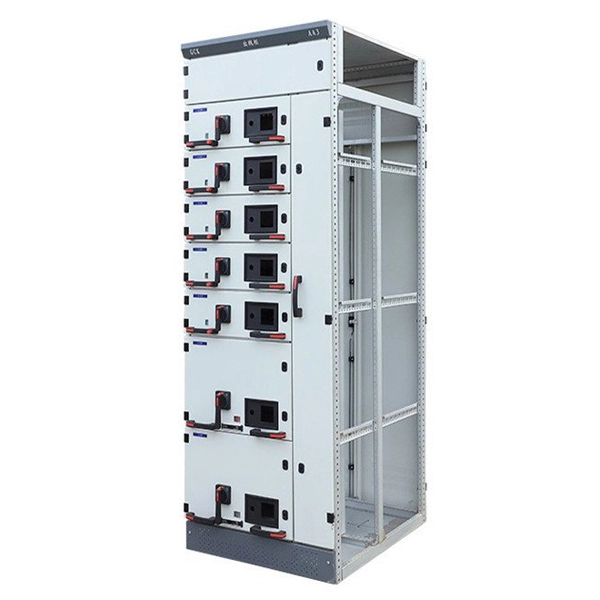

Tuoterakenteet

1. Peruskehys

Vedettävä GCK-pienjännitekytkintaulu käyttää modulaarista pulttiliitosrakennetta. Kaikki rungon osat on yhdistetty ruuveilla perusrunkoon. Sitten ovet, paneelit, väliseinät, laatikot, asennuskannattimet, virtakiskot ja sähkökomponentit lisätään peräkkäin kokoonpanon viimeistelemiseksi.

2. Kehyksen ominaisuudet

Runko käyttää profiiliterästä, joka on koottu kolmiulotteisilla kulmakiinnikkeillä. Kaikki liitokset on pultattu (ei hitsausta), mikä eliminoi hitsauksen muodonmuutoksen ja jäännösjännityksen, mikä parantaa asennustarkkuutta. Asennusreiät rungossa ja osissa noudattavat 20 mm modulaarista ristikkoa (E = 20 mm).

3. Pintakäsittely

Sisäiset rakenneosat on sinkitty. Ulkoiset osat peitataan, fosfatoidaan ja pinnoitetaan sitten sähköstaattisella epoksijauheella.

4. Virtakeskus (PC) – saapuva yksikkö

(1) Yläosa:vaakakiskotila.

(2) Sen alapuolella:katkaisijaosasto.

(3) Katkaisijat voivat olla kotimaisia ​​tyyppejä (esim. DW15C, ME-sarja) tai tuontityyppejä (esim. ABB F-sarja, mukaan lukien älykkäät katkaisijat).

(4) PC-tuloyksikölle, jossa on taakse asennettu päävirtapiiri (mukaan lukien väyläliitin):

630 A – 1600 A → kaapin koko:800 (L) × 1000 (S) × 2200 (K) mm.

Ilman taakse asennettua piiriä:800 × 800 × 2200 mm.

(5) 1600 A – 3150 A:

Taakse asennetulla piirillä:1000 × 1000 × 2200 mm.

Ilman taakse asennettua piiriä:1000 × 800 × 2200 mm.

5. Virtakeskus (PC) – Syöttöyksikkö

Samanlainen rakenne kuin tulevassa yksikössä. Syöttövirroille 630 A – 1600 A yhteen kaappiin (1000 × 1000 × 2200 mm) mahtuu kaksi pystysuoraan järjestettyä piiriä.

6. Moottorin ohjauskeskus (MCC) – Kaksi asennusvaihtoehtoa

Seinäasennettu (takapääsy vain edestä):

Yläosa:vaakakiskot. Alla: laatikon toiminnallinen kokonaisuus (leveys 600 mm, korkeus 1840 mm). Vasen puoli – laatikostot; oikea puoli – 200 mm leveä kaapelin ulostuloalue. Kaapin koko: 800 (L) × 500 (S) × 2200 (K) mm.

Vapaasti seisova (pääsy molemmilta puolilta):

Kaapin leveys 600 mm; kaapelin ulostuloalue takana. Kaapin koko:600 (L) × 800 tai 1000 (S) × 2200 (K) mm. 1000 mm:n syvyyttä suositellaan sovittamaan PC-kaappiin.

Kun laatikko vedetään ulos, jännitteisiä osia ei jää näkyviin, mikä varmistaa turvallisuuden.

7. Laatikon lukitus ja vaihdettavuus

Laatikosto ja sen ovi on mekaanisesti lukittu pääkytkimen käyttömekanismilla. Kun pääkytkin on kiinni, ovea ei voi avata. Mekanismi voidaan lukita riippulukolla kiinni tai auki.

Osastot on erotettu toisistaan ​​metalliseinillä. Laatikot ovat täysin vaihdettavissa.

Kolme paikkaa:kytketty, testata ja irrotettu. Laatikko lukittuu automaattisesti jokaisessa asennossa; vasemmanpuoleisesta levystä vetämällä salpa vapautuu siirtyäkseen seuraavaan asentoon. Pudotuksenestoominaisuus estää laatikon putoamisen, kun se vedetään kokonaan ulos.

8. Kiinteät osat (esim. kondensaattorin kompensointi, mittaus)

Kiinteillä yksiköillä on samat ulkomitat ja vaakakiskojärjestely kuin laatikkoyksiköillä, joten ne voidaan asentaa vierekkäin.

9. Virtakiskojärjestelmä – kolmivaiheinen, viisijohtiminen

Vaakakiskot:yksi kisko nimellisvirralle ≤1250 A; kaksinkertaiset virtakiskot > 1250 A.

Vierekkäisten kaappien välisissä liitoksissa käytetään liitoskappaleita.

Pystysuuntaiset virtakiskot on suljettu polykarbonaattimuovikoteloihin, joissa on sisäiset esteet valokaaren leviämisen rajoittamiseksi.

Neutraali virtakisko (N) sijaitsee kaapin etuosassa.

Suojamaadoituskisko (PE) on pohjassa ja liitetään kaapin väliseiniin ja oviin varmistaen maadoituksen jatkuvuuden.

10. Tuuletus ja suojaus

Kaapin ylä- ja alaosassa on luonnolliset tuuletusaukot ilman, että kotelon suojaustasoa heikennetään.

Kotelon suojausluokka on IP40.

Kokonais- ja asennusmitat

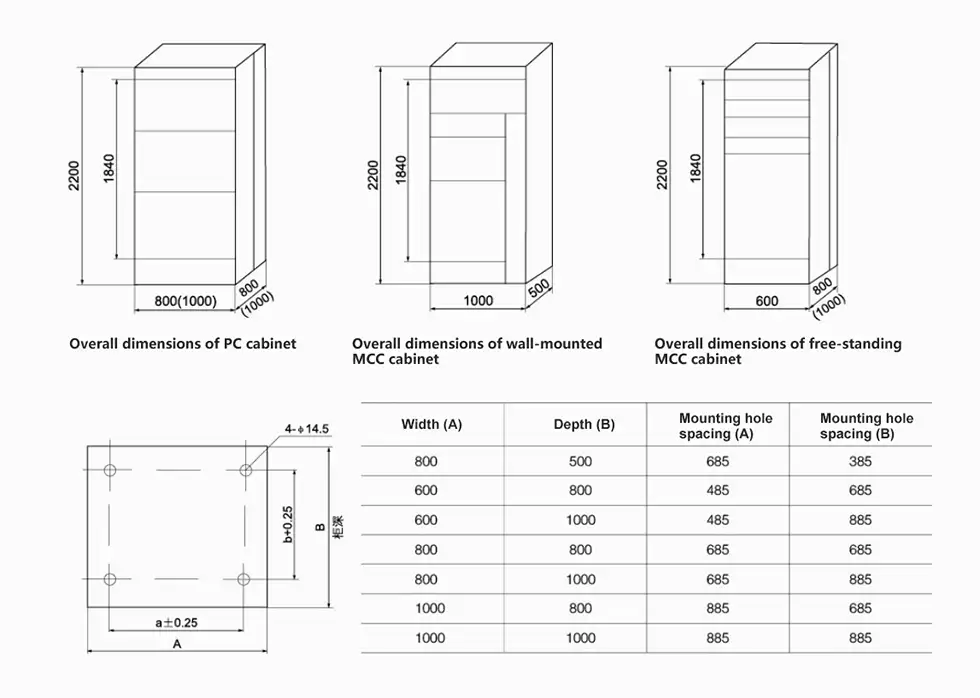

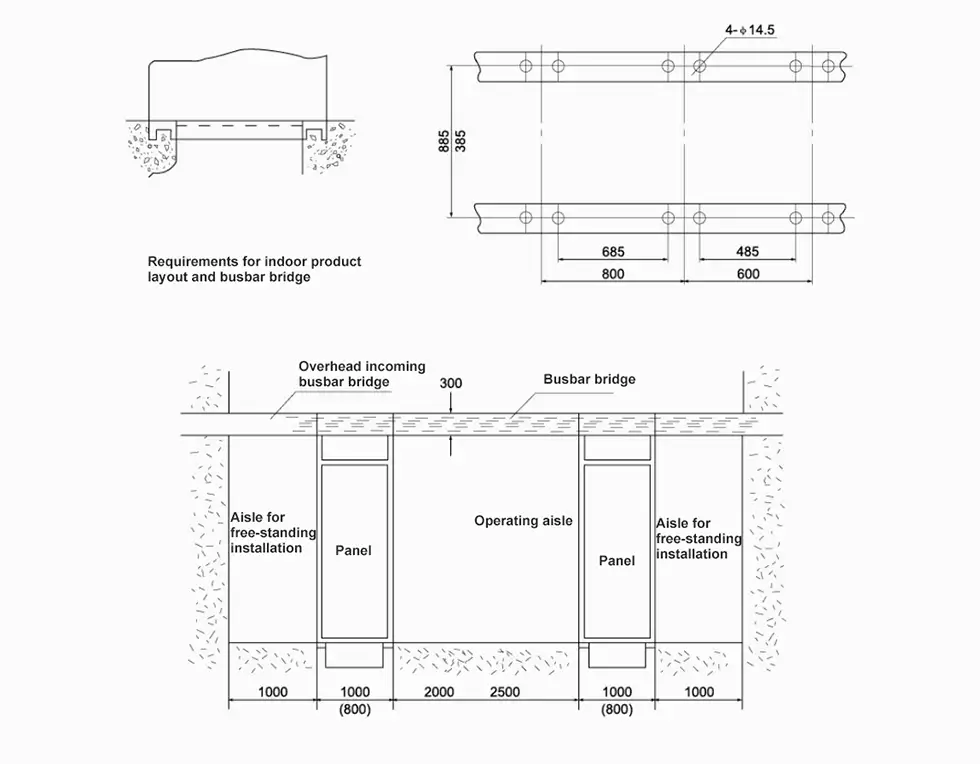

GCK-laatikkokaappi – perustusten asennuskaavio

Huomautus: Yritykseltämme on saatavana erilaisia ​​virtakiskosiltoja käyttäjän pyynnöstä.
