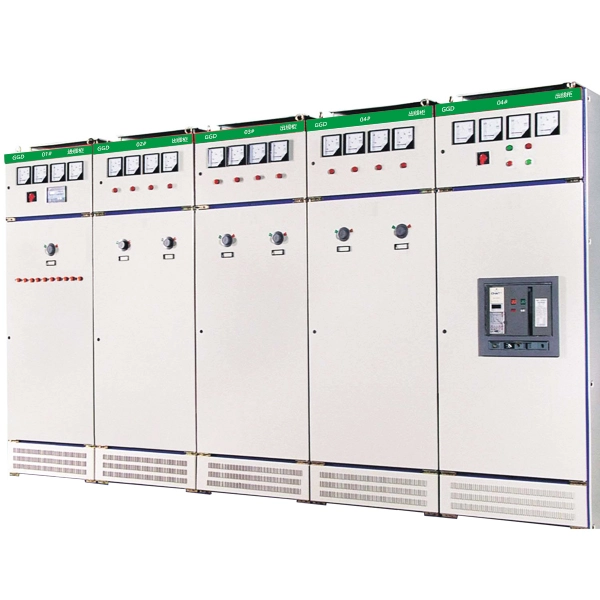

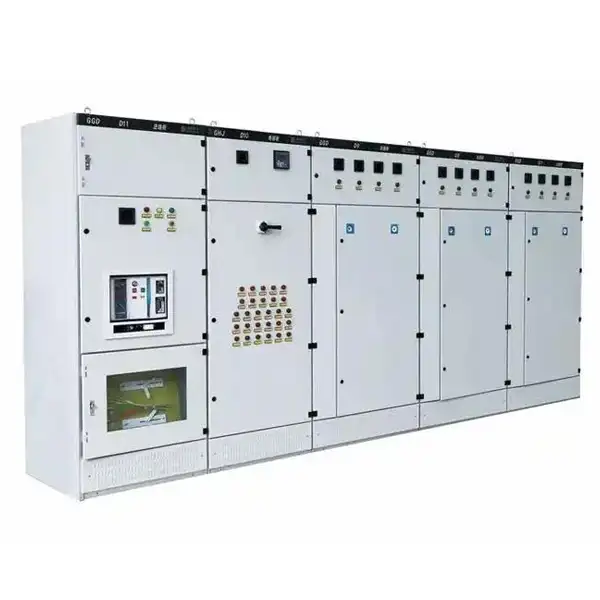

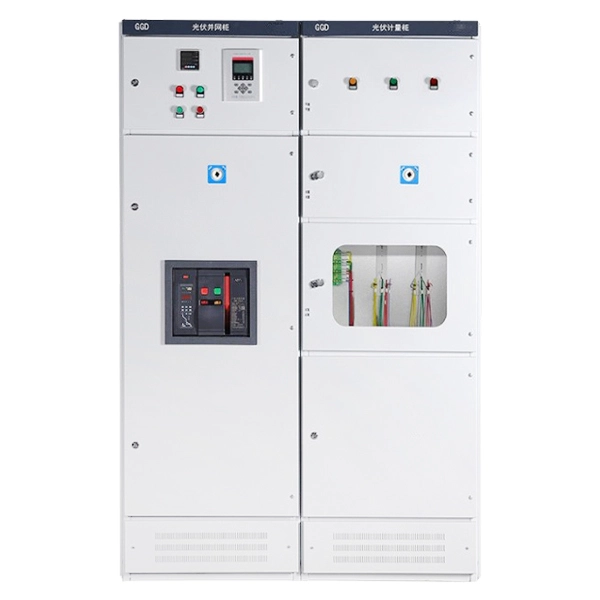

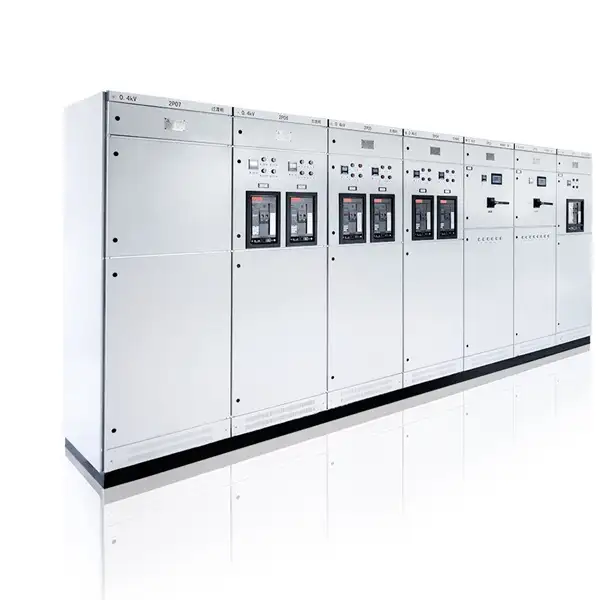

GGD Pienjännitekojeiston LV-paneeli

Cotenele on suuri pienjännitesähkölaitteiden valmistaja ja viejä, GGD Low Voltage Switchgear LV Panel on meidän valmistamamme sähkölaite, se on kiinteä tyyppinen jakokaappi, jota käytetään laajalti 380V–660V sähköjärjestelmissä. Se on valmistettu kylmämuovatusta 8MF-teräksestä, jossa on modulaariset asennusreiät, ja siinä on luonnollinen ilmanvaihto ylä- ja alajäähdytysaukkojen kautta tehokkaan lämmönpoiston takaamiseksi.Tässä sarjassa on kolme mallia: GGD1 (1000A/15kA), GGD2 (1500A/30kA) ja GGD3 (3150A/50kA), niiden suojausluokka on IP5.

GGD-sarjan pienjännitekojeistot eroavat ulosvetotyypeistä kuten GCS tai MNS, ne vaativat virrankatkaisuhuoltoa, mutta tarjoavat yksinkertaisemman ja taloudellisemman ratkaisun. Tyypillisiä GGD-kytkinlaitteiden sovelluksia ovat teollisuuslaitokset, liikerakennukset, datakeskukset ja infrastruktuurihankkeet. Tämän sarjan pienjännitekytkinlaitteet täyttävät kansalliset ammattistandardit, kuten GB72511, JB/T9961 ja IEC61439 jne.

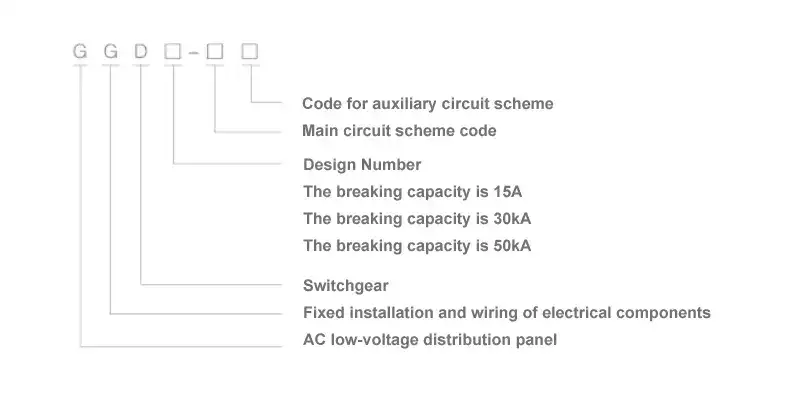

Malli ja merkitykset

Tärkeimmät tekniset parametrit

Työolosuhteet

Cotenele GGD Low Voltage Switchgear LV Panel soveltuu seuraaviin käyttöympäristöihin:

1. Ympäristön lämpötila ei saa ylittää +40°C tai laskea alle -5°C, ja keskilämpötila minkään 24 tunnin aikana ei saa olla yli +35°C.

2. Ilmakehän olosuhteet: Ilman on oltava puhdasta. Suhteellinen kosteus ei saa ylittää 50 % maksimilämpötilassa +40°C. Korkeampi suhteellinen kosteus on sallittu alemmissa lämpötiloissa, esim. 90 % +20°C:ssa, edellyttäen, että lämpötilavaihteluista mahdollisesti aiheutuva satunnainen kondenssiveden muodostuminen otetaan asianmukaisesti huomioon.

3. Korkeus saa olla enintään 2000 metriä merenpinnan yläpuolella.

4. Tämä laite soveltuu kuljetukseen ja varastointiin lämpötila-alueella -25°C - +55°C, ja se voi olla alttiina jopa +70°C lämpötiloille lyhyitä aikoja (enintään 24 tuntia). Tällaisissa äärimmäisissä lämpötiloissa yksikkö ei saa kärsiä peruuttamattomista vaurioista ja sen on kyettävä toimimaan normaalisti normaaleissa olosuhteissa.

5. Jos yllä olevia käyttöehtoja ei voida täyttää, asia ratkaistaan ​​käyttäjän ja valmistajan välisillä neuvotteluilla.

6. Kun tätä yksikköä käytetään öljynporaus- ja -tuotantolautoilla tai ydinvoimaloissa, on tehtävä erillinen tekninen sopimus.

Mitkä ovat GGD-pienjännitekojeiston rakenteelliset ominaisuudet?

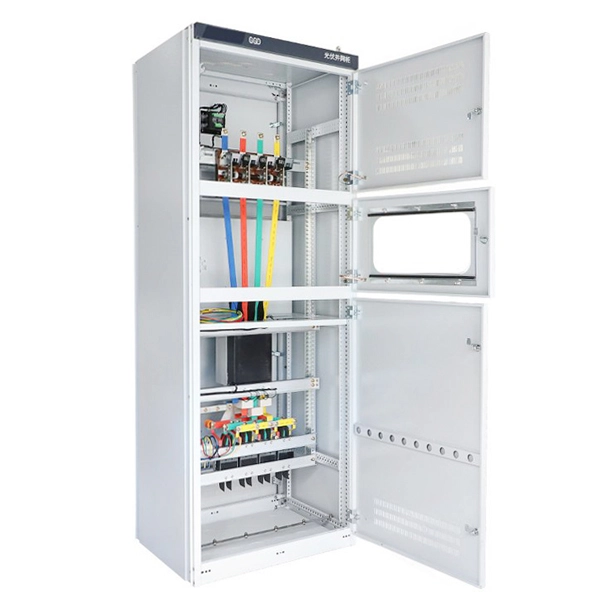

1. Kaapin yleinen rakenne

GGD-pienjännitteinen AC-jakelukaappi käyttää yleiskaappirakennetta. Sen runko on koottu 8MF-kylmämuovatusta teräksestä osittaisella hitsauksella. Kaapin tarkkuuden ja laadun varmistamiseksi kaikki rakenneosat ja apukomponentit ovat valtuutettujen muotoiltujen valmistajien toimittamia. Paneelin komponentit ovat modulaarisia, ja niissä on 20 moduulin asennusreiät, mikä tarjoaa erittäin monipuolista käyttöä. Tämän ansiosta tehdas voi suorittaa esituotannon, mikä lyhentää merkittävästi valmistussykliä ja parantaa työn tehokkuutta.

2. Lämmönpoistosuunnittelu

Lämmönpoiston suhteen GGD-pienjännitekojeistossa hyödynnetään täysin luonnollista ilmanvaihtoa. Viileää ilmaa tulee jatkuvasti sisään kaapin pohjassa olevista aukoista ja se nousee luonnollisesti suhteellisen tiiviin kotelon sisällä muodostaen esteettömän ilmanvaihtopolun, joka voi tehokkaasti poistaa lämpöä pienjännitepaneelin sisältä ilman lisätehoa, jolloin saadaan aikaan tehokas jäähdytys.

3. Esteettinen ja ulkomuotoilu

Ulkomuotoilun näkökulmasta GGD-kaappi noudattaa modernin teollisen tuotesuunnittelun vaatimuksia. Kultaisen leikkauksen menetelmällä määritetään kaapin kokonaismitat ja sen eri osien jako. Seurauksena on, että koko kojeisto on sopivan mittainen, houkutteleva ja raikas ulkonäkö.

4. Kaapin ovi ja saranat

Kaapin ovi on yhdistetty karmiin kääntyvien saranoiden avulla, mikä tekee asennuksesta ja irrottamisesta erittäin kätevää. Oven taitettua reunaa pitkin on upotettu vuoren muotoinen kumitiivistenauha. Kun ovi suljetaan, tiivistenauha joutuu jonkin verran puristumaan, mikä ei ainoastaan ​​estä suoraa törmäystä oven ja kaapin välillä, vaan myös parantaa tehokkaasti oven suojausluokkaa.

5. Maadoitussuojajärjestelmä

Maadoitussuojauksen vuoksi sähkökomponentteja sisältävä instrumenttiovi on kytketty luotettavasti runkoon kierretyillä kuparijohtimilla. Samalla kaikki sisäiset kiinnitysosat liitetään runkoon pyälletyillä ruuveilla. Tällä tavoin koko kaappi muodostaa täydellisen ja jatkuvan maadoitussuojajärjestelmän, joka varmistaa käyttö- ja huoltohenkilöstön turvallisuuden.

6. Pintapinnoitus

Kaapin pinta on viimeistelty polyesterioranssikuvioisella leivontamaalilla. Tämä pinnoite antaa vahvan tarttuvuuden ja hyvän koostumuksen samalla, kun koko kaappi antaa pehmeän mattasävyn, joka estää tehokkaasti häikäisyn. Tämä ei ainoastaan ​​paranna tuotteen ulkonäköä, vaan luo myös miellyttävämmän visuaalisen ympäristön päivystävälle hoitajalle.

7. Yläkansi ja nostorenkaat

GGD-paneelin yläosan neljässä kulmassa on neljä nostorengasta, Näitä nostorenkaita käytetään mm. nostoon ja kuljetukseen, mikä helpottaa laitteiden käsittelyä ja sijoittamista. Paneelin yläkansi on irrotettava, tämän rakenteen ansiosta käyttäjä voi tarvittaessa irrottaa sen pääkiskojen kätevää kokoamista ja säätöä varten paikan päällä.

8. Suojausluokitus

GGD-pienjännitepaneelin standardisuojausluokka on IP30, joka täyttää useimpien sisäympäristöjen vaatimukset. Jos käyttäjän käyttöympäristö vaatii korkeampaa tai erilaista suojaustasoa, hän voi valita muita suojaustasoja IP20 - IP40 mukautumaan erilaisiin työolosuhteisiin.

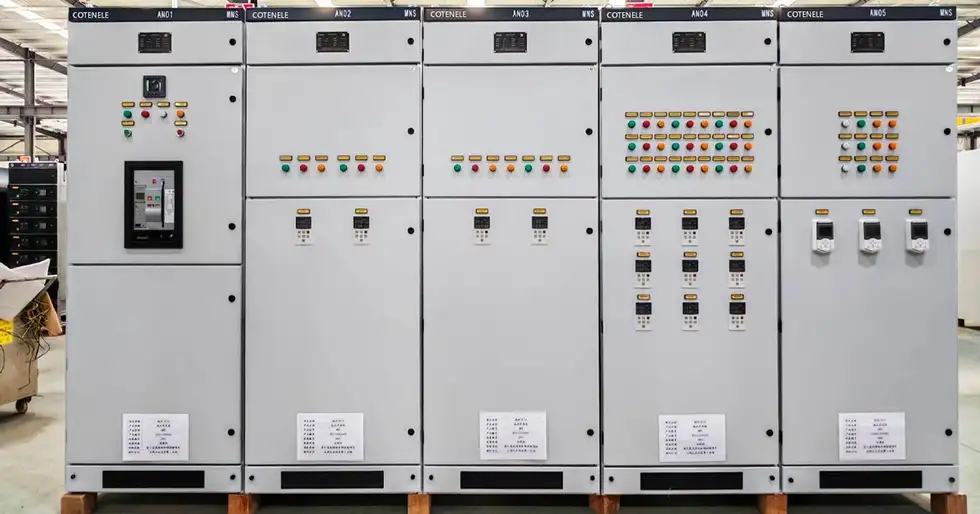

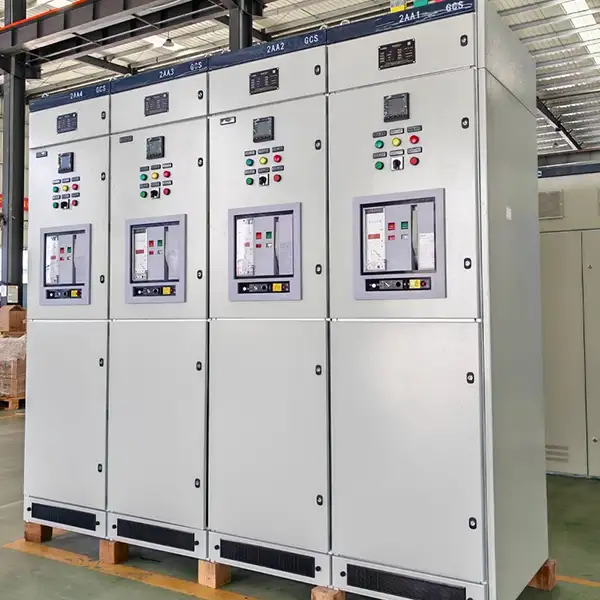

GGD pienjännitekojeisto VS Vetotyyppinen kojeisto

Valinta ja varotoimet

Oikean GGD-pienjännitekojeiston LV-paneelin valinta on kriittinen järjestelmän turvallisuuden kannalta:

Ydinparametrit: Valitse ensin sopiva malli, kuten GGD1, GGD2, GGD3, todellisen kuormitusvirran ja oikosulkuvirran perusteella. suosittelemme sallimaan 20 % marginaalin virralle.

Asennus ja lämmönpoisto: Suurvirtasovelluksissa, esimerkiksi yli 3200a, harkitse paneelin syvyyden lisäämistä, esimerkiksi ylemmät lähtevät kaapit saattavat vaatia 1200 mm syvyyttä. Säilytä vähintään 800 mm:n välys pienjännitepaneelin edessä ja takana huoltoa varten.

Ympäristöön sopeutuvuus: Valitse korkeisiin lämpötiloihin, korkeaan kosteuteen tai pölyiseen ympäristöön malli, jolla on korkeampi suojausluokka, esimerkiksi IP40.

Toiminnallisuus ja laajennus: Vahvista tiedonsiirtovaatimus, esimerkiksi tehonvalvonta, ja jätä riittävästi tilaa tulevaa laajennusta varten.

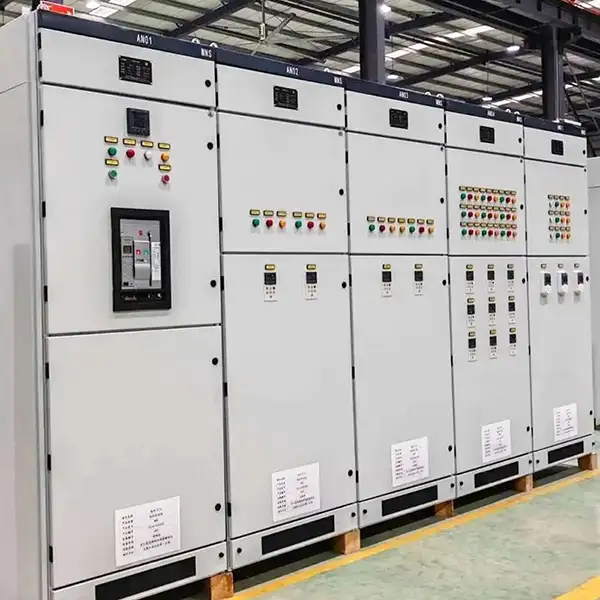

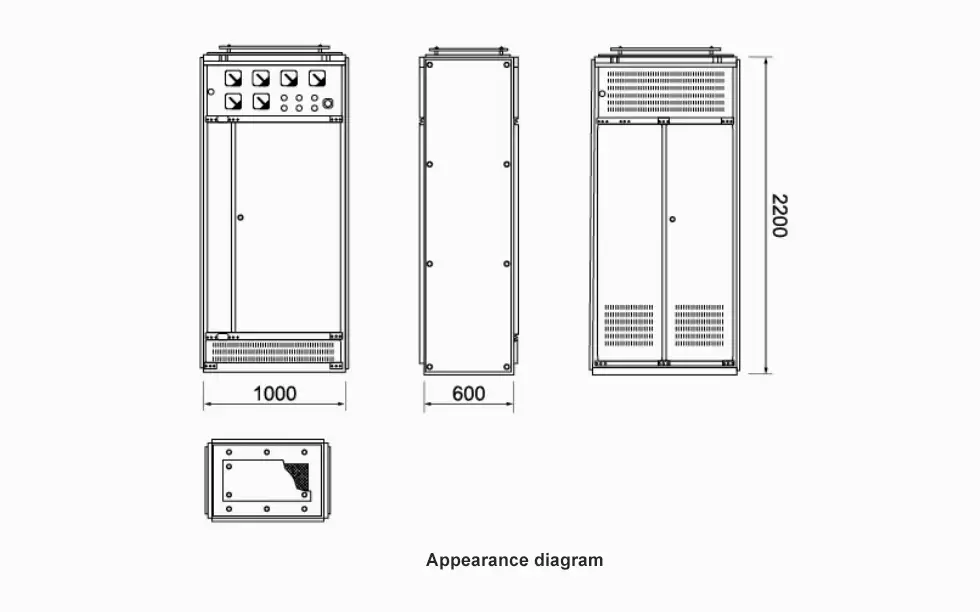

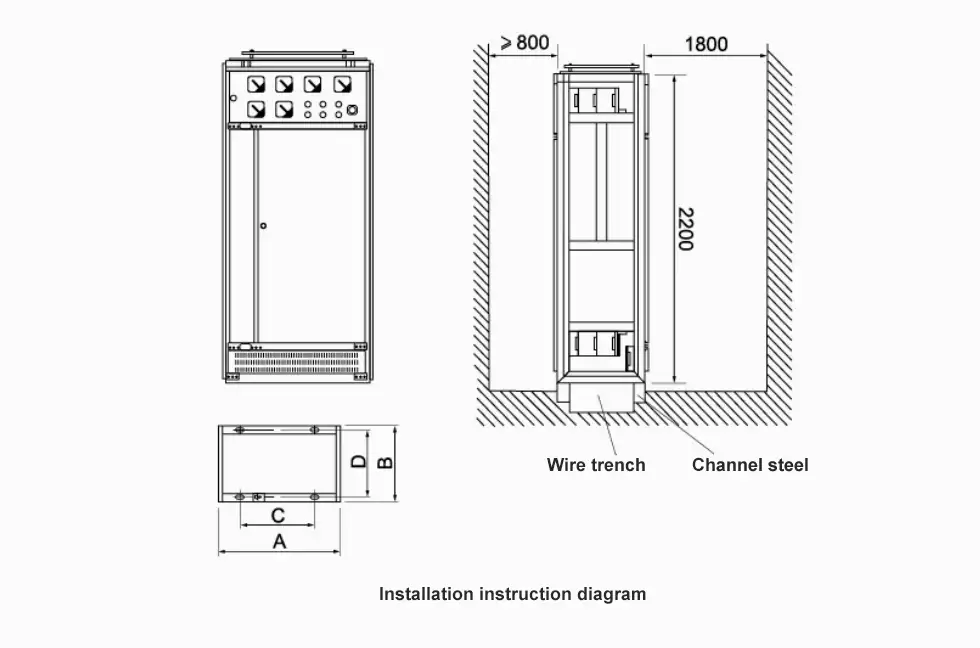

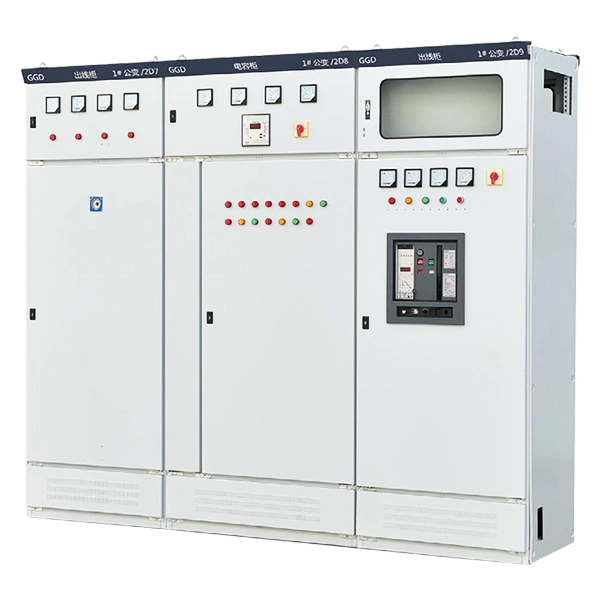

Ulkonäkö ja asennusohjekaavio
