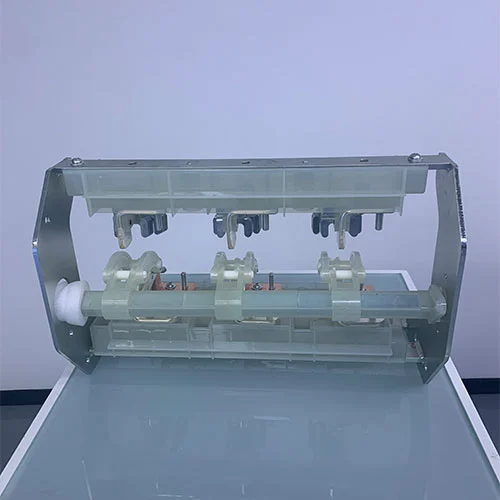

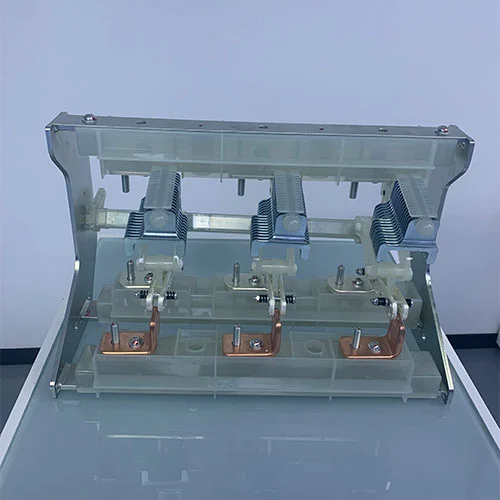

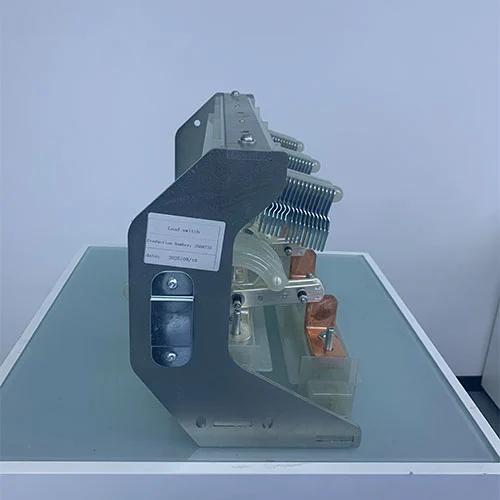

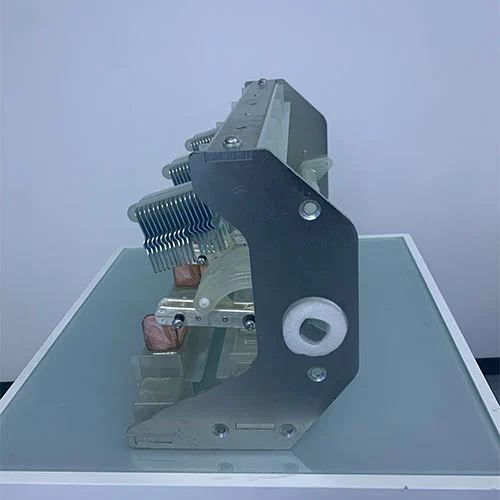

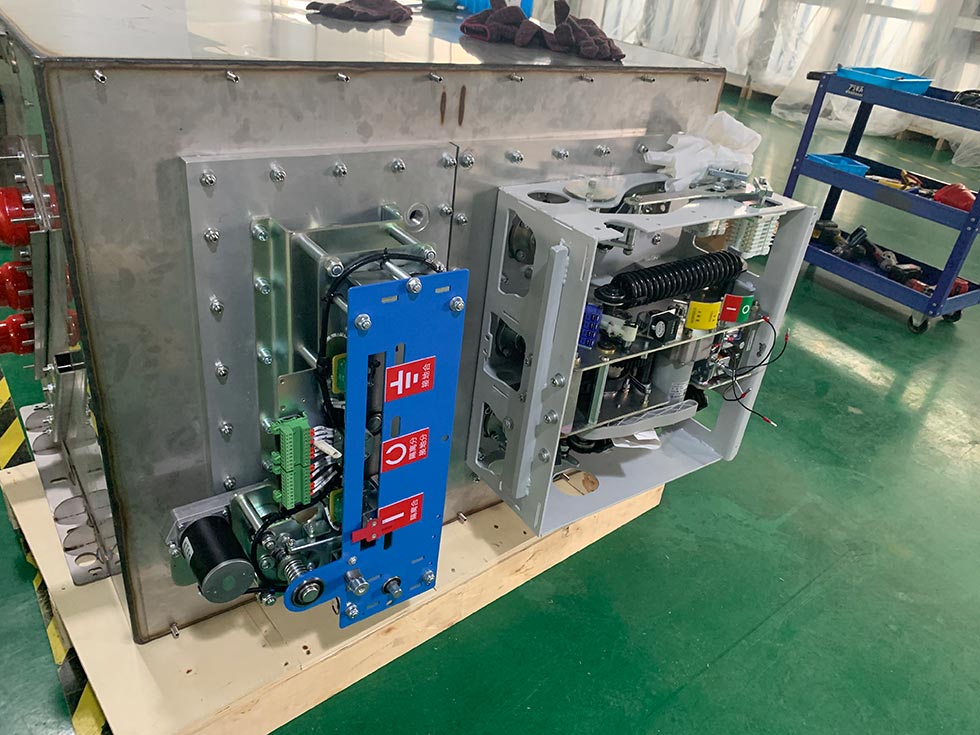

22kV tyhjiökatkaisin kuormakatkaisijalla

Ring-pääyksiköt (RMU) ovat laajalti käytetty ratkaisu sähkönjakeluverkkoihin erityisesti kaupunkialueilla, joilla tilaa on rajoitetusti. Nämä yksiköt tarjoavat kompaktin, vankan ja luotettavan kojeistoratkaisun. 22kV tyhjiökatkaisin kuormakatkaisijalla on olennainen osa ympäristöystävällisiä rengaspääyksiköitä ja keskijännitekojeistoja. Se on erityisesti suunniteltu kytkemään ja katkaisemaan piirejä turvallisesti normaaleissa kuormitusolosuhteissa.

Teknologiset edistysaskeleet RMU-suunnittelussa

Rengaspääyksikkötekniikan kehitys on tiiviisti synkronoitu kuormakatkaisijoiden suunnittelun edistymisen kanssa. Nykyaikaiset RMU:t on tyypillisesti varustettu tyhjiökytkimillä tai rikkiheksafluoridikaasueristetyillä kytkimillä, jotka on sijoitettu suljettuihin ruostumattomasta teräksestä valmistettuihin säiliöihin. Tämä kokoonpano varmistaa, että laite toimii normaalisti ilman huoltotarvetta koko käyttöiän ajan.

Luotettavuus ja vikojen eristäminen

Yksi RMU:iden tärkeimmistä eduista on verkko-operaattoreiden kyky osioida jakelujärjestelmä, eristää vikaalueita ja suorittaa laitteiden huoltoa häiritsemättä virransaantia asiakkaalle. Tämä toiminto on kriittinen nykyaikaisten sähköverkkojen korkeiden luotettavuusstandardien täyttämisessä.

Parannettu turvallisuus ja kompakti muotoilu

RMU:issa käytetyt kuormituskatkaisijat tarjoavat selkeitä etuja muihin kytkinlaitteisiin verrattuna. Ne voivat katkaista normaalit kuormitusvirrat samalla kun ne tarjoavat näkyvän eristyksen ja kiinteän maadoituksen innovatiivisen kolmiasentoisen kytkinkonfiguraation avulla. Tämä toimintojen yhdistelmä yhdessä laitteessa lisää merkittävästi RMU:n kompaktia jalanjälkeä, mikä tekee niistä ihanteellisia ahtaisiin asennuksiin. Käyttökohteita ovat esivalmistetut sähköasemat, tuulitorniasennukset ja kaupunkien jakelukeskukset.

Malli ja merkitykset

Load Break -kytkimen toimintaperiaate

Kuormakatkaisijalla varustetun 22kV tyhjiökatkaisijan päätehtävä hallitsee sähkökaarta, joka syntyy, kun koskettimet eroavat virran kulkiessa. Kun kuorman katkaisija aukeaa kuormituksen alaisena, virta jatkuu hetkellisesti ionisoidun ilman läpi erotuskoskettimien väliin, ja se muodostaa kaaren, jonka lämpötila nousee useisiin tuhansiin asteisiin. On erittäin tärkeää tehokkaan valokaaren sammumisen kannalta millisekuntien sisällä kosketuseroosion, eristysvaurioiden ja mahdollisten laitevikojen estämiseksi.

Nykyaikaiset RMU:n kuorman katkaisijat mahdollistavat valokaaren sammumisen kahdella ensisijaisella tekniikalla: SF6-kaasu- ja tyhjökeskeytys.

SF6-eristetyssä rengaspääyksikössä tai kojeistossa Nämä kosketuskomponentit toimivat suljetuissa säiliöissä, jotka sisältävät rikkiheksafluoridikaasua ja paineohjattuja. Nämä kaasukaaren sammutusominaisuudet ovat poikkeukselliset, koska SF6-kaasulla on elektronegatiivinen luonne, joka sieppaa helposti vapaita elektroneja, deionisoi nopeasti kaaren reitin ja palauttaa dielektrisen lujuuden. Kun kuorman katkaisijan koskettimet eroavat, kaari muodostuu SF6-ilmakehään, ja kaasun lämmönjohtavuus ja kemialliset ominaisuudet yhdessä jäähtyvät ja sammuttavat kaaren millisekunnissa.

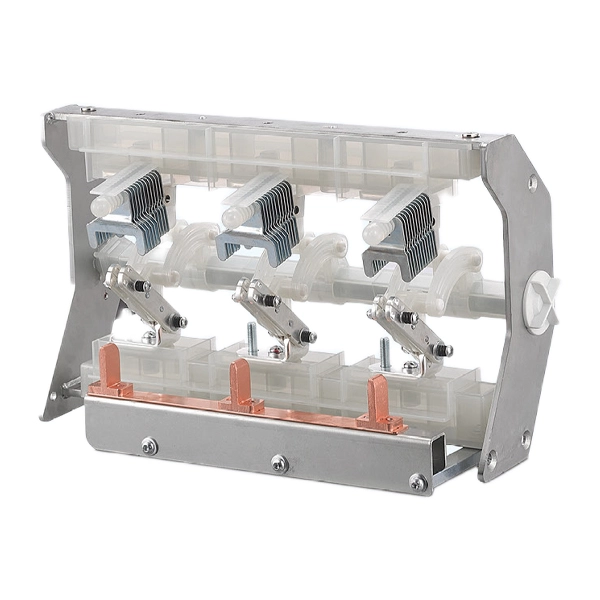

Kolmiasentoinen mekanismi edustaa merkittävää innovaatiota kytkimien suunnittelussa. Yksittäinen liikkuva kosketinkokoonpano liikkuu pystysuunnassa tai pyörivästi saavuttaakseen kolme vaadittua asentoa. Suljetussa asennossa liikkuva kosketin siltaa kisko- ja kaapeliliitännät. Siirtyminen avoimeen asentoon vetää koskettimen neutraaliin asentoon, jossa molemmat piirit on eristetty. Jatkoliike kytkee maadoituskoskettimen, yhdistäen kaapelin maahan ja säilyttäen samalla eristyksen virtakiskosta.

Mekaaniset lukitukset estävät virheellisen toiminnan, kuten maadoituskytkimen sulkemisen pääkytkimen ollessa suljettuna tai kytkimen ohjaamisen vikatilaan. Nämä lukitukset ovat tyypillisesti mekaanisia, eikä niitä voida ohittaa rikkomatta lukitusmekanismia, mikä takaa täydellisen turvallisuuden normaalissa käytössä.

Kuormituskatkaisimen päätarkoitus

Rengaspääyksiköiden kuormakatkaisijoiden erittäin tärkeä tehtävä on varmistaa sähkönjakeluverkkojen turvallinen ja kontrolloitu hallinta normaaleissa käyttöolosuhteissa. Useat erityistavoitteet ohjaavat tätä sovellusta:

Verkon osiointi – Kuormankatkoskytkimien avulla käyttäjät voivat jakaa jakeluverkot hallittaviin osiin, eristämällä tietyt osat huoltoa tai vian paikantamista varten ilman, että koko järjestelmä katkaistaan. Tämä ominaisuus tukee nykyaikaisten ring-main-konfiguroitujen verkkojen korkeaa käytettävyyttä.

Kuormitusvirran katkos – Kytkimen on katkaistava luotettavasti kaikki sen suunnittelun mukaiset virrat minimaalisista muuntajan magnetointivirroista täyteen nimelliskuormitusvirtaan. Tämä toimintakyky voi varmistaa turvallisesti ja järjestelmällisesti suunnitellut seisokit huollon tai verkon uudelleenkonfiguroinnin yhteydessä.

Näkyvä eristys – Kun kuorman katkaisukytkin avataan, se muodostaa näkyvän katkoksen jännitteisten johtimien ja eristetyn osan välille. Tämä eristyksen visuaalinen vahvistus on erittäin tärkeä turvallisuuden kannalta huoltotöiden aikana, ja se on usein varustettu mekaanisilla asennonosoittimilla ja havaintoikkunoilla.

Integroitu maadoitus – Kolmiasentoinen rakenne varmistaa, että lähtevät piirit voidaan maadoittaa positiivisesti ennen henkilökunnan pääsykaapeleita tai kytkettyjä laitteita. Tämä toiminto voi korvata ulkoisten maadoituslaitteiden tarpeen ja varmistaa, että maadoitustoimenpiteet suoritetaan vasta asianmukaisen eristyksen jälkeen.

Muuntajan suojan koordinointi – Kuorman katkaisijan ja sulakkeen yhdistelmässä kuormakatkaisin toimii yhdessä keskijännitesulakkeiden kanssa muuntajan suojaamiseksi. Kun sulake toimii, vastanasta vapauttaa ja laukaisee kytkinmekanismin, avaa kaikki kolme vaihetta ja estää yksivaiheisen toiminnan.

Kuormituskatkaisimen käyttöalue

Maaseudun sähköverkoissa käytettävät 22kV tyhjiökatkaisijat kuormankatkaisijalla soveltuvat monenlaisille jännitetasoille 6 kV - 40,5 kV.

Utility Distribution Networks – RMU:ita käytetään yleensä kaupunkialueiden sähkönjakelujärjestelmissä. Nämä keskijännitekojeistot tai RMU:t yhdistävät ensiövoimaloita sähkönjakelumuuntajiin, jotka palvelevat asuin-, liike- ja sekakäyttökohteita.

Teollisuuslaitokset – RMU:t asennetaan yleensä tuotantolaitoksiin, käsittelylaitoksiin ja teollisuuskeskuksiin keskijännitteen sähkönjakelua varten. Kuorman katkaisijan ominaisuudet on kompakti koko on erittäin tärkeä korkealle, ja huoltovapaa toiminta minimoi tuotannon keskeytykset.

Liikerakennukset – RMU:ita käytetään myös suurissa kaupallisissa rakennuksissa, kauppakeskuksissa ja toimistokokonaisuuksissa. jolla voi olla helppo jakaa teho luotettavasti koko laitokseen. Mahdollisuus eristää osia huoltoa varten ilman, että se vaikuttaa vuokrattuihin alueisiin, tarjoaa toiminnan joustavuutta.

Uusiutuvan energian sovellukset – Rengaspääyksiköitä käytetään yhä enemmän aurinkosähköjärjestelmissä, tuulipuistoissa ja akkuenergian varastointijärjestelmissä verkkoon liittämistä ja sisäistä jakelua varten. Näillä keskijännitekytkimillä on nämä ominaisuudet, kuten rannikon korroosionkestävyys, pölysuojaus ja kompaktit mitat tuulitornin asennukseen.

Esivalmistetut sähköasemat – Kompaktit sähköasemat kaupunki- ja teollisuussovelluksiin integroivat RMU:t suurjännitteisenä kytkentä- ja suojaosana, tyypillisesti asennettuna jakelumuuntajien viereen yhteisessä kotelossa. Tämä järjestely minimoi paikan päällä tehtävät asennustyöt ja tarjoaa säänkestävän, turvallisen virransyöttöpisteen.

Load Break -kytkimen tekniset parametrit

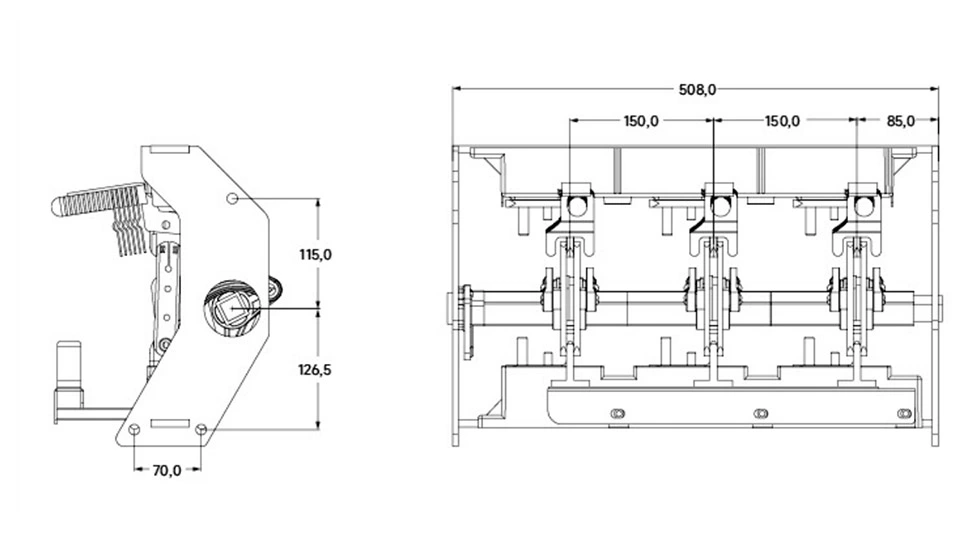

Ulkonäkö ja mitat

FAQ

Mitä eroa on kuorman katkaisijalla ja katkaisijalla RMU:ssa?

Kuormankatkaisin on suunniteltu katkaisemaan normaalit kuormitusvirrat rutiininomaisten kytkentätoimintojen aikana, kun taas katkaisija voi katkaista paljon suuremmat vikavirrat oikosulkutilanteessa. RMU-kokoonpanoissa kuorman katkaisijat käsittelevät päivittäistä kytkentää, ja erilliset sulakkeet tai katkaisijat tarjoavat vikasuojauksen.

Miten kolmiasentoinen kytkin toimii?

Kolmiasentoinen kytkin käyttää yhtä liikkuvaa kosketinta, joka kulkee kolmen asennon välillä: suljettu (yhdistää virtakiskon kaapeliin), avoin (eristää molemmat) ja maadoitettu (kytketään kaapeli maahan samalla kun virtakiskon eristys säilyy). Tämä integroitu muotoilu varmistaa oikean sekvensoinnin ja näkyvän eristyksen.

Voiko kuorman katkaisukytkin katkaista vikavirran?

Ei, kuorman katkaisukytkimiä ei ole suunniteltu vikavirtakatkoksia varten. Kytkin-sulakeyhdistelmissä sulakkeet katkaisevat vikavirran ja kytkin avautuu vasta sulakkeen palaessa. Korkeampia vikatasoja varten tarvitaan suojareleillä varustetut katkaisijat.

Mitä huoltoa kuormakatkaisimet vaativat?

Nykyaikaiset SF6-eristetyt kuorman katkaisijat suljetuissa RMU-säiliöissä on suunniteltu huoltovapaiksi koko elinkaaren ajan. Kaikki sisäiset komponentit on suljettu säiliöön, jotta ne ovat suojassa saastumiselta, eikä SF6-kaasua tarvitse täydentää normaalin käyttöiän aikana. Kaikki sisäiset komponentit on suljettu säiliöön, jotta ne ovat suojassa kontaminaatiolta, ja SF6-kaasua ei tarvitse täydentää normaalin käyttöiän ajan. Ulkoiset mekanismit saattavat tarvita säännöllistä tarkastusta ja voitelua valmistajan käyttöohjeiden mukaan.

Kuinka saan ilmoituksen, että kytkin on auki tai kiinni?

Kuorman katkaisukytkimet tarjoavat useita asennon osoittimia: käyttömekanismin mekaaniset ilmaisimet näyttävät nykyisen tilan, jäljittelevät kaaviot edustavat todellista piirikokoonpanoa, ja monet RMU:t sisältävät havainnointiikkunoita koskettimen asennon suoraa visuaalista vahvistusta varten. Joissakin laitteissa on lisäkytkimet kauko-ilmaisua varten.

Mitä jännitealueita on saatavilla?

Kuormakytkinten nimellisjännitealue on yleensä 6 kV - 40,5 kV, yleensä 11 kV, 17,5 kV, 24 kV ja 33 kV. Jokainen jänniteluokitus koskee tiettyjä eristystasoja ja testausvaatimuksia.

Soveltuvatko kuorman katkaisijat ulkoasennukseen?

Kyllä, mutta se on määritettävä koteloiden ja virtalähteiden kanssa. Monet ulkokäyttöön tarkoitetut RMU:t sisältävät säänkestäviä kaappeja, korroosionkestäviä materiaaleja ja suljettuja säiliöitä, jotka suojaavat sisäisiä komponentteja ympäristöaltistumiselta. jotka usein asennetaan esivalmistetulle sähköasemalle yhdessä muuntajien kanssa. Ulkoyksiköiden on täytettävä lisäsuojaus- ja UV-kestovaatimukset.

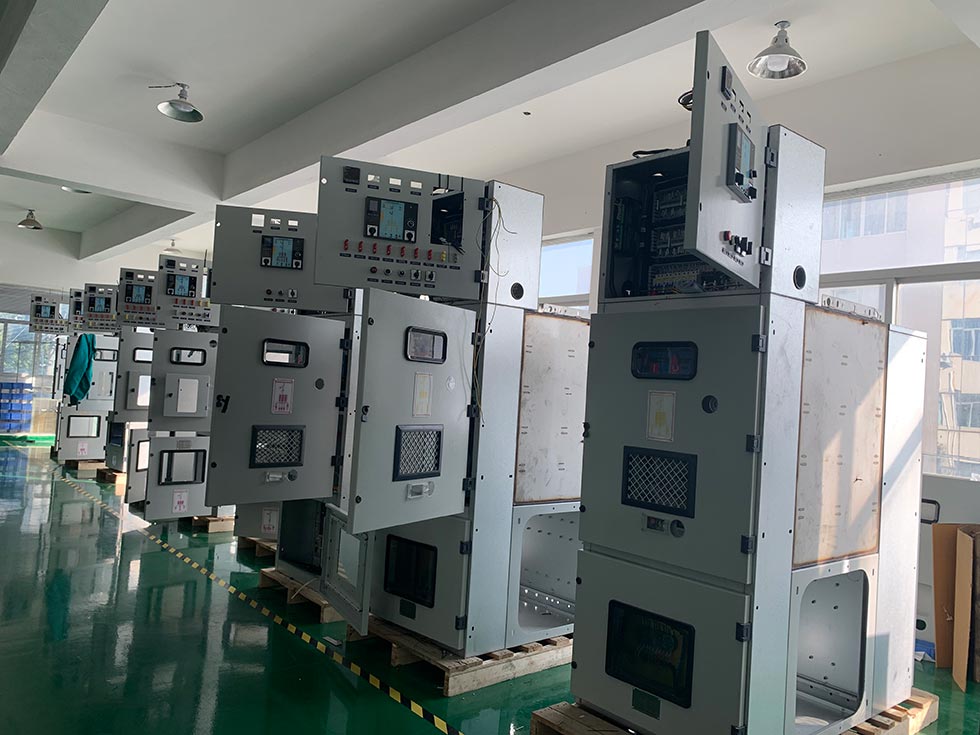

Tuotenäyttely
