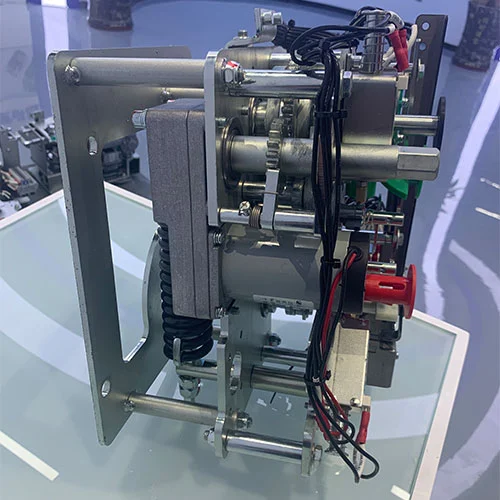

22KV:n keskijännitekatkaisijan eristysmekanismi

Ring Main Unit (RMU) on kriittinen komponentti nykyaikaisissa keskijänniteverkoissa, mikä varmistaa keskeytymättömän ja turvallisen virransyötön. RMU:n ytimessä on käyttömekanismi, joka ohjaa kytkinlaitteita, erityisesti tulevaa syöttölaitetta varten – pääkohtaa, jossa sähkö tulee yksikköön.

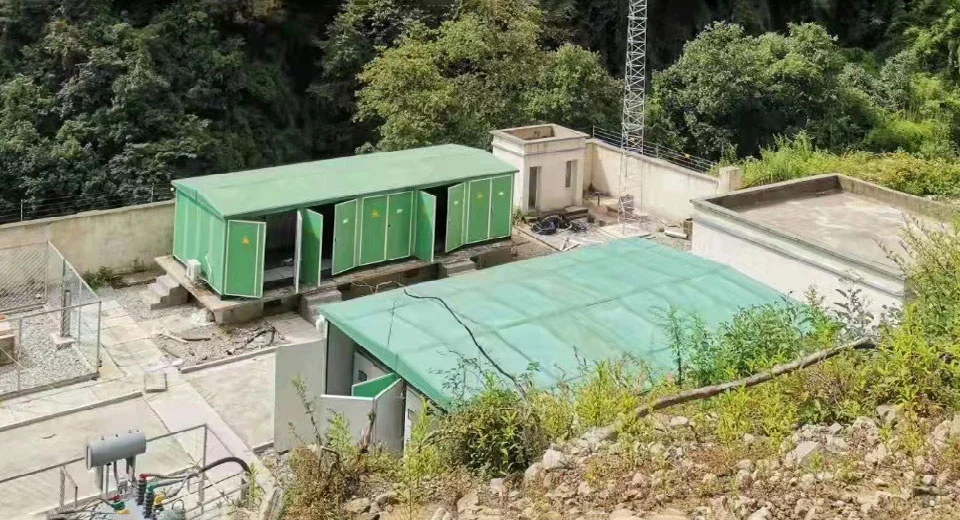

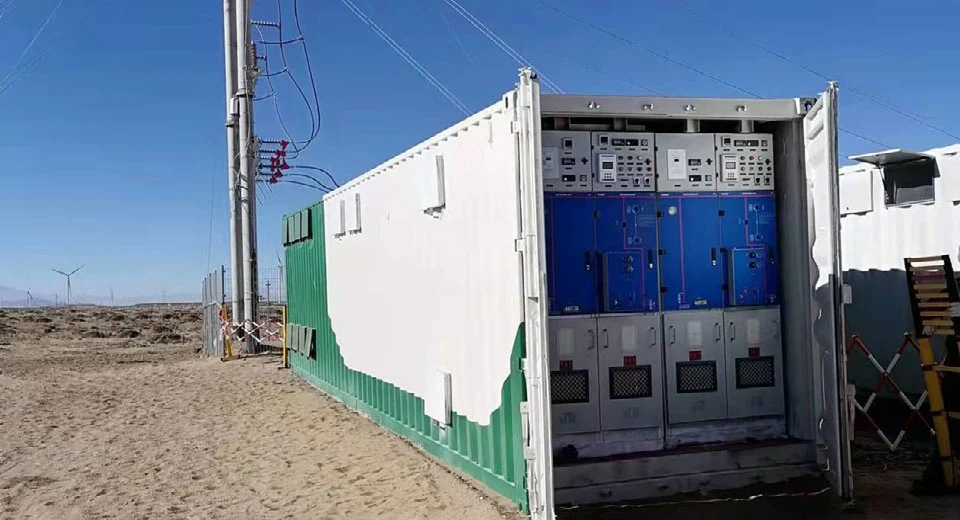

Cotenelen 22KV:n keskijännitteisen katkaisijan eristysmekanismi on suunniteltu korkeaa tarkkuutta, kestävyyttä ja turvallisuutta varten. Se tukee sekä manuaalisia että sähköisiä käyttötiloja, siinä on kehittyneet lukitukset estämään turvaton käyttö, ja se integroituu saumattomasti kaasueristettyjen kytkinlaitteiden (GIS), ympäristöystävällisten kytkinlaitteiden ja ilmaeristettyjen kytkinlaitteiden kanssa, joita käytetään teollisuus-, rautatie-, kunnallis- ja uusiutuvan energian projekteissa.

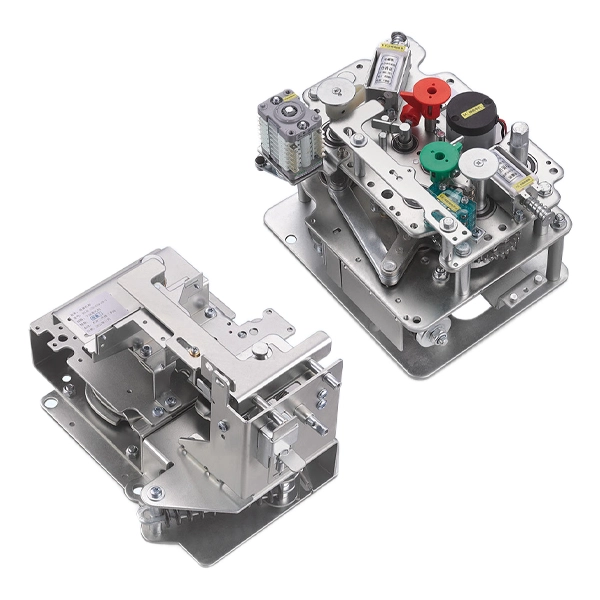

Malli

Mikä on katkaisijamekanismi?

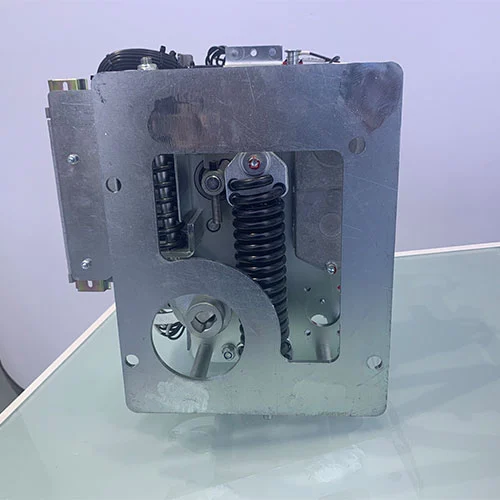

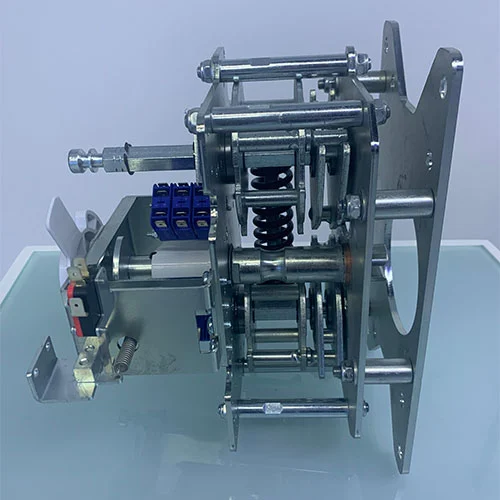

22KV:n keskijännitekatkaisijan eristysmekanismi on RMU:n kytkentäkapasiteetin sydän. Se on valmiiksi tallennettu energialaite, joka on suunniteltu suorittamaan raskasta sähkövirran tuottamista ja katkaisua sekä normaaleissa kuormitus- että vikatilanteissa. Kuvattu mekanismi käyttää erillistä kaksoisjousijärjestelmää toimiessaan:

Sulkemismekanismi:Sulkemistoiminto saa voimansa kiristysjousesta. Latausprosessin aikana tämä jousi venytetään. Kun käsky on vastaanotettu, jousi vapautetaan keskipisteensä yli ja supistuu nopeasti työntäen liikkuvan kosketuspisteen läheiseen kosketukseen. Tämä superkeskitoiminto varmistaa nopean ja vakaan sulkemisnopeuden, johon käyttäjän toimintanopeus ei vaikuta.

Avausmekanismi:Päinvastoin, avaus (tai laukaisu) saa voimansa puristusjousesta. Kun katkaisija on kiinni, se puristaa ja vapauttaa samanaikaisesti jousen ja varastoi energian, joka tarvitaan katkaisemaan virta myöhemmin. kun laukaisusignaali lähetetään, jousi vapautuu, jolloin koskettimet irtoavat suurella nopeudella, mikä sammuttaa valokaaren turvallisesti.

Tämä rakenne tukee luonnostaan ​​uudelleensulkemistoimintoja, jotka ovat ratkaisevan tärkeitä ohimenevien vikojen hallinnassa, ja sen mekaaninen käyttöikä on huomattava, usein yli 10 000 käyttökertaa, mikä korostaa sen luotettavuutta.

Mikä on eristysmekanismi?

Kun katkaisija katkaisee virran, erotusmekanismi (tai erotin) muodostaa piiriin näkyvän ja todennettavissa olevan raon turvallisuuden vuoksi huollon aikana. RMU-kojeistossa eristysmekanismi toimii yhdessä katkaisijamekanismin kanssa. Nämä kaksi toimintamekanismia on mekaanisesti lukittu toisiinsa vaarallisten toimintojen estämiseksi. Yleensä lukitusjärjestelmä varmistaa, että eristintä ei voida avata kuormituksen alaisena tai että katkaisijaa ei voida sulkea, ellei eristin ole oikeassa asennossa. Yhdistettynä tämä kokoonpano takaa käyttöturvallisuuden ja erottaa fyysisesti piirin lähteestä suojellakseen alavirtaan työskentelevää henkilöstöä.

Mitkä ovat tuotteidemme ominaisuudet?

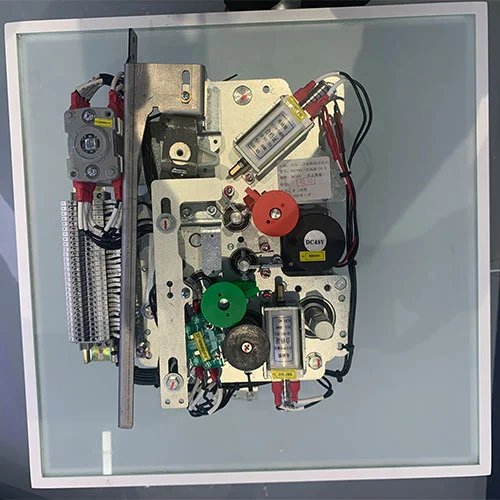

Tämän käyttömekanismin merkittävä ominaisuus on sen jaettu painikerakenne. Monissa teollisuusympäristöissä pöly ja tahaton käyttö ovat ensisijaisia ​​huolenaiheita. Tämän lieventämiseksi ohjausliittymä on erotettu:

Varsinaiset mekaaniset painikkeet sijaitsevat itse mekanismin kotelossa.

Laajennustoimintopainike on asennettu RMU-kotelon ulkopaneeliin ja se on varustettu pöly- ja väärinkäytöltä suojaavalla kannella. Tässä tilanteessa käyttäjät voivat olla vuorovaikutuksessa laitteen kanssa ulkopuolelta altistamatta herkkiä sisäisiä osia saasteille, kun taas suojakansi estää tahattoman kosketuksen ja laukaisee laitteen toiminnan.

Käyttöohjeet

22KV:n keskijännitteisen katkaisijan eristysmekanismi tukee manuaalista ja sähköistä käyttöä, joten ne ovat joustavia asennusta, testausta ja normaalia huoltoa varten.

A. Lataus (energian varastointi)

Manuaalinen lataus:Aseta erityinen käyttökahva latausliitäntään, joka sijaitsee mekanismin oikeassa alakulmassa. Kun käyttäjä kiertää kahvaa myötäpäivään, kunnes kuulee kuuluvan "naksahduksen" . Tämä osoittaa, että sulkujousi on latautunut täyteen, ja mekaaninen ilmaisin vahvistaa tallennetun energian tilan.

Sähkölataus:Kun yksikköön syötetään apuvirtaa, sisäinen moottori aktivoituu automaattisesti. Se käyttää mekanismia lataamaan jousta. Kun lataus on valmis, mikrokytkin katkaisee moottorin virran ja pitää energian valmiina sulkemiskomentoa varten. On erittäin tärkeää varmistaa, että toisiojohdot ovat oikein, ennen kuin luotat sähköiseen käyttöön.

B. Sulkemistoiminto

Manuaalinen sulkeminen:Käyttäjä painaa vihreää painiketta. Tämä toiminto vapauttaa välittömästi ladatun sulkujousen ja ohjaa katkaisijaa sulkemaan pääpiirin.

Sähköinen sulkeminen:kun sulkeva solenoidin kela on solenoidi. Solenoidin mäntä liikkuu vapauttaen mekaanisesti jousisalvan. kun varastoitu energia vapautuu, sulje katkaisija. Sulkemisen jälkeen mekanismi puristaa automaattisesti uudelleen avausjousen (varaa energiaa seuraavaa laukaisua varten) ja aktivoi lukitukset estääkseen toisen sulkemiskomennon, kun katkaisija on jo kiinni.

C. Avaustoiminto

Manuaalinen avaaminen:Paina punaista painiketta. Tämä vapauttaa aiemmin puristetun avausjousen, jolloin katkaisija laukeaa ja katkaisee virran.

Sähköinen aukko:Aktivoi shuntin laukaisukela (avauskela). Magneettinen voima vapauttaa avausjousen salvan, jolloin jousi voi laajentua ja pakottaa koskettimet erilleen välittömästi.

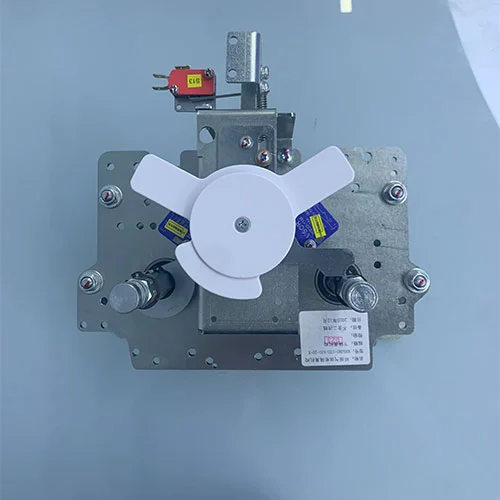

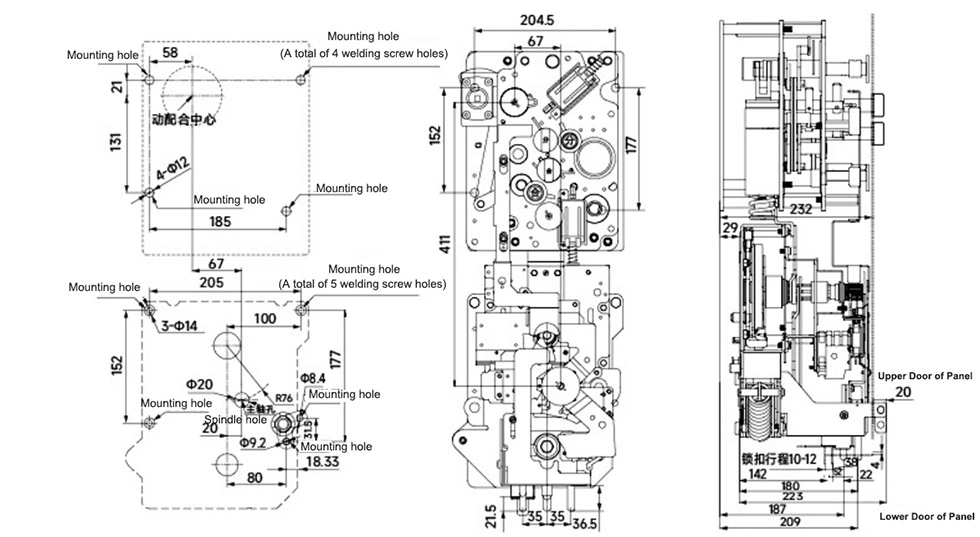

Ulkonäkö ja mitat

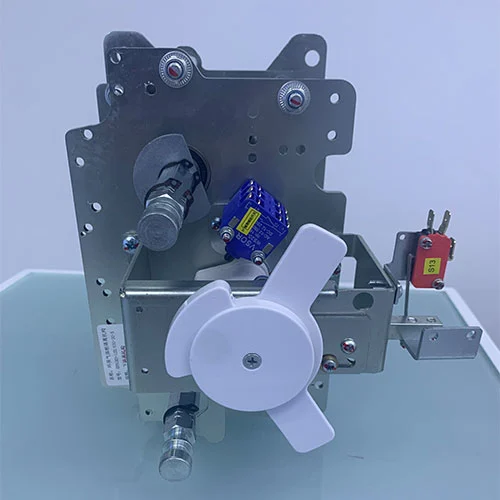

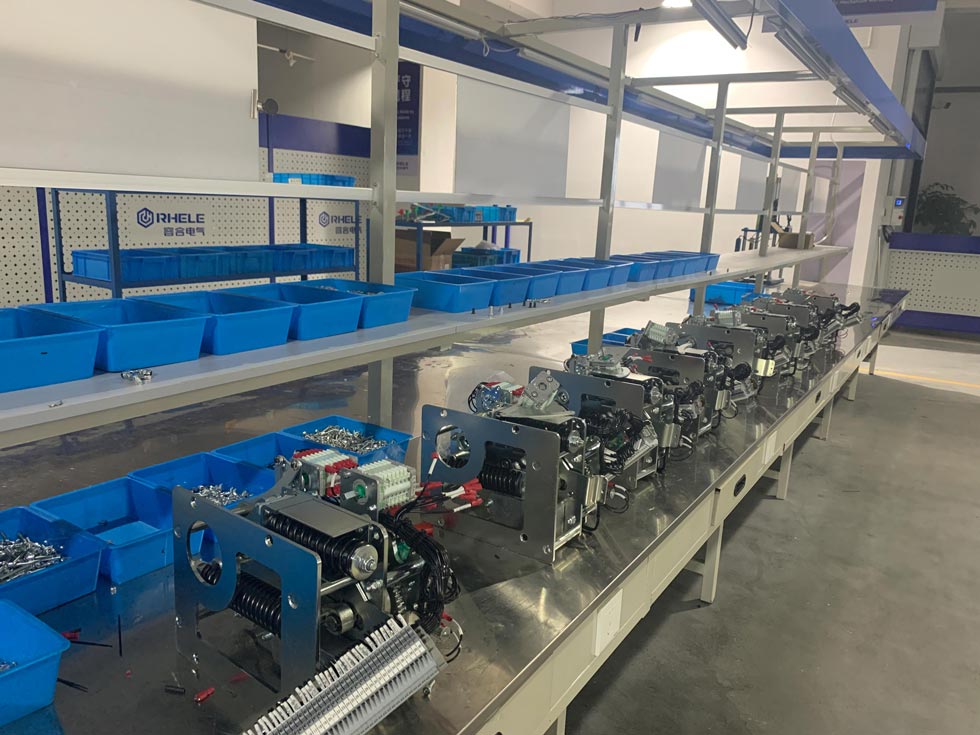

Tuotenäyttely
